Omschrijving: 1,0,96 inch TFT high-definition scherm, alles-in-één display, compatibel met verschillende DC-poortapparaten, stabiel, tijdig en efficiënt.
Spannings- en stroomdetectie, opname van stroomgegevens, voor het inschakelen van apparaten zoals computermonitoren, elektrisch gereedschap, routers, enz., meerdere gegevens worden op één scherm weergegeven.
Intelligente geheugenstroom, realtime weergave: realtime weergave van stroomstatus, spanning, stroom, capaciteit en andere gegevens in één oogopslag.
Klik op de knop om de pagina te wijzigen.Dubbelklik op de knop om de pagina om te draaien, die op verschillende plaatsen aan verschillende behoeften kan voldoen.
Kies uiterst nauwkeurige acquisitiechips die bidirectionele stroomdetectie ondersteunen en het hoogste vermogen, de maximale stroom en de hoogste spanning in één handeling kunnen registreren.
Voedingsspanning: DC 4,5-6V (5 V micro-USB-connector)
Bedrijfsstroom: minder dan 70 mA Ontladingsspanning: 1,00 V – 15,00 V Resolutie van 0,01 V
Beëindigingsspanningsbereik: 0,5 – 11,0 V
Ondersteund door stroom: 3.000A Resolutie 0.001A
Maximale meetfout spanning: 1% + 0.02V
Maximale meetfout stroom: 1.5% + – 0.008A
Maximale batterijcapaciteit: 9999Ah (1Ah = 1000mAh). (Een hogere waarde kan worden bereikt door de decimale punt te verschuiven om over te schakelen wanneer de weergave minder dan 10Ah X.XXX is, zoals hierboven weergegeven om 10Ah XX.XX te bereiken, enzovoort.
Afmetingen printplaat: 50 mm x 37 mm
Afgewerkte maat: 50 mm x 37 mm x 17 mm (lengte x breedte x hoogte, maximale positiegrootte, met de messing afstandhouders met m3 schroefdraad
18650 accu aangesloten op de ZB2L3 batterijcapaciteit tester
Sluit de batterij aan
De eerste test moet worden uitgevoerd met een volledig opgeladen batterij. (In dit geval een 18650)
Sluit de te testen batterij aan op de positieve ingang, de negatieve ingang op de negatieve. Deze mag niet worden omgedraaid; (omkering van de belasting kan het circuit beschadigen).
Sluit de 2 stuks 5 Watt belastingsweerstanden aan op de uitgang van de + positieve en – negatieve uitgang.
Controleer de spanning via de micro-USB-voeding van de tester (niet beschikbaar voor desktops of laptops met USB-voeding).
Stap 3
De 18650 accucel aangesloten op de ZB2L3 batterijcapaciteit tester geeft 4.17 Volt
De test starten
Directe starttest vereist slechts één druk op de “OK“-knop. De tester kan automatisch een geschikte eindspanning ontwikkelen op basis van de volledige acculading en zal na de test drie keer knipperen.
Kunstmatige eindspanning hoeft alleen te worden ontwikkeld wanneer de accuspanningsweergavestatus is ingesteld op een uitschakelspanning.
Door op de knoppen “+” of “-” te drukken, wijzigt u de weergave van de afsluitspanning, beginnend met P, achter de representatieve spanningsresolutie van 0,1 V. Nadat u op “OK” hebt gedrukt, start u de test.
De weerstanden warmen op tot 110° graden celcius, dus pas op voor brandgevaar. De print blijft netjes op kamertemperatuur, in dit gevan 25° graden celcius.
Stap 4
Test voltooid
Na de start van de test controleert de tester de belasting. De elektronische schakelaar wordt ingeschakeld. De testgegevens tonen aan dat het proces de capaciteit (Ah), de ontlaadstroom (A) en de accuspanning (V) tussen de looptijd vrijgeeft. Wanneer de accuspanning de ingestelde uitschakelspanning bereikt, chakelt de belastingsregeling de tester uit.
De displaygegevens blijven in de capaciteit (Ah) en hierboven en de bijbehorende indicator knippert snel samen, geeft nu de werkelijke capaciteit van de batterij aan. Is de ontlaadcapaciteit, druk op “OK” om het knipperen te stoppen, zorgt voor stabiele gegevensweergave, druk nogmaals op de “OK“-knop om terug te keren naar de ingeschakelde status.
Noteer de capaciteit op de accu met een stift of label (indien gewenst)
U kunt nu gewoon de batterij vervangen en de volgende sectie testen…
Stap 5
Foutcodes en hun betekenissen:
Err1: accuspanning is hoger dan 15V
Err2: batterijspanning is lager dan de eindspanning
Err3: Batterij kan de weerstand van de stroomlijn niet te veel laden of ontladen
Err4: Overstroom (stroom is hoger dan 3,1 A)
Stap 6
Notitie Let op: Gebruik de weerstand van het ontladingsproces, de weerstandsbelasting zal ernstig verhitten.tot wel 115° celcius!
Let op de brandveiligheid! Deze circuitspanning verbetert de meetnauwkeurigheid dankzij een speciaal ontworpen DC-bias. Wanneer de aansluiting niets weergeeft, heeft een kleine spanning geen invloed op de daadwerkelijke meting. Als u de ingangsaansluitingen kortsluit (absolute 0 V), wordt 0 weergegeven.
Als affiliate van Banggood en AliExpress verdienen we een kleine vergoeding aan de in aanmerking komende aankopen via de sponsor-advertenties
Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon: https://patreon.com/Colani
De DER-EE DE-5000 is een draagbare LCR meter, wat betekent dat hij gemaakt is om inductie, capaciteit en weerstand van elektronische componenten te meten. Laten we het eens bekijken!
Overzicht
De meter heeft een stevige kunststof behuizing en meet ongeveer 190 x 95 x 52 mm, ongeveer even groot als veel draagbare multimeters. De DE-5000 is uitgerust met een groot verlicht dubbel display dat tegelijkertijd twee meetwaarden kan weergeven.
Naast L-, C- en R-waarden meet deze meter secundaire waarden zoals dissipatiefactor (D), kwaliteitsfactor (Q), fasehoek (Φ), equivalente serieweerstand (ESR) en parallelle weerstand (Rp). Gebruikers kunnen de meetparameters handmatig selecteren, maar de DE-5000 schakelt bij het opstarten standaard over naar de Auto LCR modus, die automatisch de meest relevante parameters van een component detecteert en meet.
De DE-5000 wordt gevoed door een meegeleverde 9 V batterij of DC adapter, wat handig is bij langdurig gebruik. Wat accessoires betreft, wordt de DE-5000 geleverd met een stevige draagkoffer en korte TL-21 meetsnoeren, TL-22 SMD pincet en TL-23 aardingskabel. Daarnaast is er een optie om het apparaat op een PC aan te sluiten, maar hiervoor moet apart een interface worden aangeschaft.
We hebben vier verschillende soorten flux uit de werkplaats gebruikt en getest met surface mount-onderdelen. Vloeibare flux, fluxpasta, spuitflux en een fluxmarker zijn allemaal getest. We hebben elk gebruikt om een 0805-weerstand en enkele pinnen van een QFP-IC met een pitch van 0,5 mm aan een xQFP-protoboard te solderen.
Edsyn flux in een spuit
Sjaaks vloeibare flux van Akihabara
Kester #951 fluxmarker
Soldeerpasta van een lezer in Spanje
Onze voorkeuren in volgorde zijn:
Fluxspuit – zeer gemakkelijk te gebruiken, weinig dampen, soldeer vloeit erg goed
Vloeibare flux – we waren verrast dat een vloeibare flux zo goed werkte, het had nummer 1 kunnen zijn als er minder dampen waren ontstaan
Fluxpasta (waarschijnlijk op basis van hars) – dik en viskeus, hield het soldeer waar we het nodig hadden
Helemaal geen flux – prima voor passieve onderdelen zoals weerstanden en condensatoren, moeilijker te gebruiken op de QFP-chip
Kester fluxmarker – over het algemeen was dit slechter dan helemaal geen flux
FL22 Solder Flux, No Clean, Soldering, Syringe, 5 ml, 10 g
Onze dagelijkse Edsyn FL-22 neemt het op tegen twee AMTECH spuitvloeimiddelen in de TQFP-arena. Voor de lol hebben we ook geprobeerd te solderen met scherven van een massief harsblok. Ontdek welke vloeimiddel de beste is.
De 1014D van het Chinese FNIRSI is met zijn prijs van ongeveer € 140,00 een gemakkelijk te bedienen instap-oscilloscoop voor de hobbyist die (nog) niet veel geld wil uitgeven aan apparatuur.
Kennismaking met de 1014D oscilloscoop
Fabrikant, leveranciers en prijzen
Hoewel dit apparaat op sommige sites onder een andere naam wordt aangeboden is het toch wel duidelijk dat het Chinese FNIRSI de ontwerper van deze oscilloscoop is. Dit apparaat is populair en wordt door tientallen leveranciers via Banggood, AliExpress en Amazon aangeboden. De prijzen variëren nogal, de laagste prijs die wij op het moment van het schrijven van dit artikel kunnen vinden is € 141,67 bij Banggood.
Laat u overigens niet voor de gek houden door sommige aanbieders die via Google prijzen noemen van ongeveer € 75,00. Als u op die sites gaat zoeken wordt voor dat bedrag een heel ander apparaat aangeboden!

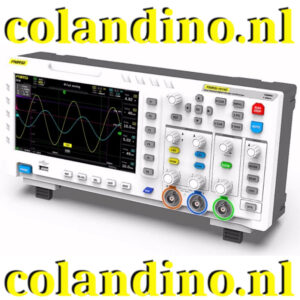

Het uiterlijk van de 1014D
Zoals uit de onderstaande foto blijkt ziet de 1014D er uit zoals een moderne digitale oscilloscoop er uit moet zien. Dank zij de royale afmetingen van de frontplaat van 31,0 cm bij 14,5 cm zijn alle 43 knopjes goed te bedienen. Het apparaat is slechts 7,5 cm diep en weegt 1,5 kg. Met de uitklapbare voetjes staat hij in een goede hoek op de werkbank.
Fnirsi 1014d Digitale Oscilloscoop Wat u krijgt voor uw geld
De fabrikant levert een uitgebreid pakket:
– De 1014D oscilloscoop
– Een handleiding van 20 pagina’s
– Een netstekker voeding met Amerikaanse stekker
– Een adapter naar Europese WCD’s voor de voeding
– Een voedingskabel
– Een USB-A naar USB-A kabel
– Twee meetprobes
– Een BNC naar krokodilklemmen kabel
– Een afregel schroevendraaiertje voor de meetprobes

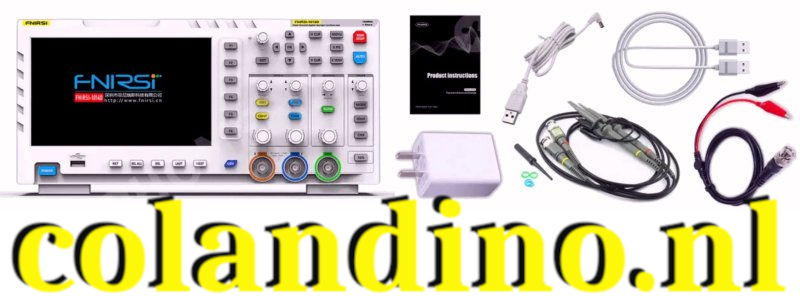

De leveringsomvang van de 1014D (niet op schaal).
