De DCA75 van Peak Electronics is een analyse apparaat voor halfgeleiders. De meter herkent en analyseert onder andere bipolaire en darlington transistoren, meerdere types MOSFET, FET’s, triac’s, thyristoren en verschillende types diodes waaronder meer- of enkelkleurige LED’s. Als er een transistor aangesloten wordt op de DCA75 begint deze vanzelf met analyseren en bepaalt hij het type halfgeleider dat aangesloten is. Als deze herkend is kan er met behulp van een knop meer informatie op het scherm weergegeven worden, zoals bijvoorbeeld karakteristieke voltages of de pinout van het component.
De DCA75 wordt geleverd met 3 test draden die allen willekeurig aangesloten kunnen worden, het apparaat herkent zelf welke pin aan welk onderdeel van bijvoorbeeld een transistor zit. Daarnaast is er een USB kabel meegeleverd voor verbinding met de computer. Het hele meetapparaat wordt gevoed door één enkele AAA-batterij.
Het verschil tussen de DCA55 en de DCA75
De DCA75 is in staat tot het meten van nog meer types halfgeleider dan de 55. Daarnaast kan de DCA75 via USB verbonden worden aan een computer, met de meegeleverde software kan dan meer informatie als bijvoorbeeld V-I karakterestieken opgesteld worden. Deze curves kunnen dan geëxporteerd worden en gebruikt in andere programma’s.
Daarnaast is het scherm van de 75 grafisch, waar de 55 een alfanumerisch scherm heeft. Voor een uitgebreide vergelijking is hier een tabel te bekijken.
Peak Electronics atlas DCA75 pro – pc software screenshot
Peak Atlas DCA Pro – Advanced Semiconductor Component Analyser (Model DCA75) – Official Video Lees verder → Bericht ID 46081
Met deze BGDR heeft YiCheng Electronics een poging gewaagd een complete halfgeleider curvetracer voor slechts € 100,00 op de markt te brengen.
Achtergrondinformatie
De Ic = f(Uce) karakteristiek van een transistor
Voor het onderzoeken van de kwaliteit van een bipolaire transistor kunt u diverse technieken toepassen. Het opmeten van de Ic = f(Uce) karakteristiek is wel een van de grondigste. Deze karakteristiek kunt u vergelijken met een ‘hartfilmpje‘ van uw hart. Zoals dat veel informatie geeft over de staat van uw hart geeft de Ic = f(Uce) karakteristiek een heleboel informatie over de staat van een transistor. U kunt er bijvoorbeeld de versterkingsfactor β uit afleiden, maar ook de dynamische weerstand en de kniespanning van de halfgeleider. Deze karakteristiek wordt bovendien ook gebruikt voor het instellen van de transistortrap. Kortom, de Ic = f(Uce) karakteristiek is als het ware de pasfoto van een bipolaire transistor. Als een transistor een goede karakteristiek heeft weet u zeker dat deze halfgeleider goed werkt.
Opmerking
Deze karakteristiek wordt ook wel de ‘uitgangskarakteristiek‘ van de halfgeleider genoemd. Wat is de Ic = f(Uce) karakteristiek?
De Ic = f(Uce) karakteristiek geeft het verband tussen de spanning tussen de collector en de emitter Uce en de grootte van de collectorstroom Ic van een bipolaire transistor. Deze karakteristiek is echter in grote mate afhankelijk van de basisstroom die u in de transistor stuurt. Voor iedere waarde van de basisstroom kunt u een eigen uitgangskarakteristiek opnemen. Er ontstaat dus een bundel van curves die uniek is voor de transistor.
Het meten van de uitgangskarakteristiek
Hoe ontstaat een dergelijke bundel van curves? U stuurt een bepaalde constante stroom Ib in de basis. Vervolgens laat u de collector/emitter-spanning Uce stapsgewijs variëren van nul tot maximum en noteert voor iedere waarde de vloeiende collectorstroom Ic. U herhaalt deze metingen met verdubbelde basisstroom en ijvert zo verder tot u de volledige bundel curves hebt opgenomen.

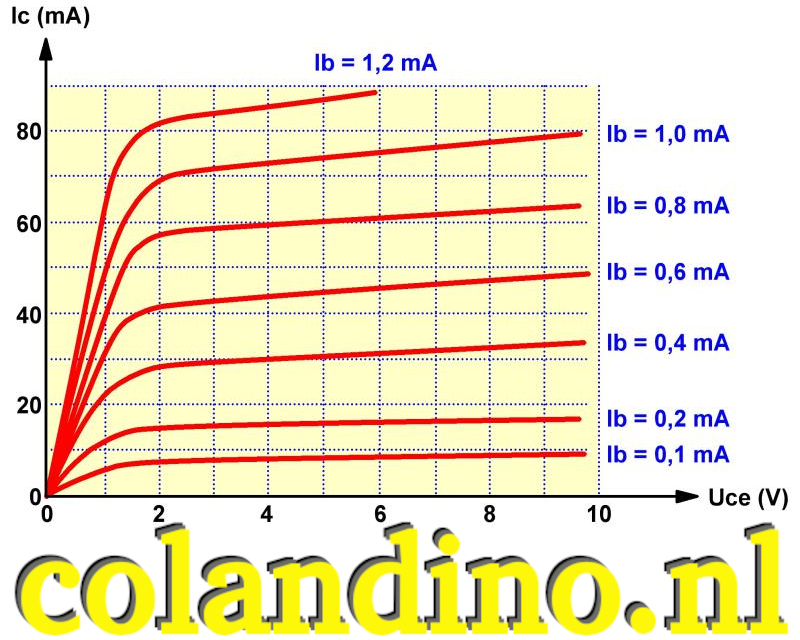

Een goede Ic = f(Uce)-karakteristiek van een transistor.
Hoe werkt een curvetracer?
Het handmatig opnemen van deze uitgangskarakteristiek is een tijdrovende klus die u met wat eenvoudige elektronica echter in één seconde kunt uitvoeren. Een curvetracer zet namelijk de Ic = f(Uce) karakteristiek op het scherm van uw analoge of digitale oscilloscoop. Als die bundel grafieken er goed uitziet, dan weet u dat u de transistor zonder problemen in nieuwe schakelingen kunt gebruiken.

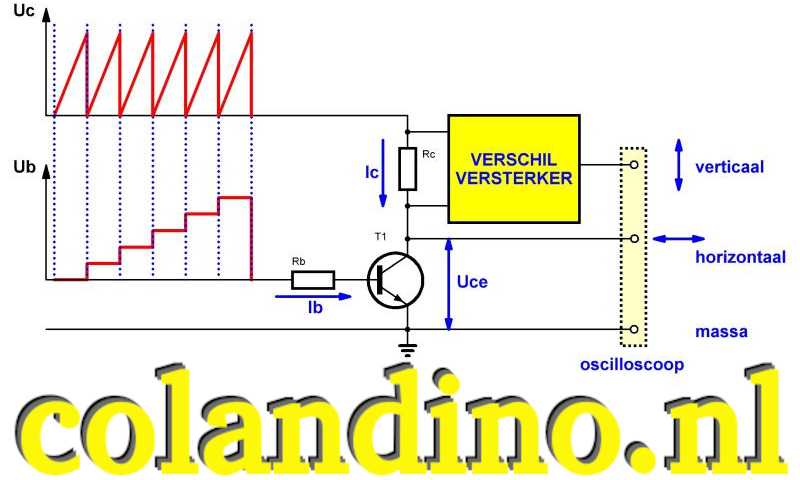

Onderstaande figuur onthult hoe dit elektronisch is te verwezenlijken. Een oscillator bestuurt enerzijds een trapspanning generator en anderzijds een zaagtandspanning generator. Iedere keer dat een zaagtandcyclus is doorlopen, wordt de trapspanning één trede verhoogd.
Door het Thaise bedrijf Thaikits wordt een goedkoop bouwpakketje van een eenvoudige transistor curvetracer, lang geleden gepubliceerd in elektuur, aangeboden. Wij bouwden er eentje na, onze ervaringen leest u hier.
Wat is een transistor curvetracer?
De Ic = f (Uce) karakteristiek van een transistor
Deze karakteristiek geeft het verband tussen de spanning tussen de collector en de emitter en de grootte van de collectorstroom van een bipolaire transistor. Deze karakteristiek wordt de ‘uitgangskarakteristiek‘ van de halfgeleider genoemd. Dat is een zeer belangrijke karakteristiek omdat u deze gebruikt voor het instellen van de transistortrap.
De Ic = f (Uce) karakteristiek is als het ware de pasfoto van een bipolaire transistor. Als een transistor een goede uitgangskarakteristiek heeft weet u zeker dat deze halfgeleider goed werkt. Deze karakteristiek is echter in grote mate afhankelijk van de basisstroom die u in de transistor stuurt. Voor iedere waarde van de basisstroom kunt u een unieke uitgangskarakteristiek opnemen. Er ontstaat dus een bundel van curves die uniek is voor de transistor.
Een goede Ic = f (Uce)-karakteristiek van een transistor.
Een goede Ic = f (Uce)-karakteristiek van een transistor.
Het meten van de uitgangskarakteristiek
Hoe ontstaat een dergelijke bundel van curves? U stuurt een bepaalde constante stroom Ib in de basis. Vervolgens laat u de collector/emitter-spanning Uce stapsgewijs variëren van nul tot maximum en noteert voor iedere waarde de vloeiende collectorstroom Ic. U herhaalt deze metingen met verdubbelde basisstroom en ijvert zo verder tot u de volledige bundel curves hebt opgenomen.
Wat doet een curvetracer?
Het handmatig opnemen van deze uitgangskarakteristiek is een tijdrovende klus die u met wat eenvoudige elektronica echter in één seconde kunt uitvoeren. Een eenvoudige curvetracer, zoals dit apparaatje, zet namelijk de Ic = f (Uce)-karakteristiek op het scherm van uw analoge of digitale oscilloscoop. Als die bundel grafieken er goed uitziet, dan weet u dat u de transistor zonder problemen in nieuwe schakelingen kunt gebruiken. Onderstaande figuur onthult hoe dit elektronisch is te verwezenlijken. Een oscillator bestuurt enerzijds een trapspanning generator en anderzijds een zaagtandspanning generator. Iedere keer dat een zaagtandcyclus is doorlopen, wordt de trapspanning één trede verhoogd.
Na een bepaald aantal treden stort de trap in elkaar en herbegint het proces. De zaagtand wordt gebruikt als Uce en de trapspanning stuurt een stroom Ib de basis in. Uw oscilloscoop verlangt van u dat u hem voedt met Uce en Ic. De Uce meet u tussen de collector en de massa. De collectorstroom kan natuurlijk niet rechtstreeks worden gemeten. Niet getreurd echter, die stroom vloeit ook door de kleine weerstand Rc. De spanning over deze weerstand is immers recht evenredig met de collectorstroom en kan via een verschilversterker naar de verticale afbuiging van uw scoop.
Het principe van een transistor curvetracer.
Het principe van een transistor curvetracer.
Attentie!
Voor het toepassen van zo’n apparaatje hebt u dus een oscilloscoop nodig. Aan de bandbreedte en de gevoeligheid worden geen hoge eisen gesteld. U moet echter in ieder geval een oscilloscoop hebben die beschikt over twee kanalen CH1 en CH2. Bovendien moet de oscilloscoop de optie hebben om met deze kanalen te werken in de XY-modus. Een kanaal zorgt dan voor de horizontale verplaatsing van de spot, het tweede kanaal voor de verticale verplaatsing van de spot.
De CH-012EX transistor curvetracer van ThaiKits
De leverancier
Dit bouwpakketje wordt, bij ons beste weten, door slechts één bedrijf aangeboden, namelijk ThaiKits uit Thailand. U kunt het voor $ 38,00 bestellen via de website van het bedrijf. U kunt het bouwpakket bestellen via onderstaande link:
Bij ebay kunt u betalen via PayPal, Google Pay en diverse credticards. Betalen via iDEAL is echter bij geen van beide bedrijven mogelijk.
Het pakketje wordt door Thailand Post via luchtpost naar Nederland verstuurd, waar het wordt overgedragen aan de douane en vandaar aan postnl. De zending doet er echter weken over om bij u thuis te arriveren.
De samenstelling van het pakket
De kit bestaat uit twee printjes met bijbehorende onderdelen. Eén print bevat alle onderdelen, exclusief de trafo, voor het samenstellen van een gestabiliseerde voeding die ±15 V levert. De tweede print bevat de schakeling van de curvetracer.
De leveringsomvang van het bouwpakket
Zoals te doen gebruikelijk bij dergelijke internationale zendingen zitten de onderdelen in feite in een veel te klein pakketje, waarin alles zoals de overbekende sardientjes in het blik opgepropt zit. Gelukkig zijn de twee 14-pens IC’s en de IC-voetjes in een stukje piepschuim geprikt, zodat de pootjes van deze onderdelen de overtocht in goede orde overleven.
Een supereenvoudige transistor curvetracer waarmee u al uw oude NPN-transistoren kunt testen op uw oscilloscoop. Voorwaarde is dat u uw scope in de X/Y-modus kunt schakelen, dus dat u zowel horizontaal als verticaal een signaal kunt aanbieden.
Het principe van curvetracing
Wat zijn dynamische karakteristieken van een transistor?
De voornaamste dynamische karakteristiek van een transistor is de Ic = f(Uce)-karakteristiek, voorgesteld in onderstaande figuur. Hoe ontstaat een dergelijke karakteristiek? U stuurt een bepaalde constante stroom Ib in de basis. Vervolgens laat u de collector/emitter-spanning Uce stapsgewijs variëren van nul tot maximum en noteert voor iedere waarde de vloeiende collectorstroom Ic. U herhaalt deze metingen met verdubbelde basisstroom en ijvert zo verder tot u de volledige bundel krommen hebt opgenomen.
Een goede Ic = f(Uce)-karakteristiek van een transistor.
Wat doet een curvetracer?
Het handmatig opnemen van deze karakteristiek is een tijdrovende klus die u met wat eenvoudige elektronica echter in één seconde kunt uitvoeren. Een eenvoudige curvetracer, zoals dit apparaatje, zet namelijk de Ic = f(Uce)-karakteristiek op het scherm van uw oscilloscoop. Als die bundel grafieken er goed uitziet, dan weet u dat u de transistor zonder problemen in nieuwe schakelingen kunt gebruiken. Onderstaande figuur onthult hoe dit elektronisch is te verwezenlijken. Een blok besturing stuurt enerzijds een trapstroomgenerator en anderzijds een zaagtandspanninggenerator. Iedere keer dat een zaagtandcyclus is doorlopen, wordt de trapstroom één trede verhoogd.
Na een bepaald aantal treden stort de trap in elkaar en herbegint het proces. De zaagtand wordt gebruikt als Uce en de trapstroom vloeit de basis in. De oscilloscoop verlangt van u dat u hem voedt met Uce en Ic. De collectorstroom kan natuurlijk niet rechtstreeks worden gemeten. Niet getreurd echter, die stroom vloeit ook door de kleine emitterweerstand R. De spanning over deze weerstand is nu recht evenredig met de collectorstroom en kan naar de verticale afbuiging van uw scope.
Het blokschema van een transistor curvetracer.
Het blokschema van een transistor curvetracer.
Het volledig schema van de curvetracer
Opmerking
In onderstaande figuur is het volledig schema van deze curvetracer voorgesteld. Als u een en ander te klein weergegeven vindt op uw scherm kunt u op de tekening klikken. U ziet nu het schema in een hogere resolutie op uw scherm. Door te klikken op de pijltjestoets ’terug naar de vorige pagina’ van uw browser komt u weer in dit verhaal terecht. Lees verder → Bericht ID 46081
