Colani's PI, Arduino & Home Domotica

Is het echt nodig dat we weer een eigen geigerteller hebben om ons te waarschuwen als er radioactiviteit in de lucht is? Als je denkt van wel, dan laten we je zien hoe je er zelf een kunt bouwen voor ongeveer 50 Euro.
In deze handleiding en op basis van de bovenstaande video gaan we:

1. Een geigerteller bouwen met mogelijkheden voor langdurige monitoring met behulp van Thingspeak
2. Waarschuwingen naar onze smartphone sturen met IFTTT-notificaties

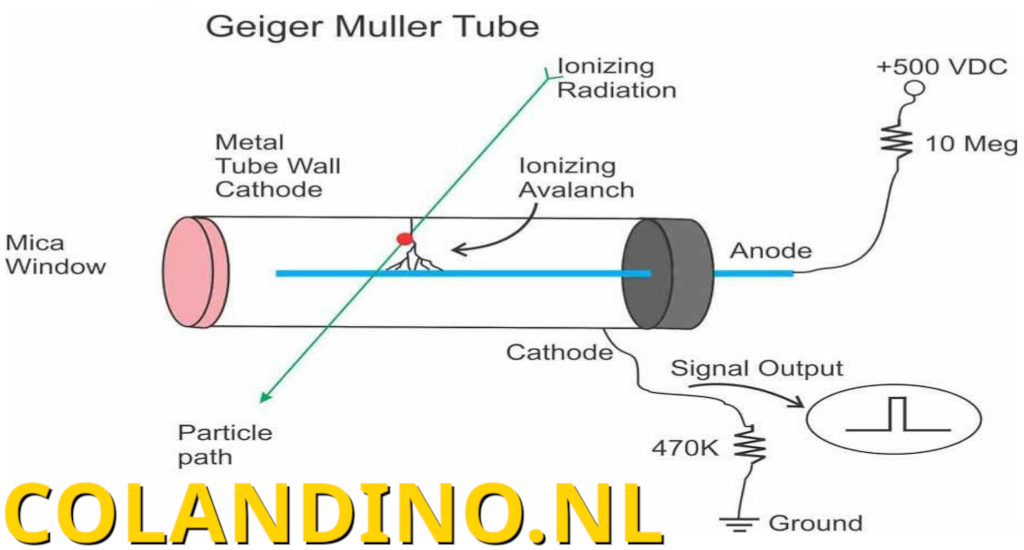

3. Uitleggen hoe het werkt (inclusief diagram)

Links:

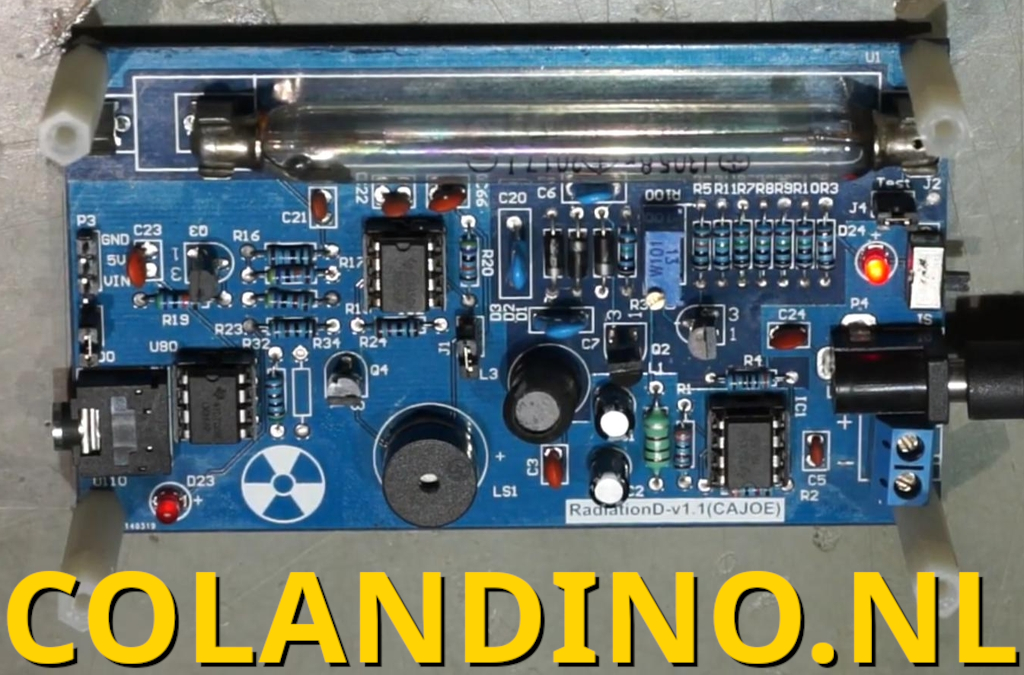

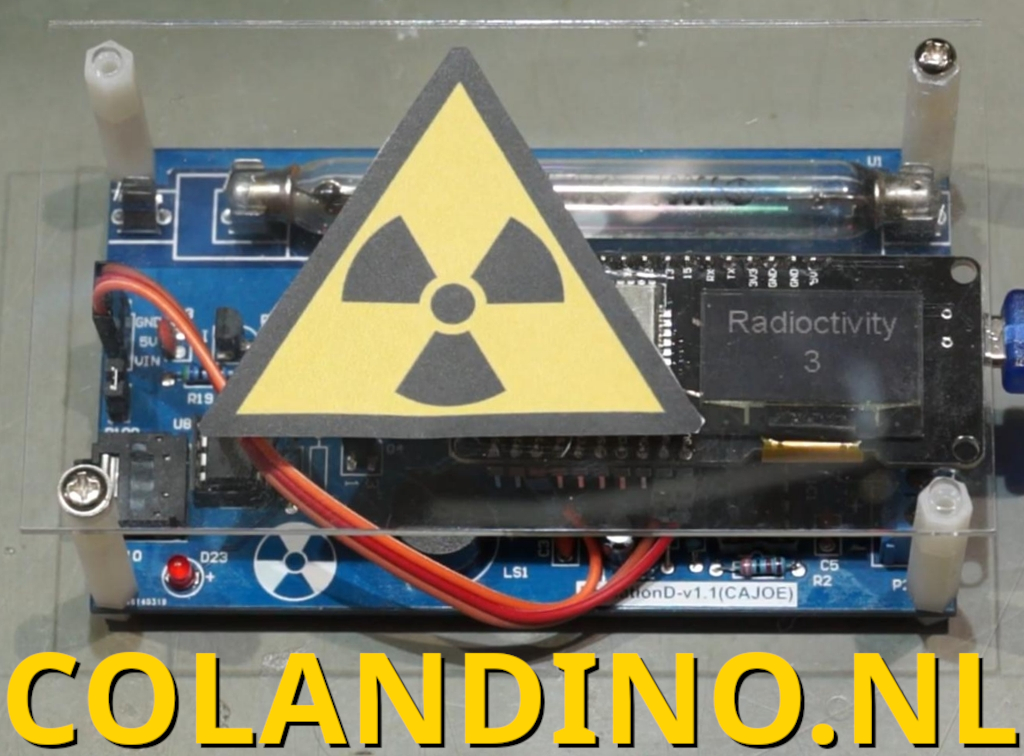

Geigerteller (Tellerbord: RadiationD-v1.1 (CAJOE)): banggood.com of aliexpress.com
ESP32 (later toegevoegd, niet getest): aliexpress.com
Nylon afstandhouders: aliexpress.com

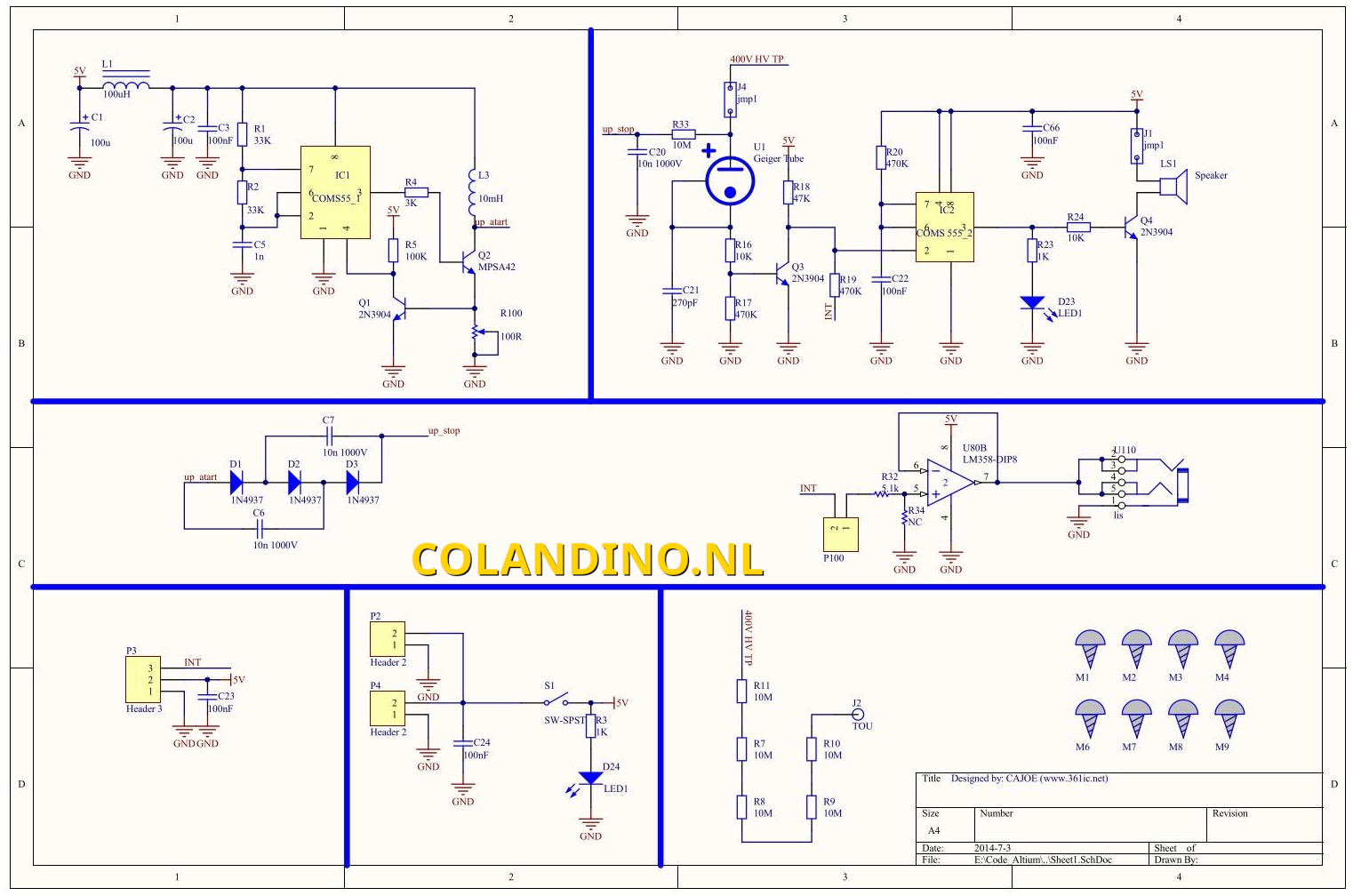

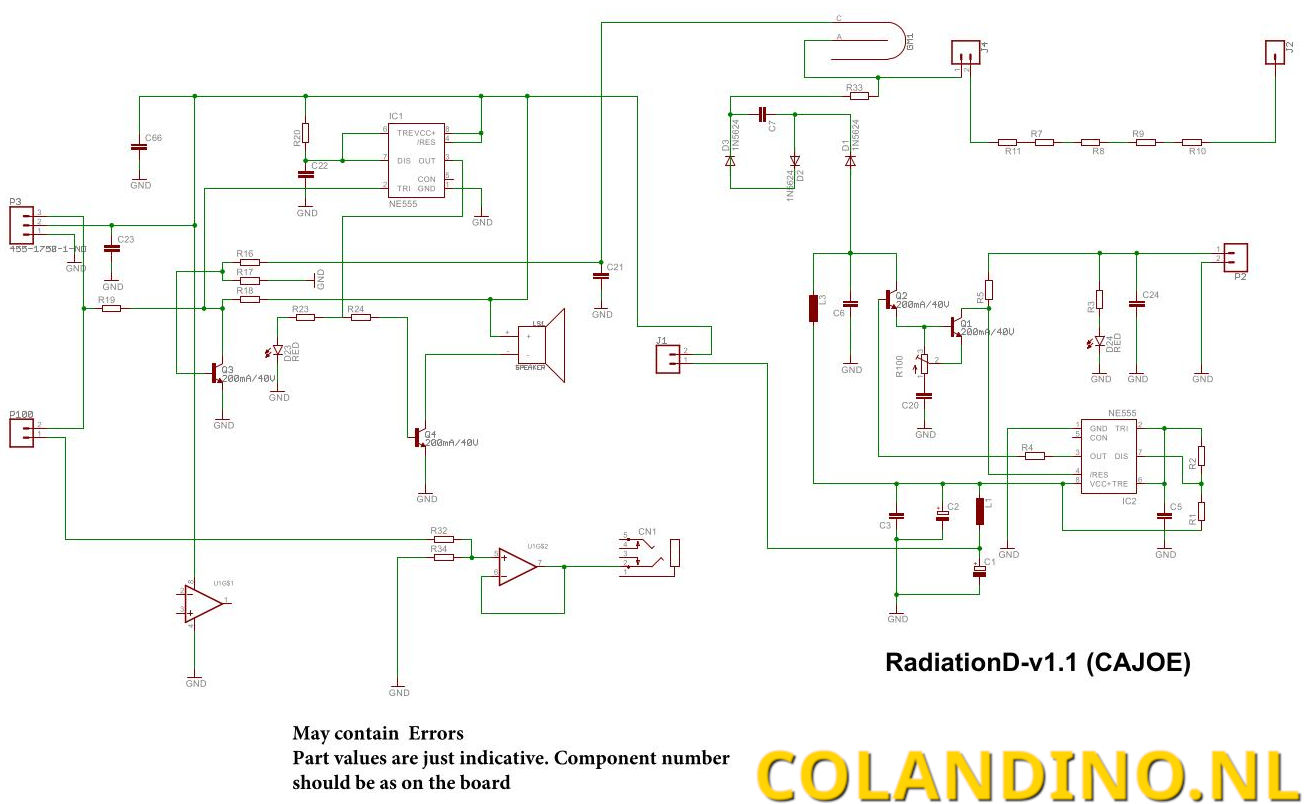

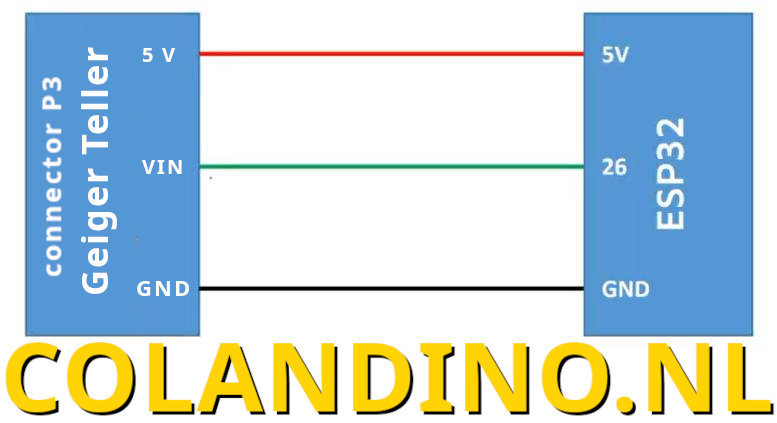

Schets en diagram: https://github.com/SensorsIot/Geiger-Counter-RadiationD-v1.1-CAJOE- (Onze mirror: Geiger-Counter-RadiationD-v1.1-CAJOE-
Publicatie over nauwkeurigheid: https://www.davidpublisher.org/Public/uploads/Contribute/59362348f32fd.pdf (Onze Mirror: Study of a Portable Experimental Set for the Monitoring of Ionizing Radiation in the Tropical Region of Brazil)
Wat is radioactieve neerslag: http://undergroundbombshelter.com/radiation-fallout.htm (En onze Nederlandse vertaling van dit document: Radioactieve neerslag)

Deze blog is gebaseerd op dit werk: https://github.com/mkheck/ArduinoGeigerCounter (Onze mirror: ArduinoGeigerCounter)

Het project omvat het registreren van stralingsgegevens in ThingSpeak en het instellen van IFTTT-notificaties voor noodwaarschuwingen.

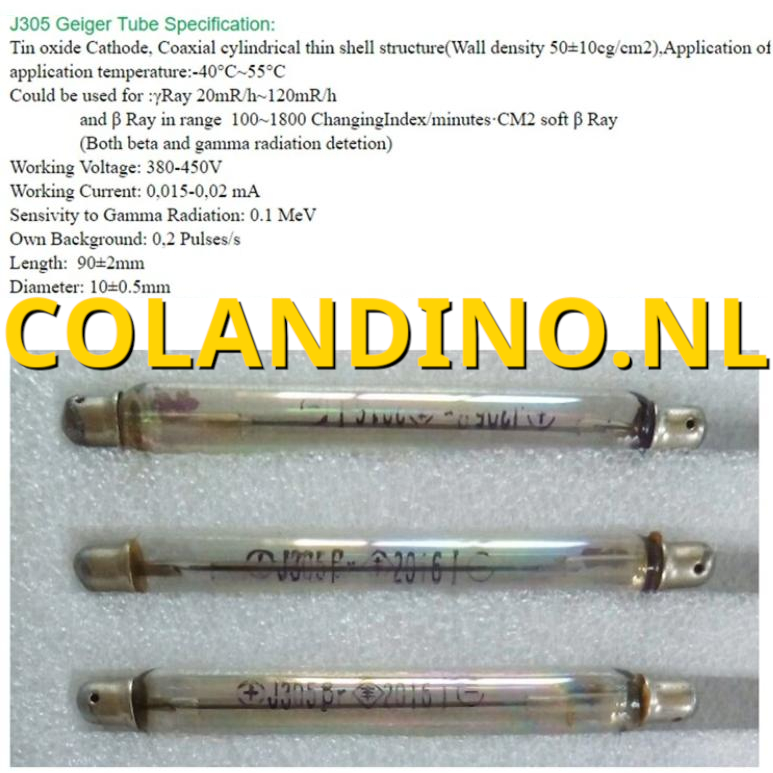

Specificaties van de M4011 Geigerbuis:

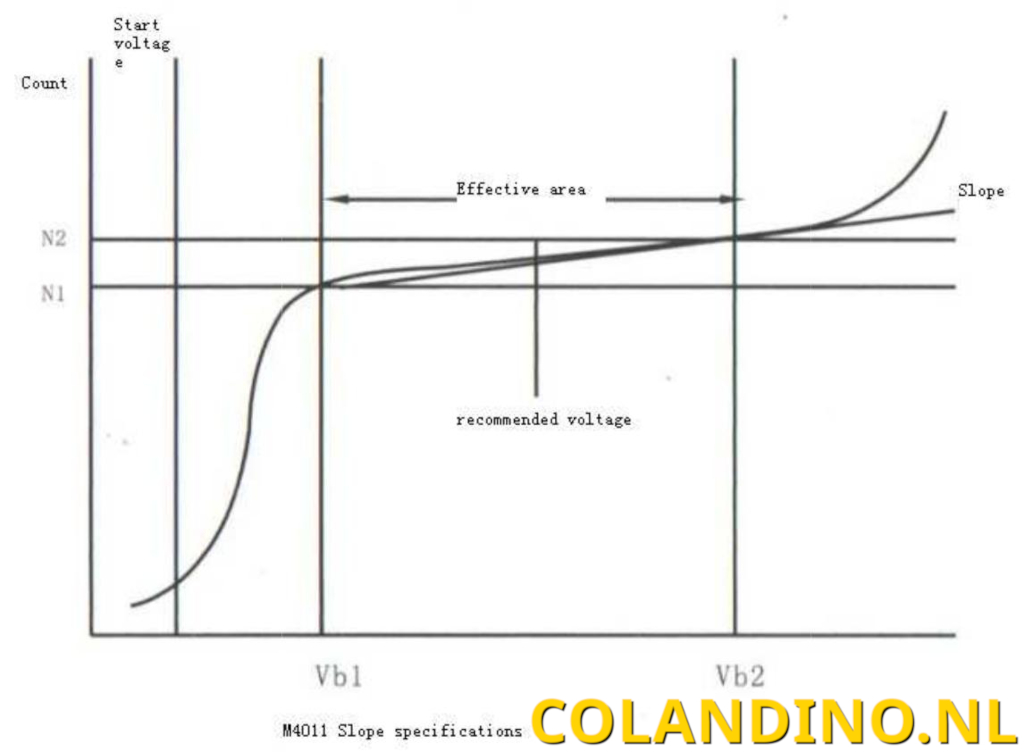

(Zie afbeelding hieronder: M4011 hellingsspecificatie)
Tinoxide kathode, coaxiale cilindrische dunne schaal structuur (wanddichtheid 50±10 cg/cm2), toepassing van pulstype halogeenbuis.

1. Toepassingstemperatuur: -40°C~55°C
2. Kan worden gebruikt voor: γ-straling 20 mR/h~120 mR/h en β-straling in het bereik van 100~1800
   ChangingIndex/minuut·CM2 zachte β-straling
   Detectie van zowel bèta- als gammastraling.
3. Werkspanning: 380-450V
4. Werkstroom: 0,015-0,02 mA
5. Gevoeligheid voor gammastraling: 0,1 MeV
6. Lengte: 88 mm
7. Diameter: 10 mm
8. Startspanning: <350V
9. Aanbevolen werkspanning: 380V
10. Maximale werkspanning: 550V
11. Minimale plateaulengte: 80V
12. Maximale plateauhelling: 10%/80V
13. Eigen achtergrond: 25 pulsen/minuut

Hoe zet je de meetwaarden van een Geiger-tellerkit om naar μSv/h?

Eenheden:
CPM: Teller per minuut
μSv/h: Microsievert per uur
De conversie-index van de GM-buis M4011 is 151, wat betekent dat: 151 CPM = 1 μSv/h.

Dus als het aantal tellers 30 CPM is, is de straling ook: (30/151) μSv/h = 0,1987
De uitkomst is dus: 0,1987 μSv/h

Kalibratie:

De printplaat is gekalibreerd vóór verzending. Als u deze opnieuw wilt kalibreren, volg dan de kalibratie-instructies.
Je moet de hoogspanning kalibreren VOORDAT u de Geiger-Mullerbuis installeert.
De stappen voor de hoogspanningskalibratie zijn:

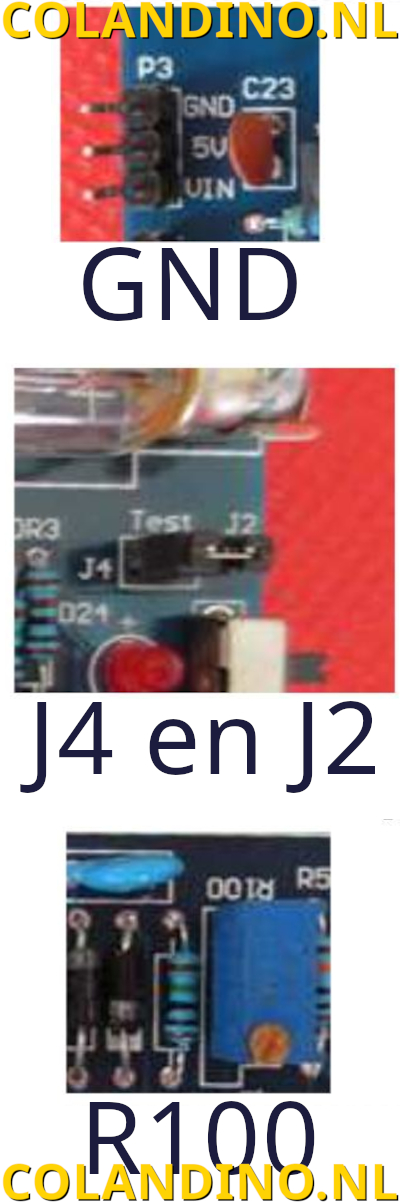

1. Stel de R100-potentiometer in op ongeveer 50 ohm wanneer de kit is uitgeschakeld.
2. Verbind de positieve buisklem (Deze zit boven de J2) met de pinnen (J4) (Tussen de aan/uit schakelaar en de Geiger-Muller tube) met een jumperdraad en een aligatorclip o.i.d..
3. Sluit de zwarte meetpen van de multimeter aan op een willekeurig GND-punt.
4. Sluit de meetpen van de multimeter aan op punt J2. (Tussen de aan/uit schakelaar en de Geiger-Muller tube)
5. Stel uw multimeter in op het 200V DC-bereik.
6. Schakel het apparaat in (PCB gereinigd van eventuele flux en andere resten) en de IC555 geïnstalleerd).
7. Stel de spanning met R100 in op 6,5V als u een 1M-multimeter gebruikt, of stel de spanning in op 57V als u een 10M-multimeter gebruikt.
   Gebruik de formule: Vout = Vread * ((60M + Rvoltmeter) / Rvoltmeter). – R100 is de 100 Ohm-potentiometer.
