Referentie voor lage stroomsterkte
Hallo allemaal, dit is een gaaf project om te hebben en te bouwen. Ik hoop dat jullie het leuk vinden. Het is een geweldig hulpmiddel om de nauwkeurigheid van je apparatuur te controleren, met name multimeters.
Het is niet mijn ontwerp, maar van een oude techneut die ik vroeger volgde. Het is al jaren geleden, maar ik heb die man niet meer gezien, het was ergens rond 2017. Ik heb het wel aangepast naar mijn eigen smaak.

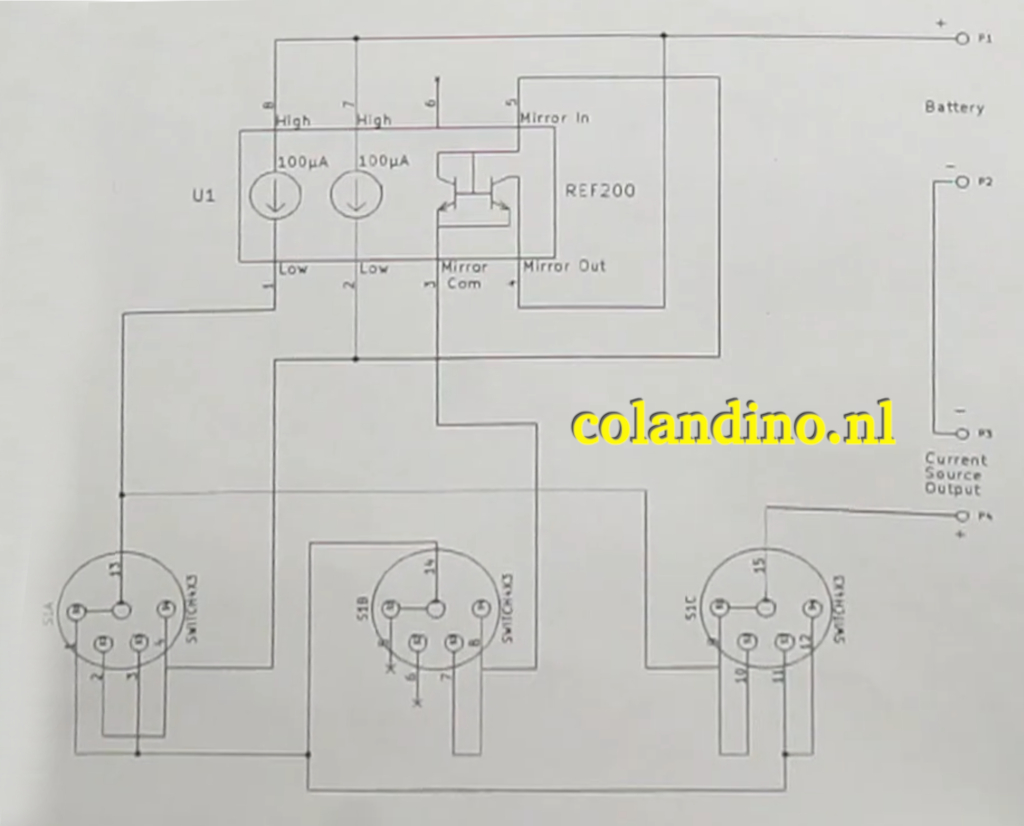

Het is een super simpel project, en het fijne van deze chip is dat deze werkt van 2,5 Volt tot wel 40 Volt, dus dat maakt de keuze van voeding wel lekker ruim als je nog wat gebruikte accu’s hebt liggen. Maar gewoon een 9 Volt blokbatterij is ook prima, die gaat jaren mee.
BOM: (Onderdelenlijst)

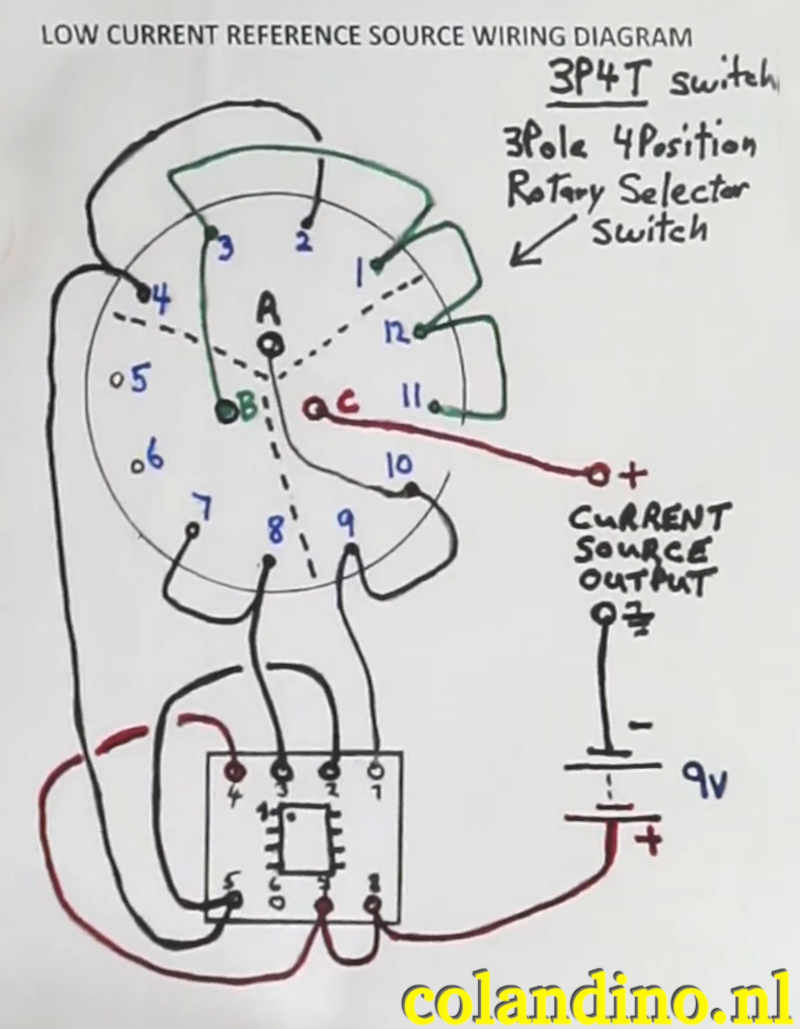

- 1 stuk 3P4T 3-polige 4-standen draaischakelaar, enkelvoudige band.
- 1 stuk REF200U REF200 SOP8 stroombeheerchip – De datasheet downloaden
- DIP8 transferboard, DIP-pinboard pitch adapter, TSSOP8, SSOP8, SOP8
- 1 stuk projectbehuizing (90 x65 x36 mm)
- 2 Banaan vrouwelijk paneel inbouw connectors rood + zwart (of een kleur naar keuze)
- 9V batterij
Voor een versie met accu zijn dit de eventuele naar keuze benodigde onderdelen:
- Type-C/Micro/Mini USB 5V 1A 18650 TP4056 lithiumbatterijlader-module met bescherming, dubbele 1A Li-ion
- Type-C USB 3.1 vrouwelijke connector met bevestigingsplaat, 2-pins, 4-pins, 6-pins Type-C USB-aansluiting voor doe-het-zelf printplaten
- DIP8 transferboard, DIP-pinboard pitch adapter, TSSOP8, SSOP8, SOP8
- Dubbelzijdig PCB-prototype, universele printplaat voor doe-het-zelf- en elektronische projecten
- 3,7 V 2500 mAh oplaadbare polymeer-lithiumbatterij
