Het bedrijf Valvo werd kort na de introductie van de radio in 1924 in Duitsland door het röntgenbuisbedrijf C. H. F. Müller (Carl Heinrich Florenz Müller, Röntgenmüller genoemd) opgericht als Radioröhrenfabrik Hamburg in Hamburg.Carl Heinrich Florenz MüllerRöntgenmüllerRadioröhrenfabrik HamburgHamburg Ze produceerde eerst versterker- en zenderelektronenbuizen (set in 1975) voor de toenmalige jonge en groeiende omroeptechnologie. (50 jaar Valvo componenten voor elektronica op Radiomuseum.org.)
Het bedrijf staat nu bekend als Microwave Techniques GmbH (voorheen Valvo Bauelemente GmbH).
Beschrijving
Electron tube EF83 van Valvo
De naam Valvo, afgeleid van de Engelse woordklep, stond voor nieuwe soorten buizen die zo gewoon waren dat ze deels bekend stonden als de triode normale buis, gebouwd in 1924, toen Valvo Normal. In 1927, C. H. F. Müller en de Radioröhrenfabrik aan de Philips Groep.Philips Al in de jaren dertig werd het productieprogramma uitgebreid met extra componenten, fotobuizen, elektrolytische condensatoren, luidsprekers, Hochohmwiderständehoge-oogweerstanden en speciale buizen.
Speciale buizen waren bijv. B. Vervaardigd: Ignitronen, thyratronen en hoog vacuüm hoogspanningsgelijkrichterbuizen, met gas gevulde telbuizen (decatronen) en hoge vacuümtelbuizen, gloeilichtvertoningsbuizen (Nixiebuis), hoogwaardige zenderbuizen, beeldopnamebuizen (vidiconen en orthicons), fotocellen (gasgevulde en hoog-vacué) en foto Lees verder → Bericht ID 45979

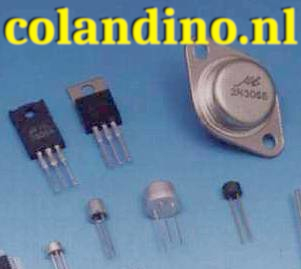

bipolaire transistorEr zijn veel bipolaire transistoren en de meeste hebben veel analogen met vergelijkbare parameters, waardoor het zoeken naar een vervangende transistor meestal geen problemen oplevert. De beste optie is natuurlijk om de doorgebrande transistor te vervangen door een vergelijkbare transistor, maar als het niet lukt om deze te vinden, is het kiezen van een analoog geen probleem. Dit zijn de stappen die je hiervoor moet nemen:
De naam van de transistor achterhalen. Als het een SMD-transistor is, moet de code ervan worden ontcijferd in het gedeelte SMD-codes.
Het circuit van de transistor analyseren (bundelschema).
Een datasheet van de defecte transistor zoeken en de belangrijkste parameters invoeren in het analoge zoekformulier.
Bekijk de datasheets van de voorgestelde transistoren en kies de meest geschikte analoog in de parameters, gegeven de werkingsmodi in het apparaat.
Waar moet je op letten?

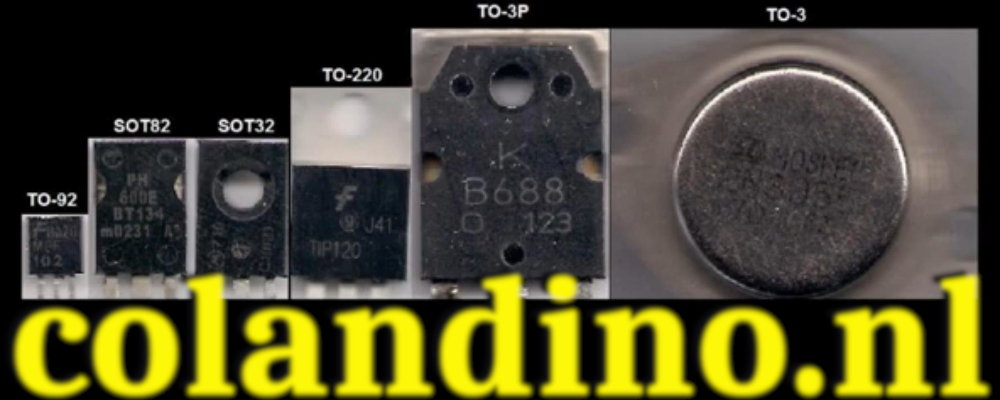

Bij het openen van de PDF-datasheet zullen we eerst het type transistor bepalen – bipolair of veldeffect, p-n-p of n-p-n, het type behuizing en de locatie van de pinouts.
Vanuit de numerieke parameters bepalen we allereerst de maximale stroom en spanning. De maximale stroom en spanning van de transistorvervanging moeten groter of gelijk zijn aan de originele.
Voor een bipolaire transistor is de hFE-stroomoverdrachtscoëfficiënt een belangrijke parameter. Als de transistor zich in de sleutelcircuits bevindt (aan/uit-schakeling), moet de hFE groter of gelijk zijn aan de vereiste coëfficiënt. In analoge boosters of vergelijkbare apparaten moet de hFE-waarde dicht bij de hFE-waarde liggen. In impulsvoedingen moeten analoge transistoren worden gekozen met een dichte hFE-waarde (ook de werkende transistor die als paar staat, moet worden aangepast).
Het is noodzakelijk om de temperatuurmodus (opwarming) van de transistor te controleren na het inschakelen van het apparaat. Als de transistor oververhit raakt, kan het probleem zowel bij de transistor zelf liggen als bij de niet-werkende elementen van de bundel.
Bovendien is een onjuiste plaatsing van de pin-out voor alle transistors een veel voorkomend probleem. Controleer de spanningen van de vervangers altijd!
Omdat het bijvoorbeeld een EBC-pin was op de vintage transistor, kan de vervanger anders zijn. Soms hebben verschillende productie-runs van moderne transistors verschillende pin-outs.
Als je aanvullingen hebt die je wilt delen, stuur me dan een e-mail whmvanerp at gmail.com of laat hieronder een reactie achter, dan zal ik deze toevoegen.
Modern Japanese Transistor Data and Substitution Manual
Ik zal deze lijst proberen aan te vullen als ik onderzoek of restauraties doe.
Als u onjuiste informatie over een vervanger vindt, laat het mij dan weten. Ook update’s voor deze lijst zijn zeer welkom.
Alles over elektrische condensatoren: werking, typen en toepassingen
Condensatoren slaan elektrische energie op en spelen een belangrijke rol in industriële circuits en systemen.
Er zijn verschillende soorten condensatoren, elk met specifieke eigenschappen en toepassingen.
De juiste keuze hangt af van factoren zoals capaciteit, spanning en tolerantie.
Wat is een condensator en wat zijn de verschillende soorten?
Heb je je ooit afgevraagd wat een elektrische condensator eigenlijk is en waar je hem voor gebruikt? Hoewel het in vrijwel elk elektronisch apparaat en elektrisch systeem in onze omgeving voorkomt, hebben veel mensen slechts een vaag begrip van hoe het werkt of beschouwen ze het als slechts een onderdeel. De rol ervan in moderne elektronica en industriële energie-efficiëntie is echter moeilijk te overschatten.
Door ons te verdiepen in de wereld van elektrische condensatoren, krijgen we inzicht in alles, van de meest fundamentele principes van elektriciteit tot geavanceerde toepassingen in de industrie, de computertechnologie en zelfs de fotografie. Als we weten hoe ze werken, welke soorten er bestaan en waarvoor ze echt worden gebruikt, kunnen we deze fundamentele onderdelen beter waarderen en de technologie om ons heen beter begrijpen.
Wat is een elektrische condensator?
diverse soorten condensatoren
Een elektrische condensator, ook wel bekend als een condensator, is een passief apparaat dat is ontworpen om energie op te slaan in de vorm van elektrische lading in een elektrisch veld. Dit onderdeel, essentieel in zowel eenvoudige elektronische schakelingen als grote industriële systemen, bestaat voornamelijk uit twee geleidende platen (meestal gemaakt van aluminium of andere metalen) gescheiden door een isolerend materiaal, een zogenaamd diëlektricum. Dankzij hun vermogen om energie in korte tijd op te slaan en weer af te geven, spelen condensatoren een cruciale rol bij het stabiliseren, filteren en reguleren van elektrische signalen.
Eigenlijk slaat de condensator elektrische lading op wanneer er een potentiaalverschil (spanning) tussen de platen wordt aangelegd.en geeft deze af wanneer er een elektrische lading op de polen wordt aangesloten. In tegenstelling tot batterijen, die chemische energie opslaan en geleidelijk afgeven, kunnen condensatoren vrijwel onmiddellijk energie laden en ontladen, waardoor ze ideaal zijn voor een breed scala aan toepassingen.
Hoe werkt een elektrische condensator?
keramische condensatoren
De werking van een condensator is gebaseerd op de accumulatie en scheiding van tegengestelde elektrische ladingen op de platen. Wanneer je de condensator aansluit op een spanningsbron, bewegen elektronen van de plaat die met de negatieve pool is verbonden naar de andere plaat, waardoor deze zich ophoopt en negatief wordt geladen. Tegelijkertijd genereert het gebrek aan elektronen op de andere plaat een positieve lading. Tussen de twee platen verhindert het diëlektrische materiaal de directe doorgang van elektronen, waardoor de elektriciteit wordt opgeslagen in de vorm van een elektrisch veld.
De maximale hoeveelheid lading die een condensator kan opslaan bij een bepaalde spanning staat bekend als capaciteit en wordt gemeten in farad (F). Deze waarde is afhankelijk van de oppervlakte van de platen, de afstand ertussen en de eigenschappen van het diëlektrische materiaal. Hoe groter de oppervlakte van de platen en hoe kleiner de afstand ertussen, hoe groter de capaciteit van de condensator. Een diëlektricum met een hoge diëlektrische constante zorgt er op zijn beurt voor dat het bij dezelfde aangelegde spanning een grotere lading kan opslaan. Lees verder → Bericht ID 45979
LED-symbool: De betekenis, variaties en polariteit
In de elektronica heeft elke component een eigen grafische weergave in het schakelschema. Met behulp van deze symbolen kunnen we snel de structuur en het werkingsprincipe van de schakeling begrijpen. Het symbool van de lichtgevende diode (LED) is een van de meest voorkomende en gemakkelijkst te herkennen symbolen. Een LED-symbool geeft niet alleen aan dat er een LED-component in de schakeling aanwezig is, maar informeert ons ook over de polariteit, de werkingsrichting en de specifieke rol die de LED in de schakeling speelt.
Deze blog geeft je een systematisch inzicht in de structuur van LED-symbolen, veelvoorkomende tekenmethoden, hun toepassingen in schakelschema’s en een aantal historische achtergronden bij de ontwikkeling van LED-diodes. Daarnaast laat dit artikel je ook zien hoe je snel de anode en kathode van een LED kunt identificeren, waarom er verschillende LED-kleuren zijn en welke veelvoorkomende typen LED’s in huidige elektronische producten voorkomen. Al met al heb je na het lezen van dit artikel een uitgebreide en diepgaande kennis van lichtgevende diodes (LED’s).
Lichtgevende diode begrijpen
LED’s, de volledige naam is Light Emitting Diode, zijn een zeer belangrijke halfgeleider in de elektronica. Net als gewone diodes kan stroom er slechts in één richting doorheen en wordt deze in de tegenovergestelde richting geblokkeerd. LED’s kunnen echter niet alleen de stroomrichting regelen wanneer ze in doorlaatrichting zijn voorgespannen, maar ook direct licht uitzenden.
Het licht dat een led uitstraalt, is niet één lichtbron, maar wordt bepaald door de led-chip erin. Het halfgeleidermateriaal in de chip en de grootte van de energiebandafstand bepalen de golflengte en kleur van het licht, wat de verschillende led-kleuren zijn die we vaak zien.
Dankzij het lage stroomverbruik, de lange levensduur en de snelle responstijd worden LED’s veelvuldig toegepast in diverse sectoren: van stroomindicatielampjes op elektronische apparaten tot koplampen van auto’s, verkeerslichten, reclamedisplays en zelfs krachtige verlichtingssystemen in huishoudens en industrieën. Ook in specifieke sectoren zoals infraroodcommunicatie en optische detectie spelen LED-diodes een onvervangbare rol.
LED-symbool:
Het LED-symbool is een verbeterde versie van het reguliere diodesymbool. De structuur bestaat uit verschillende onderdelen:
• Een driehoek wijst naar een rechte lijn: Dit deel is hetzelfde als dat van een gewone diode, wat aangeeft dat de stroom alleen van de anode naar de kathode kan stromen, wat de unidirectionele geleidingskarakteristiek van de diode weerspiegelt.
• Twee kleine pijltjes die naar buiten wijzen: dit is het belangrijkste verschil met gewone diodes. De pijltjes geven aan dat de led licht kan uitzenden, wat symboliseert dat er fotonen vrijkomen uit de led-chip. Lees verder → Bericht ID 45979
Condensatoren zijn, na weerstanden, de meest gebruikte elektronische onderdelen. De gemiddelde hobbyist vindt alleen het type, de waarde en de werkspanning belangrijk. Maar er is veel meer te vertellen over deze onderdelen!
Algemene begrippen over ‘de condensator‘
Wat is een condensator?
Een condensator is samengesteld uit twee elektrisch geleidende oppervlakken, gescheiden door een isolerende stof. De geleidende oppervlakken noemt men de platen, elektroden of armaturen van de condensator, de isolerende stof het diëlektricum. Uit deze definitie volgt de logica in het elektronische tekensymbool van een condensator: twee balkjes, op enige afstand van elkaar getekend, zie de onderstaande figuur rechts.
De waarde van de condensator wordt gegeven door de onderstaande formule:
C = [A / d] • εo • εr
In deze formule staat:
C voor de waarde van de condensator in farad
A voor de oppervlakte van de platen in vierkante meter
d voor de afstand tussen de platen in meter
εo voor de permittiviteit van de lucht (8,85 • 10-12 F/m)
εr voor de permittiviteit van het diëlektricum
Permittiviteit (in het Engels permittivity) is een natuurkundige eigenschap van een materiaal die aangeeft hoe goed het elektrische veld zich door dat materiaal kan voortplanten.
De meeste condensatoren zijn ongepoold. Dat wil zeggen dat het niet uitmaakt hoe u een gelijkspanning op de condensator aansluit. Die worden voorgesteld door het symbool met de twee identieke zwarte balkjes. Sommige condensatoren, zoals de elektrolytische, zijn echter gepoold. Dat wil zeggen dat deze één aansluiting hebben die op een positieve spanning moet staan ten opzichte van de tweede aansluiting. De positieve aansluiting wordt voorgesteld door een leeg balkje, de negatieve door een zwart balkje.
Diverse soorten condensatoren en hun symbolen.
Diverse soorten condensatoren
In de bovenstaande foto staat links een aantal elektronische onderdelen die er heel verschillend uitzien, maar één eigenschap gemeen hebben: het zijn condensatoren. De afmetingen en de vorm zijn zo divers omdat condensatoren heel verschillende waardes kunnen hebben en bestand kunnen zijn tegen heel uiteenlopende spanningen.
U kunt in de praktijk de onderstaande types tegenkomen:
Surface-mounted device, afkorting SMD, is een term uit de elektrotechniek en betekent letterlijk ‘oppervlak-gemonteerde component’.
In tegenstelling tot een component met aansluitdraden (Engels: through-hole technology (THT), doorvoergat) wordt een SMD-onderdeel niet gemonteerd met behulp van draadverbindingen door de printplaat heen, maar aan één zijde tegen de printplaat aan gesoldeerd. Dat kan zijn door middel van korte aansluitpootjes of kleine soldeervlakjes.
De industrie past tegenwoordig vrijwel uitsluitend SMD’s toe. Voordelen van de SMD-technologie boven die met aansluitdraden zijn:
Minder materiaalverbruik, de componenten kunnen om allerlei redenen kleiner worden gemaakt dan de conventionele typen;
Eenvoudiger en/of minder problemen en minder afval bij het produceren, omdat, anders dan bij through-hole-componenten, geen overtollige einden van de aansluitdraden door de printplaat gestoken hoeven te worden en afgeknipt hoeven te worden;
Lagere kostprijs van elektronische componenten, met name door de vorige twee punten;
Gunstiger mechanische eigenschappen waardoor minder ruimte nodig is voor een onderdeel op een printplaat waardoor elektrische apparaten kleiner en/of complexer kunnen worden. Ook kunnen aan beide kanten van de printplaat componenten worden geplaatst, omdat de aansluitpunten niet door de printplaat heen lopen;
Gunstiger elektrische eigenschappen, zoals bruikbaarheid bij hogere wisselstroom–frequenties;
Gunstiger thermische eigenschappen, door de korte verbinding naar de print en het – vaak – grotere contactvlak ermee is de warmteafvoer vaak beter
