(gepubliceerd op 10-01-2023, laatst aangevuld op 07-07-2026)
Chinese elektronica manuals
Chinese producten worden vaak op internet aangeboden zonder handleiding. Toch zijn die meestal wel ergens te vinden. Wij hebben tot op heden richting de 200 manuals alfabetisch verzameld. Een handig overzicht van populaire producten voor iedereen die iets nieuws of tweedehands gaat kopen!
Deze bouwbeschrijvingen of handleidingen zijn soms door de fabrikant zélf op het internet gezet. Soms worden zij echter uitsluitend geleverd bij het apparaat of bouwpakket zélf. Dan hebben wij ze voor u gescand. In sommige gevallen werd een manual geschreven door een reviewer of tester en hebben wij deze gekopieerd. Voor sommige apparaten hebben wij een deel van onze review of test omgevormd tot gebruikershandleiding en hier gepubliceerd. Alle handleidingen zijn in het Engels geschreven, maar soms ook door ons vertaald naar het Nederlands.
Laatste update: 28 februari 2026 Schema’s en boardviews zijn beschikbaar voor een aantal apparaten, waaronder moederborden, laptops en GPU’s, al is het een beetje gokken of je er een kunt vinden voor jouw exacte model. Sites zoals badcaps zijn een goede bron.
Mijn eerste zoektocht begint in Google (Lees Woogle)
Dat is zeker badcaps.net voor alles computer gerelateerd
Dan is er nog Schematic X, een hele goede bron voor informatie en computer schema’s
De volgende meer op huis en hobby elektronica gericht is EEV blog forum
http://cbtricks.com/ (webarchive) CBTricks provides a wide variety of technically oriented information aimed at the Citizens Band, Amateur, Radios etc.
De Fluke 175 is een robuuste en veelzijdige digitale multimeter voor elektriciens. Hij is gebouwd om bestand te zijn tegen de zware omstandigheden in industriële omgevingen, maar is ook geschikt voor elke andere opstelling, zoals thuis, op de werkbank en in de garage. Hij is geschikt voor het testen van alles, van variabele AC-aandrijvingen tot voertuigsolenoïden en huishoudelijke apparaten.
Als u twijfelt tussen de 77 Series IV en de 175, houd er dan rekening mee dat de 175 een True RMS-meter is die iets nauwkeuriger is. Hij beschikt ook over een handmatige hold- en smoothing-modus en is meer geschikt voor het oplossen van problemen met motoren en aandrijvingen, terwijl de 77 een micro-ampère-meter is en meer een allrounder.
Multimeters kunnen worden gebruikt om spanningen te meten die schade, ernstig letsel of zelfs de dood kunnen veroorzaken. Als u niet bevoegd of gekwalificeerd bent om aan dergelijke apparaten te werken, doe dit dan niet. Ik aanvaard geen enkele verantwoordelijkheid voor uw handelingen of de gevolgen daarvan. U handelt volledig op eigen risico.
Uitgebreide review van de Fluke 175
De 175 is redelijk nauwkeurig en is in dit opzicht een verbetering ten opzichte van de 77-serie, maar niet zo nauwkeurig als de 177 en 179. Lees verder → Bericht ID 31867
Met deze BGDR heeft YiCheng Electronics een poging gewaagd een complete halfgeleider curvetracer voor slechts € 100,00 op de markt te brengen.
Achtergrondinformatie
De Ic = f(Uce) karakteristiek van een transistor
Voor het onderzoeken van de kwaliteit van een bipolaire transistor kunt u diverse technieken toepassen. Het opmeten van de Ic = f(Uce) karakteristiek is wel een van de grondigste. Deze karakteristiek kunt u vergelijken met een ‘hartfilmpje‘ van uw hart. Zoals dat veel informatie geeft over de staat van uw hart geeft de Ic = f(Uce) karakteristiek een heleboel informatie over de staat van een transistor. U kunt er bijvoorbeeld de versterkingsfactor β uit afleiden, maar ook de dynamische weerstand en de kniespanning van de halfgeleider. Deze karakteristiek wordt bovendien ook gebruikt voor het instellen van de transistortrap. Kortom, de Ic = f(Uce) karakteristiek is als het ware de pasfoto van een bipolaire transistor. Als een transistor een goede karakteristiek heeft weet u zeker dat deze halfgeleider goed werkt.
Opmerking
Deze karakteristiek wordt ook wel de ‘uitgangskarakteristiek‘ van de halfgeleider genoemd. Wat is de Ic = f(Uce) karakteristiek?
De Ic = f(Uce) karakteristiek geeft het verband tussen de spanning tussen de collector en de emitter Uce en de grootte van de collectorstroom Ic van een bipolaire transistor. Deze karakteristiek is echter in grote mate afhankelijk van de basisstroom die u in de transistor stuurt. Voor iedere waarde van de basisstroom kunt u een eigen uitgangskarakteristiek opnemen. Er ontstaat dus een bundel van curves die uniek is voor de transistor.
Het meten van de uitgangskarakteristiek
Hoe ontstaat een dergelijke bundel van curves? U stuurt een bepaalde constante stroom Ib in de basis. Vervolgens laat u de collector/emitter-spanning Uce stapsgewijs variëren van nul tot maximum en noteert voor iedere waarde de vloeiende collectorstroom Ic. U herhaalt deze metingen met verdubbelde basisstroom en ijvert zo verder tot u de volledige bundel curves hebt opgenomen.
Een goede Ic = f(Uce)-karakteristiek van een transistor.
Hoe werkt een curvetracer?
Het handmatig opnemen van deze uitgangskarakteristiek is een tijdrovende klus die u met wat eenvoudige elektronica echter in één seconde kunt uitvoeren. Een curvetracer zet namelijk de Ic = f(Uce) karakteristiek op het scherm van uw analoge of digitale oscilloscoop. Als die bundel grafieken er goed uitziet, dan weet u dat u de transistor zonder problemen in nieuwe schakelingen kunt gebruiken.
Onderstaande figuur onthult hoe dit elektronisch is te verwezenlijken. Een oscillator bestuurt enerzijds een trapspanning generator en anderzijds een zaagtandspanning generator. Iedere keer dat een zaagtandcyclus is doorlopen, wordt de trapspanning één trede verhoogd.

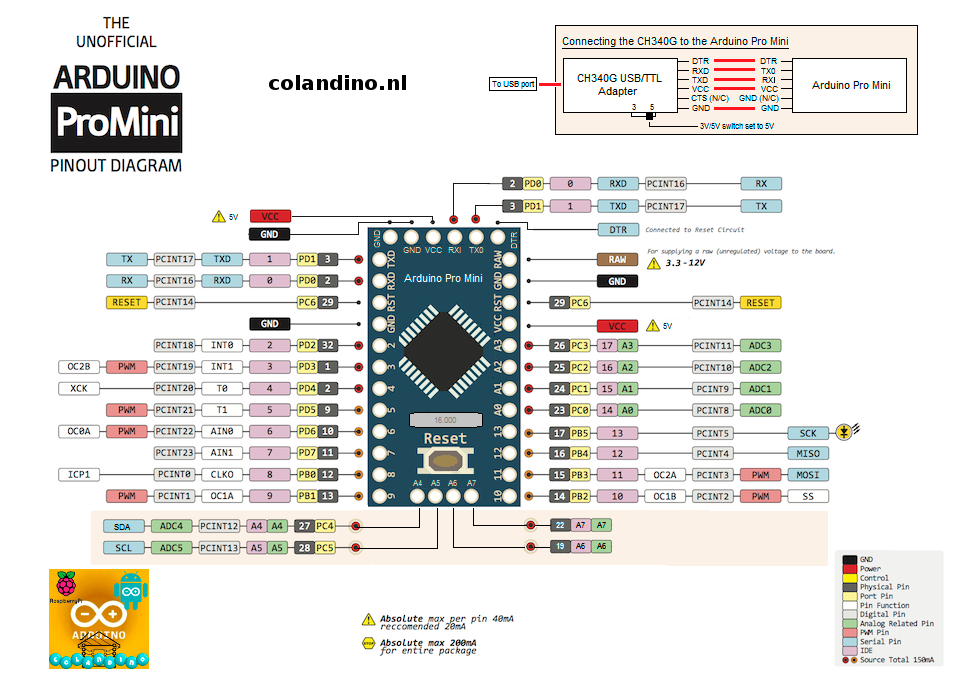

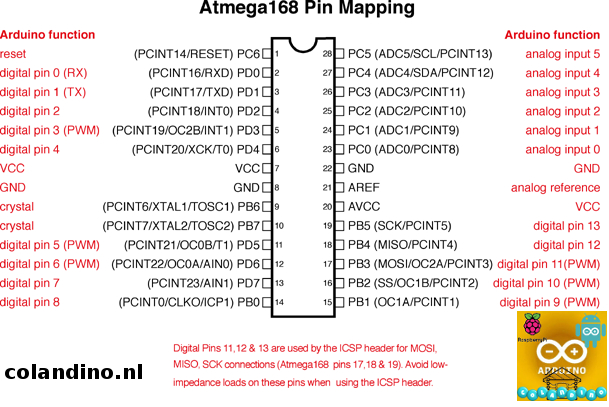

Colandino.nl converteren van schema naar printplaat in KiCad
Complete handleiding voor het stapsgewijs converteren van schema naar printplaat in KiCad
Met KiCad kunt u schema’s omzetten in functionele printplaten door ontwerp, verificatie en productie in één tool te integreren.
De juiste toewijzing van componenten en de controle van regels zijn essentieel om problemen tijdens de uiteindelijke assemblage of werking te voorkomen.
Met KiCad kunt u gemakkelijker Gerber- en boorbestanden genereren, zowel professioneel als thuis, uw elektronische printplaten produceren.
Gemeenschapszin, modulariteit en de mogelijkheid om de bibliotheek aan te passen dragen bij aan het versnellen en professionaliseren van het proces in toekomstige projecten.
Aan de slag gaan met het ontwerpen van printplaten (PCB’s) met KiCad is een spannende stap voor elke elektronicaliefhebber of -professional. Een van de eerste uitdagingen voor iemand die in dit vakgebied begint, is het omzetten van een eenvoudig elektrisch schema in een volledig functionele printplaat die klaar is voor productie.
In dit artikel vind je een diepgaande uitleg van het volledige proces van het omzetten van je schema naar een printplaat in KiCad, met praktische tips, trucs en waarschuwingen die je leerproces zullen vergemakkelijken en je veel kopzorgen zullen besparen. Met behulp van de meest uitgebreide beschikbare bronnen begeleiden we je van de eerste klik tot de uiteindelijke creatie van je Gerber-bestanden, zonder iets over te slaan. Als je KiCad wilt beheersen en professionele resultaten wilt behalen, zelfs als je net begint, lees dan aandachtig verder.
Wat is KiCad en waarom zou je ervoor kiezen?
Voordat we beginnen met het traceren van de sporen op de printplaat, is het de moeite waard om even stil te staan bij het volgende: Wat is KiCad en wat zijn de voordelen ervan ten opzichte van andere programma’s voor elektronisch ontwerp?KiCad is een gratis en open source software suite voor het maken van schema’s en het ontwerpen van printplaten. Het werd gemaakt door Jean-Pierre Charras Opgericht in 1992, heeft het zich sindsdien enorm ontwikkeld en is het uitgegroeid tot een van de wereldleiders in printplaten voor professionals en hobbyisten.
gratisEr zijn geen licentiekosten en je kunt het voor elk project gebruiken, zowel persoonlijk als commercieel.
Veelzijdig: Maakt de uitvoering van mogelijk Complete schema’s, symboolbibliotheken, footprint-creatie, 3D-plaatbewerking en generatie van productiebestanden.
Compatibel en krachtigHet ondersteunt moederborden tot 32 lagen en is beschikbaar voor WindowsLinux en Mac.
Enorme gemeenschapEr staan duizenden gebruikers achter en een grote verzameling voorbeelden, handleidingen en hulpmateriaal.
Gebruik KiCad opent de deur voor jou naar de wereld van professionele elektronica en Het geeft je vrijheid Om onbeperkt te experimenteren en te leren. Als je vragen hebt over de installatie, kun je die hier eenvoudig stellen. de officiële KiCad-website Het platform kiezen.
De voorbereiding van de ondergrond: eerste installatie en configuratie
De eerste kennismaking met KiCad kan intimiderend zijn vanwege het grote aantal menu’s en tools. Daarom… Voordat je aan een project begint, is het essentieel om de werkomgeving voor te bereiden.:
Download en installeer KiCad Ga naar [websiteadres], kies je besturingssysteem en volg de instructies. Houd er rekening mee dat de download meer dan 1 GB groot is, dus geduld is geboden.
Eerste versie en interface Wanneer u KiCad opent, ziet u de projectverkenner en de verschillende modules: de schema-editor, PCB-editor (Pcbnieuw), Gerber kijker (Gerbview), onder andere. Het is een goed idee om vertrouwd te raken met sneltoetsen, die je werk aanzienlijk versnellen.
Maak een nieuw project Klik op “Bestand/Nieuw project” of gebruik Ctrl + NKies een specifieke map (het is sterk aan te raden om voor elk project een aparte map aan te maken!) en geef deze een beschrijvende naam. De bijbehorende .sch- en .pcb-bestanden worden automatisch aangemaakt.
Bladconfiguratie Het is ten zeerste aan te raden het papierformaat aan te passen aan uw behoeften (bijvoorbeeld A4), het titelblok te personaliseren en de datum, auteur of andere relevante notities toe te voegen. Doe dit in de outline-editor met behulp van het bijbehorende pictogram.
Van papier naar schema: teken je circuit in de KiCad-editor.
Het is tijd om het onder woorden te brengen. elektrisch schema van je schakeling. Deze stap is cruciaal, want de kwaliteit van het schema bepaalt of de rest goed gaat. Denk na over wat je gaat bouwen: voor deze tutorial kunnen we bijvoorbeeld kiezen voor een eenvoudige voeding, een astabiele multivibrator met een 555-timer, of elke andere schakeling die je maar wilt.
Welke componenten? zoek als je een bijzondere footprint nodig hebt op Snap Magic search deze database is haast oneindig. Ook op allaboutcircuits.com staan vele footprints.
De Fluke Corporation is een Amerikaans bedrijf dat elektronische test- en meetapparatuur ontwerpt en produceert. Het hoofdkantoor van het bedrijf is gevestigd in Everett, Washington, VS.
Fluke, dochter van Fortive Corporation, heeft fabrieken in de VS, het Verenigd Koninkrijk, Azië en Nederland. De producten worden in meer dan 100 landen verkocht wereldwijd. De belangrijkste concurrenten van het bedrijf zijn Agilent, Advantest en FLIR Systems.
Dit oeroude, maar in die tijd innovatieve bouwpakket van JYE Tech heeft een bepaalde cultstatus verworven. Het is nog steeds te koop, dus bouwden en testten wij een exemplaar.
Kennismaking met de FG085 van JYE Tech
Even wat historie
Het bouwpakket van de FG085 werd in 2015 door het Chinese JYE Tech ontwikkeld en was de eerste betaalbare DDS-functiegenerator voor hobbyisten en studenten. DDS staat voor ‘Direct Digital Synthesis’. Met deze techniek worden analoge signalen stapsgewijs gegenereerd door een digitale processor die de amplitudegegevens van iedere stap uit een codetabel haalt en deze gegevens aan een DAC aanbiedt. De FG085 werd wereldberoemd toen het tijdschrift Elektor er in 2016 op al haar internationale websites een uitgebreide bouw- en gebruiksreview over publiceerde en het bouwpakket via de ‘Elektor Store’ ging verkopen.
Een innovatief ontwerp
De FG085 was in meerdere opzichten een innovatief ontwerp. JYE Tech koos ervoor alle kleine componenten in SMD-uitvoering op de print te laten aanbrengen. De nabouwer hoefde alleen de grotere componenten zélf te monteren en te solderen. Het frequentiebereik was met zijn 200 kHz niet spectaculair. Wat dat wél was waren de onderstaande mogelijkheden:
Zeven verschillende golfvormen.
Volledig instelbare sweepfunctie.
Volledig instelbare servo-pulsen.
Instelbare duty-cycle.
De mogelijkheid om zélf golfvormen te definiëren.
Bediening volledig met drukknoppen.
Trigger-ingang en sync-uitgang.
Amplitude-instelling met een X9C102 digitale potentiometer.
In die tijd, met als enige concurrentie analoge functiegenerator bouwpakketjes rond een ICL8038 of een XR2206, betekende dat niet minder dan een revolutie.
Fabrikant, leveranciers en prijs
Het bouwpakketje wordt op de markt gebracht door de bekende Chinese firma JYE Tech. Dat bedrijf heeft zich gespecialiseerd in het ontwerpen van (spot)goedkope bouwpakketjes van elektronische meetapparatuur voor de student en de hobbyist.
De FG085 wordt momenteel nog verkocht via diverse aanbieders op Amazon voor een prijs van € 48,99 inclusief verzending en levering binnen twee dagen. Op de site van de fabrikant wordt het bouwpakket aangeboden voor € 46,95.
De levering van het bouwpakket
Alle componenten worden geleverd in een plastic zak. Nu opening komen de onderstaande attributen tevoorschijn:
Een zakje met te solderen onderdelen en montagemateriaal.
De geleverde componenten
Op de onderstaande foto ziet u alle onderdelen die in het plastic zakje zitten. Naast de 21 drukknopjes treft u slechts vijf elco’s, een encoder en een paar connectoren en printheaders aan.
De losse onderdelen van het bouwpakket.
De montage handleiding
Die bestaat uit slechts één velletje A4, met aan de ene kant een ‘Quick Use Guide’ en aan de andere kant de ‘Assembly Guide’. Zoals uit de onderstaande kopie blijkt, bevat die ‘Assembly Guide’ maar een zeer summiere bouwbeschrijving. Bovendien staat daar een heel grote onduidelijkheid in, die ons een onbruikbaar eerste bouwpakket heeft opgeleverd. Wij komen daar later in dit artikel op terug.
