Deze staande RVS spot ledlamp van een kennis, stopte met functioneren, soms knipperen, men dacht de dimmer schuifpotmeter, er was echter iets meer aan de hand. Het betreft een voeding en driver met de volgende markeringen op de print: LC-04V0A E94733 3 en JNHV-FDC 141120 V1.2 een zoekopdracht in google e.a. leverde echter geen resultaten op.

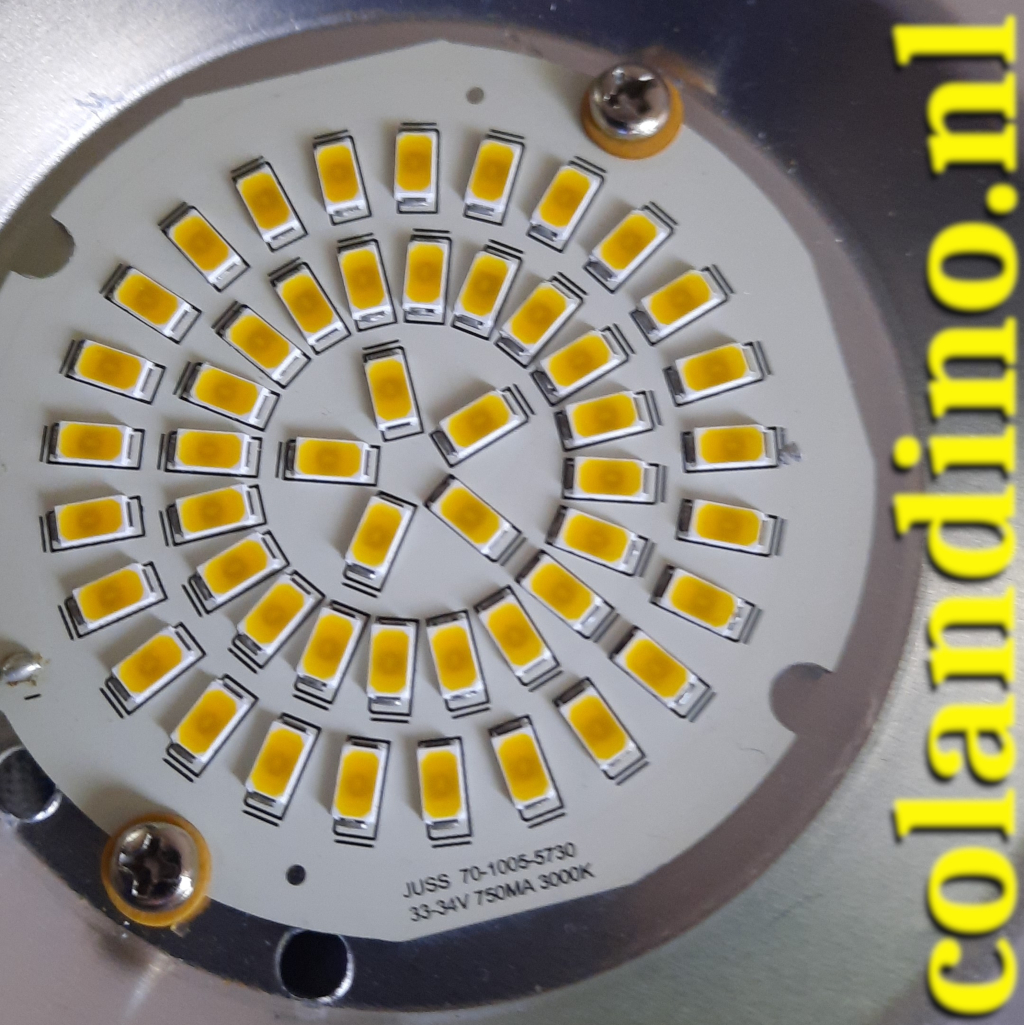

De LED zou in ieder geval werken op 34 Volt, dus deze getest met mijn voeding, en deze werkt.
We moeten het dus zonder schema’s uitvogelen.

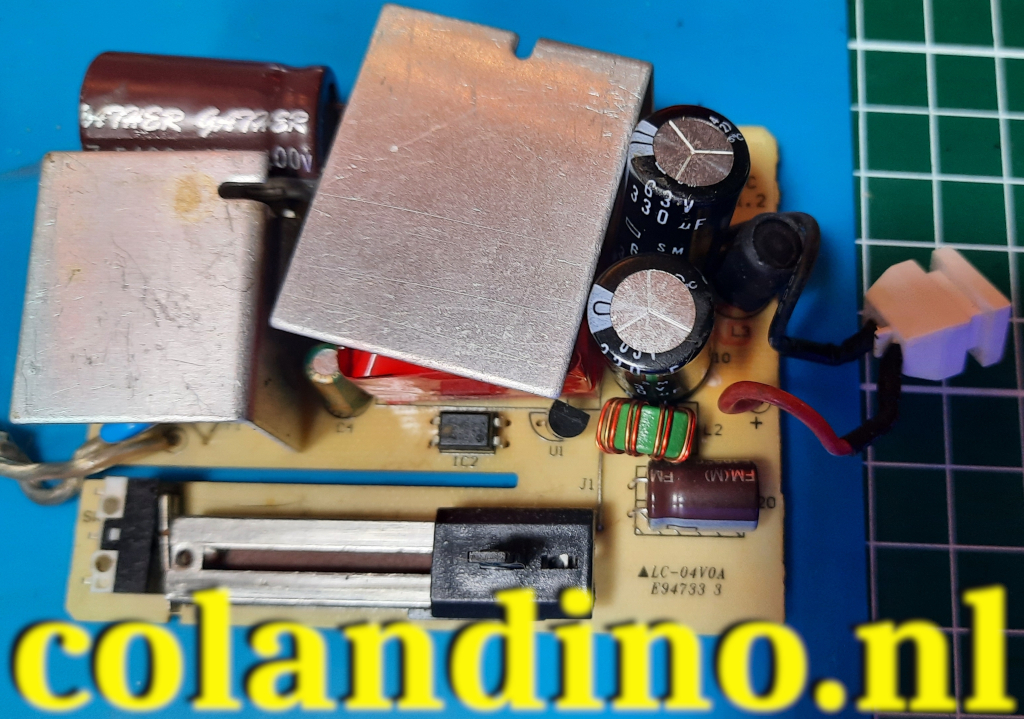

Na een korte visuele inspectie zag ik al dat een van de elco’s een 330 µF 50 volt bol stond, die had ik gelukkig nog in oude stock liggen, wel een maatje groter, maar passen nog in de behuizing.

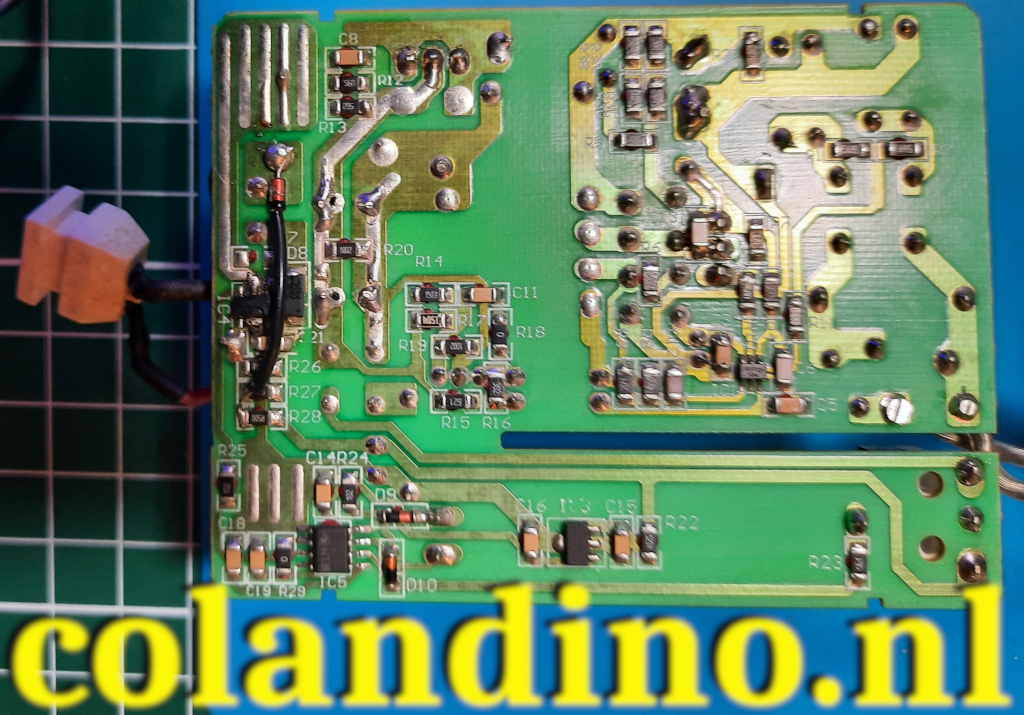

De volgende schade onder de microscoop bleek ook de LED Driver geexplodeerd, en daardoor niet meer af te lezen, na wat onderzoek vonden we welke het was, de IS31LT3360, deze heb ik niet op voorraad, dus besteld in China, nu maar hopen dat het een originele is.
De volgende verdachte is de flybackdiode D8 een SS210L SCHOTTKY BARRIER RECTIFIER.
Verder geen schade kunnen ontdekken, en overige componenten functioneren of geven de juiste meetwaarden.
De defecte componenten:
- 2x Elco 330 µF 50 Volt C9 en C10 (op voorraad, echter 63 Volt)
- 1x SS210 schottky diode (flyback) D8 (op voorraad)
- 1x IS31LT3360 LED driver, in een SOT89-5 uitvoering IC4 (besteld)
