Een kennis had de voeding van haar Panasonic tondeuze laten vallen en niet gezien dat er een breuk tussen de pinnen was ontstaan.
Reparatie voeding Panasonic tondeuze
Toen deze in het 220 Volt stopcontact werd gestoken was er een grote klap, en de magische rook ontsnapte uit de voeding.
Dit verhaal aanhorende dacht ik dat is einde oefening voor deze voeding, maar wilde toch wel even kijken.
De schade zag er bijzonder heftig uit, maar na wat reinigen met IPA bleek het mee te vallen, op de printzekering na waren er geen componenten overleden, wel een aantal printsporen waren in rook opgegaan.
Heb de printsporen hersteld, de solderingen in die regio opnieuw gemaakt, en een nieuwe zekering geplaatst.
Restte alleen nog wat secondenlijm, een beetje hotsnot, en ik heb een plastic schield gemaakt om dit in de toekomst te voorkomen.
Kortom een geslaagde reparatie in minder dan 30 minuten, weer een stukje ewaste bespaard.
Led lamp dimmer reparatieLed lamp dimmer reparatie
Deze staande RVS spot ledlamp van een kennis, stopte met functioneren, soms knipperen, men dacht de dimmer schuifpotmeter, er was echter iets meer aan de hand. Het betreft een voeding en driver met de volgende markeringen op de print: LC-04V0A E94733 3 en JNHV-FDC 141120 V1.2 een zoekopdracht in google e.a. leverde echter geen resultaten op.
De LED zou in ieder geval werken op 34 Volt, dus deze getest met mijn voeding, en deze werkt.
We moeten het dus zonder schema’s uitvogelen.
Na een korte visuele inspectie zag ik al dat een van de elco’s een 330 µF 50 volt bol stond, die had ik gelukkig nog in oude stock liggen, wel een maatje groter, maar passen nog in de behuizing.
De volgende schade onder de microscoop bleek ook de LED Driver geexplodeerd, en daardoor niet meer af te lezen, na wat onderzoek vonden we welke het was, de IS31LT3360, deze heb ik niet op voorraad, dus besteld in China, nu maar hopen dat het een originele is.
De volgende verdachte is de flybackdiode D8 een SS210LSCHOTTKY BARRIER RECTIFIER.
Verder geen schade kunnen ontdekken, en overige componenten functioneren of geven de juiste meetwaarden.
De defecte componenten:
2x Elco 330 µF 50 Volt C9 en C10 (op voorraad, echter 63 Volt)
ALFA Systems N3000 Multi-voeding, lineair gereguleerd, lage rimpel en lage ruis.
Voeding 1: +0-30V / 2A
Voeding 2: +0-30V / 2A
Voeding 3: +5V / 5A
Voeding 4: +15V / 1A
Voeding 5: +15V / 1A
De Alfa System N 3000 Mehrfachnetzgerät is een Lineaire Voeding / laboratoriumvoeding uit de jaren ’70 die verschillende spanningen en stromen combineert in één apparaat. De maximale uitgangsspanning kan tot 105 V bedragen door de interne voedingen in serie te schakelen.
Deze aankoop via Marktplaats is een volgende project, ik hoop deze in zijn oude glorie te kunnen herstellen. Wie heeft er nog documentatie, schema’s en dergelijke van deze mooie vintage lineaire voeding?
Deze voeding komt volgens de aanbieder van de ontwikkelafdeling van Philips te Eindhoven, waar deze in 1975 in gebruik is genomen. (Zie Sticker: datum 28.2.75)
Multivoeding
Multivoeding “Alfa N 3000”
Neumüller GmbH introduceerde in de jaren ´70 de “Alfa N 3000”, een multivoeding voor vijf spanningen in een 19-inch rackbehuizing.
Deze levert de volgende spanningen: 2 x 0…30V, 2A; 5V, 5A; ±15V, 1A. Alle uitgangen zijn kortsluitvast.
De Alfa System N 3000 5-voudige voeding combineert de meestgebruikte spanningen in het laboratorium in één apparaat. Door de afzonderlijke voedingen in serie en parallel te schakelen, wordt een breed scala aan spanningen en stromen bereikt. De maximale uitgangsspanning is 105 V en de maximale uitgangsstroom is 4 A.
Specificaties en Functies
Dit apparaat werd in de jaren zeventig geproduceerd, en informatie is afkomstig uit oude vakbladen zoals Funktechnik.
Type apparaat: Een multifunctionele laboratoriumvoedingseenheid (“Mehrfachnetzgerät”).
Doel: Ontworpen om de meest voorkomende spanningen die in een laboratorium nodig zijn, in één behuizing aan te bieden.
Flexibiliteit: Mogelijkheid tot serie- en parallelschakeling van de interne voedingen om een breed scala aan spanningen en stromen te genereren.
Maximale uitgangsspanning: De maximale spanning die bereikt kan worden, is 105 V.

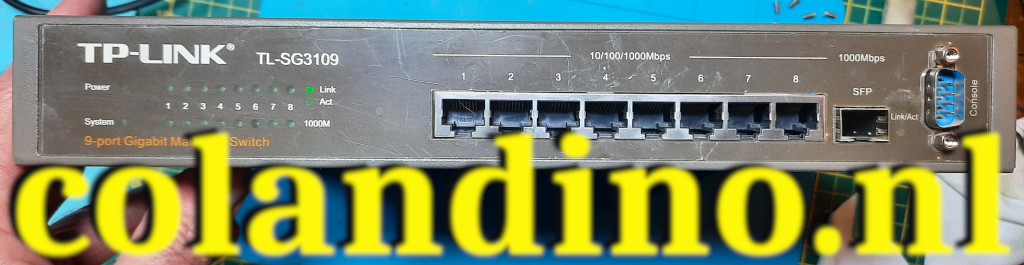

Net even een snelle blik geworpen en het is dus een elco van de voeding die aan zijn eindje is. (De Condensatorplaag periode?)

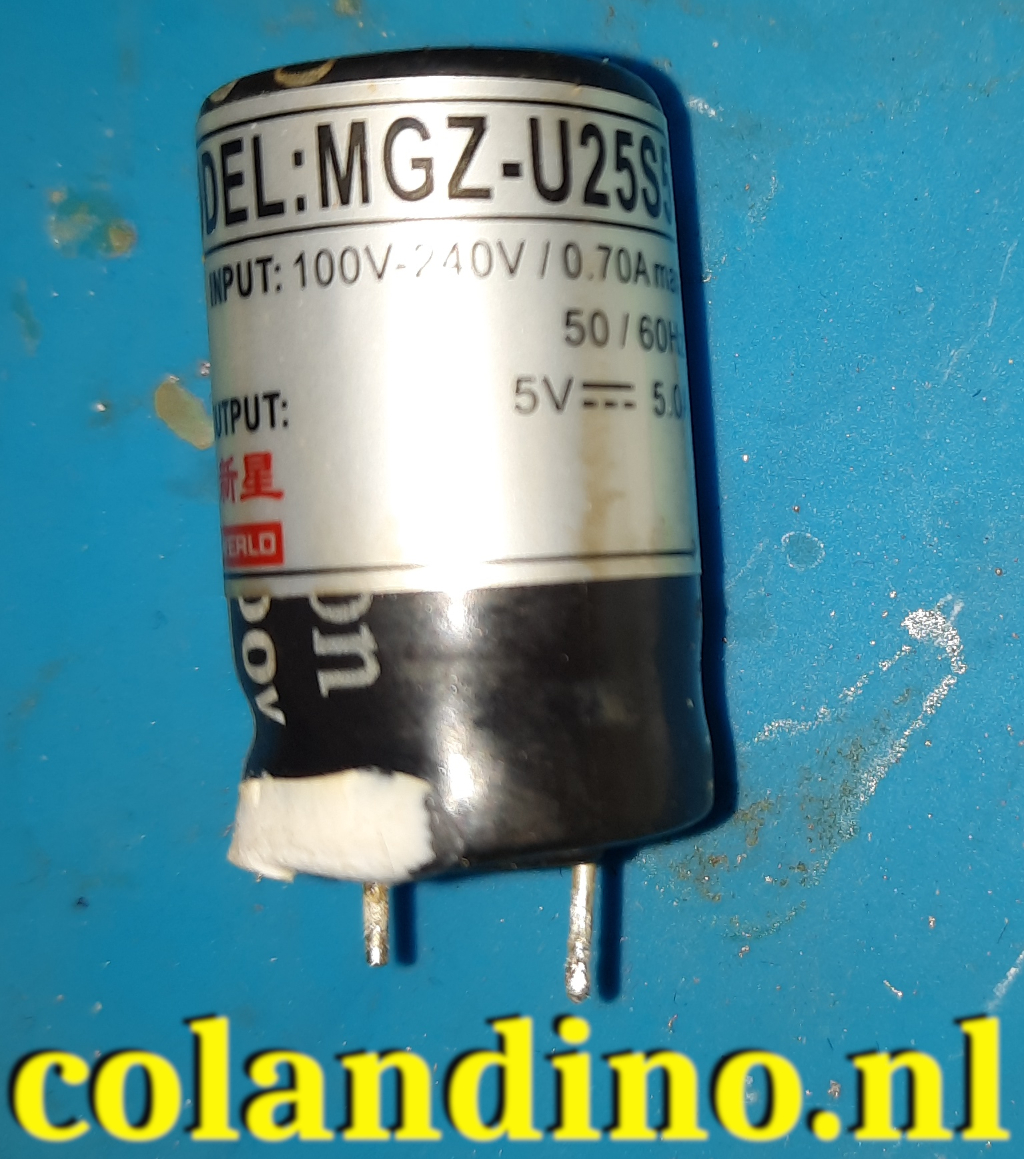

Condensator: CapXon: Model: MGZ-U25S5
Een mooie sticker op de cap van het merk CapXon: Model: MGZ-U25S5.
Deze is 68 uF en 400 Volt, met de afmetingen 16 mm x 26 mm, en een pinafstand van 8 mm, deze heb ik helaas niet op voorraad, dus bij de bestelling van deze week gevoegd.

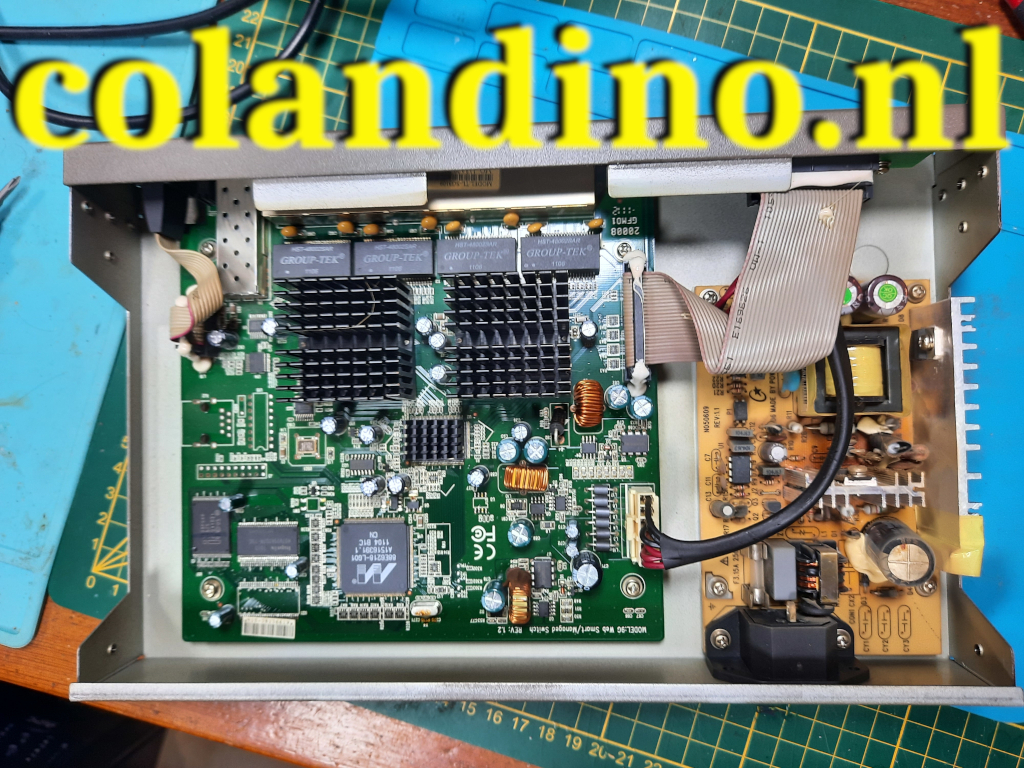

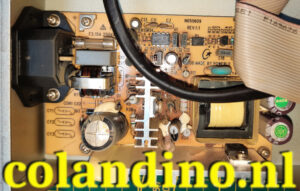

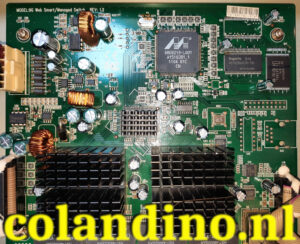

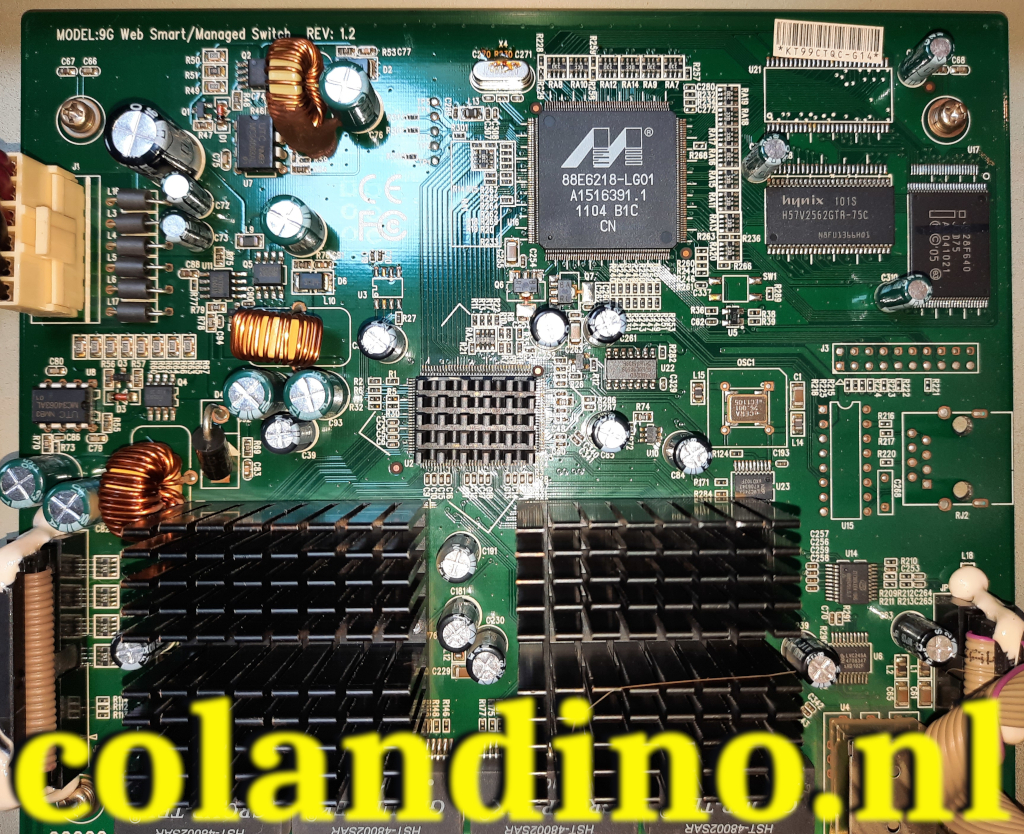

Voedingsprint van de TP-Link TL-SG3109Mainboardprint van de TP-Link TL-SG3109
*** UPDATE 20 november 2025 ***

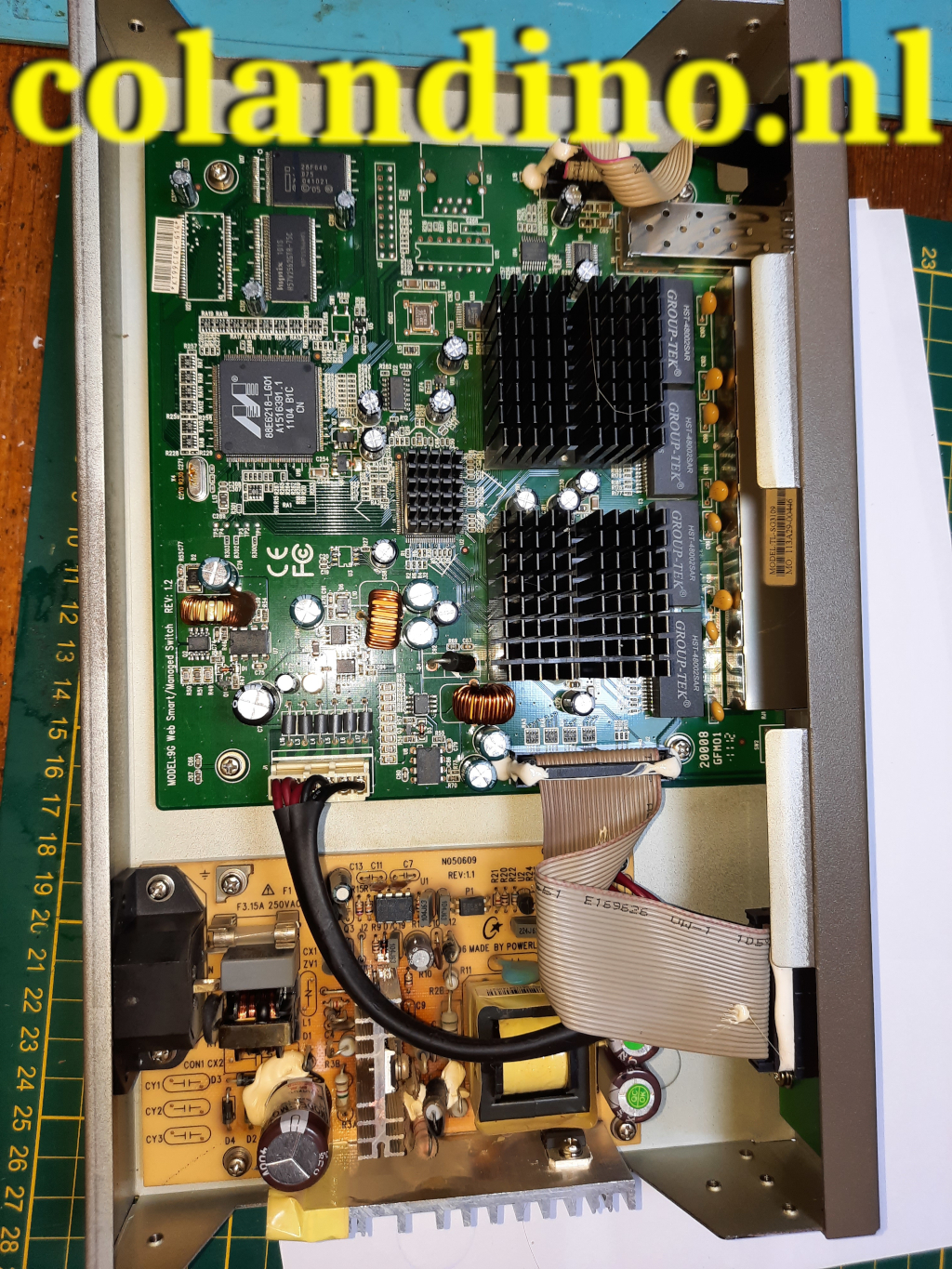

Condensator is nu vervangen en de switch werkt weer naar behoren.

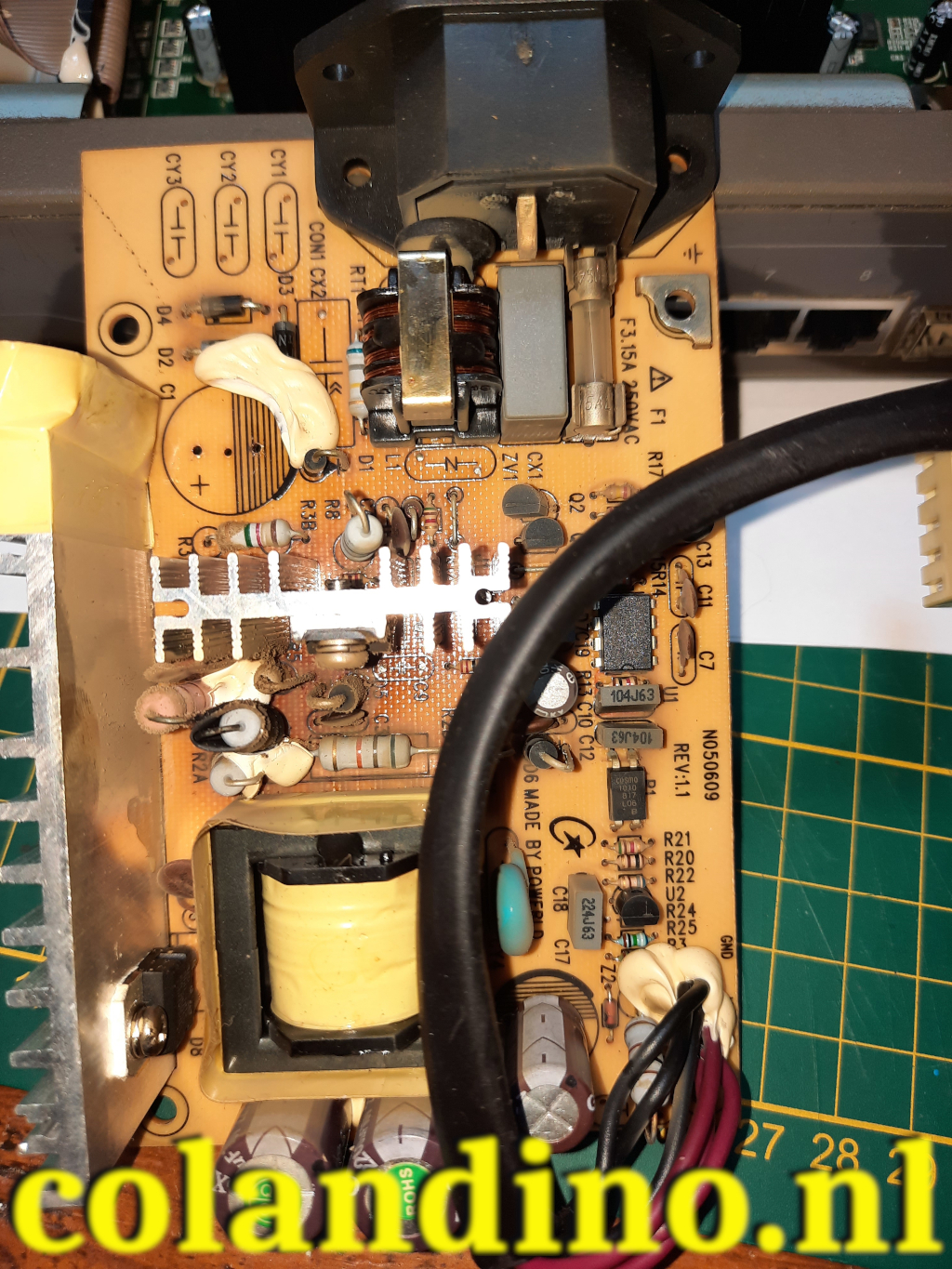

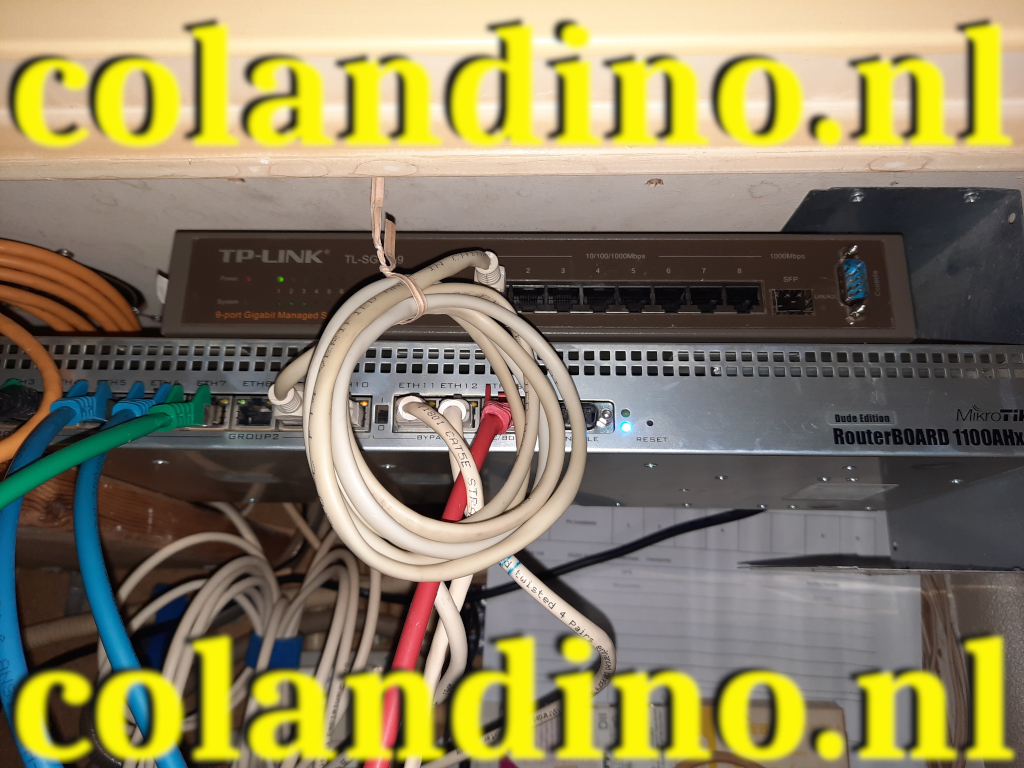

De voedingsprint zonder de oude condensatorCondensator is nu vervangen en de switch werkt weer naar behoren.De switch terug in zijn vertrouwde omgeving
2 x 1000 µF radiaal 20% 10V RADIAL (besteld – 10 september 2025)
Cooler Master ‘real’ power M620Cooler Master ‘real’ power M620, de pootjes zijn na plaatsen weer opnieuw verhit en recht gebogen voor de volgende reparatie!Cooler Master ‘real’ power M620Cooler Master ‘real’ power M620
Nog geen suc6, alle spanningen zijn in orde met tester, maar bij belasting herstart na 5 seconden, de 2 x 1000 µF nog vervangen voor verder testen.
*** Update 14 september 2025 ***
Condensators 1000 µF vervangen, voeding werkt weer als nieuw!
In deze blog geven we een kort technisch overzicht van de meest voorkomende transformator-metingen en hoe deze metingen worden gedaan.
Transformatoren worden meestal getest en gemeten met LCR-meters. Als u niet bekend bent met LCR-meters of als u een korte opfriscursus wilt, kunt u de presentatie over het begrijpen vanLCR-meters bekijken voordat u hiermee begint.
Over transformatoren
Transformators testen
Laten we beginnen met een korte bespreking van wat we bedoelen met transformatoren.
—> Transformatoren zijn apparaten die voornamelijk worden gebruikt om wisselspanning niveaus om te zetten in bijvoorbeeld:
een step-up transformator verhoogt de spanning.
een step-down transformator verlaagt de spanning.
—> Naast het omzetten van spanningen kunnen transformatoren worden gebruikt in andere toepassingen zoals:
impedantieaanpassing.
—> Een andere veelvoorkomende toepassing van transformatoren is:
isolatie, wat vaak wordt gebruikt om veiligheidsredenen.
—> Deze blog behandelt metingen die zijn uitgevoerd aan transformatoren die in de elektronica worden gebruikt.
