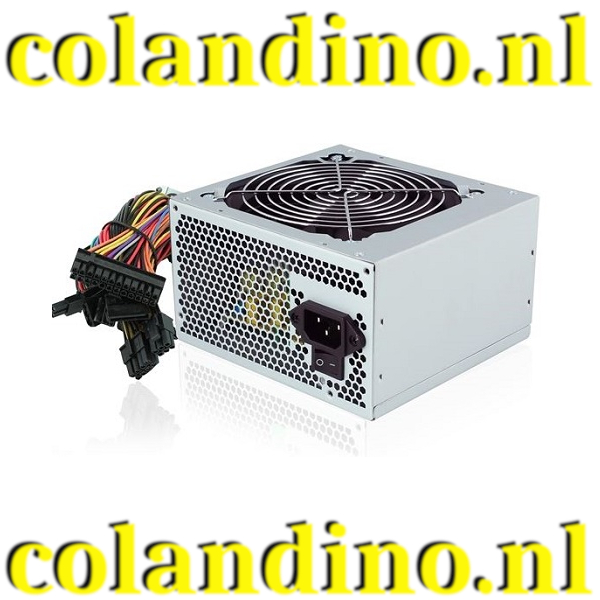

Er zijn nogal wat mensen die tegen de vernieuwde ATX 2.x standaard aanlopen, vandaar dat ik de pinout daarvan heb toegevoegd. Je kunt eenvoudig zelf een converter maken met onderstaande info:
| ATX 1.x 20pin <> ATX 2.x/BTX/EPS 24pin converter – mobo connector | |||||
 (20 pin Female Molex 39-29-9202 op het moederbord) (20 pin Male Molex 39-01-2200 aan de voedingskabel) |
|||||
 (24 pin Female Molex 39-29-9242 op het moederbord) (24 pin Male Molex 39-01-2240 aan de voedingskabel) |
|||||
| ATX 2.x 24 Pin |
Naam | Kleur | Omschrijving | ATX 1.x 20 Pin |
|
| 1 | 3.3V | Oranje | +3.3 VDC | 1 | |
| 2 | 3.3V | Oranje | +3.3 VDC | 2 | |
| 3 | GND | Zwart | Ground | 3 | |
| 4 | 5V | Rood | +5 VDC | 4 | |
| 5 | GND | Zwart | Ground | 5 | |
| 6 | 5V | Rood | +5 VDC | 6 | |
| 7 | GND | Zwart | Ground | 7 | |
| 8 | PWR_OK | Grijs | Power Ok (+5V & +3.3V is ok) | 8 | |
| 9 | 5VSB | Paars | +5 VDC Standby Voltage (max 10mA) | 9 | |
| 10 | 12V | Geel | +12 VDC | 10 | |
| 11 | 12V | Geel | +12 VDC | 10 | |
| 12 | 3.3V | Oranje | +3.3 VDC | 2 | |
| 13 | 3.3V | Oranje (Bruin) | +3.3 VDC (Sense) | 11 | |
| 14 | -12V | Blauw | -12 VDC | 12 | |
| 15 | GND | Zwart | Ground | 13 | |
| 16 | /PS_ON | Groen | Power Supply On (active low) | 14 | |
| 17 | GND | Zwart | Ground | 15 | |
| 18 | GND | Zwart | Ground | 16 | |
| 19 | GND | Zwart | Ground | 17 | |
| 20 | NC | Wit | Niet gebruikt (-5 VDC bij ATX) | 18 | |
| 21 | 5V | Rood | +5 VDC | 19 | |
| 22 | 5V | Rood | +5 VDC | 20 | |
| 23 | 5V | Rood | +5 VDC | 20 | |
| 24 | GND | Zwart | Ground | 17 | |
Wil je van je PC voeding een ‘labvoeding’ maken kun je dat op de volgende manier:
Deze is echter nooit zo stabiel als een echte labvoeding, maar voor de meeste thuisprojecten prima bruikbaar. Meet echter altijd met een betrouwbare multimeter de spanningen na en noteer deze voor je gebruikers gaat aansluiten en de boel afbrand, dat is dan natuurlijk geheel je eigen schuld, dit is alleen een voorbeeld en geen handleiding.
Update maart 2017: Er zijn tegenwoordig ook printjes in de handel welke ja rechtstreeks op een 24 pin molex kan aansluiten, deze zijn gezekerd en hebben uitgangen met de juiste spanningen.
Bronnen:
– http://www.overclockers.com/tips1137/
– http://www.hardwarebook.net/connector/power/atxpower.html
– http://www.hardwarebook.net/connector/power/sfxpower.html
– http://www.antec.com/pdf/manuals/Neopower_EN_Manual.pdf
– http://www.ssiforum.org/P…ies/EPS12V_Spec 2_1.pdf
– http://www.com-tra.de/img/p/06307_m.jpg
