    LED-symbool: De betekenis, variaties en polariteit
    LED-symbool: De betekenis, variaties en polariteit

    In de elektronica heeft elke component een eigen grafische weergave in het schakelschema. Met behulp van deze symbolen kunnen we snel de structuur en het werkingsprincipe van de schakeling begrijpen. Het symbool van de lichtgevende diode (LED) is een van de meest voorkomende en gemakkelijkst te herkennen symbolen. Een LED-symbool geeft niet alleen aan dat er een LED-component in de schakeling aanwezig is, maar informeert ons ook over de polariteit, de werkingsrichting en de specifieke rol die de LED in de schakeling speelt.

    Deze blog geeft je een systematisch inzicht in de structuur van LED-symbolen, veelvoorkomende tekenmethoden, hun toepassingen in schakelschema’s en een aantal historische achtergronden bij de ontwikkeling van LED-diodes. Daarnaast laat dit artikel je ook zien hoe je snel de anode en kathode van een LED kunt identificeren, waarom er verschillende LED-kleuren zijn en welke veelvoorkomende typen LED’s in huidige elektronische producten voorkomen. Al met al heb je na het lezen van dit artikel een uitgebreide en diepgaande kennis van lichtgevende diodes (LED’s).

    Lichtgevende diode begrijpen

    LED’s, de volledige naam is Light Emitting Diode, zijn een zeer belangrijke halfgeleider in de elektronica. Net als gewone diodes kan stroom er slechts in één richting doorheen en wordt deze in de tegenovergestelde richting geblokkeerd. LED’s kunnen echter niet alleen de stroomrichting regelen wanneer ze in doorlaatrichting zijn voorgespannen, maar ook direct licht uitzenden.
    Het licht dat een led uitstraalt, is niet één lichtbron, maar wordt bepaald door de led-chip erin. Het halfgeleidermateriaal in de chip en de grootte van de energiebandafstand bepalen de golflengte en kleur van het licht, wat de verschillende led-kleuren zijn die we vaak zien.
    Dankzij het lage stroomverbruik, de lange levensduur en de snelle responstijd worden LED’s veelvuldig toegepast in diverse sectoren: van stroomindicatielampjes op elektronische apparaten tot koplampen van auto’s, verkeerslichten, reclamedisplays en zelfs krachtige verlichtingssystemen in huishoudens en industrieën. Ook in specifieke sectoren zoals infraroodcommunicatie en optische detectie spelen LED-diodes een onvervangbare rol.

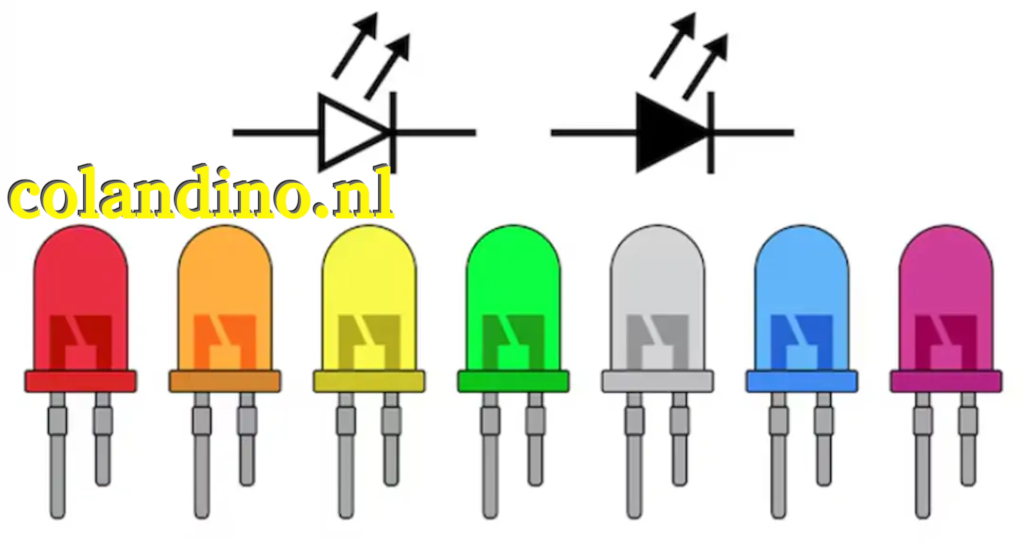

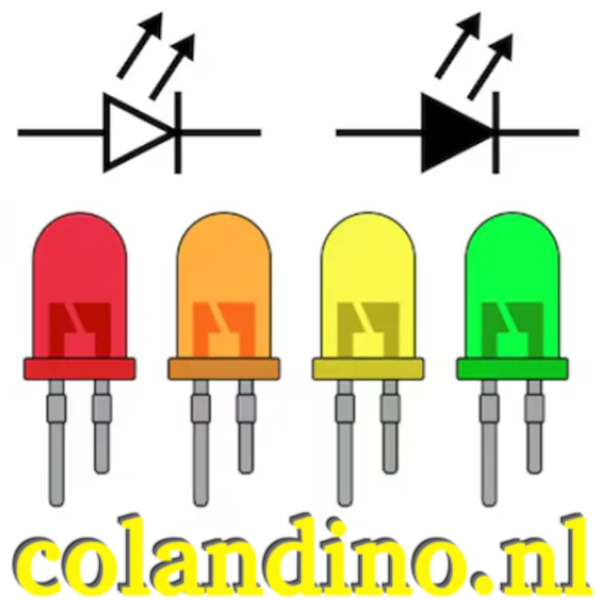

    LED-symbool:

    Het LED-symbool is een verbeterde versie van het reguliere diodesymbool. De structuur bestaat uit verschillende onderdelen:

    • Een driehoek wijst naar een rechte lijn: Dit deel is hetzelfde als dat van een gewone diode, wat aangeeft dat de stroom alleen van de anode naar de kathode kan stromen, wat de unidirectionele geleidingskarakteristiek van de diode weerspiegelt.

    • Twee kleine pijltjes die naar buiten wijzen: dit is het belangrijkste verschil met gewone diodes. De pijltjes geven aan dat de led licht kan uitzenden, wat symboliseert dat er fotonen vrijkomen uit de led-chip.
    Lees verder → Bericht ID 47974

    Gerelateerde berichten:

    Soorten RGB strips LiFi het nieuwe WiFi? Kleurcodes voor weerstanden LED weerstand berekenen RGB LED common anode

    📂Dit bericht is geplaatst in LED 📎en getagd

  • Stroom

    Geplaatst op door colani Reactie

    Elektrische stroom

    Elektrische stroom is het transport van elektrische lading. In een elektrisch netwerk vindt dit transport voornamelijk plaats door de beweging van elektronen door geleiders en halfgeleiders onder invloed van een potentiaalverschil. Ook de beweging van ionen in een elektrolyt of een plasma veroorzaken een elektrische stroom. In al deze gevallen vindt het ladingstransport plaats door de verplaatsing van ladingdragers. Daarnaast ontstaat ook een elektrische stroom als verandering van de elektrische flux, zoals tussen de platen van een condensator gedurende het laden en ontladen, zonder dat zich ladingsdragers verplaatsen.

    De sterkte van elektrische stroom wordt gemeten in ampère (A), als de hoeveelheid per tijdseenheid verplaatste lading, en wel in coulomb (C) per seconde (s): 1 A = 1 C/s.

    In verdunde gassen, elektrolytische oplossingen en gesmolten elektrolyten verplaatsen positieve en negatieve ionen zich in tegengestelde richtingen; in een metalen geleider bewegen de negatief geladen elektronen zich van de negatieve (elektronenoverschot) naar de positieve (elektronentekort) pool.

    Richting en sterkte

    Traditioneel wordt elektrische stroom uitgedrukt als de verplaatsing van positieve lading. Toen het bekend werd dat elektrische stroom doorgaans wordt veroorzaakt door elektronen die zich in tegengestelde richting verplaatsen, heeft men het elektron per definitie een negatieve lading toegekend. De oude definitie van stroomrichting bleef daardoor van kracht.

    Elektrische stroomsterkte wordt doorgaans weergegeven met de letter I (van intensiteit) en kan worden beschreven als verplaatsing van elektrische lading per tijdseenheid. Voor een stroom met constante sterkte is: Lees verder → Bericht ID 47974
