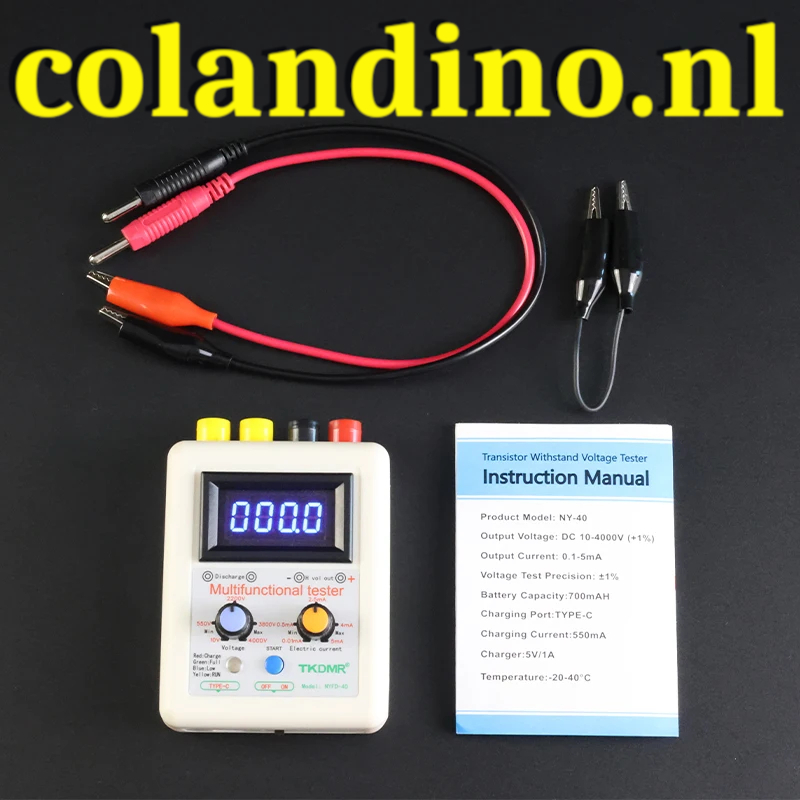

TKDMR NY-40 0-4000V spanningsbestendig capaciteitstest en spanningsontlading 2-in-1 tester, spanningsbestendigstest, ontladingstool
Een multifunctionele transistorweerstandspanningstester
Gebruiksaanwijzing
- Productmodel: NY-40
- Uitgangsspanning: DC 10-4000 V (+1%)
- Uitgangsstroom: 0,1-5 mA
- Nauwkeurigheid spanningstest: ±1%
- Batterijcapaciteit: 700 mAh
- Laadpoort: TYPE-C
- Laadstroom: 550 mA
- Lader: 5 V/1 A
- Temperatuur: -20-40 °C
- Open circuit spanning instellen: Houd de START-knop ingedrukt en draai de blauwe knop naar de juiste spanning.
- Kortsluitstroom instellen: Draai de oranje knop naar de juiste stroom. (De stroomsterkte wordt niet weergegeven, u kunt een multimeter aansluiten op de tester en op de START-knop drukken om de stroomsterkte af te lezen.)
- Tijdens het testen: Controleer de polariteit tijdens het testen. Zorg ervoor dat de klemmen goed werken.
- Als de spanningstest overeenkomt met de spanning die u hebt ingesteld, betekent dit dat de ingestelde spanning te laag is. De spanning moet dan stijgen naar de juiste waarde.
Kennisgeving
- De spanningsaanpassing moet meer dan 1,5x de spanning van de testtransistor bedragen.
- Zorg ervoor dat de polariteit correct is en dat de klemmen goed werken.
- Laat elke test niet langer dan 1 minuut duren.
- Niet geschikt voor het testen van condensatoren met een hoge capaciteit, zoals supercondensatoren.
- Bij het testen van een condensator: Als de spanning niet binnen 5 seconden stijgt, kan de condensator kapot zijn. Stop de test onmiddellijk. LET OP: onmiddellijk.
- Hoogspanningsbooglassen is verboden
Spanninginstellingen
De spanningsinstelling moet meer dan 1,5x de spanning van de testtransistor bedragen. Bijvoorbeeld: bij het testen van de IN4007 (1000 V) moet de spanning hoger zijn dan 1000 * 1,5 = 1500 V. b. Stel bij het testen van de transistor met onbekende parameters de spanning in op de maximale waarde en de stroom op de minimale waarde.
- Stel de stroom in het algemeen in op de maximale waarde (5 mA) bij het testen van: elektrolytische condensatoren; LED’s; hoogvermogenhalfgeleiders; zenerdioden onder 20 V; enz.
- Stel de stroom in op ongeveer 1 mA om schade te voorkomen bij het testen van: zenerdioden boven 20 V; MOV; SMD-condensator; enz.
- Stel de stroom in op de minimale waarde (0,1 mA) bij het testen van gevoelige componenten.
Algemene componenttestparameters instellingen en bedradingsschema’s
Voorbeeldmodel: 25N120 (25 A 1200 V). (Zie: Afbeelding 1)
- Spanning instellen op 1200 V * 1,5 = 1800 V, stroomsterkte 5 mA.
- G en E sluiten kort en verbinden met (-), C verbinden met (+).
- Houd de blauwe knop ingedrukt om de test te starten. Het display toont de spanning van C → E.
LET OP: De spanning van G → C en G → E kan niet worden getest.
MOS-TEST: Voorbeeldmodel: IRF9540 (23A 100V) (Zie: Afbeelding 2)
- Spanning instellen op 100 V * 1,5 = 150 V, en 5 mA
- G en S maken kortsluiting en verbinden met (+), D verbinden met (-).
- Houd de blauwe knop ingedrukt om de test te starten. Op het display verschijnt:
LET OP: De spanning van G → D en G → S kan niet worden getest.
TRIODETEST: Voorbeeldmodel: PNP-triode SS8050 (1,5 A, 40 V) (Zie Afbeelding 3)
- Spanning instellen op 40 V * 1,5 = 60 V,
- Stroom < 1 mA.
- E verbinden met (+), C verbinden met (-),
- B wordt niet gebruikt.
- Houd de blauwe knop ingedrukt om de test te starten. Op het display verschijnt de spanning van E→C
LET OP: De spanning van B→C en B→E kan niet worden getest.
DIODE-TEST:
A. LED-TEST
- Stel de spanning in op 50V, stroomsterkte 5mA.
- (+) van de LED aansluiten op de RODE clip, (-) van de LED aansluiten op de ZWARTE clip.
- Houd START ingedrukt. Als de LED brandt, is het goed.
B. Spanningsregelaar-D-stroomtest (Zie afbeelding 4)
- Stel de spanning in op 500V. Stroom 1mA,
- (+) van de diode aansluiten op de ZWARTE clip, (-) van de diode aansluiten op de RODE clip.
- Houd de blauwe knop ingedrukt. Op het display wordt de spanning van de diode weergegeven.
C. GELIJKRICHTERDIODE TEST
- Spanning instellen op 2000V, stroom < 1mA.
- (+) van de diode aansluiten op de ZWARTE clip, (-) van de diode aansluiten op de RODE clip.
- Houd de blauwe knop ingedrukt. Op het display wordt de sperspanning van de diode weergegeven.
BIDIRECTIONELE TRIODE THYRISTOR TEST (Zie afbeelding 5)
Voorbeeldmodel: BTA16-800CW (16A 800V)
- Spanning instellen op 800V*1,5=1200V, stroom 5mA.
- G wordt niet gebruikt, T1-T2 verbinding Geen polariteit.
- Houd de START-knop ingedrukt. Op het display wordt de uitgangsspanning van T1→T2 weergegeven.
- Als de spanning te laag is, druk dan op START en houd deze ingedrukt. De spanning gaat dan langzaam van klein naar groot, en dan plotseling weer omlaag. Op dat moment is de maximale spanning bereikt.
LET OP: De spanning van G→T1 en G→T2 kan niet worden getest.
UNIDIRECTIONELE TRIODE THYRISTOR TEST (Zie afbeelding 6)
Voorbeeldmodel: TYN1225 (25A 1200V)
- Spanning instellen op 1200V*1,5=1800V, stroom 5mA.
- A verbindt met (+), K verbindt met (-), G wordt niet gebruikt.
- Houd START ingedrukt. Op het display wordt de uitgangsspanning van A→K weergegeven.
LET OP: De spanning van G→A en G→K kan niet worden getest.
