    We geven er een draai aan…
    Draaien is een verspaningstechniek, waarbij het metaal op een draaibank wordt bewerkt. Het materiaal draait rond en voert de snijbeweging uit, doordat de beitel in een bepaalde richting beweegt. Er zijn allerlei vormen van draaien, zoals langsdraaien, dwarsdraaien, steken, profieldraaien, conusdraaien en kopieerdraaien.

    Algemeen

    Technische fische onderdelen Chiu - Ting CT-918 AM draaibank
    Technische fische onderdelen Chiu – Ting CT-918 AM draaibank

    Een metaaldraaibank is een machine waarmee metalen of kunststoffen werkstukken worden gedraaid/gemaakt. De draaibank bestaat uit een gietijzeren gestel of geraamte. Door een elektromotor wordt via een v-snaar de klauwplaat, welke op de hoofdas wordt bevestigd, aangedreven.

    De draaibank bestaat verder uit een support waarin de beitels voor het draaiwerk worden vastgezet. Dit beitelsupport kan zowel handmatig als automatisch over een zwaluwstaartbed worden voortbewogen. Aan het andere uiteinde van de draaibank zit de “losse kop” waarin een vast of meedraaiend center kan worden geplaatst. Ook een boorkop of een boor met grotere diameter kunnen hier worden vastgeklemd.

    Op een metaaldraaibank kan behalve in- en uitwendig draaiwerk ook schroefdraad gesneden worden. Door verschillende tandwielverhoudingen te gebruiken kunnen diverse soorten schroefdraad worden gesneden. De meest voorkomende schroefdraad hier op het Europese vasteland is de Metrische draad. Er is ook Engelse (schroef)draad, Whitworth genoemd, waarvan de spoed (hier het aantal gangen per inch) en de tophoek de voornaamste verschilpunten tussen de WW en de Metrische schroefdraad zijn.

    Bouw

    Kenmerkend voor een draaibank is dat bij een draaibank het snijgereedschap (draaibeitel) stilstaat. Meestal wordt een te bewerken onderdeel ingeklemd in een klauwplaat die bevestigd is aan een horizontale as die het werkstuk ronddraait.

    De draaibank bestaat veelal uit een gietijzeren constructie, het deel dat op de grond staat heet de voet en daarbovenop staat het draaibankbed. Bij grotere draaibanken zijn voet en bed uit twee delen gemaakt, bij bijvoorbeeld een tafeldraaibank bestaan de voet en het bed uit een enkel stuk gietijzer.

    De aandrijving gebeurt meestal met een elektromotor via een overbrengingssysteem bestaande uit V-riemen en/of tandwielen met een keuze uit verschillende toerentallen. De aandrijving kan ook uitgevoerd worden een frequentieregelaar die zorgt voor verschillende aandrijfsnelheden van de elektromotor.

    Geschiedenis

    De draaibank is een zeer oude machine die al gebruikt werd in Assyrie en het klassieke Griekenland. De oorsprong van het draaien vinden we rond 1300 v.Chr. toen de Grieken een tweepersoonshoutdraaibank ontwikkelden. Een persoon draaide het werkstuk met een touw terwijl een andere persoon een scherp voorwerp gebruikte om vormen in het hout te snijden. In het Romeinse rijk werd een draaiboog (soort strijkstok) toegevoegd. In de middeleeuwen werd het handdraaien vervangen door een pedaal zodat de handen vrijkwamen om de verschillende beitels vast te kunnen houden. Dit type draaibank is tot in het begin van de 20e eeuw veel gebruikt en nog in gebruik in diverse ontwikkelingslanden.

    De eerste industriële metaaldraaibank werd door de Nederlander Jan Verbruggen, meestergieter in de zware geschutgieterij in Den Haag, in 1757 ontworpen en in gebruik genomen. In 1770 werd hij benoemd tot meestergieter in de geschutgieterij in het Royal Arsenal in Woolwich. Hier installeerde hij eenzelfde horizontale, door paarden aangedreven draaibank waarvan een set van 50 gedetailleerde camera-obscura-tekeningen bewaard zijn gebleven (zie bijgevoegd voorbeeld). Henry Maudslay, die later onder andere het automatisch draaien van schroefdraden op de draaibank uitvond, werkte ook in de werkplaats van Jan Verbruggen in Woolwich.

    Soorten draaibanken

    In de conventionele draaibanken kunnen diverse soorten uitvoeringen worden onderscheiden, met of zonder computeraansturing, te weten:

    1. Centerdraaibank: wordt gebruikt voor stukken met een centerpunt aan beide kopzijden en geen mogelijkheid tot klemmen op het stuk.
    2. Universele draaibank: de meest bekende vorm, wordt veelal gebruikt voor stuk- en herstellingswerken. Door demontage van de klauwplaat kan er een centerdraaibank van gemaakt worden doordat er in de spil een conus zit.
    3. Kopdraaibank: een universele draaibank voor stukken met een diameter tot soms wel 3,5 meter. Er ontbreekt vaak wel de losse kop op deze soort, nadeel is dat het opspannen van het stuk veel tijd kost en dat de hoofdspil sterk op buigen wordt belast.
    4. Carrouseldraaibank: een verticaal opgestelde kopdraaibank, met de voordelen van de kopdraaibank maar geen belasting op buigen van de spil. Sommige versies hebben ook de mogelijkheid om met meerdere beitels tegelijk te kunnen werken.
    5. Kopieerdraaibank: een draaibank gebruikt voor het maken van series gelijke stukken. Hierbij loopt een taster over een mal en de vorm van de mal wordt aan een beitel doorgegeven en zo op een werkstuk gedraaid. Deze is vervangen door de computer numerical control (CNC) machines.
    6. Revolverkopdraaibank: gebruikt voor het vervaardigen van series gelijkvormige stukken. Principieel is dit een universele draaibank, maar met een beitelhouder voor soms wel 8 gereedschappen die men kan ronddraaien (zoals bij een trommelrevolver).

    Instellingen

    Opbouw van een oudere draaibank uit 1911. Met a = bed, b = geleiding (met dwarsslede en beitelhouder), c = kop, d = terugversnelling (met overbrenging naar ondergelegen spindel) e = kegel voor riemaandrijving van een externe voeding, f = frontpaneel gemonteerd op spindel, g = losse kop. h = spindel.
    Opbouw van een oudere draaibank uit 1911. Met a = bed, b = geleiding (met dwarsslede en beitelhouder), c = kop, d = terugversnelling (met overbrenging naar ondergelegen spindel) e = kegel voor riemaandrijving van een externe voeding, f = frontpaneel gemonteerd op spindel, g = losse kop. h = spindel.

    Het toerental wordt afgestemd op het te bewerken materiaal (de specifieke snijsnelheid, die voor elk materiaal anders is) en de diameter van het te draaien werkstuk.

    Hierbij gebruikt men de volgende formule:

    n = ( V c ∗ 1000 ) / ( π . d ) , {\displaystyle n=(V_{c}*1000)/(\pi .d),}

    Waarbij:

    • n: het toerental, in toeren/min
    • Vc: de snijsnelheid, in m/min
    • d: de diameter van het werkstuk, in mm

    Bij het gebruik van een industriële draaibank, waarbij door middel van hendels de toerentallen en voedingen worden ingesteld, is het volgende zeer belangrijk: het toerental van de hoofdspil mag slechts bij stilstand veranderd worden en de voedingen tijdens werking van de draaibank. Het kan dus soms gebeuren dat de tandwielen niet goed in elkaar grijpen bij het wisselen van hoofdspiltoerental, het volstaat hierbij om de klauwplaat met de hand te bewegen, men zal dan voelen dat de hendels op hun juiste plaats vallen als men de klauwplaat een beetje verdraait. Er bestaan ook systemen voor traploze snelheidsregeling bij conventionele machines in de vorm van frequentieomzetters.

    Losse kop en bed

    Meedraaiend center (boven), vast center (onder)
    Meedraaiend center (boven), vast center (onder)

    Rechts bevindt zich de losse kop, hierin kan een vast of meedraaiend center worden geplaatst, zodat het werkstuk aan beide uiteinden ondersteund wordt. Ook bestaat de mogelijkheid om er een boorkop of een grotere boor rechtstreeks in te zetten.

    De losse kop kan verplaatst worden langs het bed. Het bed bestaat uit twee geleiders die heel zuiver zijn geslepen. In het bed is een trapeziumvormige rand geslepen, zodat bij slijtage op het bed er geen zijdelingse speling ontstaat maar enkel de support naar onder toe zakt (een zeer kleine verplaatsing overigens).

    Bij het bed zijn er 2 keuzemogelijkheden: inductiegehard of niet. Inductiegehard is duurder maar op termijn heeft dit enkel voordelen doordat het bed minder vatbaar is voor beschadiging van spanen of slijtage door gebruik. De beitelwagen, ook weleens langsslede of support genoemd, kan over het bed verplaatst worden (voeding). Dit support kan zowel handmatig alsook automatisch door middel van een nauwkeurige schroefdraadstang worden voortbewogen, afhankelijk van de grootte van de draaibank kan dit trapeziumdraad of zaagtanddraad zijn, beide geschikt voor het opnemen van zware axiale belastingen op deze as. Hierbij moet er op gelet worden dat bij het gebruik van automatische voeding men de slede niet heeft vastgezet met de blokkeerschroeven, dit kan zware schade veroorzaken aan het bed.

    Dwarsslede en beitelhouder

    De dwarsslede is de tweede van een combinatie van drie sleden, haaks ten opzichte van elkaar opgesteld. Ook deze kan meestal met automatische voeding worden bewogen. Hierop staat dan nog een beitelslede waarop een beitelhouder geplaatst is waarin men, afhankelijk van het model, één of meerdere beitels kan plaatsen. Hoe deze beitels worden vastgehouden in de beitelhouder verschilt, het belangrijkste is dat de beitelpunt op centerhoogte staat in verband met snijkrachten en afwerking van het stuk.

    Er zijn verschillende soorten beitelhouders die het mogelijk maken snel beitels te wisselen voor verschillende toepassingen. Een voorbeeld is meerdere beitels in een houder. Deze systemen zijn in hoogte verstelbaar waardoor centerhoogte gehaald kan worden.


  • Componententesters

    Als affiliate van Amazon, Banggood, en AliExpress verdien ik aan de in aanmerking komende aankopen via de sponsor-advertenties op sommige pagina’s op dit blog.

    Voor het testen van componenten kunt u kiezen uit een groot aantal apparaten die wat specificaties betreft op elkaar lijken als twee druppels water. Onderscheidende eigenschap is de presentatie: als bouwpakket, als kale gemonteerde print of als kant-en-klaar apparaat in een behuizing.


    Atlas DCA55

    De DCA55 is compatibel met transistors (zowel germanium als silicium), darlingtons, MOSFET’s, junction FET’s, thyristors en triacs met laag vermogen, LED’s, diodes en diodenetwerken en voert onmiddellijk een gedetailleerde componentanalyse uit, zodat gebruikers snel gedetailleerde informatie over aangesloten componenten kunnen raadplegen.


    Atlas DCA75 pro

    De DCA75 van Peak Electronics is een analyse apparaat voor halfgeleiders. De meter herkent en analyseert onder andere bipolaire en darlington transistoren, meerdere types MOSFET, FET’s, triac’s, thyristoren en verschillende types diodes waaronder meer- of enkelkleurige LED’s. Als er een transistor aangesloten wordt op de DCA75 begint deze vanzelf met analyseren en bepaalt hij het type halfgeleider dat aangesloten is. Als deze herkend is kan er met behulp van een knop meer informatie op het scherm weergegeven worden, zoals bijvoorbeeld karakteristieke voltages of de pinout van het component.


    LCR-T3, componententester op print

    Kale print van een multifunctionele componententester voor de automatische detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, dioden, weerstanden, condensatoren en spoelen. Voeding via 9 V batterij. Toont de aansluitgegevens van het onderdeel op het display.


    LCR-T4, componententester op print

    Kale print van een multifunctionele componententester voor de automatische detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, dioden, weerstanden, condensatoren en spoelen. Voeding via 9 V batterij. Toont de aansluitgegevens van het onderdeel op het display.


    Bouwpakket van een componententester

    Bouwpakket van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, weerstanden, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 30 pF ~ 10 mF, spoelen: 0,01 mH ~ 10 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Voeding via 9 V batterij.


    GM328A, componententester op print

    Kale print van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, weerstanden, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 30 pF ~ 10 mF, spoelen: 0,01 mH ~ 10 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Voeding via 9 V batterij.


    M12864, bouwpakket van een componententester



    Bouwpakket van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Ingebouwde frequentiemeter tot 25 kHz. Voeding via 9 V batterij.


    G783.02528, componententester op print

    Kale print van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Ingebouwde frequentiemeter tot 1 MHz. Voeding via 9 V batterij.


    MK328, componententester op print in behuizing



    In transparante kunststof behuizing gemonteerde print van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Ingebouwde frequentiemeter tot 2 MHz. Voeding via connector, 7 V tot 12 V.


    M328, componententester op print in behuizing



    In een zwarte behuizing gemonteerde print van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Voeding uit 9 V batterij.


    ESR02PRO, componententester in behuizing

    Een kant-en-klare componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,1 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Ingebouwde frequentiemeter tot 2 MHz. Voeding uit 9 V batterij.


    MK-168, componententester in behuizing

    Een kant-en-klare componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,1 Ω ~ 50 MΩ, condensatoren: 30 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Voeding uit 9 V batterij.


    LCR-TC1, componententester in behuizing

    Een kant-en-klare componententester met als onderscheidende elementen een kleurendisplay en oplaadbare accu. Voor de rest zijn de specificaties vrij standaard: detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,01 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Voeding uit meegeleverde oplaadbare lithium-cellen.


    MK-328, componententester in behuizing

    Een kant-en-klare componententester met specificaties die vrij standaard zijn: detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,01 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Geleverd met SMD-adapter. Voeding uit meegeleverde oplaadbare lithium-cellen.


    Naamloze componententester in behuizing

    Een kant-en-klare componententester met een 128 x 160 TFT kleurenscherm en met specificaties die vrij standaard zijn: detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Voeding uit 9 V batterij.


    M328, componententester in behuizing

    Een kant-en-klare componententester met een 128×64 LCD-display met achtergrondverlichting in blauwe kleur en met specificaties die vrij standaard zijn: detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Voeding uit 9 V batterij.


    LC200A, digitale L/C-meter in behuizing


    Meet condensatoren en spoelen met een signaalfrequentie van 500 Hz of 500 kHz. Capacitantie meetbereik: 0,01 pF – 10 uF, inductantie meetbereik: 0,001 μH – 100 mH. Voeding: mini USB-interface of 5 Vdc via meegeleverde 230 V adapter.


    Y294, halfgeleidertester in behuizing


    De DY294 wordt hoofdzakelijk gebruikt voor het testen van de gelijkstroomparameters van halfgeleiders zoals dioden, transistoren, thyristoren, triac’s en veld-effect transistoren. Meet de doorslagspanning tot 1.000 V. De DY294 kan ook worden gebruikt voor het testen van spanningsregelaars van de 78- en 79-series tot 24 V.


    MESR-100, autoranging ESR-meter

    Met de MESR-100 kunt u de ESR van condensatoren meten van 0,001 Ω tot 100,0 Ω. Ondersteuning van in circuit testing. Als testsignaal wordt een sinus van 100 kHz gebruikt. Wordt gevoed uit twee 1,5 V batterijen of een 5 V USB-poort.


    BM4070, digitale LCR-meter

    De BM4070 is een inductantie-, capaciteits- en weerstandsmetende LCD-meter. Het apparaat werkt met een dubbele integrale A/D-converter met drie metingen per seconde.
    Capaciteit: 200 pF / 2 nF / 20 nF / 200 nF / 2 μF / 20 μF / 200 μF / 2.000 μF
    Inductie: 200 uH / 2 mH / 20 mH / 200 mH / 2 H
    Weerstand: 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 20 MΩ


    M4070, LCR-meter volgens het brug-principe

    De M4070 is een vol-automatische LCR-tester, met een testsignaal waarvan de frequentie kan oplopen tot 500 kHz. Zeer geschikt voor het meten van kleine weerstanden, condensatoren en inducties. Biedt een zeer stabiele en hoge resolutie meting tot vijf cijfers. Meetbereiken van 0,00 pF tot 100,00 mF, 0,00 µH tot 100,00 H en 0,00 Ω tot 10,000 MΩ. Deze meter maakt gebruik van twee meetmethoden, namelijk LC-oscillatie en RC-oscillatie. Voeding uit 3,7 V Li-Polymeer batterij.


    HP-4070C, SMD-tester in de vorm van een pincet

    De HP-4070C is een batterijgevoede kleine meter, die speciaal wordt toegepast om SMD weerstanden, condensatoren, dioden en LED’s te meten en te testen. Meet weerstanden van 600 Ω tot 60 MΩ en condensatoren van 9,999 nF tot 99,9 mF. Dioden en LED’s worden getest met een meetstroom van 1,5 mA. Wordt gevoed door twee 1,5 V type-AAA batterijen.


    BM8910, SMD-tester in de vorm van een pincet



    De BM8910 is een batterijgevoede kleine meter, die speciaal wordt toegepast om SMD weerstanden, condensatoren, dioden en LED’s te identificeren en te testen. Meet weerstanden van 300 Ω tot 30 MΩ en condensatoren van 3 nF tot 30 mF. Dioden en LED’s worden getest met een meetstroom van 1,0 mA. Wordt gevoed door een 3 V type CR2032 batterij.


    MS8910, SMD-tester in de vorm van een pincet



    De MS8910 is een batterijgevoede kleine meter, die speciaal wordt toegepast om SMD weerstanden, condensatoren, dioden en LED’s te testen. Meet weerstanden van 300 Ω tot 30 MΩ en condensatoren van 3 nF tot 30 mF. Dioden en LED’s worden getest met een meetstroom van 2,0 mA. Wordt gevoed door een 3 V type CR2032 batterij.


    Van printplaat gemaakte pincet-meter



    Deze meter is volledig samengesteld uit stukken aan elkaar geschroefde printplaat. Automatische detectie van NPN en PNP bipolaire transistoren, N-kanaal- en P-kanaal MOSFET’s, JFET’s, dioden (inclusief dubbele diodes), N- en P-IGBT’s, weerstanden (inclusief potentiometers), spoelen, condensatoren, thyristoren, triacs en batterijen tot 4,5 V. Automatische detectie van zenerdioden tot 30 V. Ingebouwde oplaadbare Li-ion batterij met hoge capaciteit. Weerstanden 0,01 Ω tot 50 MΩ, condensatoren 25 pF tot 10 mF, spoelen 0,01 mH tot 20 H.


    Multifunctionele transistor en IC tester


    Test behalve transistoren ook een groot aantal standaard IC’s, zoals 74HC-serie, 74LS-serie, CD4000-serie, HEF400-serie, 4500-serie, operationele versterkers, interface-chips en optocouplers. Kan zowel werken met 3,3 V als met 5,0 V voeding. Ingebouwd in het geheugen zijn de gegevens van meer dan 1.300 IC’s en 420 transistoren. Wordt gevoed uit twee stuks 1,5 V type AA batterijen.


    Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon:
    https://patreon.com/Colani

    Suc6
    Terry van Erp


  • ZPB30A elektronische belasting

    Koop de ZPB30A op Banggood

    Met de ZPB30A haalt u een elektronische belasting in huis, waarmee u op een goedkope en gemakkelijke manier accu’s, batterijen en voedingen kunt testen. Dank zij de microcontroller besturing meet deze print bovendien de totale capaciteit en de totaal geleverde energie van een batterij of accu.

    Achtergrondinformatie

    Het testen van voedingen op de klassieke manier
    Elektronische voedingen moeten een constante spanning leveren over het volledige gespecificeerde stroombereik. Bovendien moet de brom, het restant van de gelijkgerichte netspanning, ook bij volledige belasting zo klein mogelijk zijn. Om dit te testen moet u een zware regelbare weerstand op de voeding aansluiten, een zogenaamde rheostaat. In serie met deze rheostaat neemt u uiteraard een ampèremeter op voor het meten van de door de voeding geleverde stroom. Over de voeding zet u een voltmeter voor het meten van de uitgangsspanning en een oscilloscoop voor het observeren van de rimpelspanning op de uitgang van de voeding.
    Vervolgens kunt u de stroom langzaam laten stijgen door de loper van de rheostaat te verschuiven. Bij een aantal standen noteert u de geleverde stroom, de uitgangsspanning en de rimpel op een velletje papier. Met deze gegevens kunt u een grafiekje opstellen waarin de uitgangsspanning en de rimpel worden uitgezet in functie van de geleverde stroom. Uit de gemeten waarden kunt u bovendien de inwendige weerstand van de voeding berekenen.

    Het testen van een voeding op de klassieke manier.
    Het testen van een voeding op de klassieke manier.

    Het testen van voedingen op de moderne manier
    Tegenwoordig heeft men meetapparaten ontwikkeld die dank zij microcontroller besturing het uitvoeren van de beschreven metingen grotendeels automatiseren. Zo’n apparaten heten ‘electronic loads’ en deze belasten de voeding met een instelbare constante stroom. Op twee digitale meters kunt u de ingestelde stroom en de uitgangsspanning van de voeding aflezen. Het enige nadeel van deze apparaten is dat zij nogal prijzig zijn, u moet rekenen op minstens € 750,00 voor de goedkoopste uitvoeringen.

    Het testen van een voeding met een 'electronic load'.
    Het testen van een voeding met een ‘electronic load’.

    Het testen van accu’s en batterijen
    Lees verder  Bericht ID 5341


  • Tektronix 2225 50 Mhz oscilloscoop

    Tektronix 2225 50 Mhz oscilloscoop
    Tektronix 2225 50 Mhz oscilloscoop

    De Tektronix 2225 is een 50 MHz dual-channel analoge oscilloscoop.

    Hij heeft één tijdbasis met een ×5/×10/×50 vergrootglas waarmee normale en vergrote sporen samen op het scherm kunnen worden weergegeven. Hij heeft echter geen vertraging, alleen een X-positieregeling.

    De Y-ingangen zijn voorzien van een ×10 vergrootglas dat de bandbreedte verlaagt tot 5 MHz, maar de gevoeligheid verhoogt tot 0,5 mV/div.

    Er is een 2225ST-model met digitale opslag. Meer informatie nodig.

    Een 2225 uitgerust met optie 07 (interne DC-omvormer) kan ≥ 2 uur worden gevoed met een 1104A-batterij bij 20-30 °C.

    De 2225 stond intern bekend als Euroscope. Hij werd oorspronkelijk ontwikkeld in Hoddesdon, Verenigd Koninkrijk, en vervolgens geproduceerd in de Tek-fabriek in Heerenveen.

    Belangrijkste specificaties

    Stijgtijd ≤7 ns (≤70 ns met ×10 verticale vergroting)
    Bandbreedte ≥50 MHz (≥5 MHz met ×10 verticale vergroting)
    Afbuiging 5 mV/Div tot 5 V/Div, 1–2–5; 500 μV/Div met ×10 verticale vergroting; variabel ≥2,5:1
    Ingangsimpedantie 1 MΩ // 25±2 pF
    Maximale veilige ingang 400 V (DC + piek AC) of 800 Vp-p AC tot ≤10 kHz
    Triggergevoeligheid 0,3 Div of 40 mV bij 5 MHz, 1 Div of 200 mV bij 5 MHz
    Sweep 0,5 s/Div tot 50 ns/Div, 1−2−5; ×10 Mag. tot 5 ns/Div; variabel ≥2,5 : 1
    Z-ingang 5 V veroorzaakt merkbare modulatie (positief verlaagt de intensiteit), DC tot 5 MHz; max. 400 V (DC + piek AC) of 800 Vp-p AC tot ≤10 kHz
    CRT 154-0907-00 buis, 80 × 100 mm² display, P31 fosfor, 12,6 kV versnelling
    Probes Twee P6103 10X, 2 m probes
    Vermogen 95–128 of 185–250 VAC, 48–440 Hz, ≤70 W (80 VA)

    Kenmerken

    • Gevoeligheid 500 μV/div
    • Maximale sweepsnelheid 5 ns/div
    • Alternatieve vergroting
    • P-P automatische triggering
    • HF/LF-rejecttriggerfilters
    • X-Y-modus (± 3° van DC tot 150 kHz)
    • Kalibrator (0,5 V ±5% in 1 MΩ belasting; 1 kHz ±20%)

    Opties (geselecteerd)

    1C – Camera Optie C-5C optie 04
    1K – K212 Cart
    1R – Rackmount kit
    02 − Frontkap en tas
    07 – Interne DC-omvormer (voor 11,8–30 VDC voeding)
    30 – Optie 07 + 1104 batterij
    18 – P6122 10X probes in plaats van standaard P6103
    23 – P6062B 1X/10X probes, 2 stuks (later vervangen door P6119 probes)

    Accessoires

    2 stuks P6103 10X-sondes met accessoires
    Zie 2225/Accessoires voor meer informatie

    Interne onderdelen

    De 2225-voeding maakt gebruik van een 120-1630-00 netfrequentie-ringkerntransformator om een ​​60 V DC-voeding te produceren, gevolgd door twee TL494-aangestuurde schakelregelaars.

    De oscilloscoop maakt gebruik van transistorarray-IC’s zoals de CA3102, CA3046 en CA3054, maar geen aangepaste IC’s van Tek.
    Lees verder  Bericht ID 5341


  • Tektronix analoge oscilloscopen

    Tektronix vintage analoge oscilloscooptechnologieën en evolutie. Het bedrijf werd midden jaren 40 opgericht om oscilloscopen te produceren.

    Zie ook: Tektronix service manuals

    400-serie

    Een draagbare analoge oscilloscoop van de Tektronix 465 is een typisch instrument uit de late jaren 70.
    Een draagbare analoge oscilloscoop van de Tektronix 465 is een typisch instrument uit de late jaren 70.

    In de jaren 60 introduceerde Tektronix de relatief compacte 450-serie draagbare oscilloscopen, te beginnen met de 50 MHz 453. De 453 werd opgevolgd door de 454. Er werd ook een 422 15 MHz AC/DC draagbare oscilloscoop gemaakt. (The Tektronix Portable Scopes)

    Deze werden snel gevolgd door de De 460-serie, de 470-serie en de 480-serie. Elke upgrade resulteerde in een grotere bandbreedte en betere triggering. Deze oscilloscopen waren nog steeds zwaar voor mobiel gebruik en de behuizing was complex en duur om te bouwen.

    Opvallend bij deze draagbare modellen is de overvloed aan opties en opties. Van 500 kHz tot 400 MHz. In 1988 begonnen de prijzen bij ongeveer $ 2000 en liepen op tot meer dan $ 12.000 voor de 2467 met MCP CRT, allemaal met 2 tot 4 kanalen. Het gewicht daalde van een lichte 1,6 kg voor de kleine 212 tot 10 kg voor de 2467.

    Deze oscilloscopen zijn er in veel verschillende modellen en de verschillen tussen de modellen zijn niet duidelijk.

    500-serie

    501 oscilloscoop

    Het eerste cijfer “5” stond voor de diameter van het scherm, “01” gaf het eerste model aan. De vroege 501 bevatte geavanceerde schakelingen, maar was te groot en te zwaar voor de werkbank. Dat was niet genoeg om te concurreren met de “grote” concurrenten zoals Dumont, RCA, Varian, General Electric(?). Tektronix realiseerde zich deze nadelen en introduceerde het model 511 (ontworpen door Howard Vollum, Milt Bave en anderen). (Classic Tektronix Scopes Mirror)

    511 oscilloscoop

    515A oscilloscoop

    De Tektronix 515A is een 15 MHz enkelsporige oscilloscoop met alle buizen, geïntroduceerd in 1955. (https://w140.com/tekwiki/wiki/515 TekWiki, geraadpleegd op 24 december 2023) De eerste 900 verkochte exemplaren misten het achtervoegsel “A” voor de verbeterde versie. Er kunnen twee verticale ingangen worden aangesloten, maar er kan er slechts één worden weergegeven (keuzeschakelaar) ten opzichte van de tijdscurve. Er is echter ook een externe horizontale ingang waarmee twee signalen kunnen worden vergeleken door ze weer te geven als een x-y-grafiek, in plaats van slechts één golfvorm als functie van de tijd.

    547 oscilloscoop

    De 547 was misschien wel de populairste van de grote oscilloscopen met vacuümbuis. Het was een oscilloscoop met één bundel die in 1968 $ 1875 kostte. De 547 werd vooral populair dankzij de innovatieve “ALT”-modus, waarmee dubbele sporen konden worden weergegeven op een oscilloscoop met één bundel. Dit bood veel van de functionaliteit van oscilloscopen met twee bundels, maar dan voor een fractie van de meerprijs. (De Tektronix 547 Oscilloscoop – Magie in de Doos).

    Veel gebruikers vonden het interessant om meer dan één elektrisch signaal tegelijk op het scherm te kunnen zien, zodat ze gemakkelijk konden worden vergeleken of gecorreleerd. Er waren twee methoden om dit te doen. Een daarvan was een oscilloscoop met twee bundels. Dit was een zeer dure aanpak, omdat er twee exemplaren van alles nodig waren. Oscilloscopen van Tektronix zoals deze waren de 502, 551, 555 en 556. Sommige hiervan hadden twee tijdbases en twee sets horizontale afbuigplaten, waardoor de horizontale scan van de twee bundels afzonderlijk van elkaar gesynchroniseerd (getriggerd) kon worden.
    Lees verder  Bericht ID 5341


  • Maxim 6 afstriptang

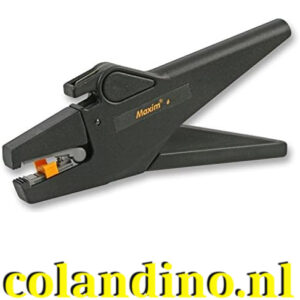

    Maxim Striptang voor gebruik met kabels, kleur zwart, 20 mm, hoogte 100 mm, stripvermogen 6 mm², gewicht 210 g, grootte van het draadoppervlak max. 6 mm², draadgrootte min. 0,08 mm²
    Maxim Striptang voor gebruik met kabels, kleur zwart, 20 mm, hoogte 100 mm, stripvermogen 6 mm², gewicht 210 g, grootte van het draadoppervlak max. 6 mm², draadgrootte min. 0,08 mm²

    Maxim 6 100736 Afstriptang 0.2 tot 6 mm² 9 tot 24 0.5 tot 3 mm

    Koop de Maxim 6 op Amazon (afiliatelink)

    Automatische striptang MAXIM 6, voor fijndradige en massieve leidingen met PVC-isolatie, voor ronde, ovale en platte kabels van 0,2 – 6 mm2.

    Striplengte kan met de aanslag worden ingesteld op 4 – 18 mm voor seriewerk, geleider tegen beschadiging beveiligd door speciaal, zelfregelend, verwisselbare lamellenmessen. Klembek opent automatisch na het strippen, geïntegreerde krachtige draadsnijder.

    Geschikt voor voor seriewerkzaamheden, geen beschadiging van de geleiders door speciale, zelfstellende verwisselbare lamellenmessen, automatische openende klauwen na het strippen, geïntegreerde hoogwaardige draadkniptang, zeer ergonomisch krachtbesparend design

    Technische specificaties:

    • Geschikt voor: Kabel met PVC-isolatie
    • Diameterbereik: 0.5 tot 3 mm
    • Diameter (min.):0.5mm
    • Diameter (max.):3mm
    • Doorsnedebereik: 0.2 tot 6 mm²
    • Doorsnede (min.): 0.2mm²
    • Doorsnede (max.): 6mm²
    • Doorsnedebereik AWG: 9 tot 24
    • Doorsnede AWG (min.): 24
    • Doorsnede AWG (max.): 9AWG
    • Lengtebereik: 4 tot 18 mm
    • Lengtebereik (min.): 4mm
    • Lengtebereik (max.): 18mm
    • Lengte: 290mm
    • Breedte: 140mm
    • Gewicht: 198g
    • Soortnaam: Afstriptang

    Datasheet striptang Maxim 6
    Datasheet reservemessen striptang Maxim 6


    Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon:
    https://patreon.com/Colani

    Suc6
    Terry van Erp


  • Fluke 79 Series III Digital Multimeter

    Fluke 79 Series III Digital Multimeter
    Fluke 79 Series III Digital Multimeter
    Ruwe behandeling en hoge spanning zijn zwaar voor een meter. Maar de nieuwe Fluke 79-serie III DMM’s kunnen alles aan.

    Ze zijn van binnen en van buiten robuust gebouwd. Met overspanningsbeveiliging tegen spanningspieken tot 6 kV en veiligheidsspecificaties die dit bewijzen. Ze beschermen zelfs tegen het meten van spanning als de knop per ongeluk op ohm staat. Bovendien biedt hun robuuste, gegoten behuizing constante bescherming, hoe vaak u ze ook gebruikt.

    Hoe robuust ze ook zijn, de 79-serie III DMM’s zijn zeer gebruiksvriendelijk. Het taps toelopende ontwerp past gemakkelijker in uw hand, zak en gereedschapskist. De contrastrijke displays zijn 20% groter, met extra grote tekens die gemakkelijk van een afstand af te lezen zijn. Bovendien is er gemakkelijker toegang tot Fluke’s gepatenteerde Touch Hold®-modus, die de meting automatisch vastlegt, piept en op het digitale display vergrendelt voor latere weergave.

    Belangrijkste specificaties:

      • Weergave:
        • Digitaal: 4000 counts, updates 4/sec
        • Analoog: 63 segmenten, updates 40/sec
        • Frequentie: 9999 counts
        • Capaciteit: 9999 counts
    • Responstijd van het digitale display:
      • V ac <1,5 s (alleen voor upscale)
      • V dc <1 s
      • Ω <1 s tot 40 kΩ, <2 s tot 4 MΩ, <10 s tot 40 MΩ
    • Bedrijfstemperatuur: 0 °C tot 55 °C
    • Opslagtemperatuur: -40 °C tot 60 °C
    • Temperatuurcoëfficiënt: 0,1 x (gespecificeerde nauwkeurigheid)/ °C (<18 °C of > 28 °C)



    • Relatieve vochtigheid:
      • 90% (0 °C tot 30 °C)
      • 75% (30 °C tot 40 °C)
      • 45% (40 °C tot 50 °C)
      • 35% (50 °C tot 55 °C)
    • Hoogte: In bedrijf: 2.000 meter
    • Opslag: 12.000 meter
    • Batterijtype: 9 V, NEDA 1604A of IEC 6LR61
    • Levensduur batterij: gemiddeld 500 uur met alkalinebatterijen
    • Continuïteitspieper: 4096 Hz
    • Trillingen: Conform MIL-T-PRF-28800F, Klasse III sinusvormig, niet in bedrijf
    • Valbestendigheid: Val van 1 meter conform IEC 1010-1
    • Behuizing: Voldoet aan IP-40 via IEC-529
    • Afmetingen (HxBxD): 3,7 cm x 8,9 – 7,8 cm x 19 cm (1,5 inch x 3,5 – 3,1 inch x 6,55 inch)
    • Gewicht: 365 g (12,9 oz)
    • EMC: Alleen V ac en A ac: RF-veld = 3 V/m. Totale nauwkeurigheid = gespecificeerde nauwkeurigheid + 2,0% van het bereik. EN 61326-1:1997
    • Overspanningsbeveiliging: 6 kV piek conform IEC 1010-1, 1990-09
    • Veiligheid: 600 V CAT III en 1000 V CAT II conform ANSI/ISA-S82.01-94, UL3111-1, CSA/CAN C22.2 nr. 1010.1-92, EN 61010 deel 1:1993

    klik voor de manual
    Service Manual voor de Fluke 79 series


  • Fluke 73 III digitale multimeter

    Fluke 73 III digitale multimeter
    Fluke 73 III digitale multimeter

    Beschrijving:

    Ruwe behandeling en hoge spanning zijn zwaar voor een meter. Maar de Fluke 73 en 77 Serie III DMM’s kunnen dit allemaal aan.

    Ze zijn van binnen en van buiten robuust gebouwd. Met overspanningsbeveiliging tegen spanningspieken tot 6 kV en veiligheidsspecificaties die dit bewijzen. Ze beschermen zelfs tegen het meten van spanning als de knop per ongeluk op ohm staat. Bovendien biedt hun robuuste, overmolding bodyprotector constante bescherming, hoe vaak u ze ook gebruikt.

    Hoe robuust ze ook zijn, de 73/77 Serie III DMM’s zijn zeer gebruiksvriendelijk. Het taps toelopende ontwerp past gemakkelijker in uw hand, zak en gereedschapskist. De contrastrijke displays zijn 20% groter, met extra grote tekens die gemakkelijk van een afstand af te lezen zijn. Bovendien is er gemakkelijker toegang tot Fluke’s gepatenteerde TouchHold®-modus, die de meting automatisch vastlegt, piept en op het digitale display vergrendelt voor latere weergave. Er zijn twee modellen om uit te kiezen. En natuurlijk zit er levenslange garantie op.

    Allround-prestaties

    De modelnummers Fluke 73 en 77 vormen een belangrijk onderdeel van Fluke’s reputatie. In de loop der jaren zijn ze uitgegroeid tot de favoriete modellen van een groot aantal professionals. De Fluke 73 en 77 bieden precies de juiste pasvorm voor een breed scala aan metingen. Het zijn echte allround-presteerders. De 73 III is perfect geschikt voor vele elektronische toepassingen en heeft het “klassieke” ontwerp van de 70-serie met afneembare holster. De 77 III beschikt over alle kenmerken en functies voor een breed scala aan industriële toepassingen, verpakt in een ergonomische behuizing met geïntegreerde holster.

    Productoverzicht

    Belangrijkste specificaties

    • Nauwkeurigheid AC-spanning ±2% van de aflezing + 2 cijfers
    • Nauwkeurigheid AC-stroom ±2,5% van de aflezing + 2 cijfers
    • Max. AC (Ampère) 10
    • Max. AC (Spanning) 600
    • Min. AC (Ampère) 0,032
    • Min. AC (Spanning) 0,32
    • Nauwkeurigheid DC-stroom ±1,5% van de aflezing + 2 cijfers
    • DC-stroombereik 32 mA tot 10 A
    • Nauwkeurigheid DC-spanning ±0,3% van de aflezing + 1 cijfer
    • DC-spanningsbereik 320 mV tot 600 V
    • Weerstandsbereik 320 ohm tot 32 M ohm
    • Voeding Eén 9V-batterij (meegeleverd)
    • Veiligheidsclassificatie CAT II 600 V
    • Merk Fluke
    • Afmetingen (“B”) 3″ (±7,5 cm)
    • Afmetingen (“H”) 6,5″ (± 17 cm)

    Fluke-iii_series-01

    Fluke-iii_series-aanvulling

    Fluke-iii_series-02

    Fluke 70, 73, 75, 77, 23 ,21 Series II Service Manual


    Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon:
    https://patreon.com/Colani

    Suc6
    Terry van Erp


  • Henry

    Kleinere eenheden
    Kleinere eenheden

    De henry, symbool H, genoemd naar Joseph Henry, is de SI-eenheid voor zelfinductie van een spoel en voor de wederzijdse inductie van twee spoelen. Een spoel heeft een zelfinductie van 1 henry als een verandering in de stroomsterkte van 1 ampère per seconde een inductiespanning veroorzaakt van 1 volt. Door deze definitie heeft de toepasselijke vorm van de Inductiewet_van_Faraday in het SI-stelsel, waarin de geïnduceerde spanning U wordt uitgedrukt in de verandering van de stroomsterkte I de eenvoudige vorm:

    met de zelfinductie L als evenredigheidsconstante, die volledig wordt bepaald door de configuratie van de spoel.



    De relatie van de henry met andere SI-eenheden is:



    Legenda
    A – ampère S – seconde
    J – joule T – tesla
    m – meter V – volt
    N – newton Wb – weber

    In de praktijk van de elektrotechniek en de elektronica is de henry een zeer grote eenheid. Spoelen van 1 henry zijn dan ook niet courant, er wordt meer gewerkt met lagere waarden, tot in de orde van grootte van 1 μH.

    Verouderde eenheden

    Lees verder  Bericht ID 5341


  • MKII ESR condensator test meter zelfbouw kit

    ESR & Low Ohms Meter (K-7204 original) K-7214 (MK2)
    ESR & Low Ohms Meter (K-7204 original) K-7214 (MK2)
    MKII ESR condensator test meter zelfbouw kit
    MKII ESR condensator test meter zelfbouw kit

    Identificeert defecte elektrolytische condensatoren direct, zonder dat deze van de printplaat verwijderd hoeven te worden. Condensatoren kunnen vaak zeer hoge ESR-niveaus vertonen, terwijl de juiste capaciteit op een multimeter wordt weergegeven. In apparaten zoals schakelende voedingen kan een hoge ESR in condensatoren problemen veroorzaken zoals verlies van regeling, overmatige hoogfrequente ruis, enz.

    Deze compacte ESR-meter is een onmisbaar instrument voor de servicetechnicus en kan in slechts een uur of twee worden gebouwd.

    Wordt geleverd met een geperforeerde en afgeschermde behuizing.

    Werkt op 6 AAA-batterijen.

    De kit bevat alle benodigde componenten, maar je hebt wel een 9V alkalinebatterij (of 2 tot 4 AAA-batterijen) nodig. De floppydisk is alleen ter vergelijking! De tweede foto is Mark 2 – deze heeft dezelfde afmetingen als het origineel.
    Korte specificaties

    • Meetbereik: 0,01 tot 99 ohm, automatische bereikinstelling
    • Piekspanning van de probe bij volledige schaal: 100 mV
    • Updatesnelheid: 4 metingen/seconde
    • Voeding: Interne 9V alkalinebatterij of externe 9V DC
    • Bediening: Eén drukknop voor aan/uit en nulstelling
    • Ontworpen door Bob Parker en geproduceerd door Dick Smith Electronics in Australië
    Onderdelen bouwpakket: ESR Meter (MK2
    Onderdelen bouwpakket: ESR Meter (MK2

    Lees verder  Bericht ID 5341
