Is er iemand hier oud genoeg om zich het programma “Het huis van de toekomst” van Chriet Titulaer nog te herinneren? Nou, ik heb net een paar Aqara OPPLE wandschakelaars van Banggood gekocht – 1 paneel – 2 knoppen – Zigbee (3.0) – geen draden, instructies alleen in het Chinees – dus waarom niet “leren met Terry”?!

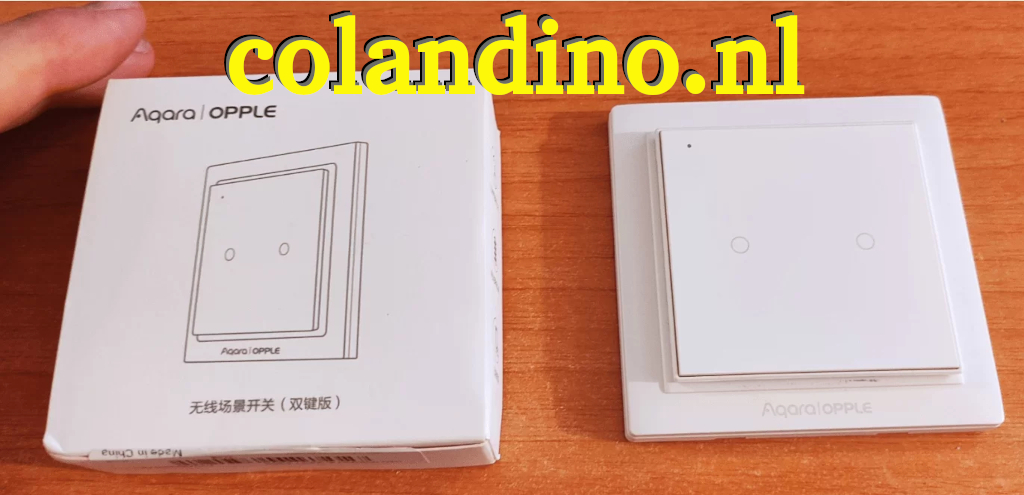

Om te beginnen, linksboven zie je het product in de doos – rechts de magnetisch bevestigde schakelaar met de zelfklevende achterplaat. Deze zijn echt mooi – een dubbele wandschakelaar met zelfklevende pads op de achterplaat, waardoor je elke ouderwetse schakelaar kunt bedekken of gewoon een lege plek op de muur kunt kiezen.
Vreemd genoeg heb ik toevallig een schakelaar aan de muur die al jaren niets meer doet – dus één van deze schakelaars heeft al een functie zodra ik dit allemaal heb uitgezocht.
Even wanhopig geprobeerd, besloot ik het zonder handleiding te proberen (natuurlijk had ik naar de website van Banggood kunnen gaan via de link hierboven – maar handleidingen zijn voor amateurs, weet je :-). De knop drukt naar rechts of links en het zwakke blauwe lampje linksboven knippert – dat is een begin.
Nadat ik had gecontroleerd of er een werkende CR2032-batterij in het bovenste gedeelte zat, bekeek ik de verpakking van Opple, waarop het onderdeelnummer WXCJKG11LM stond – werkbereik -10°C tot +50°C.

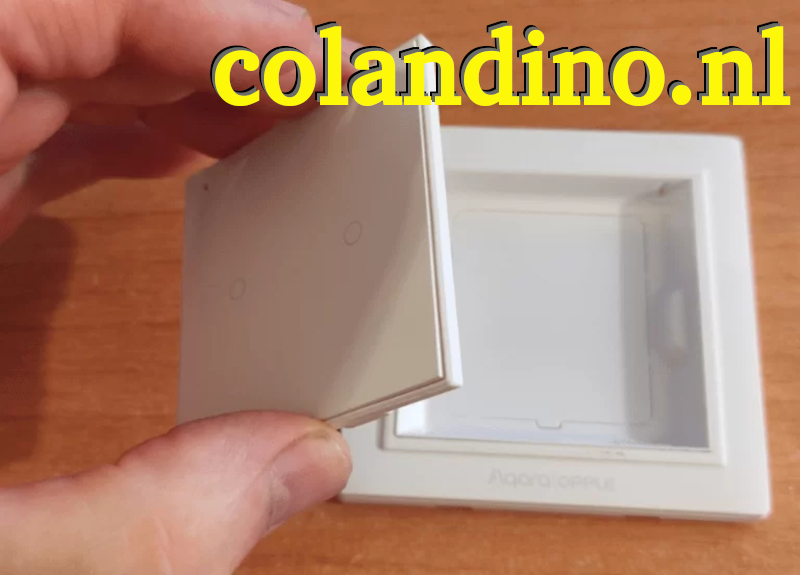

Je kunt het waarschijnlijk niet zien, maar aan de voorkant van die verwijderbare magnetische afdekplaat zitten 2 ringen die de aanraakgebieden aangeven. Aan de achterkant van die afdekplaat zit een klein knopje om de knop met het Zigbee-netwerk te verbinden – je hoeft hem alleen maar een paar seconden ingedrukt te houden.
Oké, ik heb valsgespeeld en ben naar mijn Banggood-link gegaan – waar staat dat deze schakelaars de Aqara Home Gateway nodig hebben. Oh nee, dat is niet waar!! Vervolgens ben ik naar mijn Zigbee2MQTT-gateway gegaan – zie mijn blogbericht daarover en over het gebruik van Zigbee en de echt goede Electrolama ZZH-gateway, die mijn Zigbee-apparaten verbindt met mijn Raspberry Pi en dus met MQTT en Node-Red.
Dus ik heb ervoor gezorgd dat de ZZH naar apparaten zocht, drukte op één kant van de nieuwe Aqara-schakelaar en…

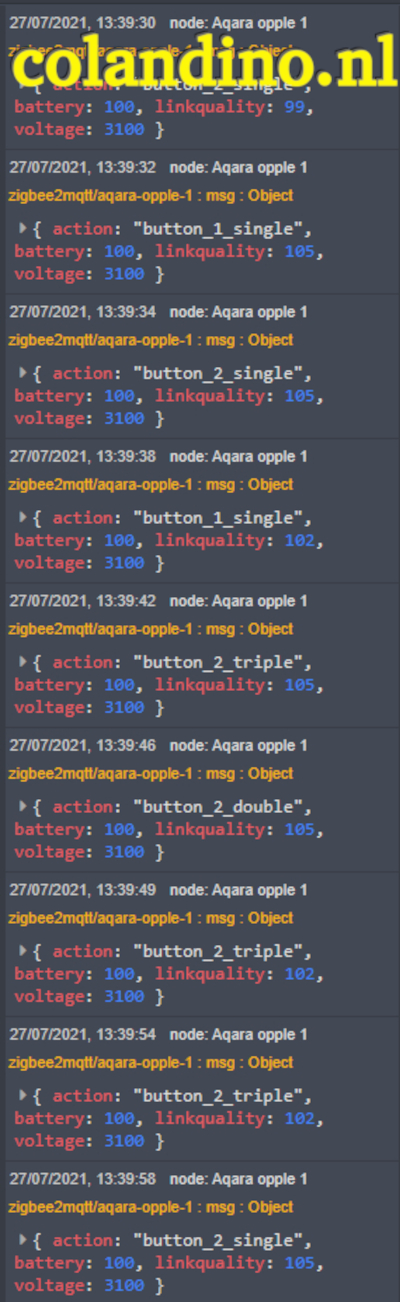

Ik keek naar het eerste bericht in de debugmodus van Node-Red (versie 2.0.3 op het moment dat ik dit schrijf) en jawel – een NIEUW apparaat met een absurd lange naam was nu aan het systeem toegevoegd. Ik deed wat ik op dit punt altijd doe: ik hernoemde het apparaat naar iets simpels, zoals “aqara-opple-1”. Dit alles staat beschreven in het oorspronkelijke Zigbee-blogbericht.
Dus als er een ander apparaat verbinding maakt, hoef ik alleen maar de (snel groeiende) lijst door te nemen om het apparaat met de lange naam te vinden.
En nu komt het: de informatiepakketten die deze schakelaar uitstuurt… even kijken… in alle gevallen krijg je de batterijstatus, de spanning en de verbindingskwaliteit… maar in het geval van mijn dubbele schakelaar krijg je ook “button_2_single”, “button_1_single” en de varianten “double” en “triple”.
Wat ik me nog meer afvraag? “button_x_hold”, “button_x_release” – WAUW – ik kan hier echt veel mee doen – en “button_x_hold” (voor x bedoel ik 1 of 2) verschijnt binnen een halve seconde.
Dat is alles – klaar – EENVOUDIG. Deze zijn echt handig. De lijm is misschien een millimeter dik schuim.
Waarom geven Zigbee-apparaten de batterijstatus weer? Onderschat het onderhoud van een huis vol van deze apparaten niet – het is handig om een logboek met de batterijstatus op je telefoon of pc bij te houden. Gelukkig gebruiken de meeste Zigbee-apparaten op batterijen, waaronder de Aqara, de goedkope en gemakkelijk verkrijgbare CR2032-batterij.
Ik heb een goede ochtend – mijn nieuwe NEST-achtige thermostaat ziet er geweldig uit op mijn telefoon (niet mijn ontwerp, maar mijn geknutsel om hem werkend te krijgen op mijn systeem) en mijn nieuwe 360-graden camera is binnen. Het gaat goed vandaag.
Als deze afneembare wandschakelaars je interesseren, bekijk dan de link bovenaan – Banggood heeft een reeks van deze OPPLE-units, inclusief opties voor één, twee en drie schakelaars. Geloof me, je hebt die handleiding echt niet nodig.
Update over mogelijke problemen, 20 augustus 2021: Toen ik deze schakelaar drie weken na de eerste test weer ging gebruiken, ontdekte ik dat hij verschillende Zigbee-voedingseenheden (zoals de Sonoff Zigbee DIY) aan en uit schakelde – iets wat “commandomodus” heet. Dit veroorzaakte allerlei problemen, omdat ik nog nooit van zo’n modus had gehoord. Bovendien leek de schakelaar nu nog maar één set uitgangen te hebben, namelijk button_1_single en button_2_single.
Om een lang verhaal kort te maken: het versturen van het volgende MQTT-commando naar de schakelaar (met een kanttekening) schakelt hem terug naar de “normale” modus.
Dat wil zeggen – (in het geval van een apparaat dat ik de gebruiksvriendelijke naam aqara-opple-1 heb gegeven)
|
1 2 |
mqtt topic: zigbee2mqtt/aqara-opple-1/set mqtt payload: {"operation_mode" : "event"} |
Het tegenovergestelde hiervan zou “commando” in plaats van “gebeurtenis” gebruiken.
Omdat de schakelaar op batterijen werkt en meestal in slaapstand staat, moest ik het apparaat EERST resetten door kort op de knop aan de achterkant te drukken.
Daarna werkten mijn uitvoerapparaten weer normaal, in mijn geval aangestuurd door hun eigen Zigbee-knoppen.
Poeh – dat probleem is NIET meer teruggekomen.
Update 21 augustus 2021

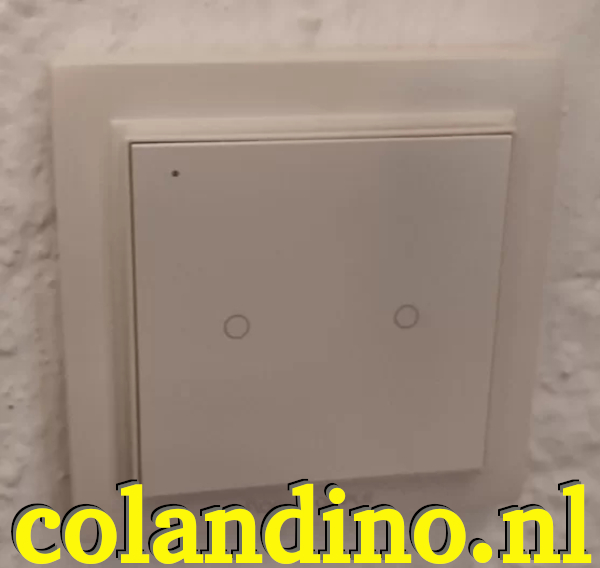

Hier is de schakelaar – magnetisch bevestigd aan de basis – die met twee plakstrips aan de muur vastzit.
Let op de indicator linksboven en de twee aanraakgevoelige knoppen.
Hieronder staat mijn huidige Node-Red-code waarmee ik met één klik de lampen in mijn woonkamer aan en uit kan zetten – en de andere opties voor een reeks handige kleuren. Makkelijk als je eenmaal weet hoe het werkt.
Natuurlijk zou ik veel meer kleuren kunnen gebruiken, maar voor mij… vind ik er maar een paar nuttig – wit, rood, groen, blauw, magenta, cyaan, een paar tinten oranje, roze, enzovoort. De lampen worden ook bediend via mijn telefoon – dat is de bediening die mijn vrouw ook kan gebruiken.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 |
global.set("living-room-colour",global.get("living-room-colour") || "#0000000000"); switch (msg.payload.action) { case "button_1_single": global.set("living-room-colour", "#0000000000"); msg.payload = "#0000000000"; break; case "button_2_single": msg.payload = "#ffffff"; break; case "button_1_double": msg.payload = "#ff00000000"; break; case "button_2_double": msg.payload = "#00ff000000"; break; case "button_1_triple": msg.payload = "#0000ff0000"; break; case "button_2_triple": msg.payload = "#ff00ff0000"; break; case "button_1_hold": switch (global.get("living-room-colour")) { case "#0000000000": msg.payload = "#ff44440000"; break; case "#ff44440000": msg.payload = "#44ff440000"; break; case "#44ff440000": msg.payload = "#4444ff0000"; break; case "#4444ff0000": msg.payload = "#0000000000"; break; default : return null; } global.set("living-room-colour",msg.payload); break; case "button_2_hold": switch (global.get("living-room-colour")) { case "#0000000000": msg.payload = "#ff44000000"; break; case "#ff44000000": msg.payload = "#ff88000000"; break; case "#ff88000000": msg.payload = "#00ffff0000"; break; case "#00ffff0000": msg.payload = "#0000000000"; break; default: return null; } global.set("living-room-colour", msg.payload); break; default: return null; } return msg; |
Update 27 augustus 2021
Ik heb bovenstaande aangepast – ik heb uiteindelijk de RELEASE-functie van de schakelaar geprobeerd om continu van kleur te wisselen – en raad eens – de RELEASE-functie werkt niet betrouwbaar als je de knop een paar seconden ingedrukt houdt terwijl je door de kleuren heen gaat – en als je aan het einde een snelle enkele klik probeert na het loslaten van de knop, krijg je de melding “button_1_double”. Al met al niet de beste oplossing. Uiteindelijk heb ik het zo ingesteld: knop 1 enkelvoudig – één keer = uit, twee keer = kleur resetten naar wit. Knop 2 – de eerste keer, zet gewoon de huidige kleur aan, herhaaldelijk enkelvoudig klikken wisselt tussen de kleuren. Dat werkt.
