LCR-T3, componententester op print

Kale print van een multifunctionele componententester voor de automatische detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, dioden, weerstanden, condensatoren en spoelen.

Voeding via 9 V batterij.

Toont de aansluitgegevens van het onderdeel op het display.

LCR-T4, componententester op print

Kale print van een multifunctionele componententester voor de automatische detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, dioden, weerstanden, condensatoren en spoelen.

Voeding via 9 V batterij.

Toont de aansluitgegevens van het onderdeel op het display.

Bouwpakket van een componententester

Bouwpakket van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, weerstanden, condensatoren en spoelen.

Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 30 pF ~ 10 mF, spoelen: 0,01 mH ~ 10 H.

Toont de aansluitgegevens van het onderdeel op het display.

Ook bruikbaar als signaalgenerator tot 2 MHz.

Voeding via 9 V batterij.

GM328A, componententester op print

Kale print van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, weerstanden, condensatoren en spoelen.

Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 30 pF ~ 10 mF, spoelen: 0,01 mH ~ 10 H.

Toont de aansluitgegevens van het onderdeel op het display.

Ook bruikbaar als signaalgenerator tot 2 MHz.

Voeding via 9 V batterij.

M12864, bouwpakket van een componententester

Bouwpakket van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, condensatoren en spoelen.

Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H.

Toont de aansluitgegevens van het onderdeel op het display.

Ook bruikbaar als signaalgenerator tot 2 MHz.

Ingebouwde frequentiemeter tot 25 kHz.

Voeding via 9 V batterij.

G783.02528, componententester op print

Kale print van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, condensatoren en spoelen.

Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H.

Toont de aansluitgegevens van het onderdeel op het display.

Ook bruikbaar als signaalgenerator tot 2 MHz. Ingebouwde frequentiemeter tot 1 MHz. Voeding via 9 V batterij.

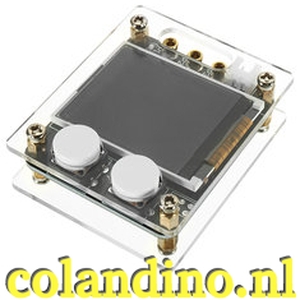

MK328, componententester op print in behuizing

In transparante kunststof behuizing gemonteerde print van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen.

Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H.

Toont de aansluitgegevens van het onderdeel op het display.

Ook bruikbaar als signaalgenerator tot 2 MHz. Ingebouwde frequentiemeter tot 2 MHz.

Voeding via connector, 7 V tot 12 V.

M328, componententester op print in behuizing

In een zwarte behuizing gemonteerde print van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen.

Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H.

Toont de aansluitgegevens van het onderdeel op het display.

Voeding uit 9 V batterij.

ESR02PRO, componententester in behuizing

Een kant-en-klare componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen.

Meetbereiken: weerstanden: 0,1 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H.

Toont de aansluitgegevens van het onderdeel op het display.

Ook bruikbaar als signaalgenerator tot 2 MHz. Ingebouwde frequentiemeter tot 2 MHz.

Voeding uit 9 V batterij.

MK-168, componententester in behuizing

Een kant-en-klare componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen.

Meetbereiken: weerstanden: 0,1 Ω ~ 50 MΩ, condensatoren: 30 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H.

Toont de aansluitgegevens van het onderdeel op het display.

Ook bruikbaar als signaalgenerator tot 2 MHz.

Voeding uit 9 V batterij.

LCR-TC1, componententester in behuizing

Een kant-en-klare componententester met als onderscheidende elementen een kleurendisplay en oplaadbare accu.

Voor de rest zijn de specificaties vrij standaard: detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen.

Meetbereiken: weerstanden: 0,01 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H.

Toont de aansluitgegevens van het onderdeel op het display.

Voeding uit meegeleverde oplaadbare lithium-cellen.

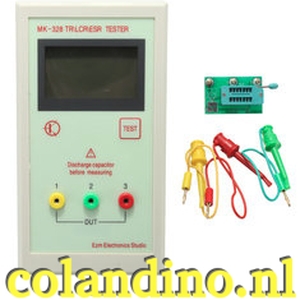

MK-328, componententester in behuizing

Een kant-en-klare componententester met specificaties die vrij standaard zijn: detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen.

Meetbereiken: weerstanden: 0,01 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H.

Toont de aansluitgegevens van het onderdeel op het display.

Ook bruikbaar als signaalgenerator tot 2 MHz.

Geleverd met SMD-adapter.

Voeding uit meegeleverde oplaadbare lithium-cellen.

Naamloze componententester in behuizing

Een kant-en-klare componententester met een 128 x 160 TFT kleurenscherm en met specificaties die vrij standaard zijn: detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen.

Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H.

Toont de aansluitgegevens van het onderdeel op het display.

Voeding uit 9 V batterij.

M328, componententester in behuizing

Een kant-en-klare componententester met een 128×64 LCD-display met achtergrondverlichting in blauwe kleur en met specificaties die vrij standaard zijn: detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen.

Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H.

Toont de aansluitgegevens van het onderdeel op het display.

Voeding uit 9 V batterij.

LC200A, digitale L/C-meter in behuizing

Meet condensatoren en spoelen met een signaalfrequentie van 500 Hz of 500 kHz.

Capacitantie meetbereik: 0,01 pF – 10 uF, inductantie meetbereik: 0,001 μH – 100 mH.

Voeding: mini USB-interface of 5 Vdc via meegeleverde 230 V adapter.

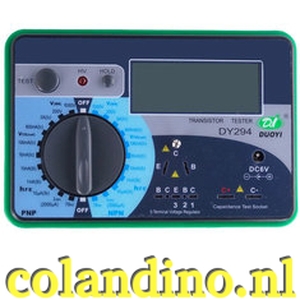

DY294, halfgeleidertester in behuizing

De DY294 wordt hoofdzakelijk gebruikt voor het testen van de gelijkstroomparameters van halfgeleiders zoals dioden, transistoren, thyristoren, triac’s en veld-effect transistoren.

Meet de doorslagspanning tot 1.000 V.

De DY294 kan ook worden gebruikt voor het testen van spanningsregelaars van de 78- en 79-series tot 24 V.

MESR-100, autoranging ESR-meter

Met de MESR-100 kunt u de ESR van condensatoren meten van 0,001 Ω tot 100,0 Ω.

Ondersteuning van in circuit testing. Als testsignaal wordt een sinus van 100 kHz gebruikt.

Wordt gevoed uit twee 1,5 V batterijen of een 5 V USB-poort.

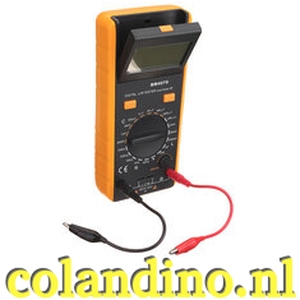

BM4070, digitale LCR-meter

De BM4070 is een inductantie-, capaciteits- en weerstandsmetende LCD-meter.

Het apparaat werkt met een dubbele integrale A/D-converter met drie metingen per seconde.

Capaciteit: 200 pF / 2 nF / 20 nF / 200 nF / 2 μF / 20 μF / 200 μF / 2.000 μF

Inductie: 200 uH / 2 mH / 20 mH / 200 mH / 2 H

Weerstand: 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 20 MΩ

M4070, LCR-meter volgens het brug-principe

De M4070 is een vol-automatische LCR-tester, met een testsignaal waarvan de frequentie kan oplopen tot 500 kHz.

Zeer geschikt voor het meten van kleine weerstanden, condensatoren en inducties.

Biedt een zeer stabiele en hoge resolutie meting tot vijf cijfers.

Meetbereiken van 0,00 pF tot 100,00 mF, 0,00 µH tot 100,00 H en 0,00 Ω tot 10,000 MΩ.

Deze meter maakt gebruik van twee meetmethoden, namelijk LC-oscillatie en RC-oscillatie.

Voeding uit 3,7 V Li-Polymeer batterij.

HP-4070C, SMD-tester in de vorm van een pincet

De HP-4070C is een batterijgevoede kleine meter, die speciaal wordt toegepast om SMD weerstanden, condensatoren, dioden en LED’s te meten en te testen.

Meet weerstanden van 600 Ω tot 60 MΩ en condensatoren van 9,999 nF tot 99,9 mF.

Dioden en LED’s worden getest met een meetstroom van 1,5 mA.

Wordt gevoed door twee 1,5 V type-AAA batterijen.

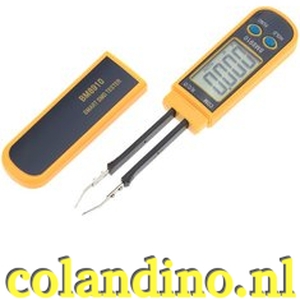

BM8910, SMD-tester in de vorm van een pincet

De BM8910 is een batterijgevoede kleine meter, die speciaal wordt toegepast om SMD weerstanden, condensatoren, dioden en LED’s te identificeren en te testen.

Meet weerstanden van 300 Ω tot 30 MΩ en condensatoren van 3 nF tot 30 mF.

Dioden en LED’s worden getest met een meetstroom van 1,0 mA.

Wordt gevoed door een 3 V type CR2032 batterij.

MS8910, SMD-tester in de vorm van een pincet

De MS8910 is een batterijgevoede kleine meter, die speciaal wordt toegepast om SMD weerstanden, condensatoren, dioden en LED’s te testen.

Meet weerstanden van 300 Ω tot 30 MΩ en condensatoren van 3 nF tot 30 mF.

Dioden en LED’s worden getest met een meetstroom van 2,0 mA.

Wordt gevoed door een 3 V type CR2032 batterij.

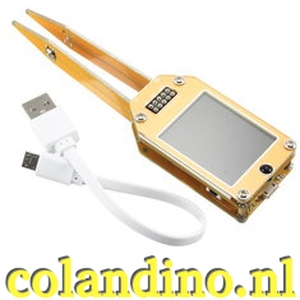

Van printplaat gemaakte pincet-meter

Deze meter is volledig samengesteld uit stukken aan elkaar geschroefde printplaat.

Automatische detectie van NPN en PNP bipolaire transistoren, N-kanaal- en P-kanaal MOSFET’s, JFET’s, dioden (inclusief dubbele diodes), N- en P-IGBT’s, weerstanden (inclusief potentiometers), spoelen, condensatoren, thyristoren, triacs en batterijen tot 4,5 V.

Automatische detectie van zenerdioden tot 30 V.

Ingebouwde oplaadbare Li-ion batterij met hoge capaciteit.

Weerstanden 0,01 Ω tot 50 MΩ, condensatoren 25 pF tot 10 mF, spoelen 0,01 mH tot 20 H.

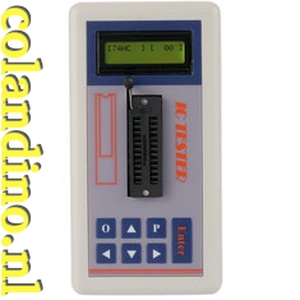

Multifunctionele transistor en IC tester

Test behalve transistoren ook een groot aantal standaard IC’s, zoals 74HC-serie, 74LS-serie, CD4000-serie, HEF400-serie, 4500-serie, operationele versterkers, interface-chips en optocouplers.

Kan zowel werken met 3,3 V als met 5,0 V voeding.

Ingebouwd in het geheugen zijn de gegevens van meer dan 1.300 IC’s en 420 transistoren.

Wordt gevoed uit twee stuks 1,5 V type AA batterijen.
