• Categorie archieven FAQ

  • Wat is een BNC-connector

    Geplaatst op door colani Reactie

    BNC is de afkorting van Bayonet Neill Concelman, omdat de BNC-connector is uitgevonden door Paul Neill van Bell Labs en Carl Concelman van Amfenol Zeeman (Carl Concelman), dus deze connector is vernoemd naar de afkorting van hun twee namen, iemand noemt het ook Bayonet Nut-koppeling .

    De BNC-coaxiale connector wordt veel gebruikt voor audio-, video-, RF-toepassingen, antennetoepassingen, communicatiesystemen, enz.. De installatiemethode van de BNC-connector lijkt sterk op de manier waarop een bajonet op het uiteinde van een geweer wordt geïnstalleerd. Het heeft een kliktype voor een eenvoudige en stevige installatie. De BNC-connector is een coaxiale connector van 50 ohm of 75 ohm die kan worden gebruikt voor het aansluiten van verschillende soorten coaxkabels. De mannelijke BNC-connector Nadat u de vrouwelijke BNC-connector hebt ingestoken, draait u de stekker zo dat de pinnen in het stopcontact in de vergrendelingsgroeven op de stekker worden gedrukt.

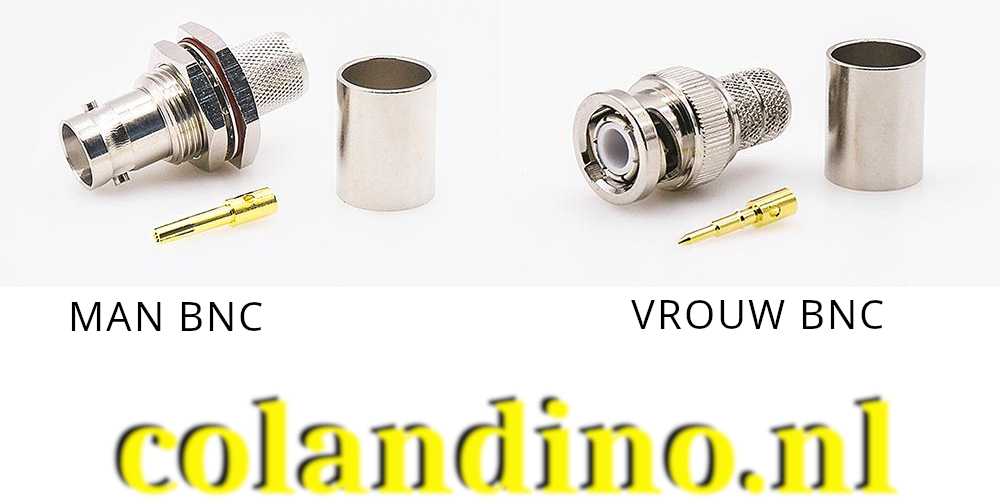

    MAN/ VROUW BNC connector
    MAN/ VROUW BNC connector

    BNC-kabel wordt ook wel BNC-verlengkabel, BNC-coaxkabel, BNC-coaxkabel genoemd. Het is een coaxkabel met BNC-connector aan één kant of aan beide kanten. De andere kant kan een SMA-connector, RCA-connector, SMB-connector, 10-32 connector of andere RF-connectoren.

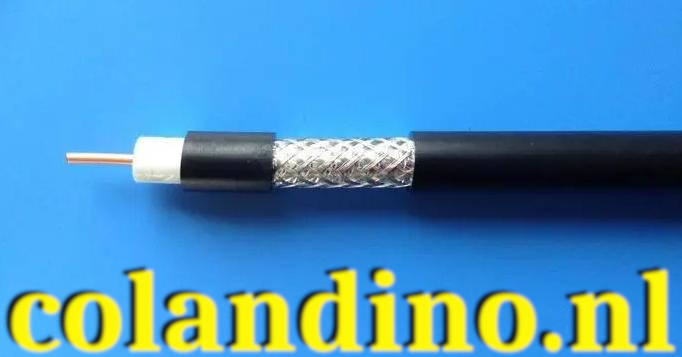

    COAX kabel
    COAX kabel

    Omdat BNC-kabels meestal worden gebruikt voor camerasystemen en videosystemen, noemen ingenieurs het ook BNC-camerakabel en BNC-videokabel. Omdat beide uiteinden verschillende connectoren hebben, heeft de meest gebruikte BNC-kabel de volgende typen:

    • Beide uiteinden hebben een BNC-connector: BNC naar BNC-kabel
    • Eén uiteinde BNC en het andere uiteinde SMA-connector: SMA naar BNC-kabel
    • Het ene uiteinde BNC en het andere uiteinde SMB-connector: SMB naar BNC-kabel
    • Eén uiteinde BNC en ander uiteinde 10-32 connector: 10-32 naar BNC-kabel
    • Eén uiteinde BNC en ander uiteinde RCA-connector: BNC naar RCA-kabel

    Lees verder → Bericht ID 40674

    Gerelateerde berichten:

    Slimme meters uitlezen ISO10487 autoradio aansluitingenISO kabel autoradio

    FAQ 📎en getagd

  • Transformators testen hoe doe je dat?

    Geplaatst op door colani Reactie

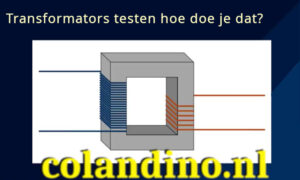

    Transformators testen hoe doe je dat?
    Transformators testen hoe doe je dat?

    Inzicht in het testen van transformatoren

    In deze blog geven we een kort technisch overzicht van de meest voorkomende transformator-metingen en hoe deze metingen worden gedaan.

    Transformatoren worden meestal getest en gemeten met LCR-meters. Als u niet bekend bent met LCR-meters of als u een korte opfriscursus wilt, kunt u de presentatie over het begrijpen van LCR-meters bekijken voordat u hiermee begint.

    Over transformatoren

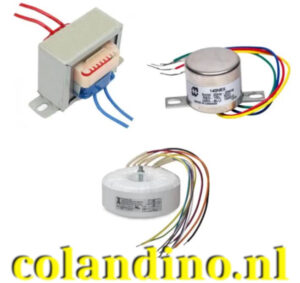

    Transformators testen
    Transformators testen

    Laten we beginnen met een korte bespreking van wat we bedoelen met transformatoren.

    —> Transformatoren zijn apparaten die voornamelijk worden gebruikt om wisselspanning niveaus om te zetten in bijvoorbeeld:

    • een step-up transformator verhoogt de spanning.
    • een step-down transformator verlaagt de spanning.

    —> Naast het omzetten van spanningen kunnen transformatoren worden gebruikt in andere toepassingen zoals:

    • impedantieaanpassing.

    —> Een andere veelvoorkomende toepassing van transformatoren is:

    • isolatie, wat vaak wordt gebruikt om veiligheidsredenen.

    —> Deze blog behandelt metingen die zijn uitgevoerd aan transformatoren die in de elektronica worden gebruikt.

    • geringe afmetingen
    • laag voltage
    • laag vermogen
    • gebruik voor binnenshuis

    Toepassingen

    Lees verder → Bericht ID 40674

    Gerelateerde berichten:

    Default ThumbnailZoyi ZT-MD2 LCR meter pincet ZOYI ZT-MD1 Review Der Ee LCR meter DE-5000DE-5000 LCR-meter Scheidingstransformator van 100 VAScheidingstransformator Gelijk & wisselstroom AC/DCGelijk en wisselstroom

    FAQ Meettechniek Voedingen 📎en getagd

  • Veilig werken met 230 V

    Geplaatst op door colani Reactie
    Veilig werken met 230V
    Veilig werken met 230V

    Er bestaan schakelingen die rechtstreeks met de 230 V netspanning zijn verbonden. In dit artikel bespreken wij hoe u ook aan deze schakelingen veilig kunt werken.
    Achtergrondinformatie: Waar zit het gevaar?

    De elektrische weerstand van uw lichaam
    Het menselijk lichaam heeft een bepaalde elektrische weerstand. Als u dus een spanningsverschil tussen twee plaatsen op uw lichaam aanbrengt, bijvoorbeeld door het met beide handen vastpakken van twee spanning voerende draden, dan zal er door uw lichaam een bepaalde stroom gaan lopen. De grootte van deze stroom is afhankelijk van de waarde van het spanningsverschil en van de grootte van uw lichaamsweerstand. Deze laatste grootheid is niet exact te definiëren, omdat deze van een aantal factoren afhankelijk is zoals:
    – De vochtigheidsgraad van uw huid.
    – De plaatselijke beharing van uw huid.
    – De dikte van uw huid.
    – De grootte van het huidoppervlak dat contact maakt met de draden.
    – De afstand tussen de twee huidpunten die met de spanningen contact maken.
    In droge toestand kan de huidweerstand van een mens meer dan 30 kΩ bedragen. Bij een doornatte huid neemt deze weerstand soms af tot minder dan 500 Ω.

    Elektrische stroom kan gevaarlijk zijn
    Uw spieren werken dank zij uiterst lage elektrische spanningen die via uw zenuwen worden aangevoerd. Het is dus logisch dat uw lichaam extreem gevoelig is voor elektriciteit. Niet de spanning is hierbij de gevaarlijke grootheid, maar de stroom die deze spanning tot gevolg heeft. Uiteraard zijn hier geen exacte gegevens over te noteren, want de ene persoon is gevoeliger voor elektrische stroom dan de andere. Tóch worden de onderstaande waarden algemeen gekoppeld aan de beschreven menselijke reacties:

    Stromen kleiner dan 0,5 mA
    De meeste mensen voelen dit niet.
    Stromen van 0,5 mA tot 2,0 mA
    Deze wekken een prikkelend gevoel op (de laagste waarde) tot een schrikreactie (de hoogste waarde). Dit laatste kan al onrechtstreeks gevaarlijk zijn omdat die schrikreactie bijvoorbeeld tot gevolg heeft dat u van een ladder valt.
    Stromen van 2,0 mA tot 10,0 mA
    Pijnlijke spierkrampen in uw handen en armen. Er treedt een lichte mate van spierverstijving op, maar u bent nog wel in staat uw spieren zélf te controleren, zodat u de spanning voerende geleiders nog kunt loslaten.
    Stromen van 10 mA tot 25 mA
    Volledige spiercontracties, u blijft ‘aan de draden plakken’. De stroom blijft dus continu door uw lichaam vloeien met ademhalingsstoornissen en bewusteloosheid tot gevolg.
    Stromen van 25 mA tot 50 mA
    De spiercontracties zullen zich uitbreiden tot uw borst- en hartspieren, met ademhalingsverlamming en hartkamer fibrillatie tot gevolg. Uw hersenen komen snel zonder zuurstof te zitten met alle gevolgen van dien.
    Stromen van 50 mA tot 1.000 mA
    Onmiddellijk volledig uitvallen van uw hartfuncties met de dood tot gevolg. Uw huid begint te verbranden als gevolg van het door de stroom gegenereerde thermische vermogen in uw huidweerstand.
    Stromen groter dan 1.000 mA
    Zeer ernstige brandwonden, zowel inwendig als op de huid. Uw lichaamsvloeistoffen beginnen te koken. Onmiddellijke dood als gevolg van een groot aantal factoren die uw lichaamsfuncties volledig ontregelen.

    Wat is een absoluut veilige spanning?
    Ook dat is moeilijk precies te definiëren. Algemeen wordt wisselspanning aanraak veilig geacht tot slechts 50 V. Voor gelijkspanning bedraagt deze waarde 120 V. Deze spanningen zijn in Nederland gedefinieerd als aanraak veilig in het normblad NEN 3140.
    Lees verder → Bericht ID 40674

    Gerelateerde berichten:

    ZT 702S multimeter oscilloscoopOscilloscoop & multimeter: Zoyi ZT 702S Aneng 683 smart multimeterAneng 638 Smart multimeter Scheidingstransformator van 100 VAScheidingstransformator Gelijk & wisselstroom AC/DCGelijk en wisselstroom Default ThumbnailWaar moet je op letten bij het kopen van een multimeter?

    FAQ Meettechniek Meettechniek 📎en getagd

  • Condensator – ESR

    Geplaatst op door colani Reactie

    Elke condensator heeft een bepaalde serieweerstand. Deze wordt niet alleen gevormd door de aansluitdraden, maar ook door de metalen platen en diëlektricum waar de condensator van is gemaakt.
    Het totaal van deze weerstanden wordt de ESR, Equivalent Series Resistance, genoemd. Deze weerstand blijft niet altijd gelijk, maar kan toenemen door veroudering.

    Wanneer hebben we last van de ESR? Dat hangt natuurlijk af van de grootte van de ESR en de toepassing van de condensator. Stel dat de ESR van condensator C in bovenstaand filter 10Ω is. Bij zeer hoge frequenties zal de uitgangsspanning niet 0V, maar 1V∙(10/1010) = 10mV. Dat zal in de meeste gevallen geen probleem zijn.
    Wanneer weerstand R eveneens 10Ω was geweest, was de uitgangsspanning maar liefst 0.5V geweest!

    Verder kunnen we ESR-problemen verwachten wanneer er grote op- en ontlaadstromen door de condensator lopen. Een grote stroom betekent immers een grote spanning over de serieweerstand. Hierdoor kan de condensator zelfs warm worden. Als een condensator warm wordt, kan de ESR toenemen. Hierdoor wordt de condensator nog warmer, enzovoort. Op een gegeven moment (dit kan maanden duren) zal het apparaat defect raken. Dit kan doordat de condensator defect is.
    Ook kan het zijn dat het apparaat niet meer functioneert omdat de ESR te hoog is. Foutzoeken kan in het laatste geval problematisch zijn; een eenvoudige capaciteitsmeter meet met lage stromen en merkt dus niet dat de ESR van de condensator is toegenomen.
    Lees verder → Bericht ID 40674

    Gerelateerde berichten:

    ZOYI ZT-DQ02 LCR meterZoyi ZT-DQ02 LCR meter TKDMR 0-4000V spanningsbestendig capaciteitstest en spanningsontlading 2-in-1 tester, spanningsbestendigstest, ontladingstoolTKDMR NY-40 – 0-4000V 2-in-1 capaciteitstest en ontladingstool Default ThumbnailESR waarden Default ThumbnailEquivalent Series Resistance Der Ee LCR meter DE-5000DE-5000 LCR-meter

    FAQ 📎en getagd

  • GX Aviation Connectors / luchtvaartconnectoren

    Geplaatst op door colani Reactie

    Luchtvaartstekkers, ook wel stekkerhouders genoemd, ontlenen hun naam aan hun oorspronkelijke toepassing in de luchtvaart.
    De GX-serie luchtvaartconnectoren bieden u talloze pinkeuzes. U kunt kiezen uit mannelijke of vrouwelijke connectoren voor het vaste of bewegende deel. Dit helpt elektrische kortsluiting te voorkomen, zelfs bij hoge spanningen. Meestal wordt de mannelijke connector aangesloten op de stroombron. De vrouwelijke connector wordt aangesloten op de kabel. Zo blijft uw systeem veilig en werkt het goed.

    Type Dia Pinnen Volts Stroom IP Max Volts Gebruik
    GX12 12 mm 2 to 8 125 V 3A- 5A IP60-IP67 AC 1500V min Audio, video, sensors
    GX16 16 mm 2 to 14 125 V 3A- 5A IP60-IP67 AC 500V/min luchtvaart, industrie
    GX20 19 mm 2 to 15 125-250v 3A- 5A IP60-IP67 AC 1500V min communicatie, navigatie, medisch

    Elektrische specificaties

    Luchtvaartconnectoren moeten geschikt zijn voor verschillende elektrische behoeften. De GX-serie heeft verschillende pinnummers en stroomsterktes. U kunt kiezen voor een eenvoudige 2-pins connector of een grotere 10-pins connector. De onderstaande tabel toont de gebruikelijke elektrische specificaties:

    Lees verder → Bericht ID 40674

    Gerelateerde berichten:

    ISO10487 autoradio aansluitingenISO kabel autoradio

    FAQ 📎en getagd

  • Bestellen in China de voor en nadelen

    Geplaatst op door colani Reactie

    Het wereldwijde web heeft ervoor gezorgd dat de wereld een stuk kleiner is geworden. Internationaal handelen is zeer eenvoudig geworden. Met een paar drukken op het toetsenbord haal je de nieuwste spullen uit China. Wat zijn nu eigenlijk de consequenties van het bestellen van spullen uit China? Wat zijn precies de voordelen? Je leest het hier.

    Nadelen en consequenties

    Helaas kleven er nadelen aan het bestellen in China. Of de voordelen opwegen tegen de nadelen, moet ieder voor zich beslissen.

    • Retourneren is lastig en duur: hoewel de verzendkosten van China naar hier soms nihil zijn, is het retourneren daarentegen wel erg prijzig. Ook wegen de kosten van het artikel vaak niet op tegen de kosten van het retourneren, mocht er iets niet goed zijn. Je blijft dan zitten met kapotte spullen of te grote kleding.
    • Hoge milieubelasting: de grondstoffen die gebruikt worden, de energie die door de fabrieken wordt verbruikt en de hoge CO2-uitstoot van de schepen en vliegtuigen zorgen voor een erg hoge milieubelasting. Bestellen in China is niet erg duurzaam.
    • Malafide verkopers en nepproducten: soms is het lastig om te achterhalen van een plaatje of je een écht merkproduct koopt of namaak. Ook kun je niet altijd inschatten of de verkoper bonafide is.
    • Veel afval: bij het produceren en het inpakken en versturen van de producten. Het is altijd goed om te kijken of je minder plastic kan gebruiken.
    • Onverwachte kosten door invoerrechten: hoewel vaak vooraf wordt aangegeven hoeveel verzendkosten je moet betalen, kan het soms zijn dat je bij de bezorging van je pakket verrast wordt met een rekening van de invoerrechten.
    • Lang onderweg: tot slot moet je vaak lang wachten op je nieuwe producten

    Voordelen van bestellen in China

    Gelukkig zijn er ook veel voordelen verbonden aan bestellen in China. Hoewel sommige artikelen misschien beter dichtbij huis gekocht kunnen worden, kun je wel degelijk goed slagen in onze betrouwbare webshops. Check dus zeker deze lijst, voordat je overgaat tot bestellen.

    • De nieuwste artikelen: China loopt voorop als het gaat om technologie. Daarom kun je vanuit China vaak de nieuwste gadgets kopen, voordat ze hier in de schappen liggen.
    • Goedkope artikelen: een van de hoofdredenen waarom je in China bestelt, is de lage prijs. In China wordt geproduceerd tegen extreem lage prijzen en op zeer hoge schaal. Deze schaalvergroting zorgt ervoor dat de artikelen voor een prikkie verscheept of verzonden kunnen worden.
    • Het zorgt voor werkgelegenheid: dat brengt ons tot het volgende punt. De handel met China zorgt voor ongelooflijk veel werkgelegenheid daar. Het land kent grote verschillen tussen arm en rijk. De handel maakt het mogelijk dat de laagste sociale klasse en middenklasse huishoudens een beter leven hebben en dat hun kinderen naar school kunnen.

    Gerelateerde berichten:

    Chinese elektronica manualsChinese elektronica manuals China ExportPakketje uit China? Vastgehouden door PostNL voor de douane!

    FAQ 📎en getagd

  • Pakketje uit China? Vastgehouden door PostNL voor de douane!

    Geplaatst op door colani Reactie

    • Hoe zit dat nou met pakketjes uit China?
    • Zijn die winkels betrouwbaar en hoe lang duurt het?
    • En wat kost het?
    • Is het ethisch wel correct?

    Maar er zijn meer vragen.

    • Hoe snel gaan onze Nederlandse winkels failliet?
    • Moeten we al Chinees gaan leren?
    • Zijn er in Nederland straks nog banen?

    Eerst maar wat antwoorden: Ja, die Chinese webwinkels zijn betrouwbaar. Als er iets misgaat lossen ze het wel op. Je kan gewoon mailen. Het komt vrijwel altijd aan, en het duurt meestal 10 dagen, of 14 tot 30 dagen. Je kan zelfs je geld terugvragen, maar dan moet je wel het een en ander bewijzen. Het is geen Zalando natuurlijk! Dat soort winkels gaat failliet aan die onbeperkte retouren van Westerse consumenten, die alles na gebruik gewoon terugsturen. Dat is nog eens ethisch onverantwoord… en schadelijk voor de economie.

    Tot €23,- worden er geen invoerrechten en BTW gerekend, vanaf €23,- tot €150,- is het vrij van invoerrechten, maar moet je wel de BTW bijbetalen. In dat geval komen er ook nog douanekosten bij. En dan duurt het langer, want dan ligt het tijden bij de Nederlandse douane.

    Als uw pakket bij de douane is tegengehouden moet u bewijzen gaan aanleveren wat de waarde van het product is, dit gaat het snelst op deze pagina van PostNL KLIK

    PostNL brengt voor de afhandeling €13 in rekening en bij een EMS (snelle verzending) €17,50, let dus op een koopje van 25 euro komt dan dus op 38 euro’s…. Je kunt dan het pakket weigeren en laten retourneren naar de afzender, deze hoeft deze kosten niet te betalen. Vraag bij een bedrag boven de €23 of de verkoper er geschenk / gift op wil zetten, dan kun je tot €45 zonder inklaringskosten en afhandelingskosten van PostNL. Lees verder → Bericht ID 40674

    Gerelateerde berichten:

    China ExportChinese CE-fraude China ExportBestellen in China de voor en nadelen Stroomkosten zichtbaar maken in Domoticz Sonoff TH 10A/16A

    FAQ 📎en getagd

  • Capacitor plague

    Geplaatst op door colani Reactie

    De bekende “capacitor plague” een technologisch schandaal rond defecte elektrolytische condensatoren (elco’s) begin jaren 2000. Dit gebeurde door slechte fabricage en een onjuiste elektrolytformule, vooral in goedkope of namaakcomponenten.

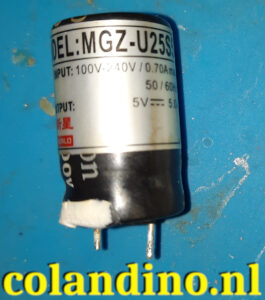

    Condensator: CapXon: Model: MGZ-U25S5
    Condensator: CapXon: Model: MGZ-U25S5

    De condensatorplaag was een probleem dat verband hield met een hoger dan verwacht uitvalpercentage van elektrolytische condensatoren van niet-massief aluminium tussen 1999 en 2007, vooral die van sommige Taiwanese fabrikanten, als gevolg van een gebrekkige elektrolytsamenstelling die corrosie veroorzaakte die gepaard ging met gasvorming; dit resulteerde vaak in het scheuren van de behuizing van de condensator door de opbouw van druk.

    Hoge uitvalpercentages kwamen voor bij veel bekende elektronicamerken, en waren vooral duidelijk bij moederborden, videokaarten en voedingen van personal computers.

    In een artikel uit 2003 in The Independent werd beweerd dat de oorzaak van de defecte condensatoren te wijten was aan een verkeerd gekopieerde formule. In 2001 stal een wetenschapper die bij de Rubycon Corporation in Japan werkte een verkeerd gekopieerde formule voor de elektrolyten van condensatoren. Vervolgens bracht hij de defecte formule naar het bedrijf Luminous Town Electric in China, waar hij eerder werkte. In hetzelfde jaar verliet de staf van de wetenschapper China, stal opnieuw de verkeerd gekopieerde formule en verhuisde naar Taiwan, waar ze hun eigen bedrijf oprichtten, condensatoren produceerden en nog meer van deze foutieve formule van condensatorelektrolyten propageerden.

    Geschiedenis

    Eerste aankondigingen

    De eerste defecte condensatoren die verband hielden met Taiwanese grondstoffenproblemen werden in september 2002 gerapporteerd door het vakblad Passive Component Industry. Kort daarna rapporteerden twee reguliere elektronische tijdschriften de ontdekking van wijdverbreide, voortijdig falende condensatoren, van Taiwanese fabrikanten, in moederborden.

    Deze publicaties informeerden ingenieurs en andere technisch geïnteresseerde specialisten, maar de kwestie kreeg pas wijdverspreide publieke aandacht toen Carey Holzman zijn ervaringen publiceerde over “lekkende condensatoren” in de gemeenschap van overklokprestaties.

    Publieke aandacht

    Lees verder → Bericht ID 40674

    Gerelateerde berichten:

    TP-Link TL-SG3109 8 poorts switchTP-Link TL-SG3109 8 poorts switch reparatie

    FAQ 📎en getagd

  • Tijd AM of PM?

    Geplaatst op door colani Reactie

    Uitleg
    Sommige klokken geven de tijd aan met AM of PM. Wat is het verschil?
    Officieel komen de afkortingen uit het Latijn:
    Ante meridiem (a.m.) aanduiding dat een tijdstip voor het middaguur is.
    Post meridiem (p.m.) aanduiding dat een tijdstip ná het middaguur is.

    Voorbeeld: 14:00 uur is dus 02:00 PM



    Een paar ezelsbruggetjes:
    AM of PM. akelige morgen (AM) en prettige middag (PM).
    PM: Pro Midnight, AM: After Midnight

    Verder zijn am en pm zijn makkelijk uit elkaar te houden, omdat de A eerst komt in het alfabet. AM is dus voor 12 uur ’s middags, PM erna.
    “after midnight” of “preparing midnight”

    At morning, Past morning


    Lees verder → Bericht ID 40674

    Gerelateerde berichten:

    Default ThumbnailDatum en tijd formaat code

    Displays Domotica FAQ 📎en getagd
