Afb 1: Wonderfoon T65 telefoon
De Wonderfoon is een oude, gerecyclede* PTT-telefoon die je kan omgebouwen tot mini jukebox.
De Wonderfoon is speciaal bedacht voor mensen met dementie. Muziek brengt vaak herinneringen terug en de draaischijftelefoon is een herkenbaar uit de huiskamer van vroeger.
Vaak wordt muziek van vroeger gebruikt, de muziek, samen met de oude telefoon die ook uit vervlogen tijden komt, blijkt een mooi middel om ouderen rust te geven, te activeren en soms ook te emotioneren.
Gebruikt gereedschap:
- Schroevendraaiers (Wera)
- Soldeerbout (Ksger T12) en hier de review
- Lijmpistool
- Kniptang
- Striptang (Maxim 6)
Handleiding ombouwen T65 Print V11
Afb 2: Schroef de 3 schroeven aan de onderkant van de telefoon los

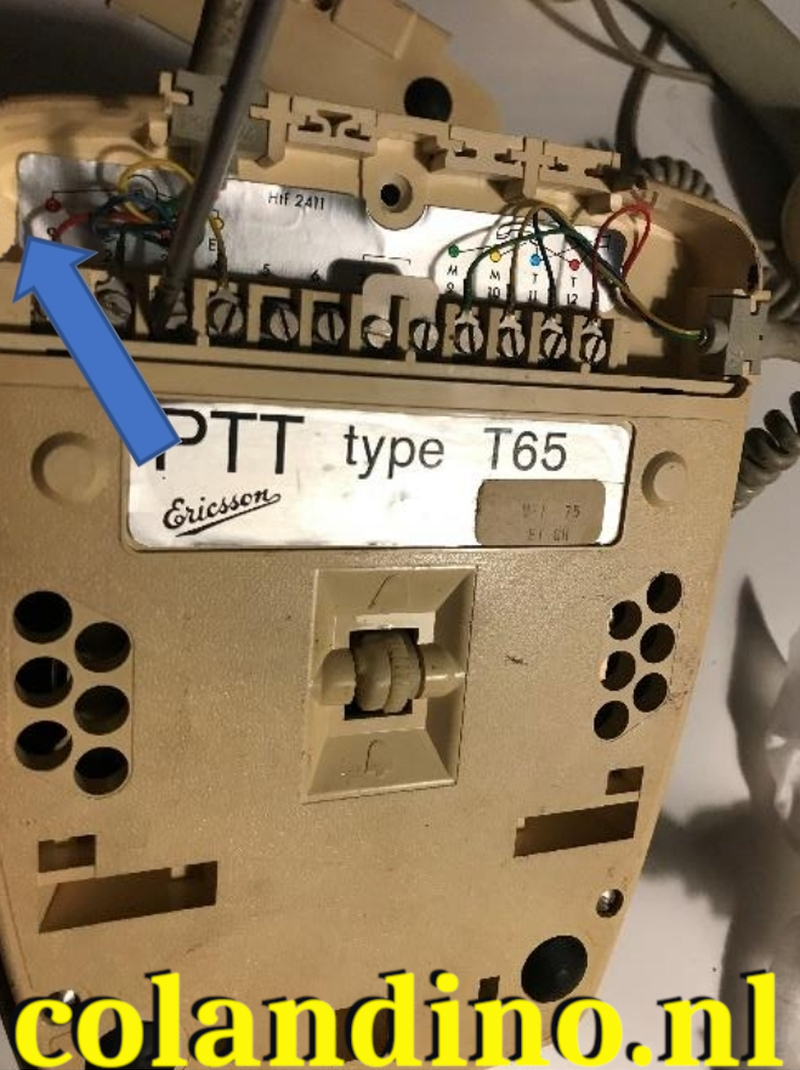

Afb 3: Haal de klep aan de achterkant weg en verwijder het oude telefoonsnoer onder schroef 1 – 4
Draai hierna alle schroeven weer aan.

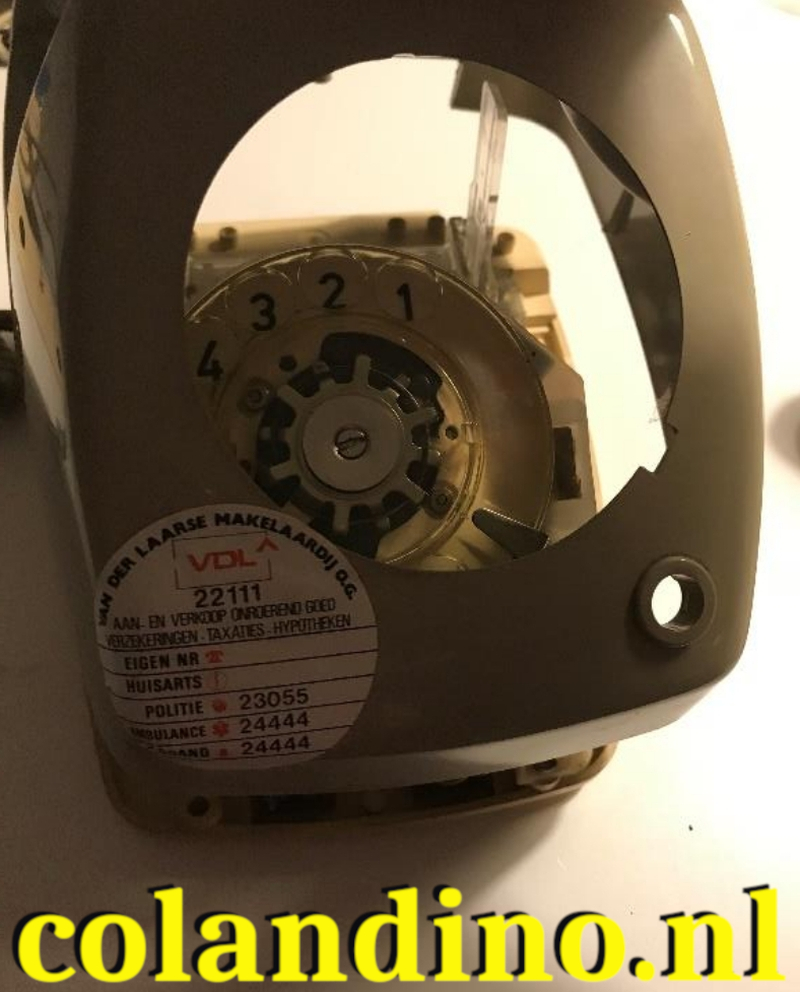

Afb 4: Verwijder de kap

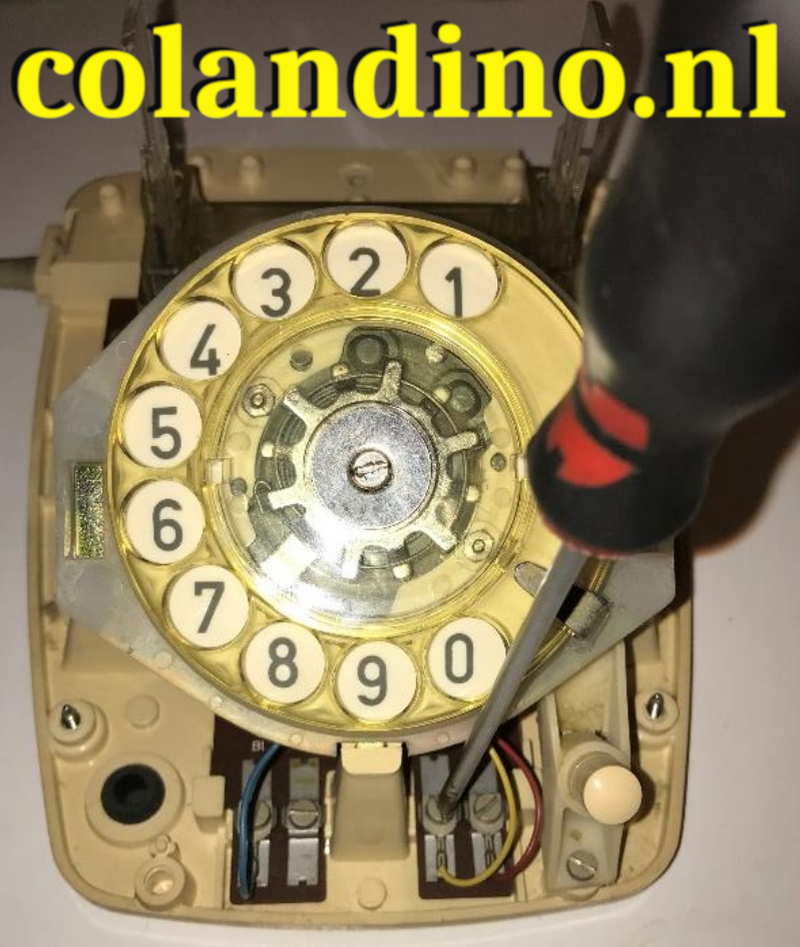

Afb 5: Schroef de draden van de draaischijf los, klik de draaischijf los en leg deze opzij.

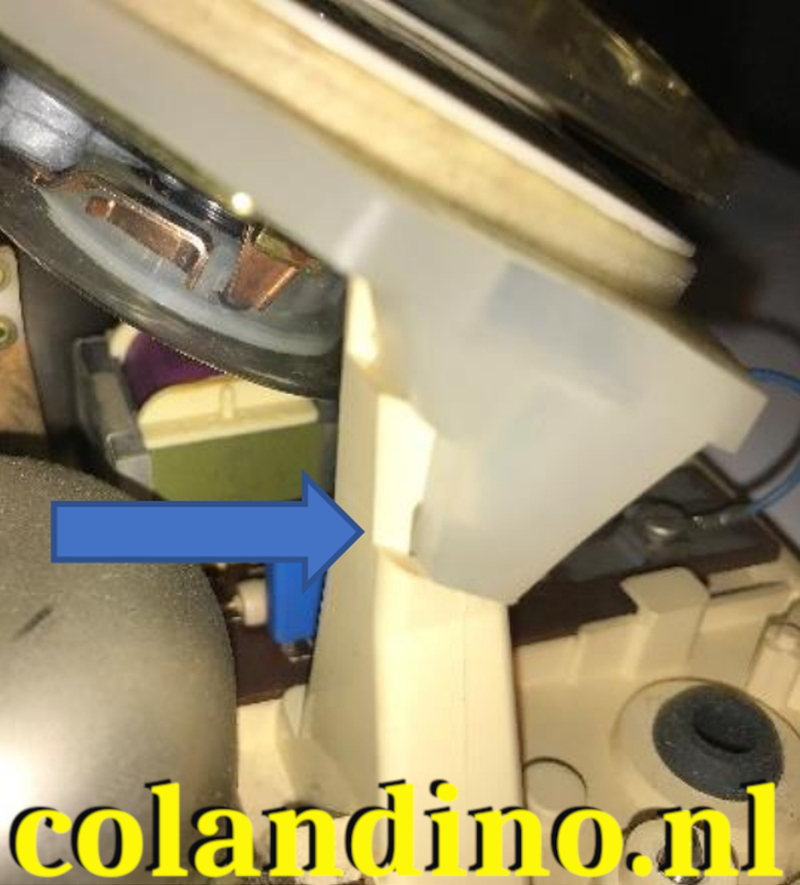

Afb 6: Draai de schroeven weer aan.

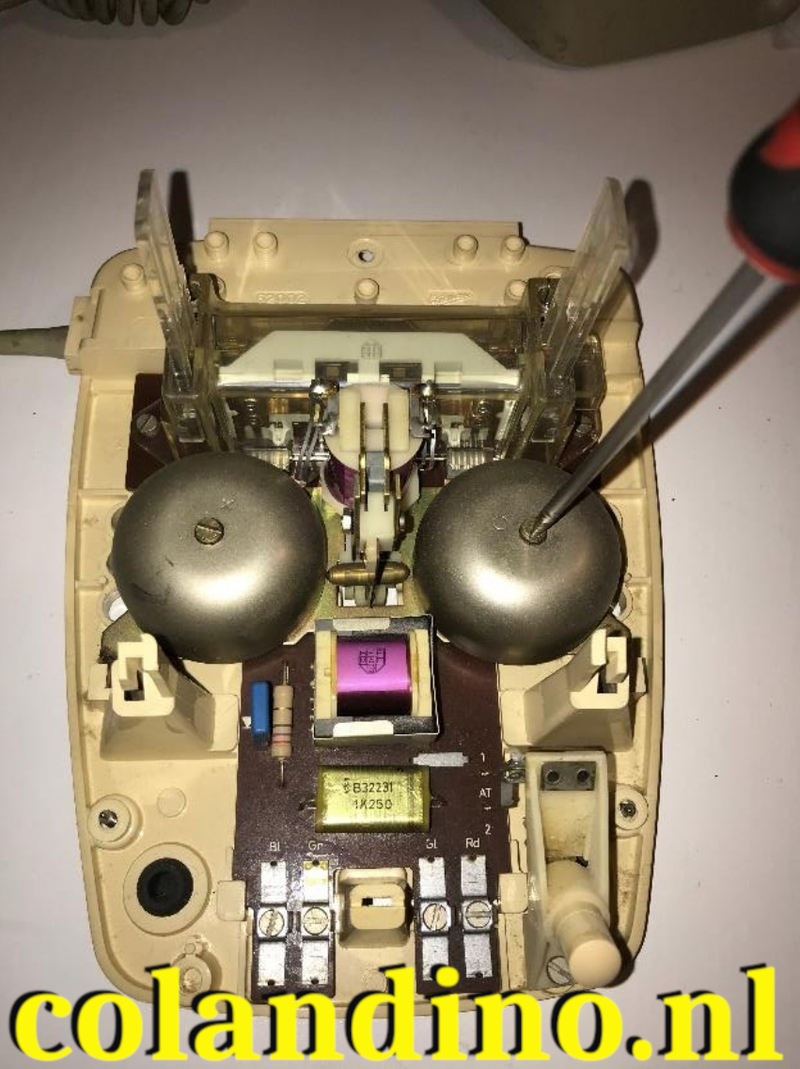

Afb 7: Schroef de rechter bel los en verwijder deze

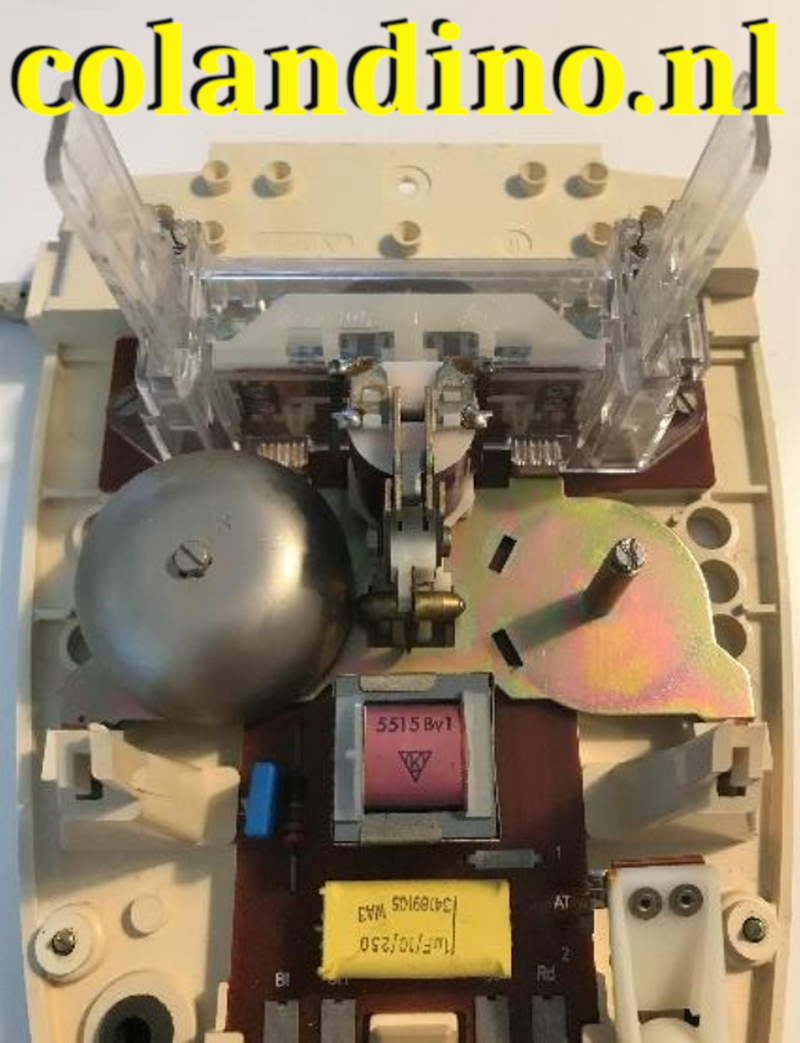

Afb 8: Plaats het boutje weer terug op de as, dit hebben we straks nog nodig.

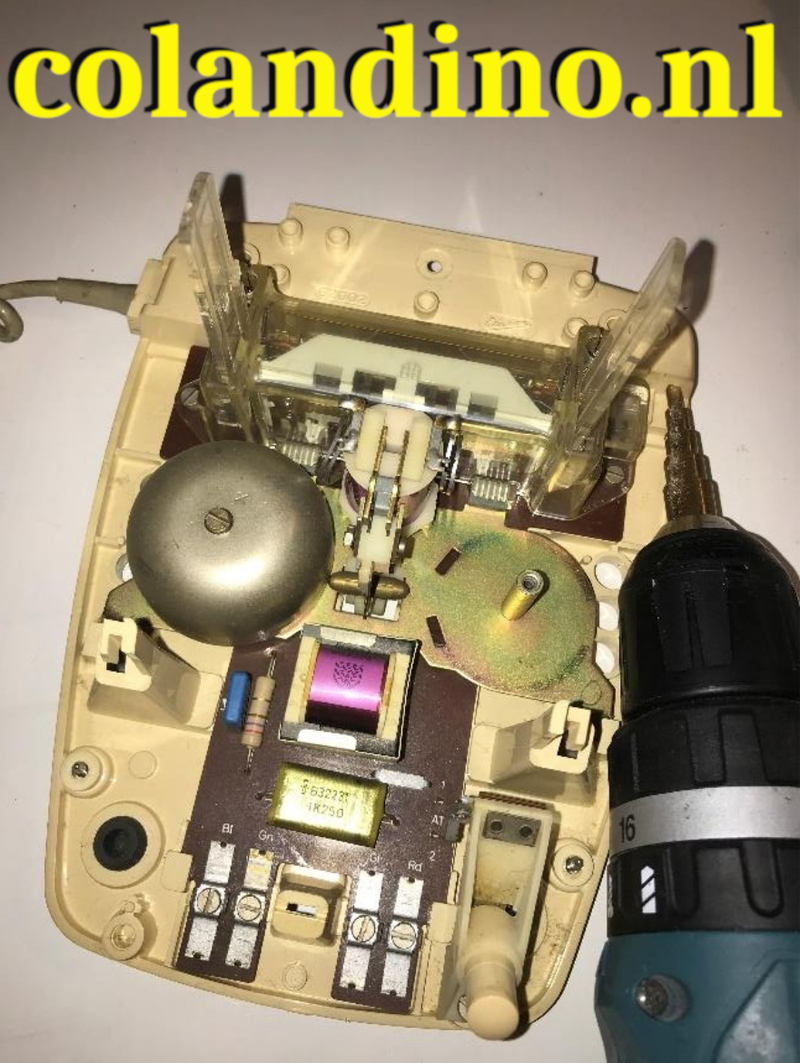

Afb 9: Boor een klein gat (6 mm) aan de rechter zijkant

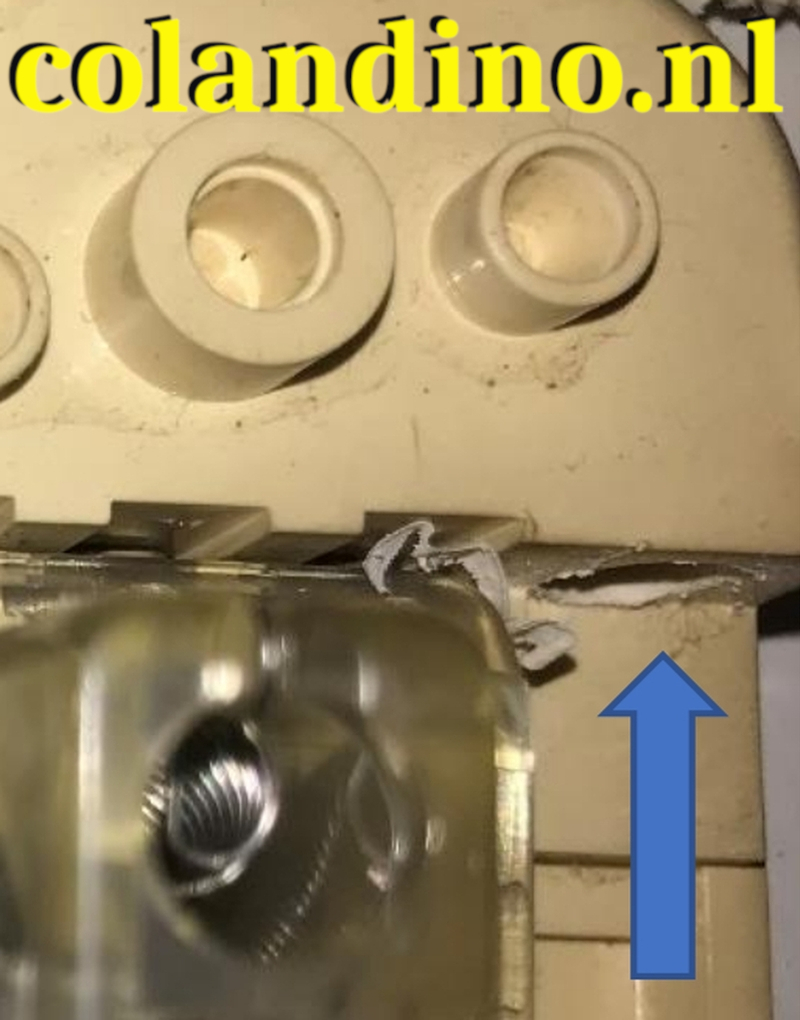

Afb 10: Boor het gat, zoals aangegeven op de foto.
Afb 11: Boor nu een klein en een groot gat (zo groot dat de USB-stekker erdoor past) in de plaat aan de achterkant van de telefoon.

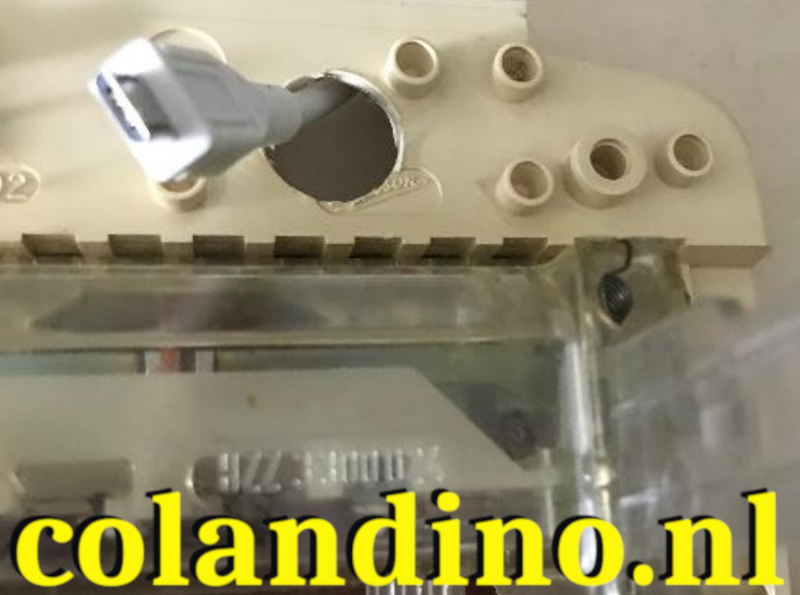

Afb 12: Het grote gat aan de onderkant bij klem 4 het kleine gat bij klem 6.
Nu kunnen we de printplaat gaan aansluiten.
Informatie over de Wonderfoon printplaat.
Je ziet aan de bovenkant 2 rijen met gaatjes.
Afb 13: Voor de draaischijf telefoon hebben we alleen de 3 meest rechtse gaatje met bijschrift Y R B (Yellow, Red, Blue) nodig.
De MP3-speler zit op de print gesoldeerd. De 4 draden in de witte connector in het midden zijn voor het aansluiten van de speaker in de hoorn en de schakelaar waar de hoorn op gelegd wordt.

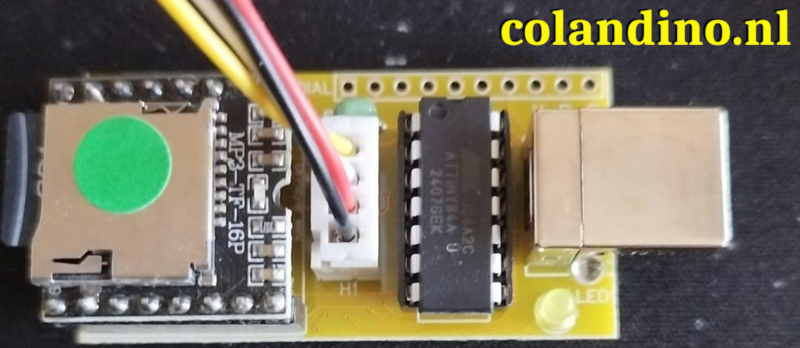

Afb 14: De printplaat

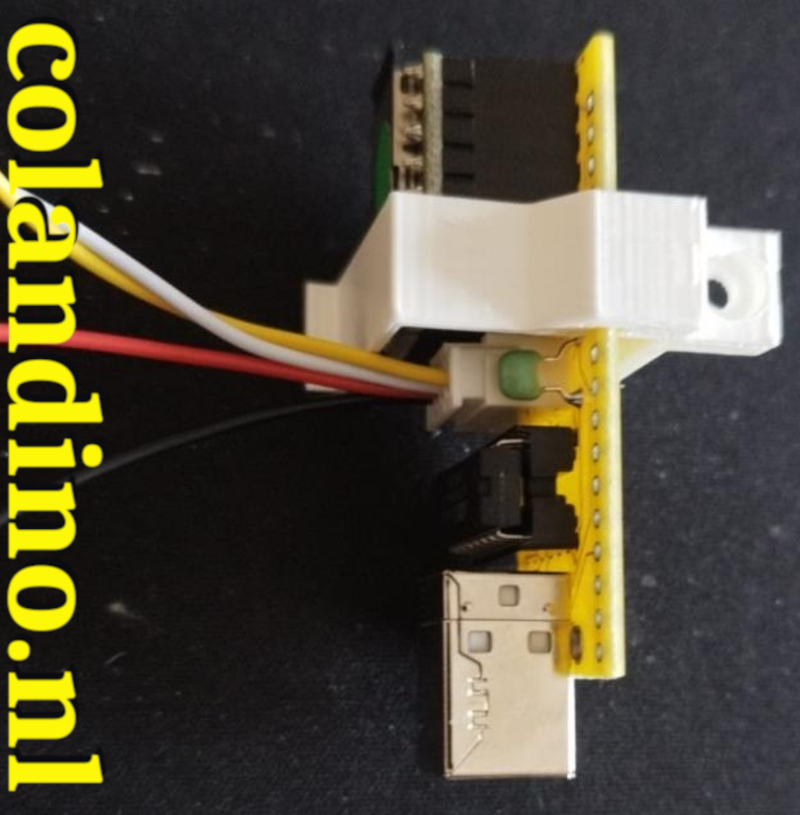

Afb 15: Schuif de plastic beugel voorzichtig over de printplaat op de plek waar de chip op de printplaat zit bevestigd.

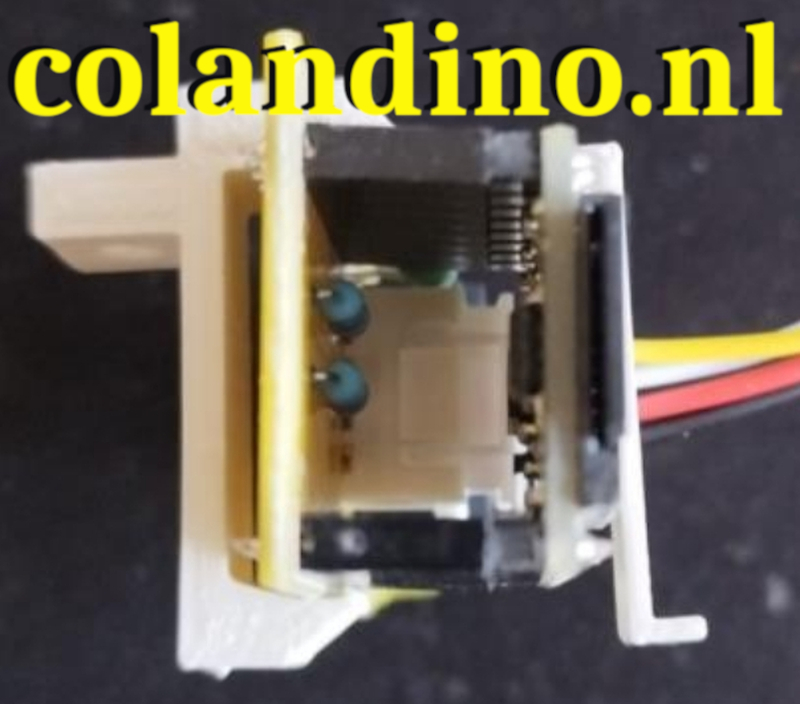

Afb 16: Controleer of de SD-kaart in de mp3-speler zit

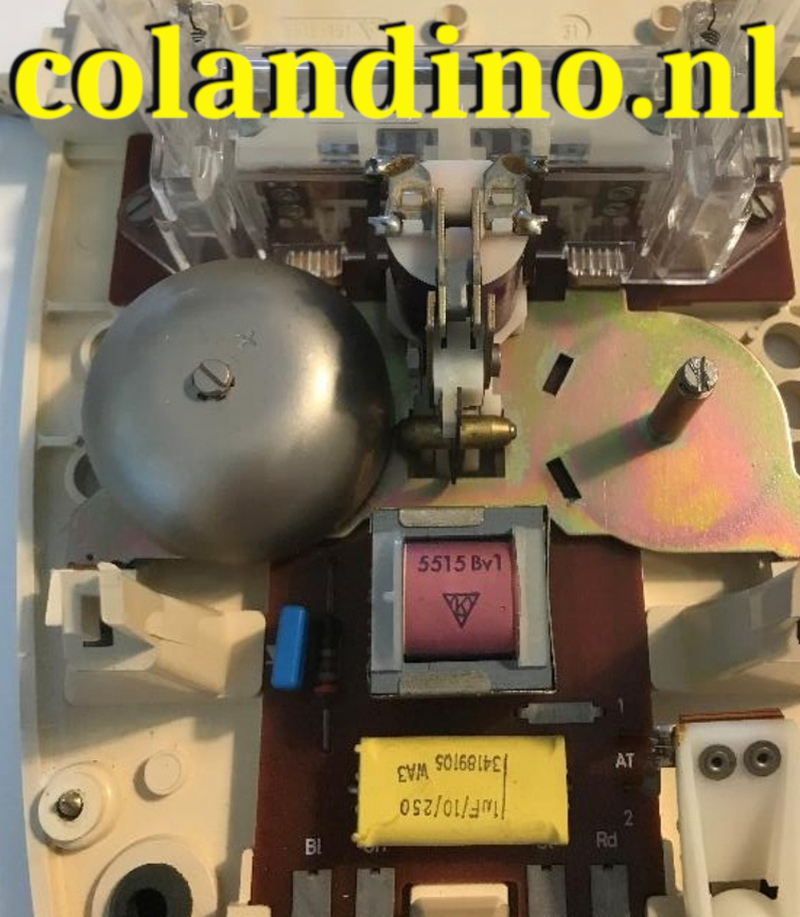

Afb 17: Maak het boutje op de as weer los.
Schroef de beugel met het boutje vast op de as.

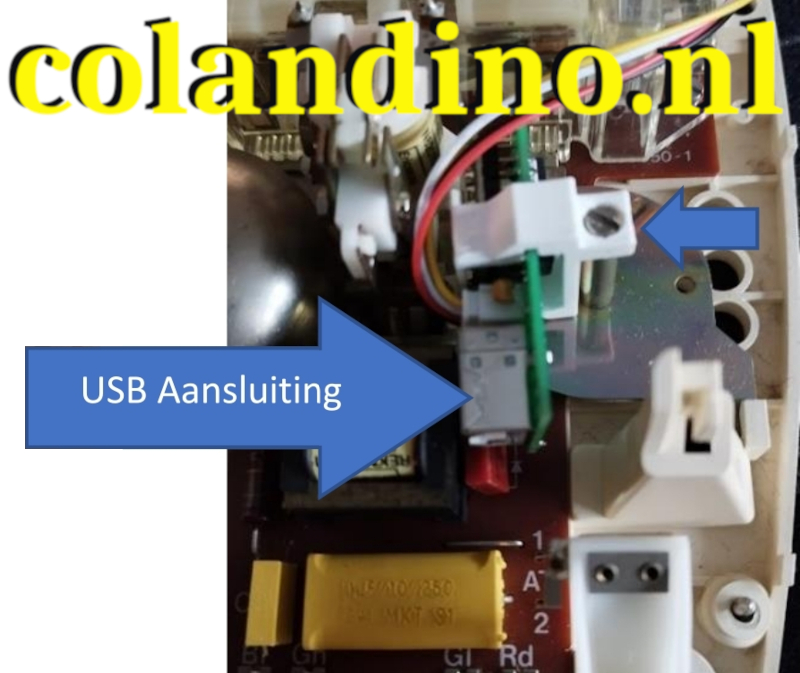

Afb 18: Plaats de print met de USB-aansluiting aan de voorkant van de telefoon.

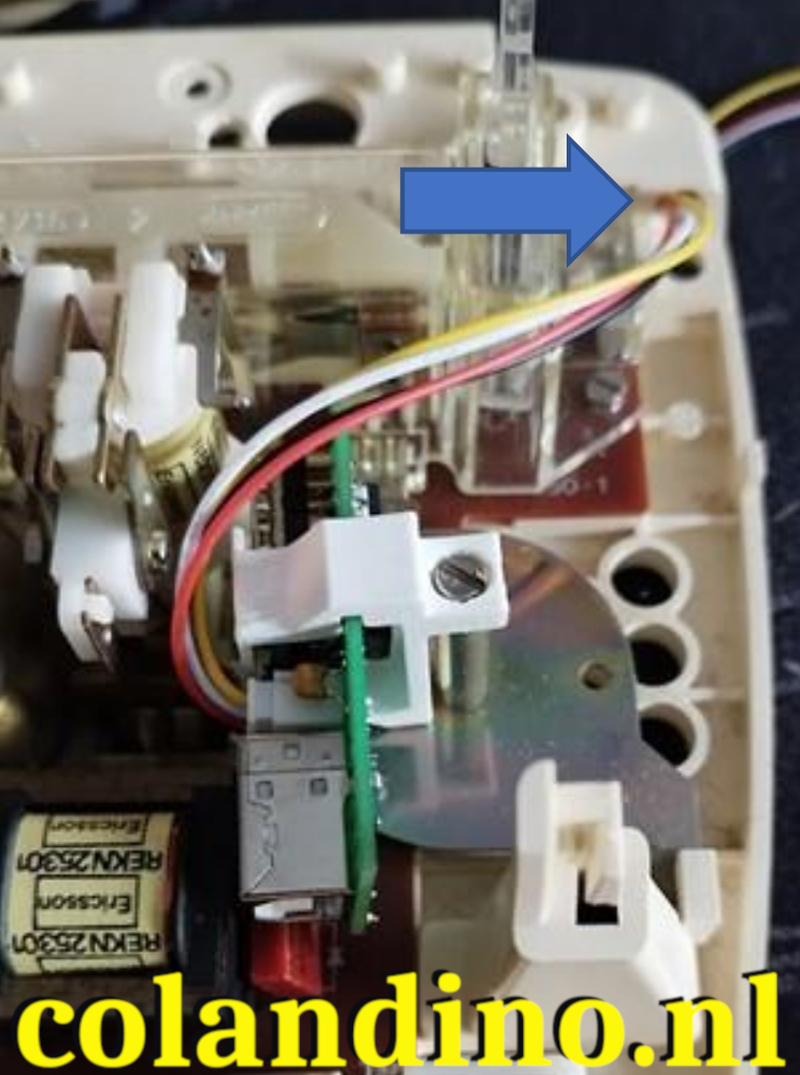

Afb 19: De 4 draden van de klem aan de linker kant van de print gaan door het 6mm gat naar de achterkant.

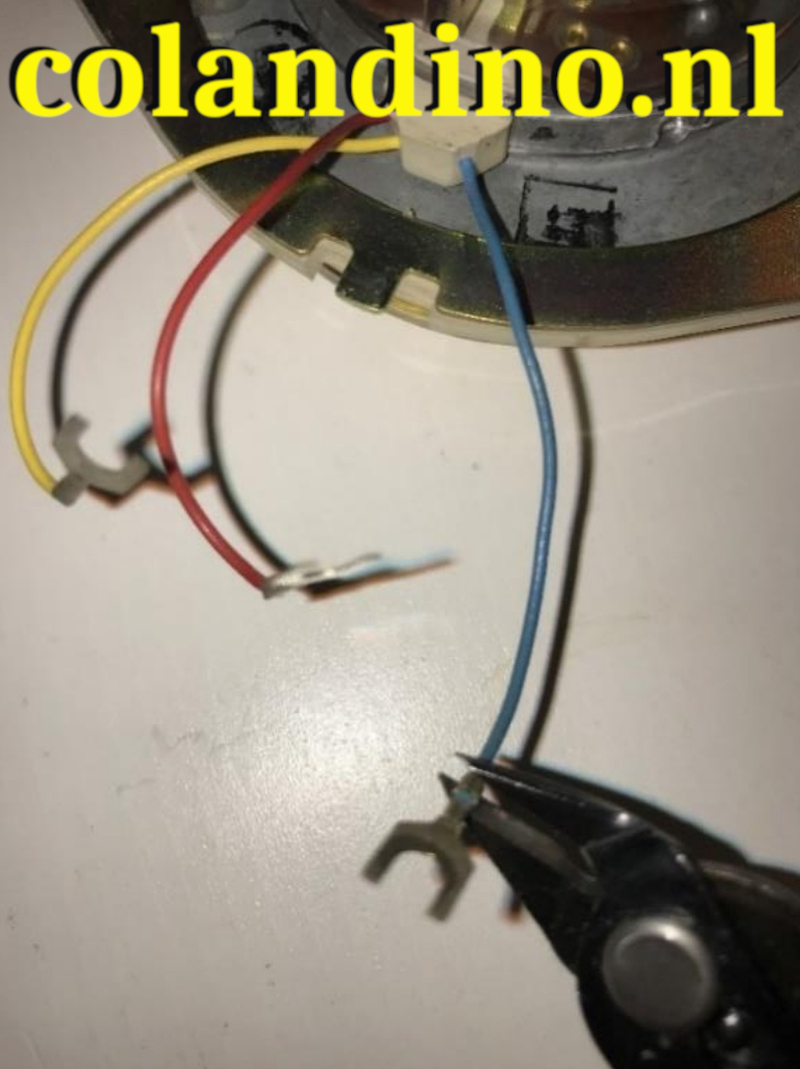

Afb 20: Nu pakken we de draaischijf erbij en knippen we de klemmetjes van de draden af (bewaar de klemmetjes)
Bij sommige type draaischijven zijn de draden te kort. Dan moeten deze verlengd worden door er een stukje draad aan te solderen.
Strip de draden 3 mm af.
Verleng de draden indien nodig en soldeer in de drie gaatjes aan de rechterkant.

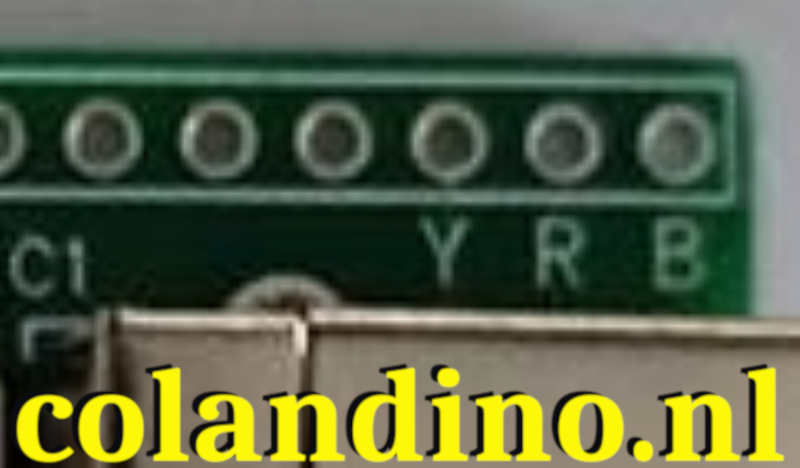

Afb 21: Van links naar rechts.

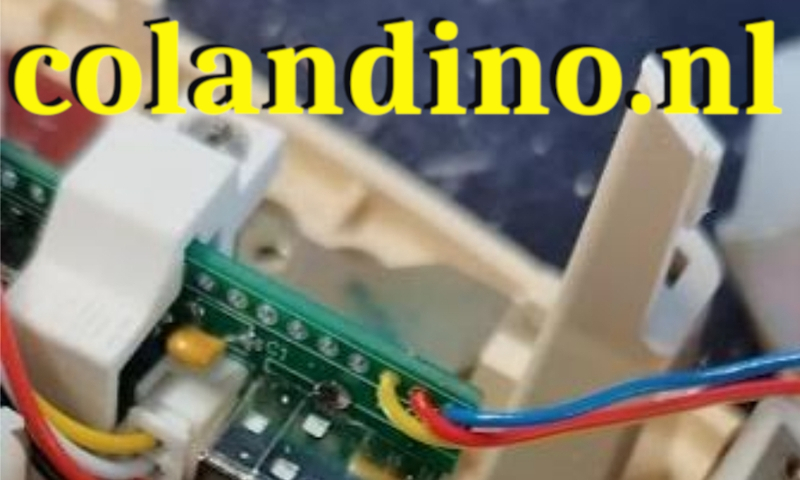

Afb 22: Y = Geel – R = Rood – B = Blauw

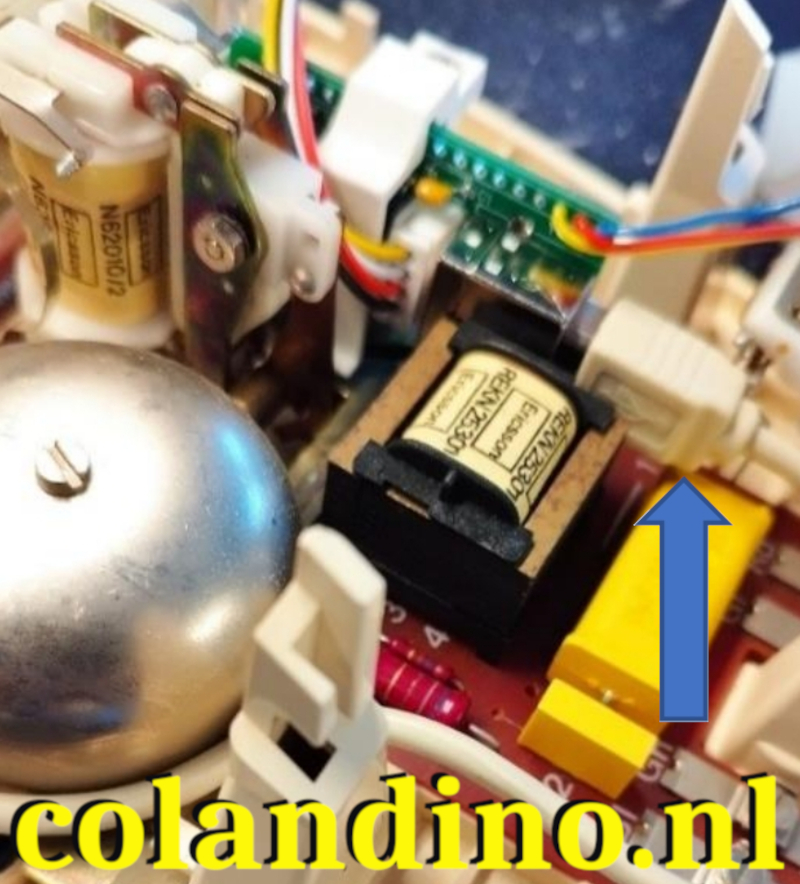

Afb 23: Plug de USB-stekker in de USB-aansluiting op de printplaat

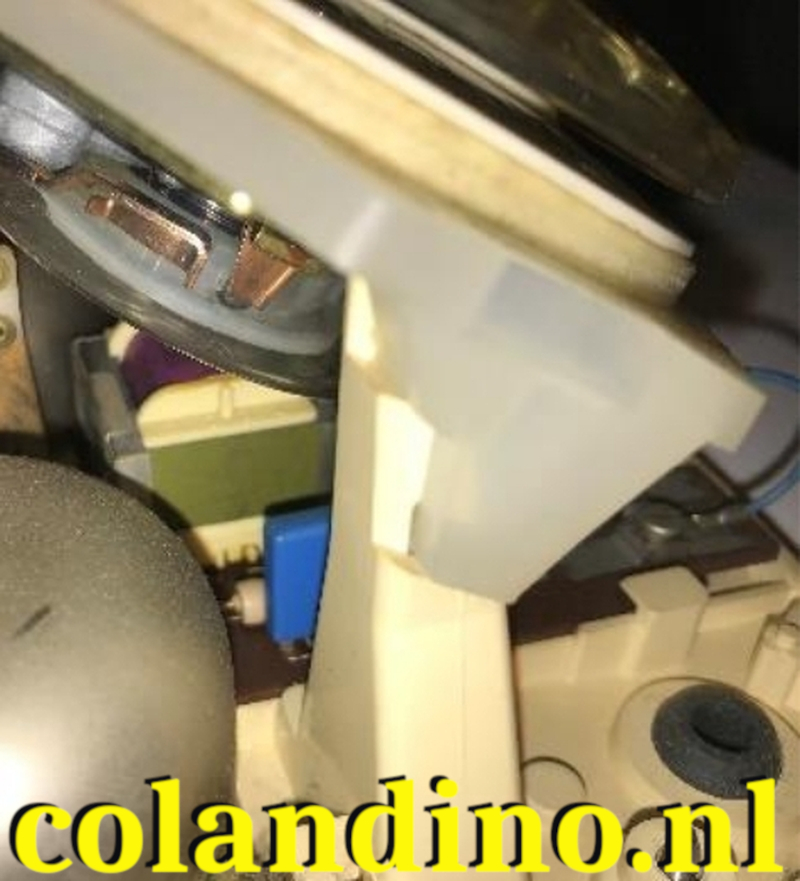

Afb 24: Klik de draaischijf voorzichtig vast op de bodem van de telefoon.

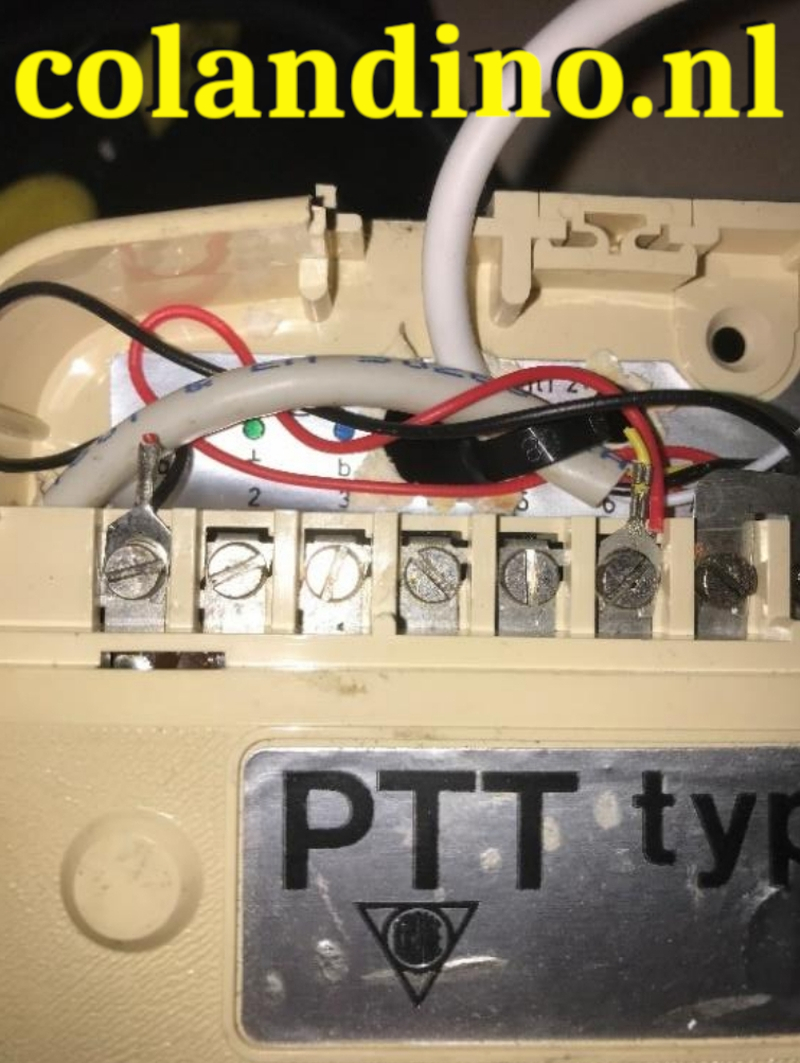

Afb 25: Nu kunnen we 2 draden aan de achterkant vastschroeven.
Zwart onder klem 1
Rood onder klem 6
Schroef de draadjes onder een klemmetje Gebruik hiervoor klemmetjes die we van de draden van de draaischijf hebben afgeknipt.

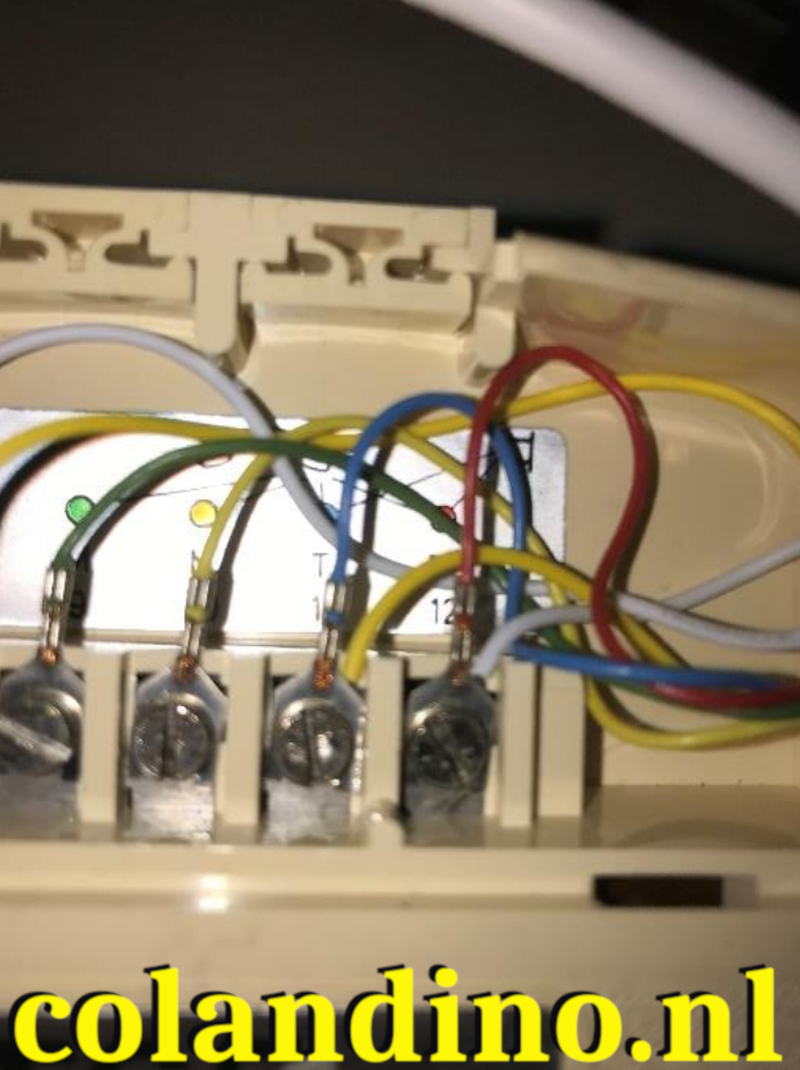

Afb 26: De gele en witte draad worden samen met de blauwe en rode draden van de hoorn onder klem 11 en 12 vastgemaakt.
Geel samen met blauw (van de hoorn) onder klem 11 Wit samen met rood (van de hoorn) onder klem 12

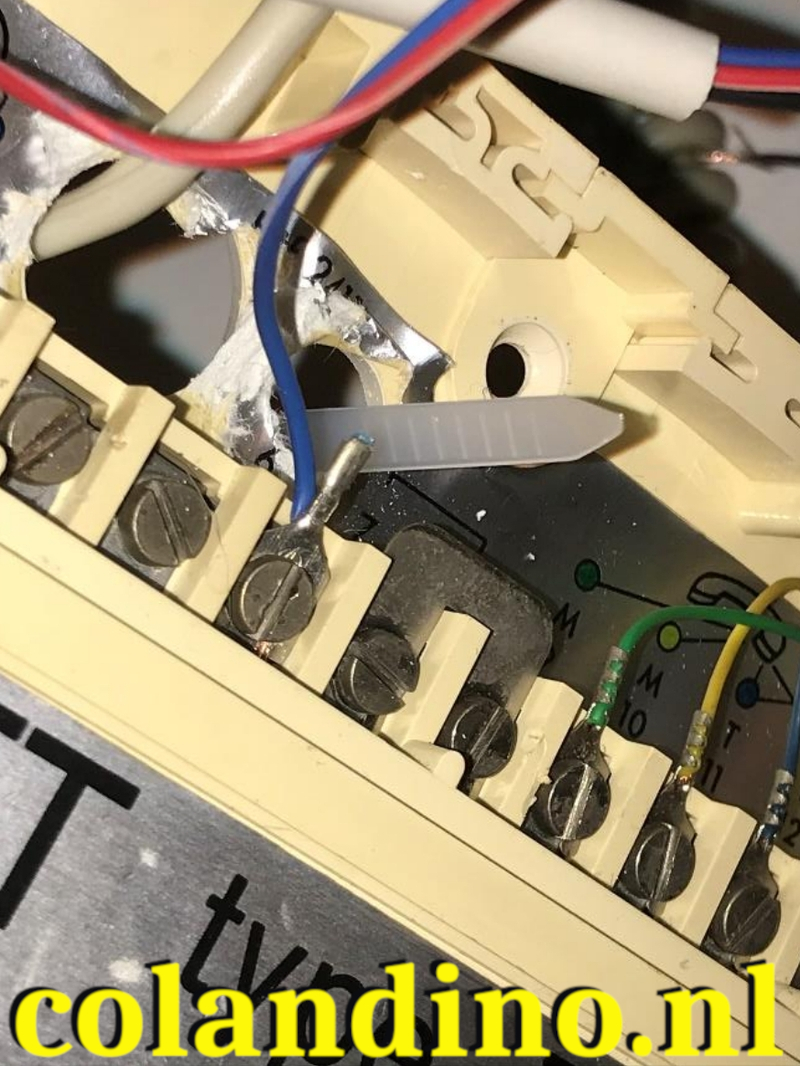

Afb 27: Nu bevestigen we de draden en de USB-kabel met een trekbandje aan de behuizing.
Steek het trekbandje door het gat bij klem 6.
Doe ‘m over de 4 draden heen terug in het gat bij klem 4 (zorg ervoor dat de USB-kabel vrij naar achteren loopt)

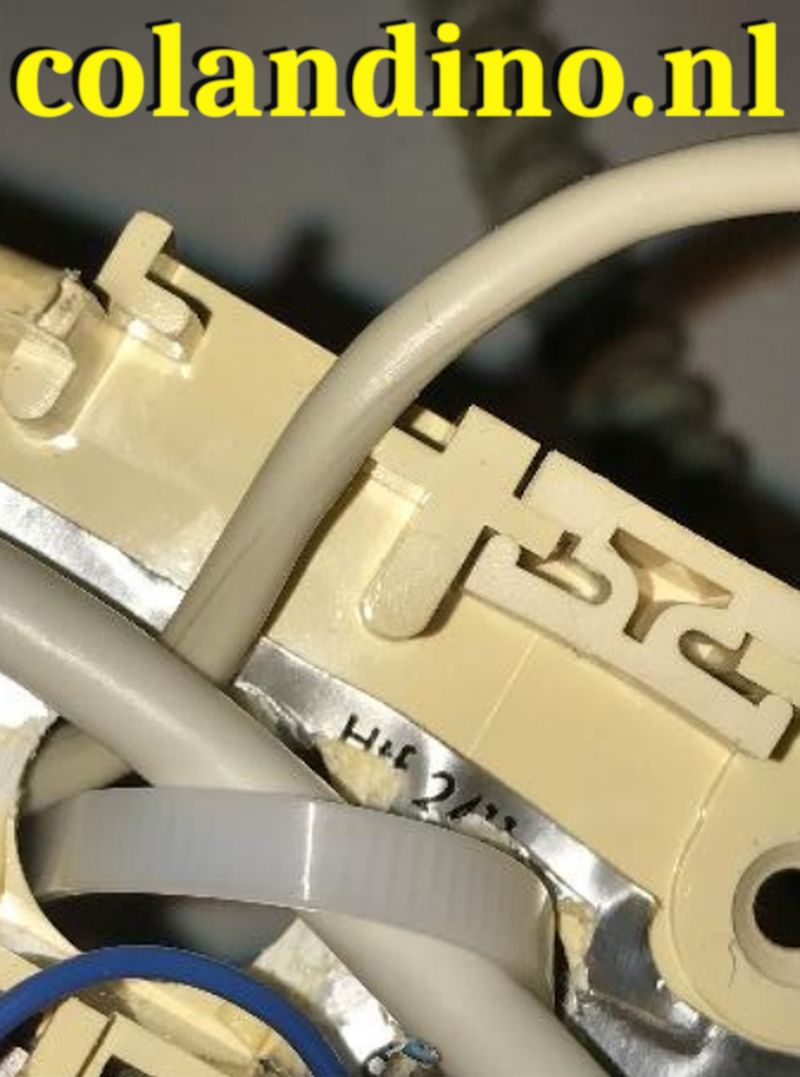

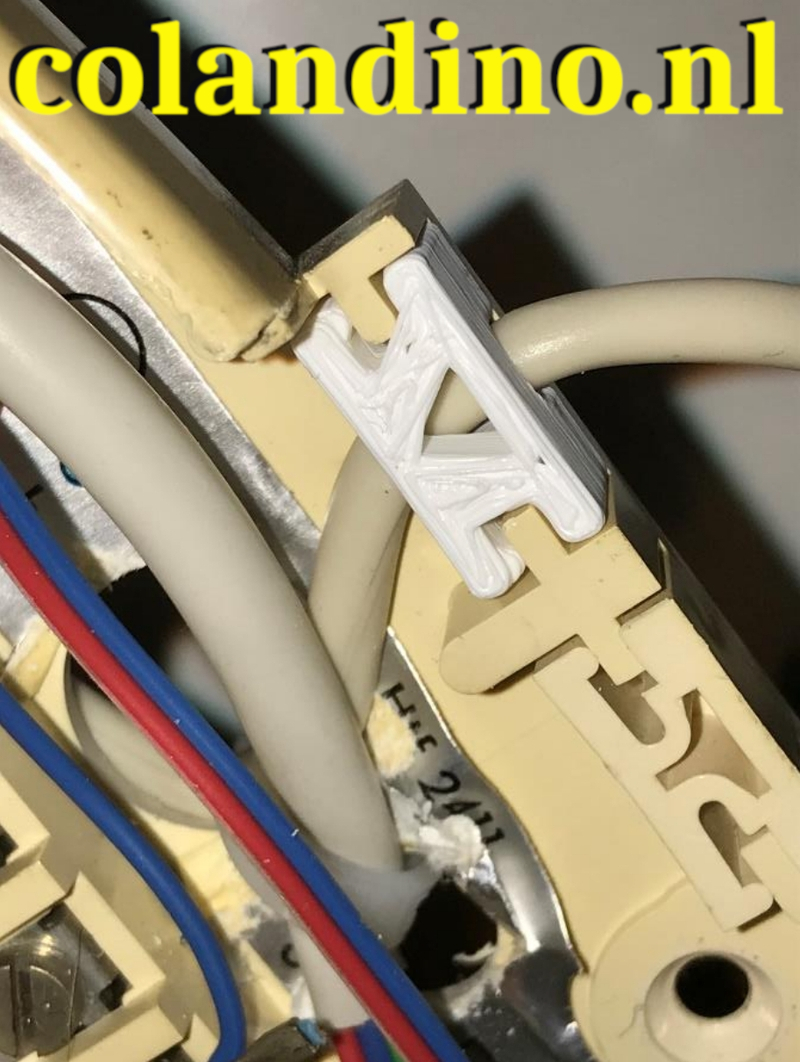

Afb 28: Klem de USB-kabel vast met het witte klemmetje.
Afb 29: Klem de USB-kabel vast met het witte klemmetje.

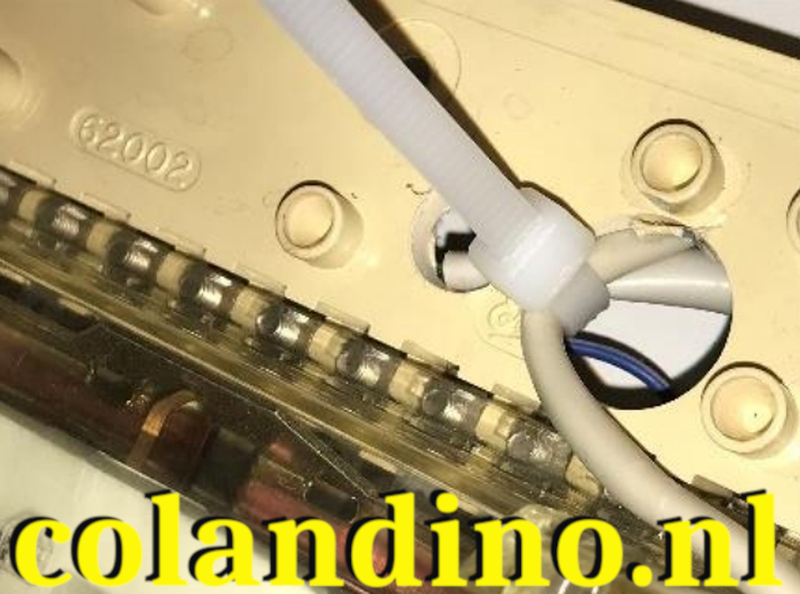

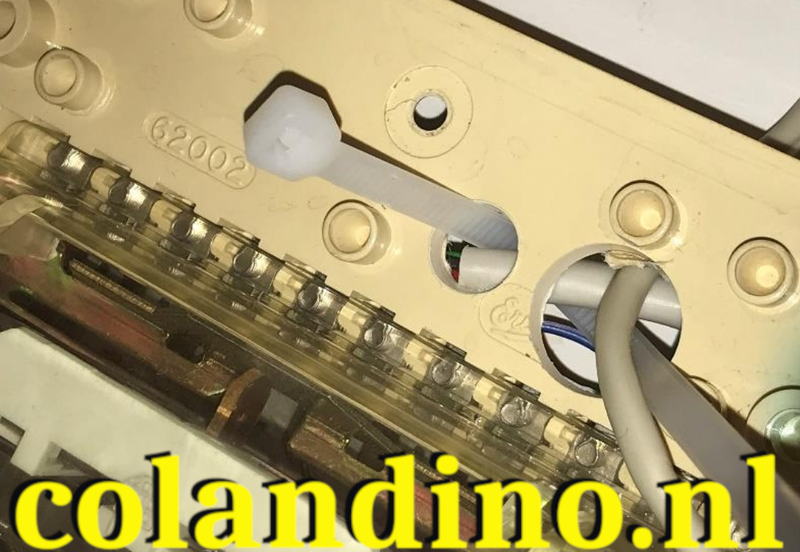

Afb 30: Draai de telefoon om en trek het trekbandje met de USB-kabel ertussen aan.
Afb 31: Trek het trekbandje met de USB-kabel ertussen aan.
Knip het losse uiteinde af.
Dit is een goed moment voor een eerste test.
Steek de USB-stekker in de voeding en de voeding een het stopcontact.
De Wonderfoon meldt zich na 2 seconden door de hoorn.
Test nu met de kiesschijf of je verschillende liedjes kunt afspelen.

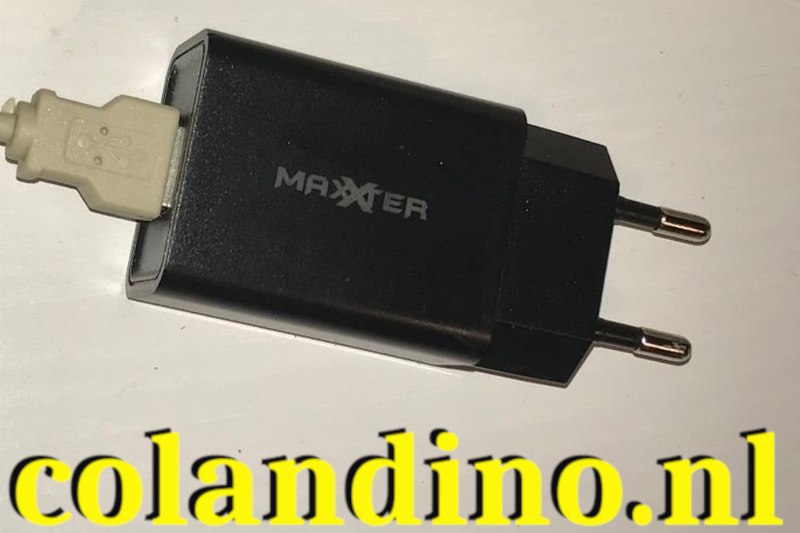

Afb 32: De USB voeding

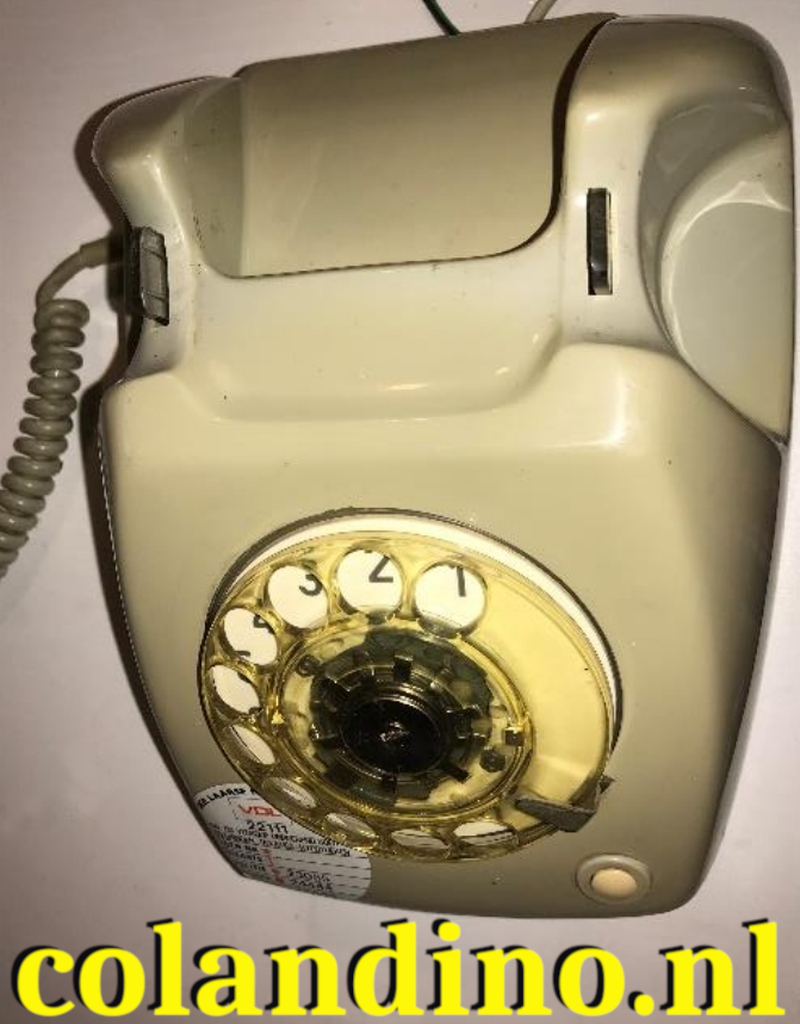

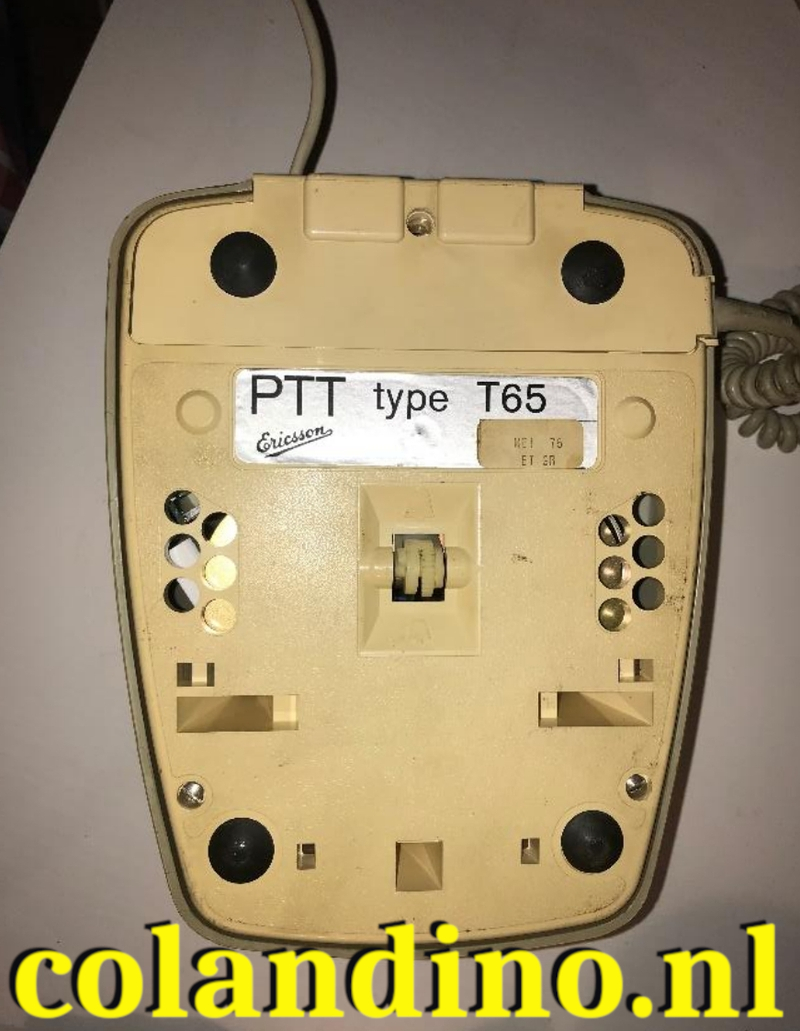

Afb 33: Als de Wonderfoon het goed doet kun je de kap erop schroeven.
Afb 34: Als de Wonderfoon het goed doet kun je de kap erop schroeven.

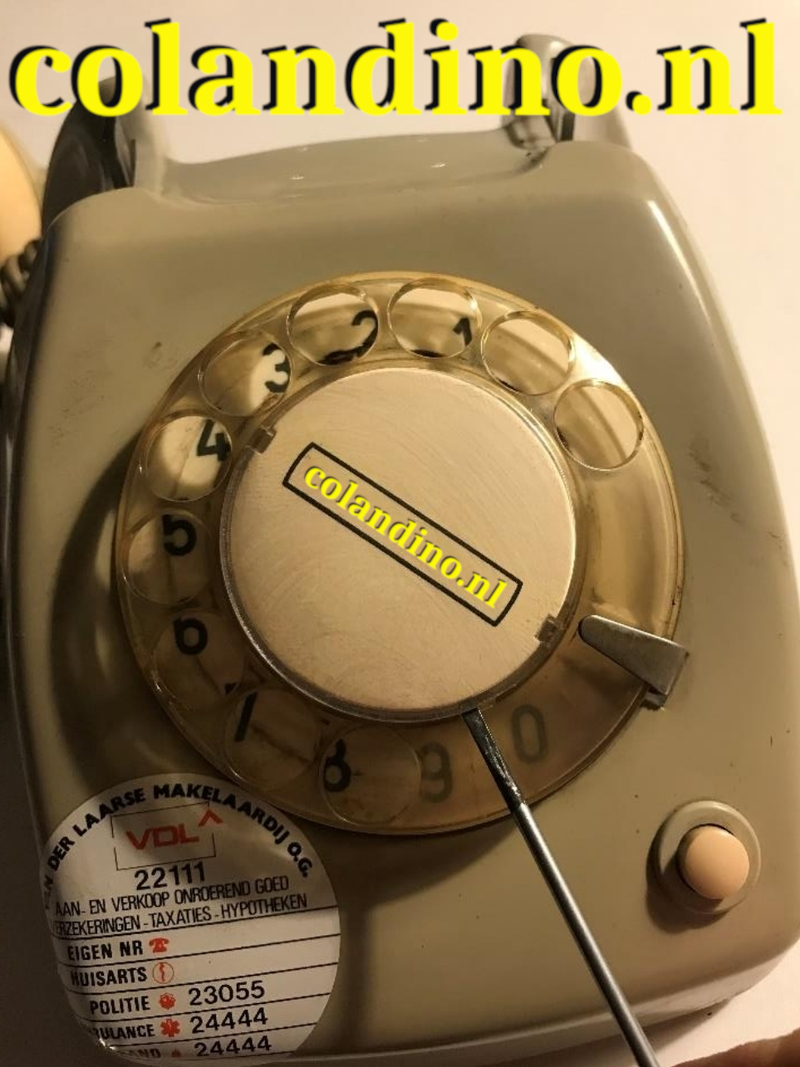

Afb 35: Klik voorzichtig het kapje van de kiesschijf.

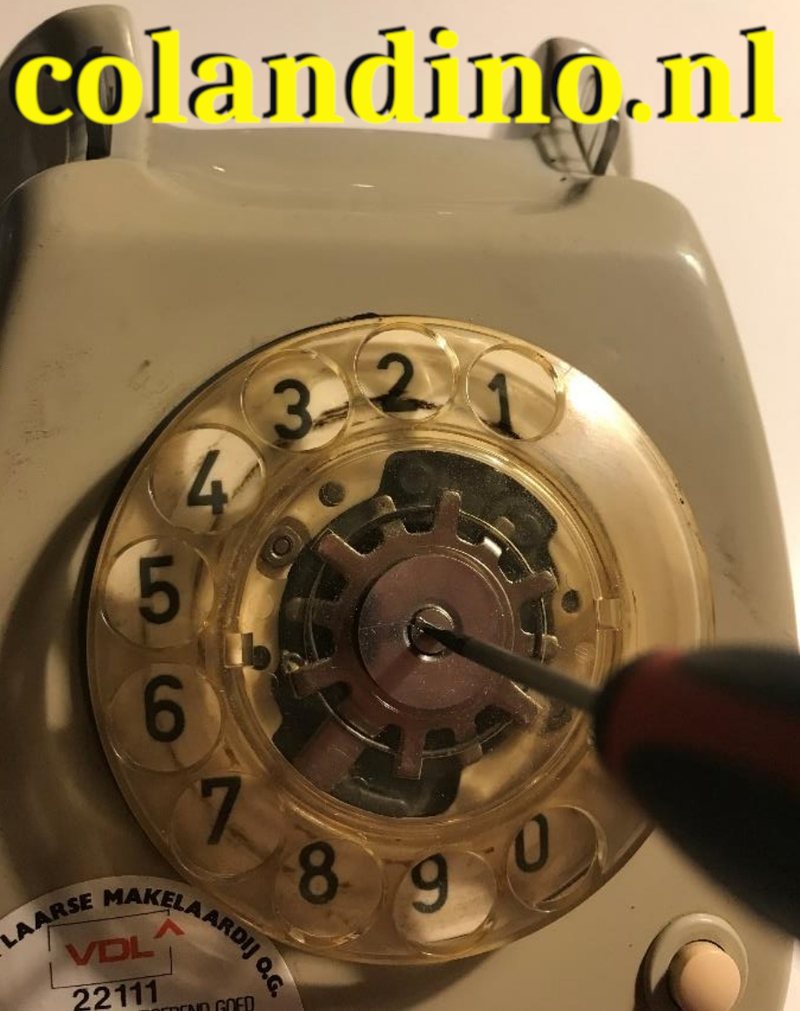

Afb 36: Schroef de kiesschijf los om hem schoon te maken.

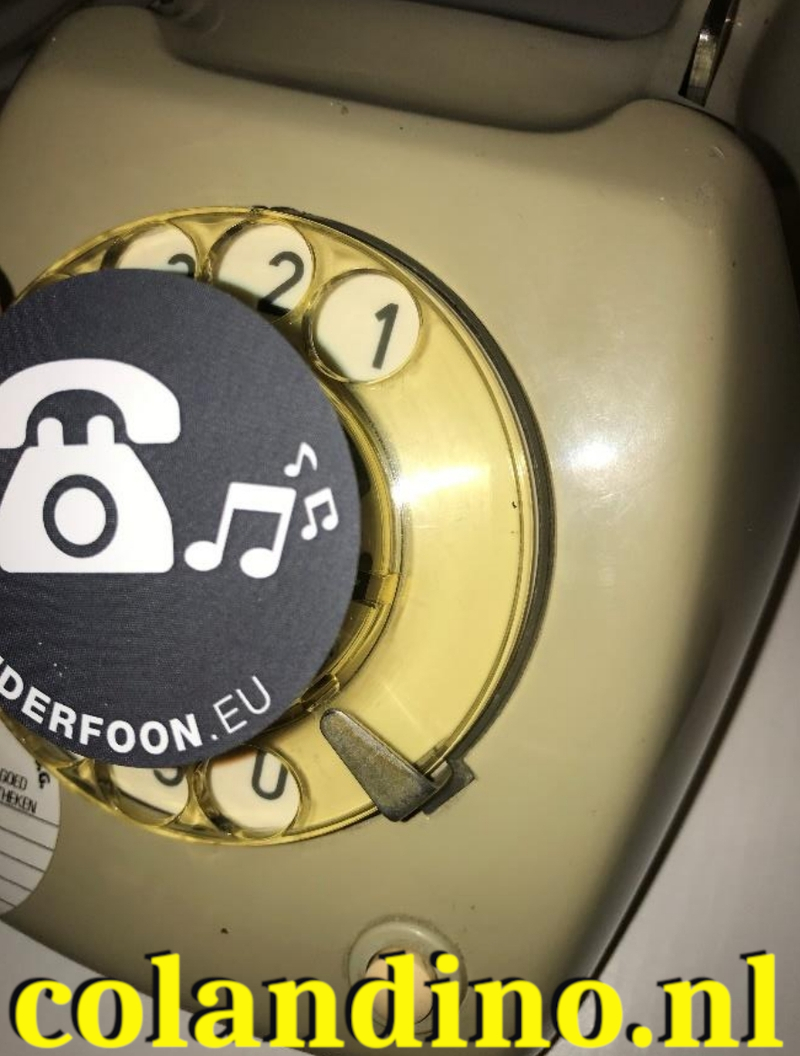

Afb 37: Schroef de kiesschijf weer vast en plak de stikker op de kiesschijf.

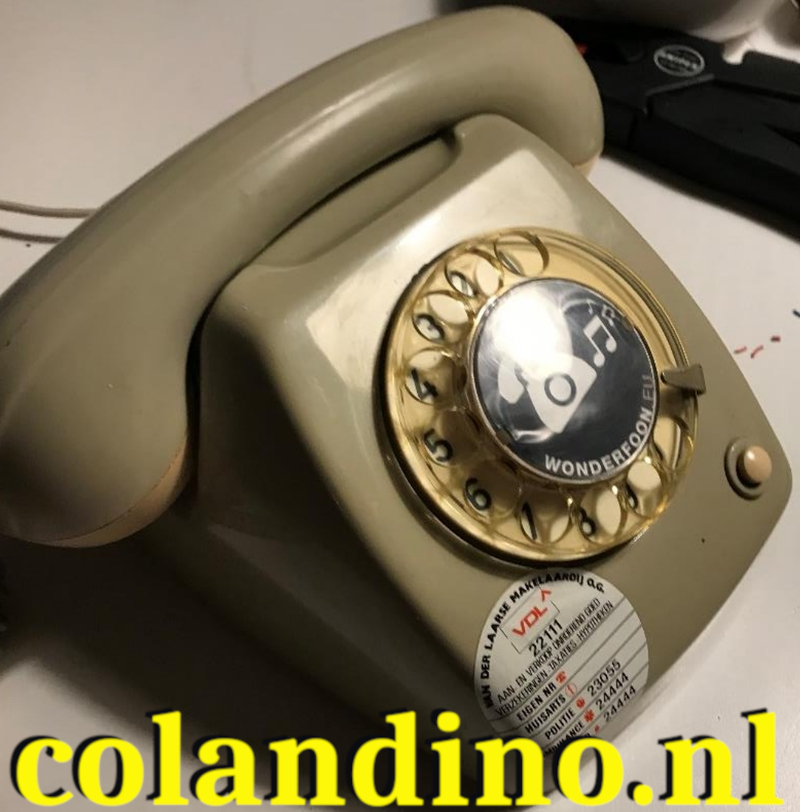

Afb 38: Klik hierna de dop er voorzichtig op.

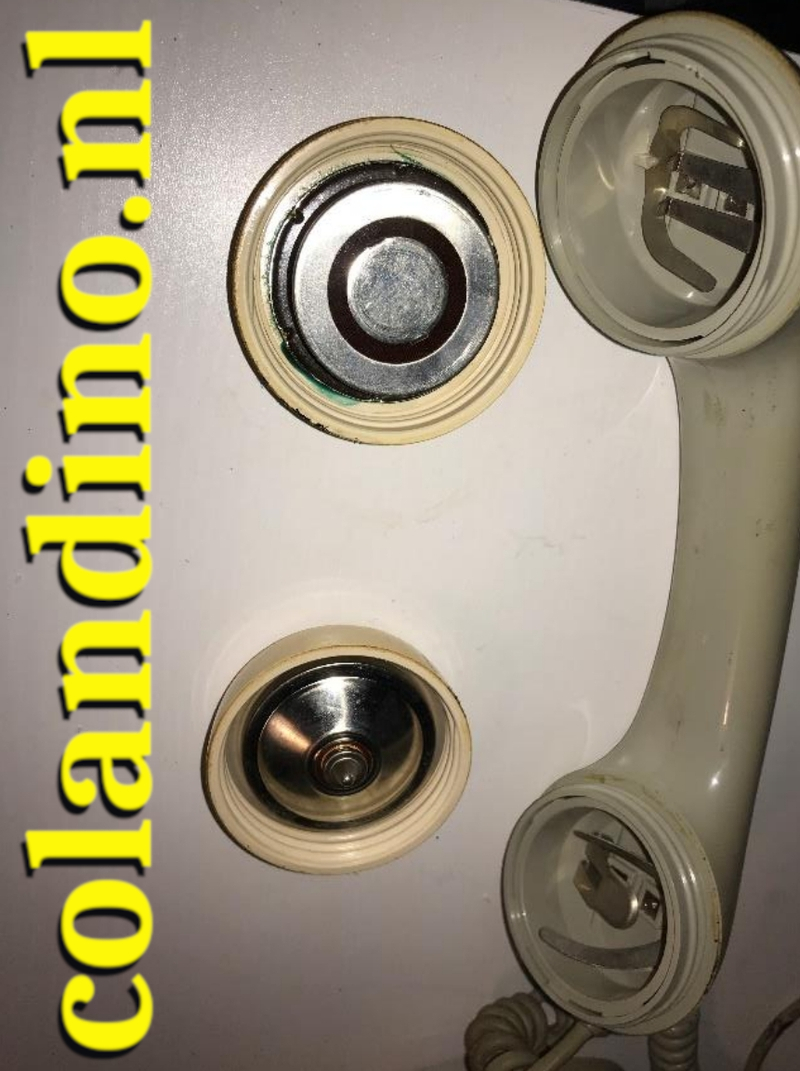

Afb 39: Draai de doppen van de hoorn

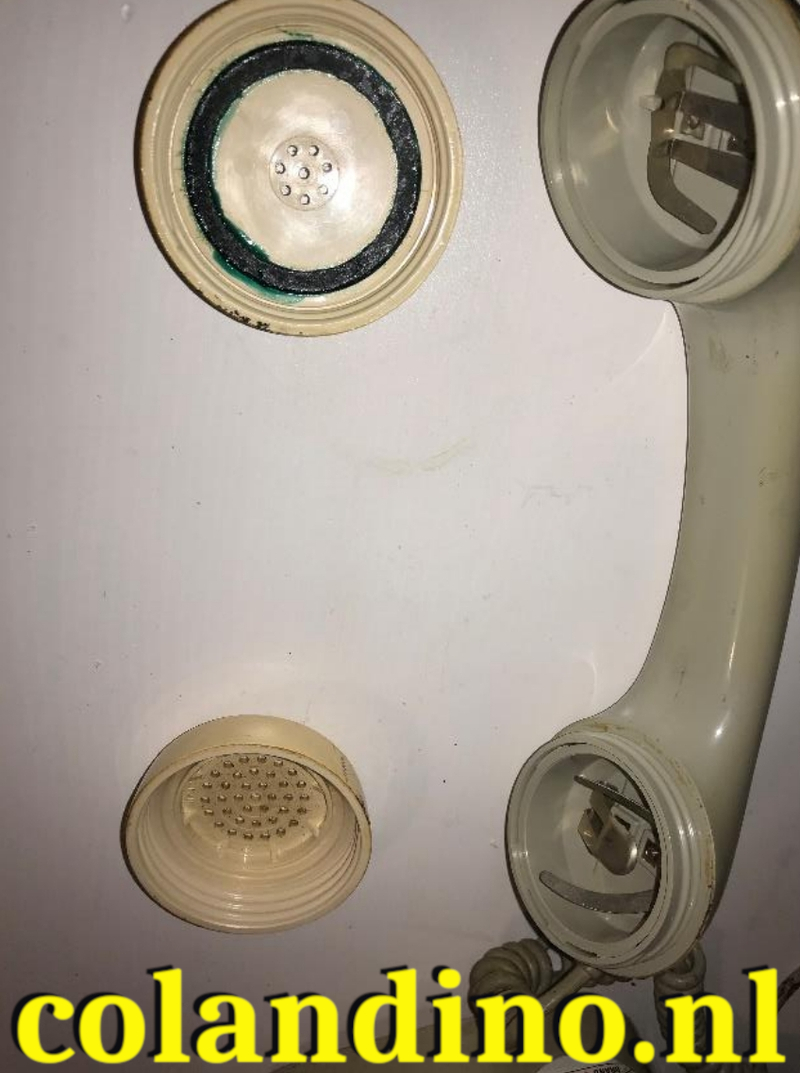

Afb 40: Verwijder de speaker en microfoon.

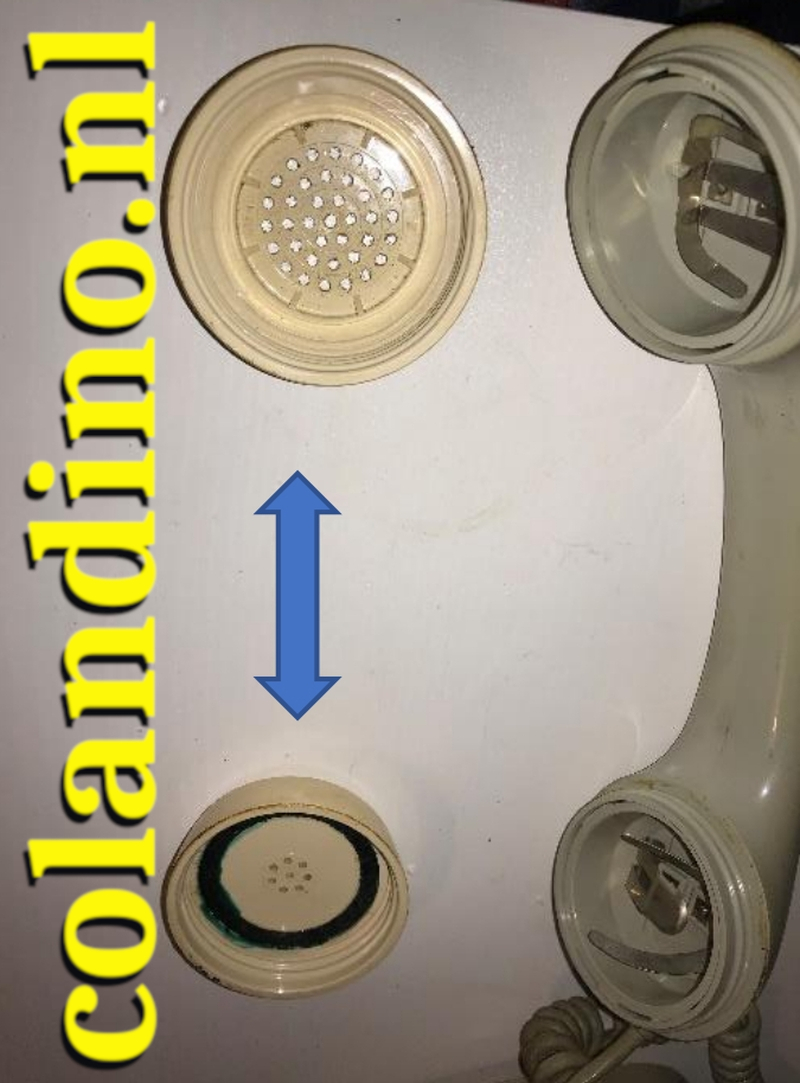

Afb 41: Wissel de doppen om.
Afb 42: Haal de speaker houder uit de bovenkant van de hoorn en schroef de klemmen los, verwijder de metalen onderdelen.

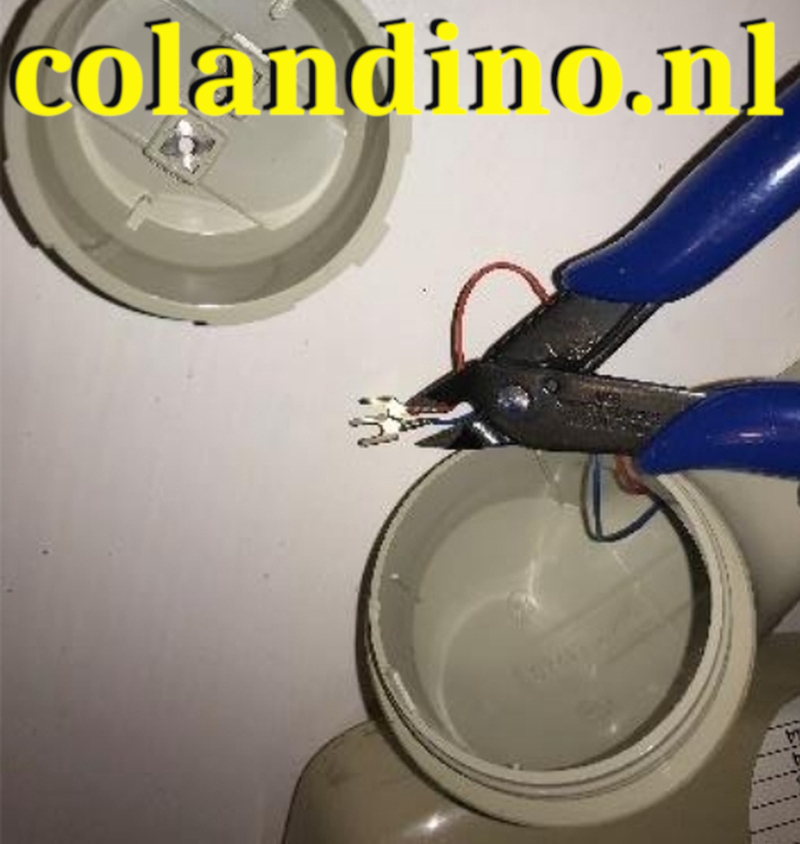

Afb 43: Knip de klemmen van de draadjes af.

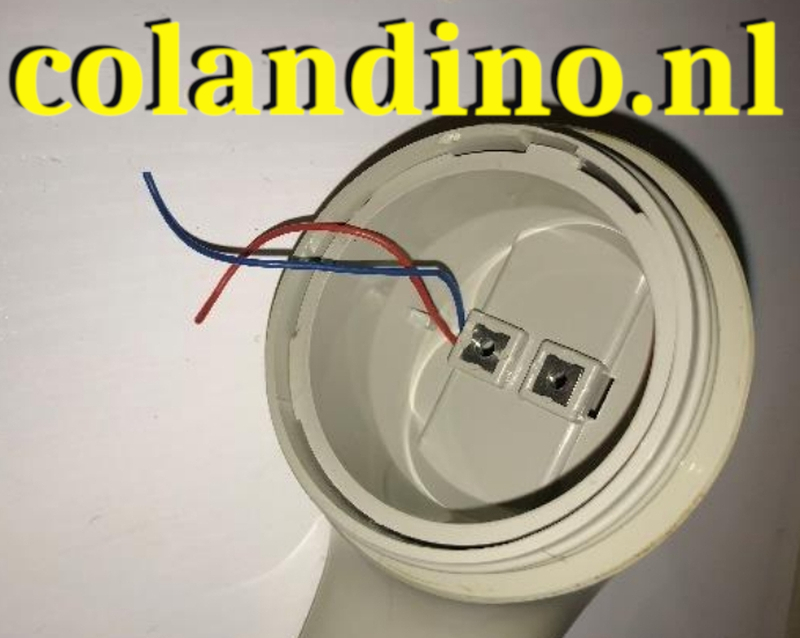

Afb 44: Duw de draden door een sleuf in de speakerhouder en doe die houder terug in de hoorn.

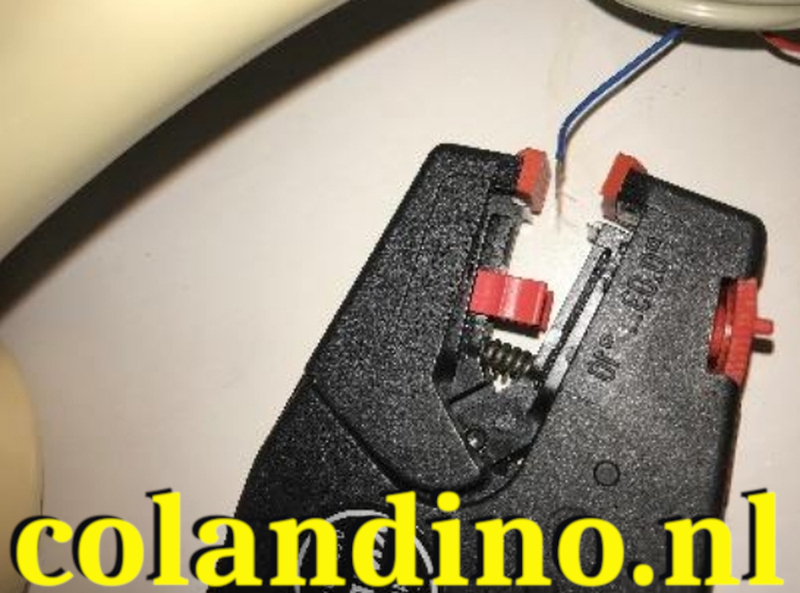

Afb 45: Strip de draden. (Gebruik een goede striptang)

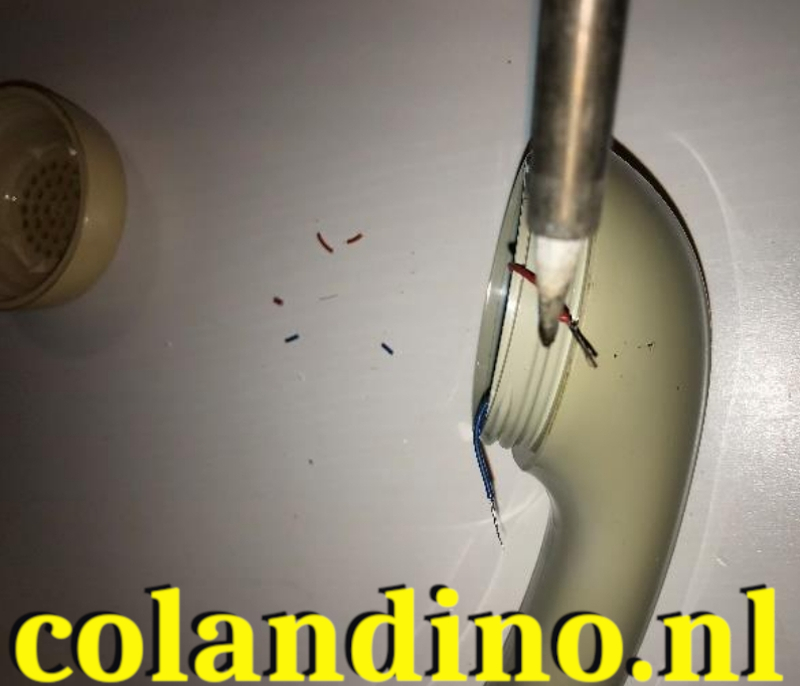

Afb 46: Vertin de draden met de soldeerbout

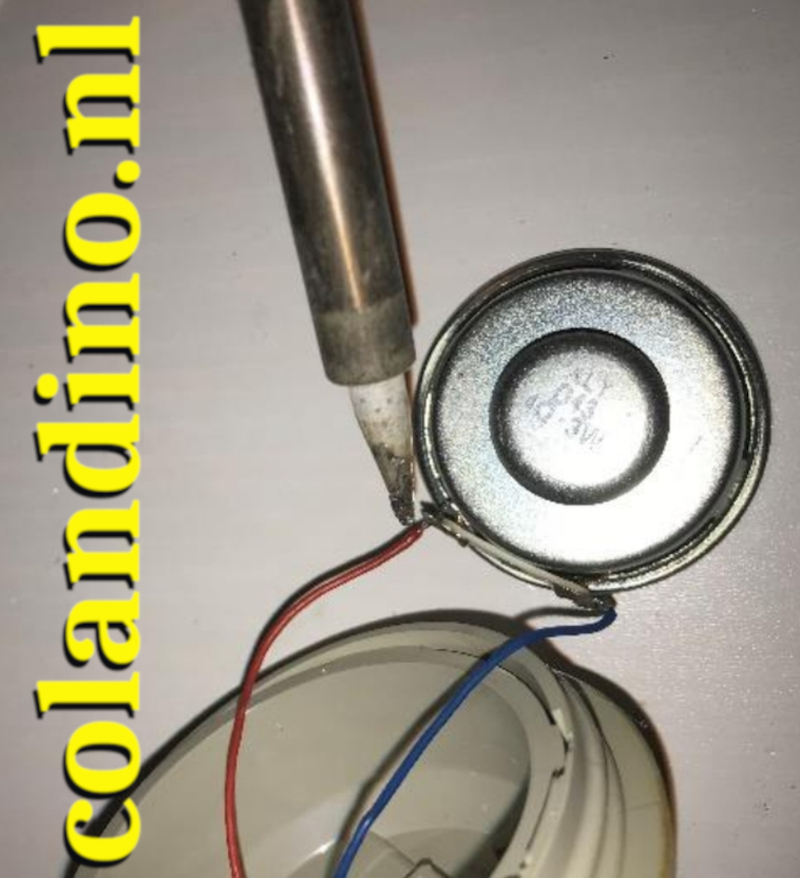

Afb 47: Soldeer de draden aan de speaker.

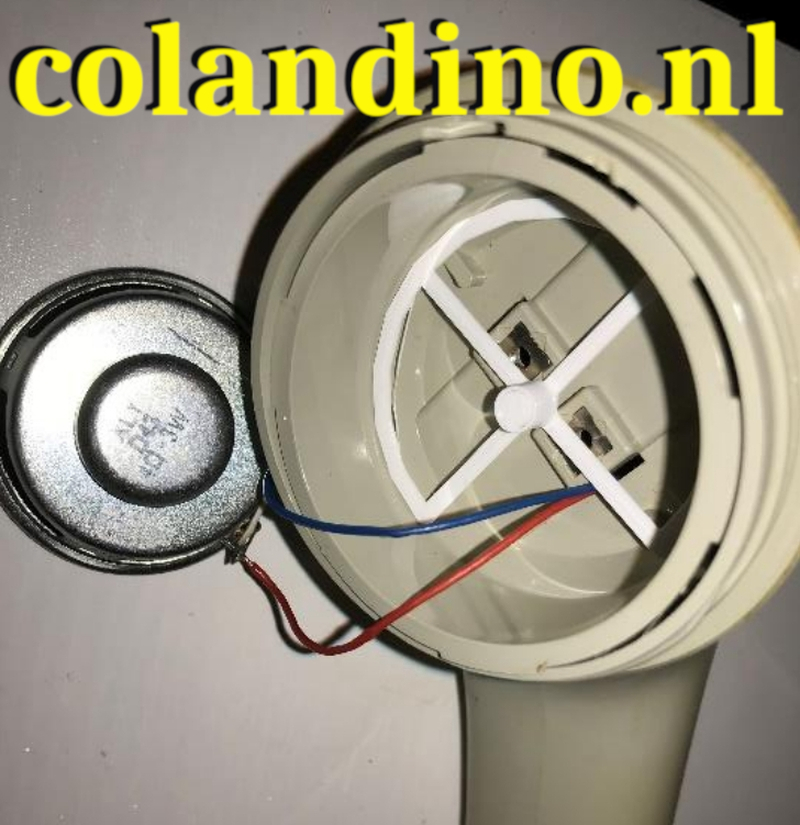

Afb 48: Doe de opvulring in de hoorn
Afb 48: Doe de opvulring in de hoorn

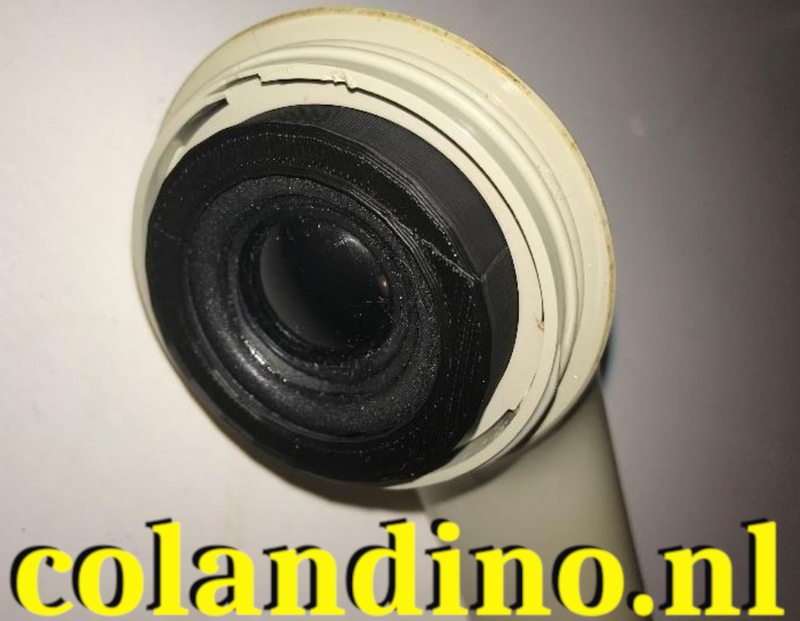

Afb 49: Doe de speaker in de hoorn en druk de dop erop.

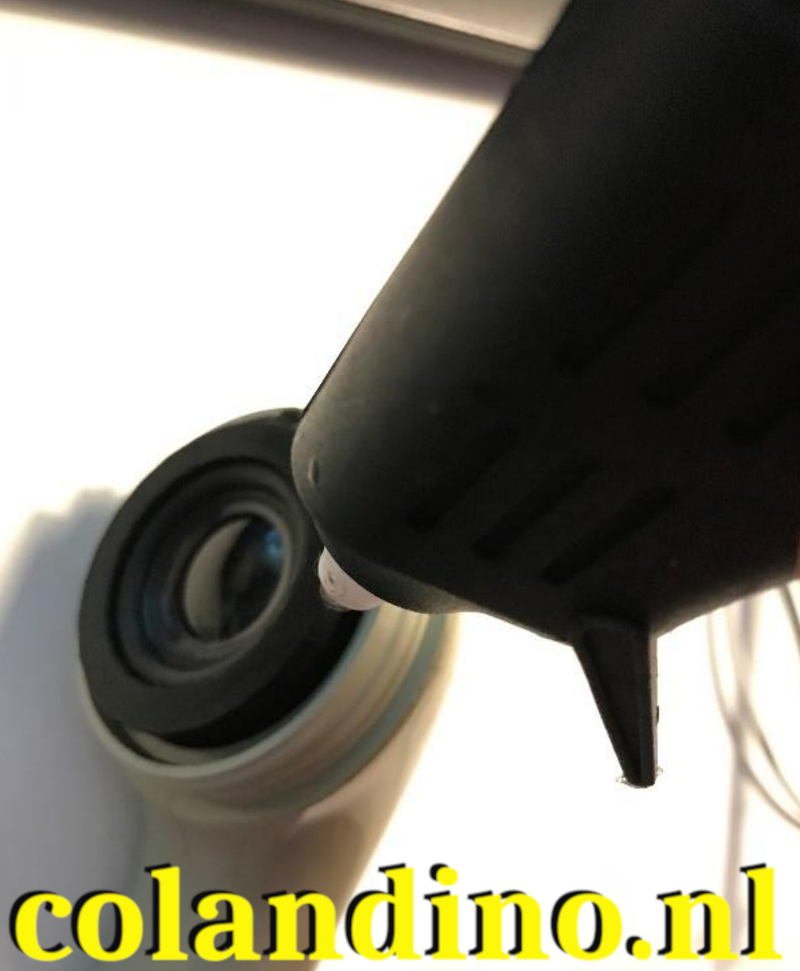

Afb 50: Zet de dop vast met een lijmpistool. Zet ook de microfoonhouder onder in de hoorn vast met het lijmpistool.

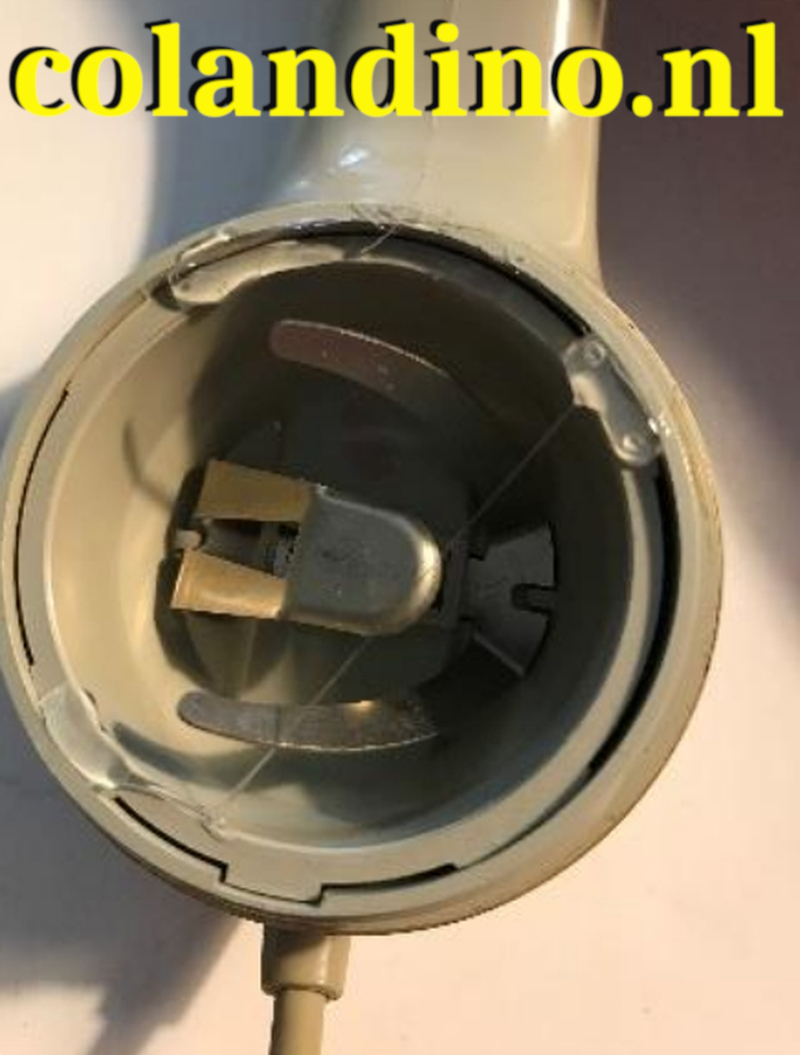

Afb 51: Draai de doppen op de hoorn.
Afb 52: Veel plezier met uw wondertelefoon
Veel plezier met uw Wonderfoon
