  • Alientek DM40C multimeter

    DM40C MULTIMETER GENERATOR van Alientek

    Alientek DM40C multimeter
    Alientek DM40C multimeter

    De Alientex DM40C Digital Multimeter Handheld Oscilloscope Signal Generator is een innovatieve en veelzijdige handheld testoplossing ontworpen voor elektrotechnici, elektronica-hobbyisten en ingenieurs. Dit compacte, draagbare apparaat integreert een krachtige digitale multimeter met een oscilloscoop en een signaalgenerator, waardoor gebruikers een alles-in-één tool krijgen voor verschillende elektrische test- en meettoepassingen.

    Vanaf zijn multimeterfunctionaliteit biedt de DM40C een breed meetbereik van 4000 tellen, waardoor een nauwkeurige meting van spanning, stroom, weerstand en continuïteit mogelijk is. Met zijn echte RMS-meetcapaciteit levert deze multimeter nauwkeurige metingen, zelfs voor niet-sinusvormige signalen, waardoor nauwkeurige resultaten in verschillende industriële en laboratoriumomgevingen worden gegarandeerd. Het LCD-scherm met achtergrondverlichting met automatische afstandsfunctie garandeert eenvoudige en duidelijke metingen, zelfs in slecht verlichte omstandigheden.

    De DM40C is over op zijn oscilloscoopmogelijkheden en beschikt over een 2,4-inch TFT-kleuren LCD-scherm dat een indrukwekkende resolutie van 240×320 pixels biedt. Dit scherm biedt gedetailleerde golfvorminformatie, waardoor nauwkeurige analyse van signalen in real-time wordt gegarandeerd. De oscilloscoop ondersteunt een bandbreedte van maximaal 2 MHz en biedt 2 kanalen, waardoor gebruikers differentiële metingen kunnen uitvoeren en complexe golfvormen kunnen analyseren. Bovendien biedt de oscilloscoop functies zoals automatische meting, markerfunctie en cursors, waardoor de efficiëntie en nauwkeurigheid van signaalanalyse wordt verbeterd.

    Ten slotte biedt de signaalgeneratorfunctie van de DM40C een breed scala aan mogelijkheden, waaronder frequentieaanpassing van 5 Hz tot 5 MHz, pulsbreedtemodulatie (PWM) en enkelfrequente of willekeurige golfvormgeneratie. Deze functie stelt gebruikers in staat om aangepaste golven te genereren voor verschillende testtoepassingen, waardoor consistente en betrouwbare resultaten worden gegarandeerd.

    De DM40C wordt aangedreven door twee AA-batterijen en beschikt over een ergonomisch ontwerp met een comfortabele grip, waardoor het handig is voor langdurig gebruik. Het apparaat wordt ook geleverd met een beschermhoes en een reeks testleads en sondes, waardoor gebruikers onmiddellijk kunnen beginnen met testen bij ontvangst van het apparaat.

    Samengevat is de Alientex DM40C Digital Multimeter Handheld Oscilloscope Signal Generator een krachtige en veelzijdige testoplossing die is ontworpen voor elektro- en elektronicaprofessionals. Met zijn multimeter-, oscilloscoop- en signaalgeneratormogelijkheden biedt dit apparaat gebruikers een alles-in-één-oplossing voor verschillende testtoepassingen, waardoor nauwkeurige en betrouwbare resultaten worden gegarandeerd in een draagbaar, handheld-pakket.

    AlienTek DM40C Digitale Multimeter Handheld Oscilloscoop Signaal Generator: Een Uitgebreide Analyse

    De AlienTek DM40C is een handheld digitale multimeter (DMM) met een geïntegreerde oscilloscoop en signaalgenerator. Dit apparaat biedt verschillende voordelen voor elektrotechnici, technici en hobbyisten. In deze analyse bespreken we de voor- en nadelen van het kopen van een AlienTek DM40C om u te helpen een weloverwogen beslissing te nemen.
    Lees verder  Bericht ID 42708


  • TKDMR NY-40 – 0-4000V 2-in-1 capaciteitstest en ontladingstool

    TKDMR 0-4000V spanningsbestendig capaciteitstest en spanningsontlading 2-in-1 tester, spanningsbestendigstest, ontladingstool
    TKDMR 0-4000V spanningsbestendig capaciteitstest en spanningsontlading 2-in-1 tester, spanningsbestendigstest, ontladingstool

    TKDMR NY-40 0-4000V spanningsbestendig capaciteitstest en spanningsontlading 2-in-1 tester, spanningsbestendigstest, ontladingstool

    Een multifunctionele transistorweerstandspanningstester

    TKDMR NY-40 0-4000V 2-in-1 capaciteitstest en ontladingstool
    TKDMR NY-40 0-4000V 2-in-1 capaciteitstest en ontladingstool

    Gebruiksaanwijzing

    • Productmodel: NY-40
    • Uitgangsspanning: DC 10-4000 V (+1%)
    • Uitgangsstroom: 0,1-5 mA
    • Nauwkeurigheid spanningstest: ±1%
    • Batterijcapaciteit: 700 mAh
    • Laadpoort: TYPE-C
    • Laadstroom: 550 mA
    • Lader: 5 V/1 A
    • Temperatuur: -20-40 °C
    1. Open circuit spanning instellen: Houd de START-knop ingedrukt en draai de blauwe knop naar de juiste spanning.
    2. Kortsluitstroom instellen: Draai de oranje knop naar de juiste stroom. (De stroomsterkte wordt niet weergegeven, u kunt een multimeter aansluiten op de tester en op de START-knop drukken om de stroomsterkte af te lezen.)
    3. Tijdens het testen: Controleer de polariteit tijdens het testen. Zorg ervoor dat de klemmen goed werken.
    4. Als de spanningstest overeenkomt met de spanning die u hebt ingesteld, betekent dit dat de ingestelde spanning te laag is. De spanning moet dan stijgen naar de juiste waarde.

    Kennisgeving

    1. De spanningsaanpassing moet meer dan 1,5x de spanning van de testtransistor bedragen.
    2. Zorg ervoor dat de polariteit correct is en dat de klemmen goed werken.
    3. Laat elke test niet langer dan 1 minuut duren.
    4. Niet geschikt voor het testen van condensatoren met een hoge capaciteit, zoals supercondensatoren.
    5. Bij het testen van een condensator: Als de spanning niet binnen 5 seconden stijgt, kan de condensator kapot zijn. Stop de test onmiddellijk. LET OP: onmiddellijk.
    6. Hoogspanningsbooglassen is verboden

    Lees verder  Bericht ID 42708


  • ZB2L3 batterijcapaciteit tester

    ZB2L3 batterijcapaciteit tester
    ZB2L3 batterijcapaciteit tester

    Specificaties:

    • Voedingsspanning: DC 4,5-6V (5 V micro-USB-connector)
    • Bedrijfsstroom: minder dan 70 mA Ontladingsspanning: 1,00 V – 15,00 V Resolutie van 0,01 V
    • Beëindigingsspanningsbereik: 0,5 – 11,0 V
    • Ondersteund door stroom: 3.000A Resolutie 0.001A
    • Maximale meetfout spanning: 1% + 0.02V
    • Maximale meetfout stroom: 1.5% + – 0.008A
    • Maximale batterijcapaciteit: 9999Ah (1Ah = 1000mAh). (Een hogere waarde kan worden bereikt door de decimale punt te verschuiven om over te schakelen wanneer de weergave minder dan 10Ah X.XXX is, zoals hierboven weergegeven om 10Ah XX.XX te bereiken, enzovoort.
    • Afmetingen printplaat: 50 mm x 37 mm
    • Afgewerkte maat: 50 mm x 37 mm x 17 mm (lengte x breedte x hoogte, maximale positiegrootte, met de messing afstandhouders met m3 schroefdraad

    Stap 1

    Link om te kopen op Aliexpress: https://s.click.aliexpress.com/e/_c382QcYn

    Stap 2

    18650 accu aangesloten op de ZB2L3 batterijcapaciteit tester
    18650 accu aangesloten op de ZB2L3 batterijcapaciteit tester

    Sluit de batterij aan

    1. De eerste test moet worden uitgevoerd met een volledig opgeladen batterij. (In dit geval een 18650)
    2. Sluit de te testen batterij aan op de positieve ingang, de negatieve ingang op de negatieve. Deze mag niet worden omgedraaid; (omkering van de belasting kan het circuit beschadigen).
    3. Sluit de 2 stuks 5 Watt belastingsweerstanden aan op de uitgang van de + positieve en – negatieve uitgang.
    4. Controleer de spanning via de micro-USB-voeding van de tester (niet beschikbaar voor desktops of laptops met USB-voeding).

    Stap 3

    De 18650 accucel aangesloten op de ZB2L3 batterijcapaciteit tester geeft 4.17 Volt
    De 18650 accucel aangesloten op de ZB2L3 batterijcapaciteit tester geeft 4.17 Volt

    De test starten
    Directe starttest vereist slechts één druk op de “OK“-knop. De tester kan automatisch een geschikte eindspanning ontwikkelen op basis van de volledige acculading en zal na de test drie keer knipperen.

    Kunstmatige eindspanning hoeft alleen te worden ontwikkeld wanneer de accuspanningsweergavestatus is ingesteld op een uitschakelspanning.

    Door op de knoppen “+” of “-” te drukken, wijzigt u de weergave van de afsluitspanning, beginnend met P, achter de representatieve spanningsresolutie van 0,1 V. Nadat u op “OK” hebt gedrukt, start u de test.

    De weerstanden warmen op tot 110° graden celcius, dus pas op voor brandgevaar. De print blijft netjes op kamertemperatuur, in dit gevan 25° graden celcius.

    Stap 4

    Test voltooid
    Na de start van de test controleert de tester de belasting. De elektronische schakelaar wordt ingeschakeld. De testgegevens tonen aan dat het proces de capaciteit (Ah), de ontlaadstroom (A) en de accuspanning (V) tussen de looptijd vrijgeeft. Wanneer de accuspanning de ingestelde uitschakelspanning bereikt, chakelt de belastingsregeling de tester uit.

    De displaygegevens blijven in de capaciteit (Ah) en hierboven en de bijbehorende indicator knippert snel samen, geeft nu de werkelijke capaciteit van de batterij aan. Is de ontlaadcapaciteit, druk op “OK” om het knipperen te stoppen, zorgt voor stabiele gegevensweergave, druk nogmaals op de “OK“-knop om terug te keren naar de ingeschakelde status.

    Noteer de capaciteit op de accu met een stift of label (indien gewenst)

    U kunt nu gewoon de batterij vervangen en de volgende sectie testen…

    Stap 5

    Foutcodes en hun betekenissen:

    • Err1: accuspanning is hoger dan 15V
    • Err2: batterijspanning is lager dan de eindspanning
    • Err3: Batterij kan de weerstand van de stroomlijn niet te veel laden of ontladen
    • Err4: Overstroom (stroom is hoger dan 3,1 A)

    Stap 6

    Notitie
    Let op: Gebruik de weerstand van het ontladingsproces, de weerstandsbelasting zal ernstig verhitten.tot wel 115° celcius!

    Let op de brandveiligheid! Deze circuitspanning verbetert de meetnauwkeurigheid dankzij een speciaal ontworpen DC-bias. Wanneer de aansluiting niets weergeeft, heeft een kleine spanning geen invloed op de daadwerkelijke meting. Als u de ingangsaansluitingen kortsluit (absolute 0 V), wordt 0 weergegeven.

    Zie ook de handleidingen van Chinese elektronica producten pagina


    Als affiliate van Banggood en AliExpress verdienen we een kleine vergoeding aan de in aanmerking komende aankopen via de sponsor-advertenties

    Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon:
    https://patreon.com/Colani

    Suc6
    Terry van Erp


  • Weerstand decaden box model 23022

    Het uiterlijk van de weerstand decaden box model 23022.
    Het uiterlijk van de weerstand decaden box model 23022.

    Hoe kan een Chinese fabrikant een vijf decaden weerstand decaden box voor één tientje aanbieden? Wij kochten er twee, sloopten ze en ontdekten het geheim van deze lage prijs. Nadien modificeerden wij ze tot écht bruikbare apparaten.

    Achtergrond-informatie: weerstand decaden boxen

    Onmisbaar bij het zélf knutselen aan schakelingen
    Als u zélf analoog ontwerpt is een methode om snel een weerstand te kunnen wijzigen in een schakeling erg nuttig. Op die manier kunt u bijvoorbeeld een versterkertrap experimenteel goed instellen zonder dat u moeilijke berekeningen moet uitvoeren of een ingewikkeld en duur simulatie-programma moet inschakelen. Voor dat snel wijzigen van een weerstand is een decaden box het vaakst toegepaste hulpmiddel. Zo’n box bestaat uit een aantal geijkte draaischakelaars waarmee u een weerstand stapsgewijs kunt verhogen of verlagen met bijvoorbeeld een resolutie van 10 Ω. Beweert uw meetapparatuur dat de instelling van de trap goed is, dan kunt u uit de standen van de draaischakelaars de waarde van de weerstand aflezen en de box vervangen door een vaste weerstand.

    Even handig bij brugmetingen
    Als u wel eens experimenteert met brugschakelingen, zoals die van wheatstone, is het bezit van een weerstand decaden box vrijwel onmisbaar. Met zo’n box in een van de diagonalen van de brug kunt u die netjes afregelen en de waarde van de geschikte weerstand van de box-schakelaars aflezen.

    Wat in de handel is, is vrij duur
    Helaas zijn de decaden boxen die in de handel zijn vrij duur voor hobby-gebruik. In de onderstaande foto ziet u bijvoorbeeld model 3265 van PeakTech, waarmee u een weerstand kunt selecteren tussen 1 Ω en 11,11111 MΩ met een resolutie van 1 Ω en een tolerantie van ±5 %. Deze box kost ongeveer € 140,00.

    Model 3265 van PeakTech als voorbeeld van een decaden box.
    Model 3265 van PeakTech als voorbeeld van een decaden box.

    Na lang zoeken hebben wij een bouwpakketje van een decaden box gevonden bij Sparkfun. Dit bouwpakketje KIT-13006 kost slechts ongeveer $ 25,00 en u kunt er een weerstand tussen 10 Ω en 999,99 kΩ mee instellen met een resolutie van 10 Ω en een tolerantie van ±5 %. Het nadeel van dit pakket is dat het niet in een behuizing zit en dat het niet erg gemakkelijk is om rechtstreeks bij dit Amerikaans bedrijf te bestellen vanuit Europa. Het bouwpakketje wordt echter ook geleverd door Digikey dat er € 41,80 voor vraagt.

    Het bouwpakketje van Sparkfun.
    Het bouwpakketje van Sparkfun.

    Het schema van één weerstand decade
    In de onderstaande figuur is het schema van één decade uit zo’n box getekend. Iedere decade bestaat uit de serieschakeling van negen identieke weerstanden met een waarde van 1 Ω, 10 Ω, 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ of 1 MΩ. Met de schakelaar S1 kunt u contact maken met de knooppunten tussen de weerstanden. In de getekende stand van de schakelaar is de decade ingesteld op een weerstand van 3 kΩ.

    Het voordeel van de serieschakeling van de weerstanden is dat de tolerantie van de serieschakeling in vrijwel alle gevallen kleiner is dan de tolerantie van de individuele weerstanden. Als de individuele weerstanden een tolerantie hebben van ±5 % zal het zelden tot nooit voorkomen dat alle weerstanden uit de serieschakeling een identieke tolerantie hebben. In de praktijk heeft de ene een positieve afwijking van 2 %, de volgend een negatieve afwijking van 3 %, etc. Een deel van de negatieve afwijking wordt gecompenseerd door de positieve afwijking en de serieschakeling van beide weerstanden is nauwkeuriger dan de individuele weerstanden.

    Het schema van één weerstand decade.
    Het schema van één weerstand decade.

    Het Chinese alternatief: model 23022

    Kennismaking met model 23022
    Door diverse Chinese aanbieders wordt een spotgoedkope weerstand decaden box aangeboden voor prijzen vanaf iets meer dan een tientje. En dat vaak met gratis bezorging! Wij bestelden twee exemplaren bij de ‘Tools Drop-Ship Store’ op AliExpress. Deze box, waarvan de echte fabrikant niet openbaar wordt gemaakt en die alleen bekend is onder de code ‘23022’, zit in een stevige zwarte behuizing van 160 mm x 120 mm x 60 mm en weegt 302 g. Met de vijf forse draaiknoppen kunt u de weerstand instellen tussen (in theorie) 0,1 Ω en 9.999,9 Ω.
    Helaas zijn er geen 4 mm banaanstekkerbussen aanwezig, maar schroefconnectoren waaronder u een draad moet klemmen. Gelukkig zijn die zonder problemen te vervangen door 4 mm stekkerbussen, zodat u de box via de standaard meetsnoeren met 4 mm banaanstekkers kunt aansluiten.
    De vijf draaischakelaars zijn, dank zij de forse knoppen, soepel te bedienen en klikken duidelijk in hun standen.
    Geen negatief woord te verzinnen over het uiterlijk van het apparaatje!

    Het uiterlijk van de weerstand decaden box model 23022.
    Het uiterlijk van de weerstand decaden box model 23022.

    De levering
    De box wordt geleverd in een kartonnen doosje en met een handleiding in het Chinees.

    De verpakking van model 23022.
    De verpakking van model 23022.

    De specificaties volgens de leverancier
    – Weerstandsbereik: 0 Ω ~ 9.999,9 Ω
    – Resolutie: 0,1 Ω
    – Tolerantie: ±1,0 %
    – Restweerstand bij instelling op nul: < 0,03502 Ω – Vermogen: 0,5 W – Isolatie tussen schakelaars en behuizing: > 50 MΩ
    Dat zijn specificaties die weliswaar professioneel zijn te noemen maar die wij, tot ons ongelijk wordt bewezen, met een flinke korrel zout tot ons nemen.

    Het interne van model 23022
    De frontplaat zit met vier lange schroeven vast in de behuizing. Deze zijn via de achterzijde te verwijderen. Een van de oorzaken van de lage prijs wordt onmiddellijk duidelijk. Men heeft geen dure standaard draaischakelaars toegepast, maar gekozen voor een systeem waarbij de schakelaarcontacten geïntegreerd zijn in het printontwerp. Over de circelvormige koperen track’s glijden metalen contactbruggen die rond draaien als u aan de knoppen van het apparaat draait. Dit lijkt in eerste instantie een zeer onbetrouwbare constructie, maar vergeet niet dat vrijwel alle multimeters die een grote draaischakelaar hebben om de te meten grootheid in te stellen op een identieke manier werken.
    Het is duidelijk dat de schakelaars twee ‘moedercontacten’ hebben en dat wij niet te maken hebben met een 1×10-standen schakelaar maar met een tien-standen schakelaar waarvan vijf standen contact maken met het ene moedercontact en vijf andere standen contact maken met het tweede moedercontact.
    Er valt weinig logica te ontdekken in de manier waarop de track’s op de print zijn aangebracht en nog minder in de diverse breedtes van deze sporen. Het ontwerp van de print laat in ieder geval geen professionele indruk achter.

    De klikstanden van de schakelaars
    Valt nog te onderzoeken hoe de schakelaars zo duidelijk in hun standen klikken. In de onderzijde van de ronde schijven rond de knoppen van de schakelaars is een ronde groef aanwezig waarin tien putjes zijn geboord. Bij het draaien aan de knop valt een metalen kogeltje in deze putjes. Dit kogeltje kan nergens ander heen, want het zit klem tussen een identiek putje in de deksel van de behuizing en de groef en putjes aan de onderzijde van de knop.
    Die constructie zorgt er bovendien voor dat de knop van de schakelaar naar boven wordt geperst, een actie die in het apparaat ervoor zorgt dat de sleepcontacten tegen de print worden geduwd.
    Een goedkope en slimme oplossing! Tóch hadden wij liever gezien dat er minstens twee van die kogeltjes aanwezig waren. Dat zou de lange-termijn betrouwbaarheid van deze constructie zonder meer ten goede komen.

    Het interne van model 23022.
    Het interne van model 23022.

    Details van één schakelaar
    In de onderstaande foto ziet u een detailopname van een van de vijf schakelaars. U ziet op de koperen track’s duidelijk de sporen van de punten van de draaibare sleepcontacten. Wat verder opvalt is dat er slechts vijf uiterst kleine SMD-weerstandjes aanwezig zijn die gesoldeerd zijn tussen de printsporen. Aan de afmetingen te zien zijn die weerstandjes van het type 3216 met als afmetingen 3,2 mm bij 2,5 mm en een vermogen van 1/4 W. Het gespecificeerde vermogen van 0,5 W klopt dus niet! Vier van die weerstandjes hebben een waarde van 1R00, de vijfde van 4R99 (of uiteraard tienvouden daarvan). De waarde 4,99 komt alleen voor in de E96 en E192 reeksen. Wij veronderstellen dus dat er inderdaad weerstandjes met een tolerantie van ±1,0 % worden toegepast.

    Detail van een van de schakelaars.
    Detail van een van de schakelaars.

    Het schema van één decade
    In de onderstaande figuur hebben wij het schema van één decade uitgetekend. Slim hoe de ontwerpers zelfs op de uiterst goedkope SMD-weerstandje hebben weten te bezuinigen! Vijf stuks in plaats van negen!

    Schema van een van de decade-schakelaars.
    Schema van een van de decade-schakelaars.

    Vervangen van de aansluitconnectoren
    Zoals reeds geschreven wordt model 23022 geleverd met twee schroefconnectoren waaronder u een draad moet klemmen. Wij adviseren u deze te vervangen door normale 4 mm banaanstekkerbussen. Dat gaat heel eenvoudig. In de onderstaande foto ziet u de aanwezige schroefconnectoren boven en de vervangende 4 mm banaanstekkerbussen onder. De schroefdraad is identiek, de boutjes zijn identiek, ja zelfs het aanwezige soldeerlipje is identiek. Even losschroeven, vervangen en weer vastschroeven. Klaar!

    Vervangen van de connectoren.
    Vervangen van de connectoren.

    De nauwkeurigheid gemeten
    Uiteraard is de belangrijkste vraag of zo’n goedkope decaden box een te vertrouwen weerstandsinstelling levert. Wij hebben de weerstand van beide door ons gekochte boxen met de vier-draad methode gemeten met onze referentiemeter 8842A van Fluke. De resultaten zijn samengevat in de onderstaande tabel.

    Zoals te verwachten is, is de bij de specificaties gegeven nul-weerstand van 0,03502 Ω niets meer of minder dan een natte droom van de fabrikant. Zo’n lage waarde zal zelfs bij de duurste boxen nauwelijks haalbaar zijn en dus zeker niet bij zo’n simplistische constructie als een contactbrug die over koperen niet eens vergulde track’s op een print glijdt. De grote procentuele afwijking bij een instelling op 1,000.0 Ω valt volledig te verklaren door de hoge nul-weerstand van 300 mΩ. Hoe hoger u de weerstand instelt, hoe kleiner de invloed van die nul-weerstand uiteraard wordt. De gemeten gemiddelde procentuele afwijking bij instellingen van meer dan 100 Ω is zonder meer uitstekend te noemen.

    Twee model 23022 weerstand decaden boxen gemeten.
    Instelling Decaden box 1 Decaden box 2 Gemiddelde afwijking
    0,0000 Ω 00,3251 Ω 00,3125 Ω —-
    1,0000 Ω 01,3008 Ω 01,3345 Ω 31,7 %
    10,000 Ω 10,4517 Ω 10,3808 Ω 4,16 %
    100,00 Ω 100,352 Ω 100,205 Ω 0,28 %
    1,0000 kΩ 0,99841 kΩ 0,99874 kΩ 0,14 %
    9,9999 kΩ 09,9585 kΩ 09,9517 kΩ 0,45 %

    Onze conclusie over deze weerstand decaden box

    Soms kunnen wij de beslissingen van ontwerpers van elektronica producten maar moeilijk begrijpen. Dat geldt zeker voor deze weerstand decaden box.
    Waarom vermeldt iemand een volstrekt ongeloofwaardige waarde als een nul-weerstand < 0,03502 Ω bij de spec’s, terwijl iedereen die ook maar iets van elektronica afweet beseft dat dit absolute kolder is?
    Waarom de ontwerpers gekozen hebben voor een laagste decade van 0,1 Ω tot 0,9 Ω is ons ook een raadsel. Dit bereik gaat immers compleet verloren in de nul-weerstand van de schakelaars. Ook het bereik van 1 Ω tot 9 Ω wordt door de hoge nul-weerstand zo aangetast dat het praktisch nut verwaarloosbaar is. Veel verstandiger zou het zijn geweest als de ontwerpers van dit product het bereik met een factor honderd hadden verhoogd. Een resolutie van 10 Ω op de instelling van een weerstand is in vrijwel alle gevallen meer dan goed genoeg. Het voordeel is dat het hoogste bereik geen 9,999.9 kΩ is maar een veel bruikbaarder 999,99 kΩ.

    De decaden box modificeren

    Een handiger bereik
    Het bereik van 0,1000 Ω tot 9,9999 kΩ is, zoals geschreven, nogal onpraktisch. Vandaar dat wij onze twee exemplaren hebben omgebouwd door de mini-SMD weerstandjes te vervangen door zwaardere exemplaren en bovendien alle waarden te vermenigvuldigen met honderd. Er ontstaat dan een decaden box met een bereik van 10,000 Ω tot 999,99 kΩ en dat is uiteraard veel praktischer. Het resultaat wordt een nuttige aanwinst voor uw hobby-lab en dat voor een spotprijsje!

    De weerstandjes
    Wij hebben bij het Duitse bedrijf Reichelt Elektronik een set metaalfilm weerstanden van Yageo besteld met een tolerantie van ±1,0 % en een vermogen van 0,6 W. Die kosten slechts € 0,11 per stuk, u hebt er per decaden box 25 nodig wat de totale extra investering op € 2,75 brengt!

    De bestelcodes van de weerstandjes.
    Type Omschrijving aantal prijs per st. Totaal
    METALL 100K Metaalfilmweerstand 100 K-Ohm 8 €0,11 €0,89
    METALL 4,99K Metaalfilmweerstand 4,99 K-Ohm 2 €0,11 €0,22
    METALL 499 Metaalfilmweerstand 499 Ohm 2 €0,11 €0,22
    METALL 49,9 Metaalfilmweerstand 49,9 Ohm 2 €0,11 €0,22
    METALL 10,0 Metaalfilmweerstand 10,0 Ohm 8 €0,11 €0,89
    METALL 100 Metaalfilmweerstand 100 Ohm 8 €0,11 €0,89
    METALL 1,00K Metaalfilmweerstand 1,00 K-Ohm 8 €0,11 €0,89
    METALL 10,0K Metaalfilmweerstand 10,0 K-Ohm 8 €0,11 €0,89
    METALL 49,9K Metaalfilmweerstand 49,9 K-Ohm 2 €0,11 €0,22
    METALL 499K Metaalfilmweerstand 499 K-Ohm 2 €0,11 €0,22

    SMD-weerstanden verwijderen, axiale weerstandjes solderen
    Natuurlijk moet u eerst de SMD-weerstandjes los solderen en vervangen door de axiale soortgenoten. De werkzaamheden aan één decade ziet u in de onderstaande foto.

    De SMD-weerstandjes zijn vervangen.
    De SMD-weerstandjes zijn vervangen.

    De nieuwe meetresultaten
    Na het vervangen van alle weerstanden hebben wij uiteraard weer een test uitgevoerd, waarvan de resultaten zijn samengevat in de onderstaande tabel. Om de een of andere reden zijn de nulweerstanden van beide boxen flink gestegen van ongeveer 0,3 Ω naar ongeveer 0,8 Ω. De grote fout bij instelling op 10,000 Ω is uiteraard daardoor te verklaren. Voor hogere weerstandswaarden voldoet de box uitstekend met procentuele afwijkingen die veel lager zijn dan de ±1 % van de individuele weerstandjes.

    De meetresultaten van de gemodificeerde boxen.
    Instelling Decaden box 1 Decaden box 2 Gemiddelde afwijking
    0,0000 Ω 000.872 Ω 000.829 Ω —-
    10,000 Ω 010.868 Ω 011.049 Ω 9,58 %
    100,00 Ω 100.866 Ω 101.374 Ω 1,12 %
    1,0000 kΩ 1.00102 kΩ 1.00294 kΩ 0,20 %
    10,000 kΩ 09.9787 kΩ 09.9597 kΩ 0,31 %
    100,00 kΩ 100.528 kΩ 100.651 kΩ 0,59 %
    9,9999 kΩ 1000.94 kΩ 1001.35 kΩ 0,12 %
    Koop deze op Aliexpress en steun dit kanaal

    Bron: verstraten-elektronica.blogspot.com


    Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon:
    https://patreon.com/Colani

    Suc6
    Terry van Erp


  • Winbang afstandsbediening tester

    Met dit goedkoop apparaatje kunt u de werking van draadloze afstandsbedieningen die werken met een frequentie tussen 250 MHz en 450 MHz testen. Het testertje meet de frequentie van de draaggolf en zet deze op een display.

    Werking van draadloze afstandsbedieningen

    Over welke afstandbedieningen gaat het?
    In de meeste huishoudens zijn een heleboel draadloze afstandsbedieningen aanwezig. Denk aan de bedieningen van multimedia-apparatuur, KlikAanKlikUit-systemen, deurbellen, rijdend speelgoed, garagedeur openers, airco’s, weerstations met externe temperatuursensoren, inbraaksystemen en uiteraard autosleutels.
    Die apparaten werken volgens een van de onderstaande systemen:
    – Modulatie van infrarood licht.
    – Modulatie van een zendfrequentie in het hogere MHz-bereik.
    Het in deze review behandeld apparaatje kunt u alleen gebruiken voor het testen van apparaten die volgens het tweede systeem werken.

    De draaggolf frequenties
    Al deze systemen hebben zendertjes die elektromagnetische golven uitstralen met frequenties tussen 300 MHz en 450 MHz. Deze zendfrequentie noemt men de ‘draaggolf’. Bij Europese auto’s worden over het algemeen sleutels met een frequentie van 433 MHz of 434 MHz gebruikt. Bij Amerikaanse of Aziatische modellen wordt de frequentie 315 MHz toegepast. Het KlikAanKlikUit-systeem en talloze klonen daarvan werken allemaal met een draaggolf frequentie van 433,5 MHz. Het verouderde, maar zeer bekende X10-protocol maakt gebruik van een draaggolf met een frequentie van 433,92 MHz in Europa en van 310,0 MHz in Amerika.

    Waarom wordt zo vaak van 433 MHz gebruik gemaakt?
    De 433 MHz frequentieband is voor iedereen zonder enige noodzakelijke vergunning beschikbaar gesteld voor draadloze digitale laagvermogen communicatie tussen apparaten zoals sensors, weerstations, garagepoort openers, draadloze deurbellen en domotica. Vandaar dat alle officieel toegelaten afstandsbedieningen gebruik moeten maken van deze frequentie.
    Weliswaar wordt tegenwoordig ook gewerkt met een draaggolf van 868 MHz, bijvoorbeeld door alle apparaten die volgens het Z-wave protocol werken, maar omdat dit testapparaatje hier niet voor geschikt is laten wij deze frequentie buiten beschouwing.

    Draaggolf-communicatie werkt met Amplitude Shift Keying
    Deze apparaten werken met 100 % amplitude-modulatie. De draaggolf is ofwel aanwezig, ofwel afwezig. U kunt bijvoorbeeld afspreken dat de aanwezigheid van de draaggolf overeen komt met het uitzenden van een digitale ‘H’. Het afwezig zijn van deze draaggolf betekent dan dat een digitale ‘L’ wordt uitgezonden. Dit systeem noemt men ‘Amplitude Shift Keying’, afgekort tot ASK. Dank zij het ontbreken van bidirectionele communicatie en encryptie zijn de communicatie-protocollen eenvoudig van aard.

    Het principe van Amplitude Shift Keying of ASK.
    Het principe van Amplitude Shift Keying of ASK.

    De communicatie werkt verplicht met korte telegrammen
    Er zijn, misschien zonder dat u het weet, ongetwijfeld een heleboel apparaten in uw buurt aanwezig die zenden en ontvangen op dergelijke frequenties. Denk aan de draadloze deurbel van uw buren, uw eigen inbraakalarm en de garagepoort opener van uw andere buren. Omdat deze elkaar uiteraard kunnen storen is het verboden dat die apparaten constant signalen uitzenden. Stel dat u een weerstation hebt dat draadloos communiceert met een buitenthermometer. Die thermometer zal dan bijvoorbeeld iedere tien minuten even snel de momentane temperatuur verzenden, in de hoop dat zijn basisstation deze uitzending opvangt en er de temperatuur uit weet te filteren. Zo’n pulstrein van signalen noemt men een ’telegram’. Een telegram bestaat steeds uit twee woorden. Het eerste woord bevat een unieke ID- of adres-code, waardoor de ontvanger weet dat ‘zijn’ zender aan het zenden is. Het tweede woord bevat de gegevens die de zender moet versturen, bijvoorbeeld de temperatuur.
    Het is toegestaan dat de zender zijn telegram een paar maal achter elkaar verstuurt, zodat de kans vrijwel 100 % wordt dat de ontvanger het bericht ontvangt.
    Dank zij deze communicatie via zeer korte telegrammen met ID’s kunt u in uw huis zowel zenders en ontvangers van KlikAanKlikUit toepassen, een draadloos weerstation installeren en een elektronisch te openen garagepoort gebruiken zonder dat deze drie systemen elkaar in de weg zitten.
    Moeilijk te onderzoeken systemen
    Als uw garagepoort niet meer reageert op het handzendertje moet u gaan onderzoeken waar de fout zit. Als het vervangen van het batterijtje in de handzender geen oplossing biedt kan het zijn dat het zendertje defect is, maar het kan natuurlijk ook een fout in de ontvanger zijn. Het foutzoeken in dergelijke systemen met uw multimeter of oscilloscoop is echter onmogelijk. Dat heeft alles te maken met het feit dat beide genoemde meetapparaten geen draaggolf signalen uit de lucht kunnen oppikken. Bovendien zendt een zendertje, na een toetsdruk, maar een paar milliseconden telegrammen uit en het is een hele kunst het wel of niet aanwezig zijn van deze korte pulstrein met een meetapparaat te detecteren.

    De Winbang afstandsbediening tester

    Hoe het werkt
    Dit apparaatje is een ware uitkomst voor iedereen die regelmatig storingen moet opzoeken in de besproken afstandsbesturingen. Het testertje is namelijk in staat het telegram dat een zender uitzendt te ontvangen en er de waarde van de draaggolf uit af te leiden. Deze wordt numeriek weergegeven op het ingebouwde display tot u het apparaatje reset. Als u dus een zender in de buurt van de Winbang houdt en op de knop van de zender drukt zal, als deze goed werkt, de zenderfrequentie op het display verschijnen.
    In de onderstaande video ziet u bijvoorbeeld hoe wij het Winbang apparaatje gebruiken voor het testen van een wandzender van het (oude) KlikAanKlikUit-systeem.

    Fabrikant, leveranciers en prijzen
    Het apparaat wordt onder diverse fabrikanten-namen aangeboden, maar de naam ‘Winbang’ wordt het meest genoemd en dus hebben wij deze naam maar geadopteerd. Als u googelt op ‘Frequency Counter 250-450MHZ’ vliegen de aanbiedingen u om de oren. De goedkoopste leverancier die wij hebben gevonden is de ‘Vehicle Tool Store’ op AliExpress die een exemplaar van de Winbang tester voor slechts € 12,62 levert zonder extra verzendkosten. U kunt er uiteraard ook veel meer voor betalen. Een bedrijf als Fruugo.nl vraagt er niet minder dan € 54,00 voor!

    Het uiterlijk van de afstandsbediening tester
    In de onderstaande foto ziet u wat er wordt geleverd voor uw twaalf euro. Het testertje zit in een kunststof behuizing van ongeveer 9,0 bij 6,0 bij 2,5 cm³ en weegt slechts 65 gram. In de rechter zijkant zit een kleine connector waarop u de voedingsspanning van 9,0 Vdc moet aansluiten. Hiervoor wordt een kort snoertje met een batterijklem voor een 9 V batterij meegeleverd.
    Het apparaatje heeft geen knoppen, u zet het aan door de batterij aan te sluiten en zet het uit door de batterij los te koppelen.

    De Winbang afstandsbediening tester.
    De Winbang afstandsbediening tester.

    Een punt van kritiek
    Toegegeven, voor een prijs van twaalf euro mogen wij niet veel verwachten. Maar toch vragen wij ons af waarom de ontwerpers niet voor een iets grotere behuizing hebben gekozen waar de batterij in past. Het gehannes met de los hangende batterij is amateuristisch en een modern apparaat volledig onwaardig. Bovendien zou één klein goedkoop drukknopje het werken met het apparaat aanzienlijk veraangenamen.

    De technische specificaties
    Volgens de leveranciers heeft deze tester de onderstaande specificaties:
    – Voedingsspanning: 7,5 Vdc ~ 10,0 Vdc
    – Voedingsstroom bij indicatie: 51 mA
    – Standby stroom: 40 mA
    – Frequentiebereik: 250,0 MHz ~ 450,0 MHz
    – Testafstand: 10 cm max.
    – Afmetingen: 92 mm x 56 mm x 24mm

    De elektronica in de Winbang afstandsbediening tester
    De twee delen van de behuizing zitten vast met slechts twee schroefjes. Het interne ligt dus snel onder de fotolens, zie de onderstaande figuur. Op de achterzijde van de print herkennen wij een 78L05 stabilisator, die de 9 Vdc voedingsspanning reduceert tot 5 Vdc. Met drie condensatoren worden de spanningen extra afgevlakt en ontkoppeld. Op de voorzijde van de print is prominent een exemplaar van de EM78P156 aanwezig, een 8 bit microcontroller van het Taiwanese Elan.
    Naast deze chip zit een klein chipje met als opschift 8522S. Googlen naar dit typenummer levert niet veel op. Het enige dat in de buurt komt is de DN8522S-A van Panasonic. Dat is een 1,7 GHz pre-scaler voor gebruik bij centrale antenne TV-systemen. Het zou natuurlijk kunnen dat er inderdaad van zo’n prescaler gebruik wordt gemaakt om de frequentie van het ontvangen zendsignaal te reduceren tot een waarde die behapbaar is door de microcontroller. De DN8522S-A kan ingesteld worden op frequentie deelfactoren van 64, 128 en 256.
    Onder deze twee chip’s is duidelijk herkenbaar een grote lusvormige track aanwezig die ongetwijfeld als antenne dienst doet en via condensatoren en/of weerstanden gekoppeld is aan de chip met het opschrift 8522S.
    Als derde en laatste chip herkennen wij een HEF4069UBT. Dat is een zesvoudige inverter uit de standaard CMOS-familie.

    De print in de Winbang afstandsbediening tester.
    De print in de Winbang afstandsbediening tester.

    Het werken met de Winbang afstandsbediening tester

    Super eenvoudig en snel
    Zoals uit de video in het begin van dit artikel blijkt is het werken met dit apparaatje super eenvoudig. Houd de tester in de buurt van de zender. Het display geeft ‘—–‘ weer. Activeer nu even de zender. Als die werkt ziet u onmiddellijk de waarde van de draaggolf frequentie in beeld. Die blijft op het display staan tot u de batterij verwijdert.
    De reikwijdte van de tester
    Bij de specificaties wordt een waarde van 10 cm genoemd. Ons exemplaar is veel gevoeliger. Bij het testen van wandschakelaars van KlikAanKlikUit reageert de tester nog goed als er een afstand van 30 cm is tussen de schakelaar en het kastje van de Winbang tester. Die KAKU-zenders zijn blijkbaar krachtig, want een test van de handbediening van onze garagepoort levert inderdaad een veel kleinere gevoeligheid op. Hierbij moet de zender op het rechthoekige vakje met het opschrift ‘TX-zone’ van de tester worden gelegd om een stabiele en juiste frequentieweergave te verkrijgen.

    De nauwkeurigheid en bandbreedte van de tester
    Dat hebben wij getest met onze uiterst nauwkeurige HF-generator TF2015 van Marconi met de TF2171 Digital Synchroniser. Het volstaat het signaal van deze generator aan te sluiten op een weerstandje en dit weerstandje op de tester te leggen.

    Testen van de nauwkeurigheid bij 400 MHz.
    Testen van de nauwkeurigheid bij 400 MHz.
    Koop deze op Aliexpress en steun dit kanaal

    De bandbreedte gaat inderdaad van 250,0 MHz tot 450,0 MHz en geen Hz meer of minder. Blijkbaar worden deze waarden in de firmware als uiterste grenzen van het bereik vastgelegd. Binnen dit bereik kunnen wij geen afwijkingen ontdekken, de tester doet het keurig.


    Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon:
    https://patreon.com/Colani

    Suc6
    Terry van Erp


  • Componententesters

    Als affiliate van Amazon, Banggood, en AliExpress verdien ik aan de in aanmerking komende aankopen via de sponsor-advertenties op sommige pagina’s op dit blog.

    Voor het testen van componenten kunt u kiezen uit een groot aantal apparaten die wat specificaties betreft op elkaar lijken als twee druppels water. Onderscheidende eigenschap is de presentatie: als bouwpakket, als kale gemonteerde print of als kant-en-klaar apparaat in een behuizing.


    Atlas DCA55

    De DCA55 is compatibel met transistors (zowel germanium als silicium), darlingtons, MOSFET’s, junction FET’s, thyristors en triacs met laag vermogen, LED’s, diodes en diodenetwerken en voert onmiddellijk een gedetailleerde componentanalyse uit, zodat gebruikers snel gedetailleerde informatie over aangesloten componenten kunnen raadplegen.


    Atlas DCA75 pro

    De DCA75 van Peak Electronics is een analyse apparaat voor halfgeleiders. De meter herkent en analyseert onder andere bipolaire en darlington transistoren, meerdere types MOSFET, FET’s, triac’s, thyristoren en verschillende types diodes waaronder meer- of enkelkleurige LED’s. Als er een transistor aangesloten wordt op de DCA75 begint deze vanzelf met analyseren en bepaalt hij het type halfgeleider dat aangesloten is. Als deze herkend is kan er met behulp van een knop meer informatie op het scherm weergegeven worden, zoals bijvoorbeeld karakteristieke voltages of de pinout van het component.


    LCR-T3, componententester op print

    Kale print van een multifunctionele componententester voor de automatische detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, dioden, weerstanden, condensatoren en spoelen. Voeding via 9 V batterij. Toont de aansluitgegevens van het onderdeel op het display.


    LCR-T4, componententester op print

    Kale print van een multifunctionele componententester voor de automatische detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, dioden, weerstanden, condensatoren en spoelen. Voeding via 9 V batterij. Toont de aansluitgegevens van het onderdeel op het display.


    Bouwpakket van een componententester

    Bouwpakket van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, weerstanden, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 30 pF ~ 10 mF, spoelen: 0,01 mH ~ 10 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Voeding via 9 V batterij.


    GM328A, componententester op print

    Kale print van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, weerstanden, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 30 pF ~ 10 mF, spoelen: 0,01 mH ~ 10 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Voeding via 9 V batterij.


    M12864, bouwpakket van een componententester



    Bouwpakket van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Ingebouwde frequentiemeter tot 25 kHz. Voeding via 9 V batterij.


    G783.02528, componententester op print

    Kale print van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Ingebouwde frequentiemeter tot 1 MHz. Voeding via 9 V batterij.


    MK328, componententester op print in behuizing



    In transparante kunststof behuizing gemonteerde print van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Ingebouwde frequentiemeter tot 2 MHz. Voeding via connector, 7 V tot 12 V.


    M328, componententester op print in behuizing



    In een zwarte behuizing gemonteerde print van een componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Voeding uit 9 V batterij.


    ESR02PRO, componententester in behuizing

    Een kant-en-klare componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,1 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Ingebouwde frequentiemeter tot 2 MHz. Voeding uit 9 V batterij.


    MK-168, componententester in behuizing

    Een kant-en-klare componententester met detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,1 Ω ~ 50 MΩ, condensatoren: 30 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Voeding uit 9 V batterij.


    LCR-TC1, componententester in behuizing

    Een kant-en-klare componententester met als onderscheidende elementen een kleurendisplay en oplaadbare accu. Voor de rest zijn de specificaties vrij standaard: detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,01 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Voeding uit meegeleverde oplaadbare lithium-cellen.


    MK-328, componententester in behuizing

    Een kant-en-klare componententester met specificaties die vrij standaard zijn: detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,01 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Ook bruikbaar als signaalgenerator tot 2 MHz. Geleverd met SMD-adapter. Voeding uit meegeleverde oplaadbare lithium-cellen.


    Naamloze componententester in behuizing

    Een kant-en-klare componententester met een 128 x 160 TFT kleurenscherm en met specificaties die vrij standaard zijn: detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Voeding uit 9 V batterij.


    M328, componententester in behuizing

    Een kant-en-klare componententester met een 128×64 LCD-display met achtergrondverlichting in blauwe kleur en met specificaties die vrij standaard zijn: detectie van NPN- en PNP-transistoren, N- en P-kanaal MOSFET, J-FET’s, dioden, dubbele dioden, thyristoren en triac’s, weerstanden, potentiometers, condensatoren en spoelen. Meetbereiken: weerstanden: 0,5 Ω ~ 50 MΩ, condensatoren: 25 pF ~ 100 mF, spoelen: 0,01 mH ~ 20 H. Toont de aansluitgegevens van het onderdeel op het display. Voeding uit 9 V batterij.


    LC200A, digitale L/C-meter in behuizing


    Meet condensatoren en spoelen met een signaalfrequentie van 500 Hz of 500 kHz. Capacitantie meetbereik: 0,01 pF – 10 uF, inductantie meetbereik: 0,001 μH – 100 mH. Voeding: mini USB-interface of 5 Vdc via meegeleverde 230 V adapter.


    Y294, halfgeleidertester in behuizing


    De DY294 wordt hoofdzakelijk gebruikt voor het testen van de gelijkstroomparameters van halfgeleiders zoals dioden, transistoren, thyristoren, triac’s en veld-effect transistoren. Meet de doorslagspanning tot 1.000 V. De DY294 kan ook worden gebruikt voor het testen van spanningsregelaars van de 78- en 79-series tot 24 V.


    MESR-100, autoranging ESR-meter

    Met de MESR-100 kunt u de ESR van condensatoren meten van 0,001 Ω tot 100,0 Ω. Ondersteuning van in circuit testing. Als testsignaal wordt een sinus van 100 kHz gebruikt. Wordt gevoed uit twee 1,5 V batterijen of een 5 V USB-poort.


    BM4070, digitale LCR-meter

    De BM4070 is een inductantie-, capaciteits- en weerstandsmetende LCD-meter. Het apparaat werkt met een dubbele integrale A/D-converter met drie metingen per seconde.
    Capaciteit: 200 pF / 2 nF / 20 nF / 200 nF / 2 μF / 20 μF / 200 μF / 2.000 μF
    Inductie: 200 uH / 2 mH / 20 mH / 200 mH / 2 H
    Weerstand: 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 20 MΩ


    M4070, LCR-meter volgens het brug-principe

    De M4070 is een vol-automatische LCR-tester, met een testsignaal waarvan de frequentie kan oplopen tot 500 kHz. Zeer geschikt voor het meten van kleine weerstanden, condensatoren en inducties. Biedt een zeer stabiele en hoge resolutie meting tot vijf cijfers. Meetbereiken van 0,00 pF tot 100,00 mF, 0,00 µH tot 100,00 H en 0,00 Ω tot 10,000 MΩ. Deze meter maakt gebruik van twee meetmethoden, namelijk LC-oscillatie en RC-oscillatie. Voeding uit 3,7 V Li-Polymeer batterij.


    HP-4070C, SMD-tester in de vorm van een pincet

    De HP-4070C is een batterijgevoede kleine meter, die speciaal wordt toegepast om SMD weerstanden, condensatoren, dioden en LED’s te meten en te testen. Meet weerstanden van 600 Ω tot 60 MΩ en condensatoren van 9,999 nF tot 99,9 mF. Dioden en LED’s worden getest met een meetstroom van 1,5 mA. Wordt gevoed door twee 1,5 V type-AAA batterijen.


    BM8910, SMD-tester in de vorm van een pincet



    De BM8910 is een batterijgevoede kleine meter, die speciaal wordt toegepast om SMD weerstanden, condensatoren, dioden en LED’s te identificeren en te testen. Meet weerstanden van 300 Ω tot 30 MΩ en condensatoren van 3 nF tot 30 mF. Dioden en LED’s worden getest met een meetstroom van 1,0 mA. Wordt gevoed door een 3 V type CR2032 batterij.


    MS8910, SMD-tester in de vorm van een pincet



    De MS8910 is een batterijgevoede kleine meter, die speciaal wordt toegepast om SMD weerstanden, condensatoren, dioden en LED’s te testen. Meet weerstanden van 300 Ω tot 30 MΩ en condensatoren van 3 nF tot 30 mF. Dioden en LED’s worden getest met een meetstroom van 2,0 mA. Wordt gevoed door een 3 V type CR2032 batterij.


    Van printplaat gemaakte pincet-meter



    Deze meter is volledig samengesteld uit stukken aan elkaar geschroefde printplaat. Automatische detectie van NPN en PNP bipolaire transistoren, N-kanaal- en P-kanaal MOSFET’s, JFET’s, dioden (inclusief dubbele diodes), N- en P-IGBT’s, weerstanden (inclusief potentiometers), spoelen, condensatoren, thyristoren, triacs en batterijen tot 4,5 V. Automatische detectie van zenerdioden tot 30 V. Ingebouwde oplaadbare Li-ion batterij met hoge capaciteit. Weerstanden 0,01 Ω tot 50 MΩ, condensatoren 25 pF tot 10 mF, spoelen 0,01 mH tot 20 H.


    Multifunctionele transistor en IC tester


    Test behalve transistoren ook een groot aantal standaard IC’s, zoals 74HC-serie, 74LS-serie, CD4000-serie, HEF400-serie, 4500-serie, operationele versterkers, interface-chips en optocouplers. Kan zowel werken met 3,3 V als met 5,0 V voeding. Ingebouwd in het geheugen zijn de gegevens van meer dan 1.300 IC’s en 420 transistoren. Wordt gevoed uit twee stuks 1,5 V type AA batterijen.


    Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon:
    https://patreon.com/Colani

    Suc6
    Terry van Erp


  • Speedtest op Raspberry Pi in Domoticz

    Een speedtest op je Raspberry PI onder Domoticz, dat is handig! Hier leggen we uit hoe je geheel automatisch je ping, download- en uploadsnelheid kunt loggen.

    Het script maakt gebruik van de Python module speedtest-cli om de internetsnelheid via speedtest.net te testen.

    Python module

    Allereerst gaan we de Python module speedtest-cli installeren via de terminal:

    sudo apt-get install speedtest-cli

    Virtuele sensoren

    Ga naar Instellingen > Hardware, scrol hier naar beneden en vul daar in:

    Speedtest, kies voor Dummy hardware en klik op toevoegen.

    Je hebt deze dummy hardware nu aangemaakt, klik nu in de regel “speedtest” op maak virtuele sensoren. Lees verder  Bericht ID 42708


  • ZPB30A elektronische belasting

    Koop de ZPB30A op Banggood

    Met de ZPB30A haalt u een elektronische belasting in huis, waarmee u op een goedkope en gemakkelijke manier accu’s, batterijen en voedingen kunt testen. Dank zij de microcontroller besturing meet deze print bovendien de totale capaciteit en de totaal geleverde energie van een batterij of accu.

    Achtergrondinformatie

    Het testen van voedingen op de klassieke manier
    Elektronische voedingen moeten een constante spanning leveren over het volledige gespecificeerde stroombereik. Bovendien moet de brom, het restant van de gelijkgerichte netspanning, ook bij volledige belasting zo klein mogelijk zijn. Om dit te testen moet u een zware regelbare weerstand op de voeding aansluiten, een zogenaamde rheostaat. In serie met deze rheostaat neemt u uiteraard een ampèremeter op voor het meten van de door de voeding geleverde stroom. Over de voeding zet u een voltmeter voor het meten van de uitgangsspanning en een oscilloscoop voor het observeren van de rimpelspanning op de uitgang van de voeding.
    Vervolgens kunt u de stroom langzaam laten stijgen door de loper van de rheostaat te verschuiven. Bij een aantal standen noteert u de geleverde stroom, de uitgangsspanning en de rimpel op een velletje papier. Met deze gegevens kunt u een grafiekje opstellen waarin de uitgangsspanning en de rimpel worden uitgezet in functie van de geleverde stroom. Uit de gemeten waarden kunt u bovendien de inwendige weerstand van de voeding berekenen.

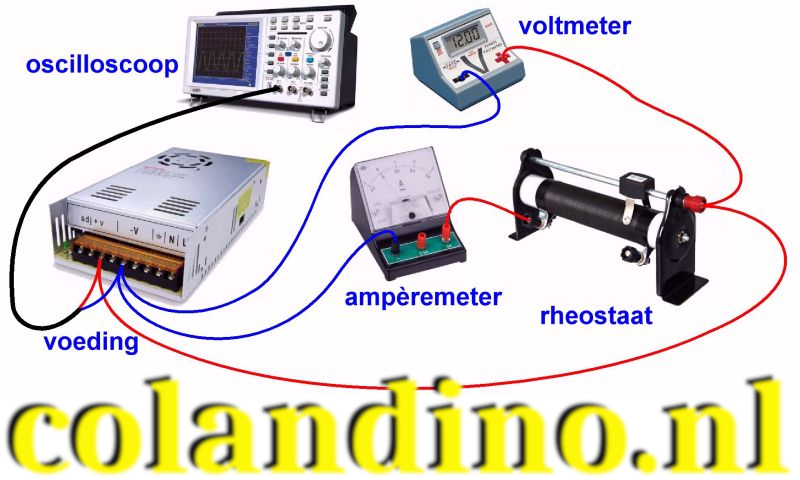

    Het testen van een voeding op de klassieke manier.
    Het testen van een voeding op de klassieke manier.

    Het testen van voedingen op de moderne manier
    Tegenwoordig heeft men meetapparaten ontwikkeld die dank zij microcontroller besturing het uitvoeren van de beschreven metingen grotendeels automatiseren. Zo’n apparaten heten ‘electronic loads’ en deze belasten de voeding met een instelbare constante stroom. Op twee digitale meters kunt u de ingestelde stroom en de uitgangsspanning van de voeding aflezen. Het enige nadeel van deze apparaten is dat zij nogal prijzig zijn, u moet rekenen op minstens € 750,00 voor de goedkoopste uitvoeringen.

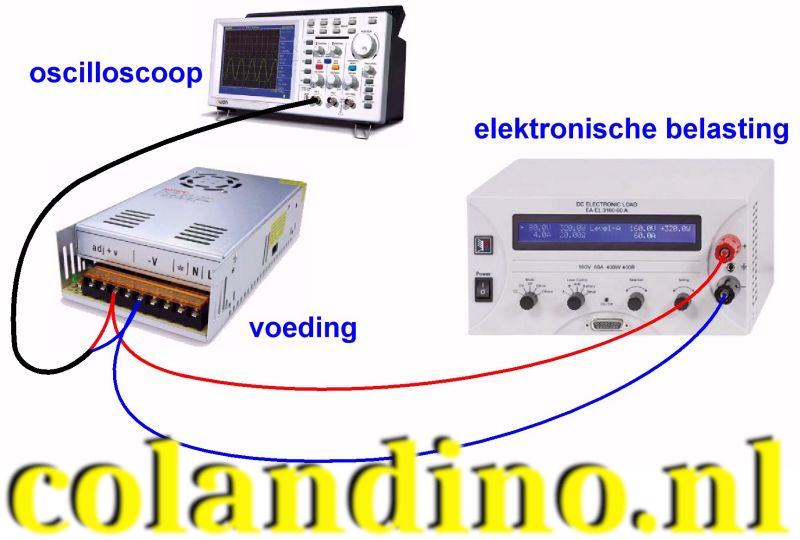

    Het testen van een voeding met een 'electronic load'.
    Het testen van een voeding met een ‘electronic load’.

    Het testen van accu’s en batterijen
    Lees verder  Bericht ID 42708


  • RFID RC522 module

    Arduino MEGA - RFID RC522
    Arduino MEGA – RFID RC522

    RFID wie wil daar nu niet mee aan de slag, ben benieuwd wat er allemaal van dit soort tags in je huis te vinden zijn. Mischien zelfs de hond en de kat wel! Een dag of 12 geleden besteld bij BangGood voor € 2 en ook nog gratis verzonden.
    Ik gebruik in dit voorbeeld de Arduino MEGA, maar dit is voor alle andere Arduino bordjes en klonen ook bruikbaar.

    De RC522 RFID kaart lezer communiceert met de kaarten en tags door gebruik van een 13.56MHz elektromagnetisch veld. (ISO 14443A standaard tags) Het MIFARE systeem.

    Wat hebben we nog meer nodig:

    1. De librarie SPI (zit standaard in Arduino) KLIK om te downloaden
    2. De librarie RFID KLIK om te downloaden

    Op de RFID RC522 hebben we de volgende aansluitingen van links naar rechts:: SDA – SCK – MOSI – MISO – IRQ – GND – RST – VCC, om deze te gebruiken met de Arduino MEGA sluite we deze als volgt aan:

    1. SDA naar pin D9 van de Arduino MEGA
    2. SCK naar pin D52 van de Arduino MEGA
    3. MOSI naar pin D51 van de Arduino MEGA
    4. MISO naar pin D50 van de Arduino MEGA
    5. IRQ is ongebruikt
    6. GND naar GND van de Arduino MEGA
    7. Reset naar pin D8 van de Arduino MEGA
    8. VCC naar 3,3 Volt van de Arduino MEGA

    De pin aansluitingen voor de Arduino Uno en Nano zijn als volgt: (dit dan natuurlijk ook aanpassen in de sketch)

    1. SDA naar pin D10 van de Arduino Uno of Nano
    2. SCK naar pin D13 van de Arduino Uno of Nano
    3. MOSI naar pin D11 van de Arduino Uno of Nano
    4. MISO naar pin D12 van de Arduino Uno of Nano
    5. IRQ is ongebruikt
    6. GND naar GND van de Arduino Uno of Nano
    7. Reset naar pin D9 van de Arduino Uno of Nano
    8. VCC naar 3,3 Volt van de Arduino Uno of Nano

    Nu nog de code voor de RFID-RC522 in combinatie met de Arduino Mega: KLIK om te downloaden.

    /*
    /* Include the standard Arduino SPI library */
    #include
    /* Include the RFID library */
    #include

    /* Define the DIO used for the SDA (SS) and RST (reset) pins. */
    #define SDA_DIO 9
    #define RESET_DIO 8
    /* Create an instance of the RFID library */
    RFID RC522(SDA_DIO, RESET_DIO);

    void setup()
    {
    Serial.begin(9600);
    /* Enable the SPI interface */
    SPI.begin();
    /* Initialise the RFID reader */
    RC522.init();
    }

    void loop()
    {
    /* Has a card been detected? */
    if (RC522.isCard())
    {
    /* If so then get its serial number */
    RC522.readCardSerial();
    Serial.println(“Card detected:”);
    for(int i=0;i<5;i++)
    {
    Serial.print(RC522.serNum[i],DEC);
    //Serial.print(RC522.serNum[i],HEX); //to print card detail in Hexa Decimal format
    }
    Serial.println();
    Serial.println();
    }
    delay(1000);
    }

    RFID RC522 pinout
    RFID RC522 pinout

    Kopen bij Banggood, gebruik deze link, dan kunnen we deze website betaalbaar houden!


  • LCD module 20×4 testen

    1602 LCD met interface I2C
    1602 LCD met interface I2C

    Eerst gaan we de LCD display verbinden met de LCD 1602 adapter door de 16 contacten te solderen.

    (De hier gebruikte 1602 module komt achter de LCD te zitten!

    En niet er boven zoals ik op sommige fora heb gezien, dit is fout bij deze module)

    20x4 LCD display
    20×4 LCD display





    Het aansluit is daarna simpel:

    1. GND gaat naar GND van de Arduino
    2. VCC gaat naar 5 Volt op de Arduino
    3. SDA gaat naar SDA op de Arduino
    4. En SCL gaat naar SCL op de Arduino

    Nu heb je nog 2 libraries nodig:

    1. Wire KLIK
    2. LiquidCrystal_I2C KLIK
    3. En een klein stukje code KLIK



    #include Wire.h
    #include LiquidCrystal_I2C.h

    LiquidCrystal_I2C lcd(0x27,20,4); // set the LCD address to 0x27 for a 16 chars and 2 line display

    void setup()
    {
    lcd.init(); // initialize the lcd

    // Print a message to the LCD.
    lcd.backlight();
    lcd.setCursor(0,0);
    lcd.print(“Hallo bezoeker!”);
    delay(1000);
    lcd.setCursor(0,1);
    lcd.print(“Ga snel naar:”);
    delay(1000);
    lcd.setCursor(0,2);
    lcd.print(“https://colandino.nl”);
    delay(1000);
    lcd.setCursor(0,3);
    lcd.print(“Ontwerp door Colani”);
    }

    void loop()
    {
    }

    Selecteer in je Arduino software het juiste bord wat je wil gebruiken en de juiste COM-poort, en uploaden maar.
