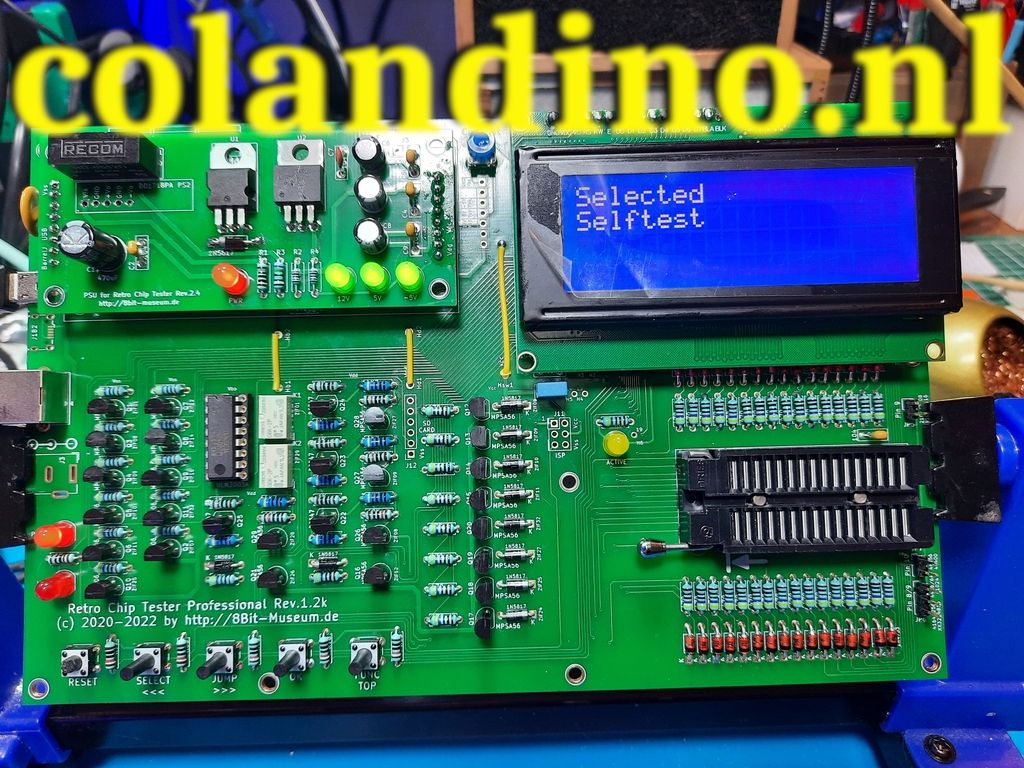

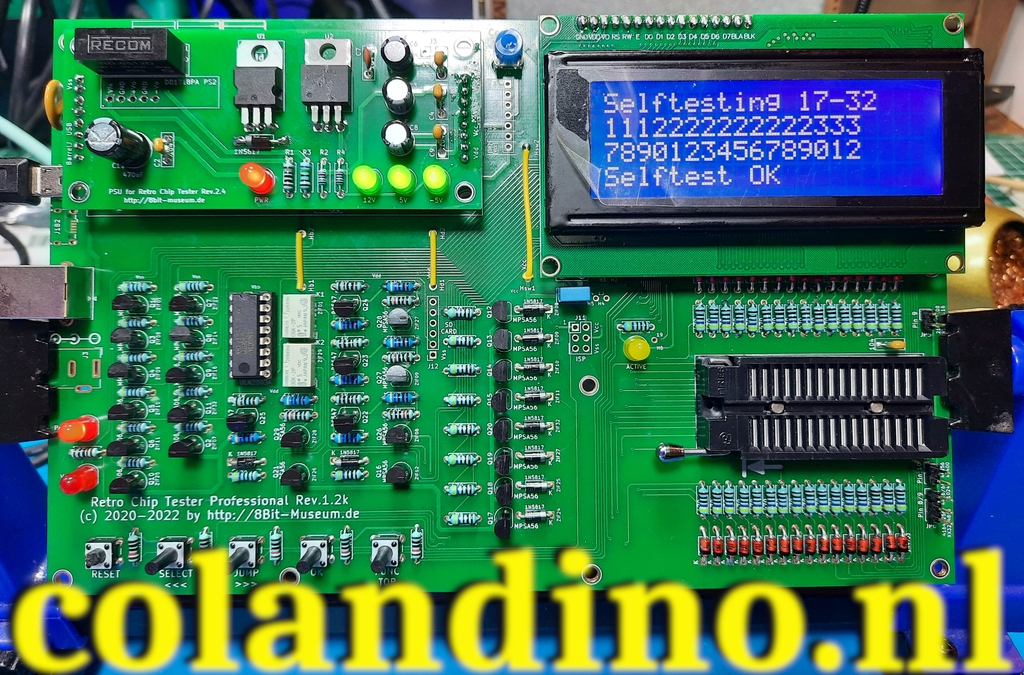

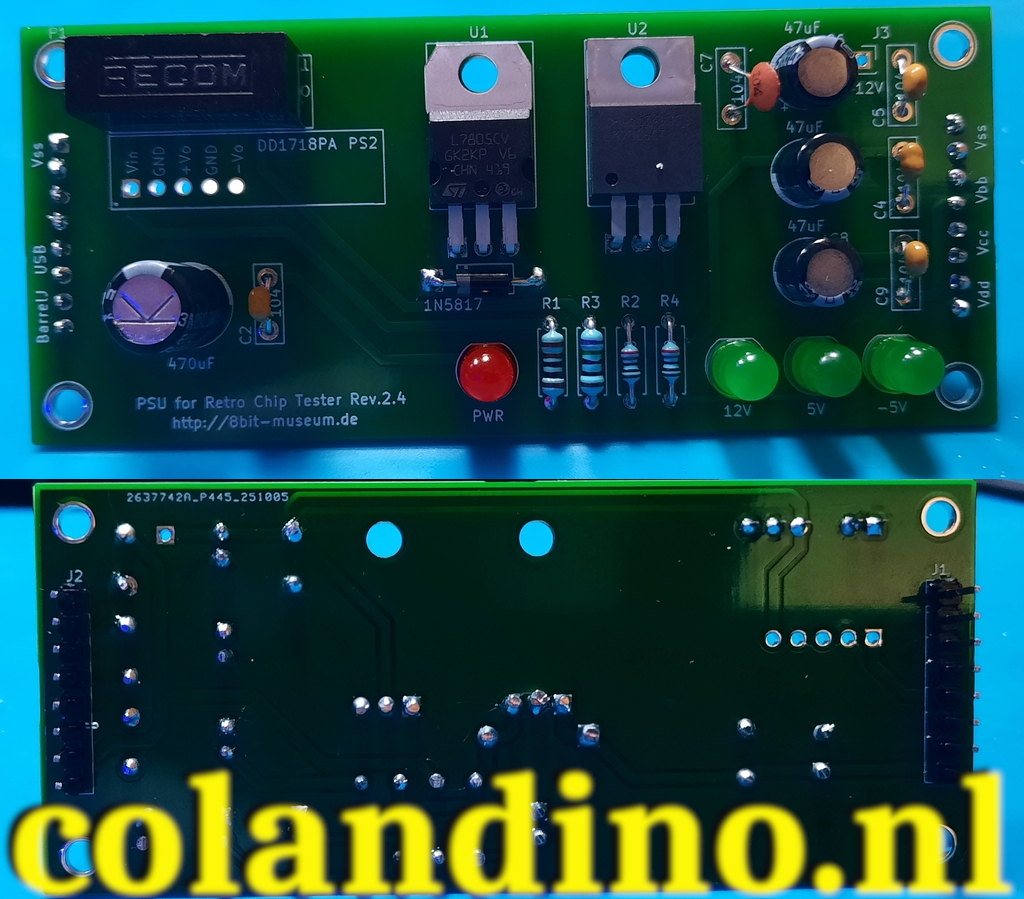

Deze zal ik aan de hand van foto’s van de voortgang laten zien…

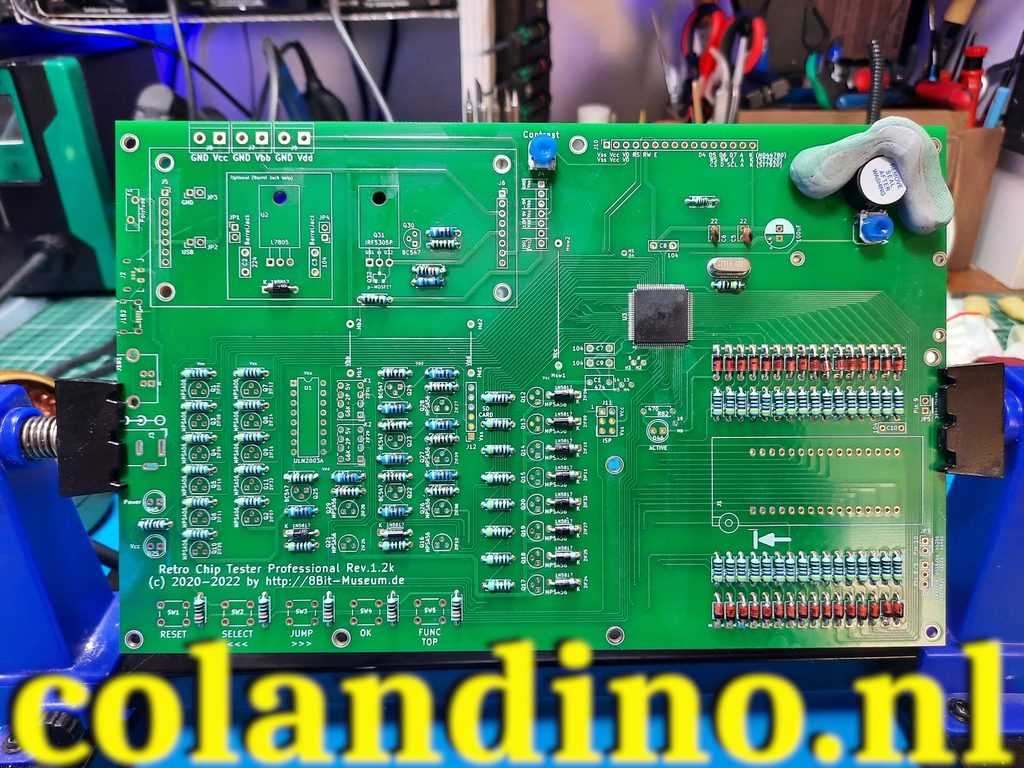

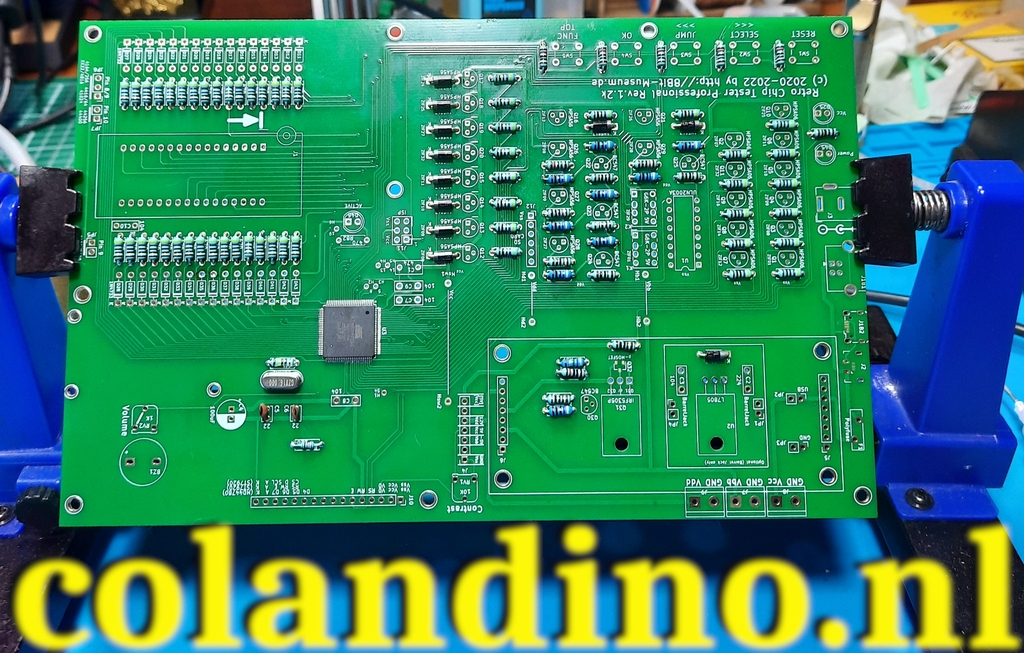

Opbouw van de Retro Chip Tester (RCT) professional (7 stuks METALL 1,00K weerstanden: R22, R23, R24, R25, R54, R58, R81 zijn gemonteerd)Opbouw van de Retro Chip Tester (RCT) professional (de METALL 1,00M R76 is gemonteerd)

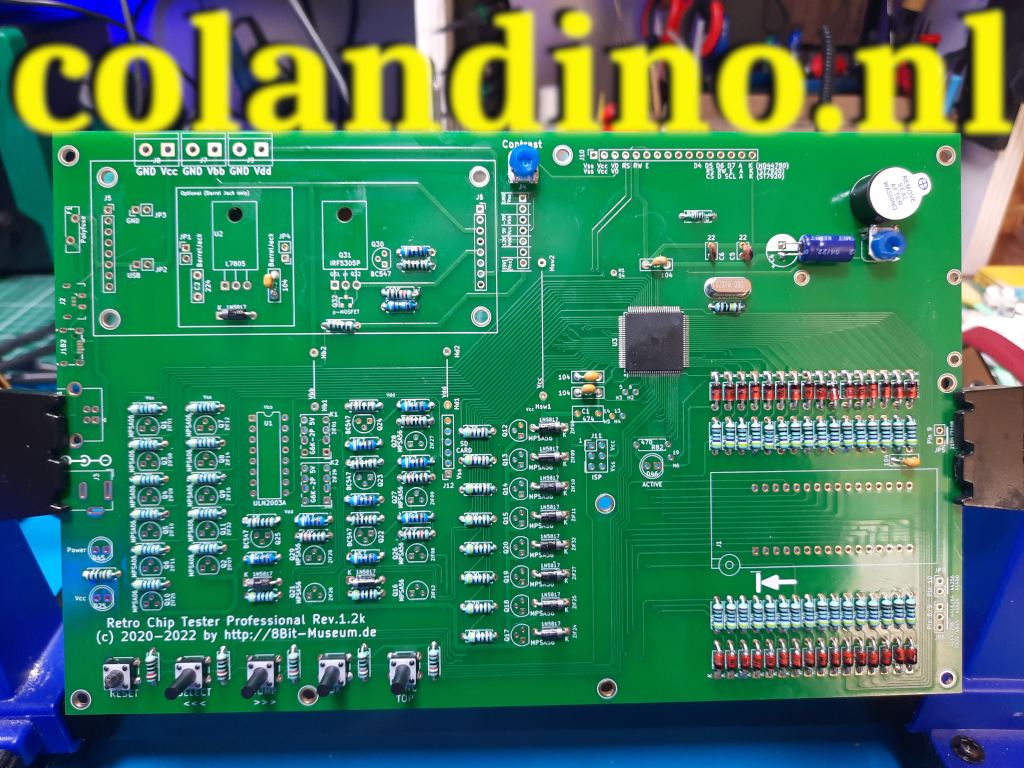

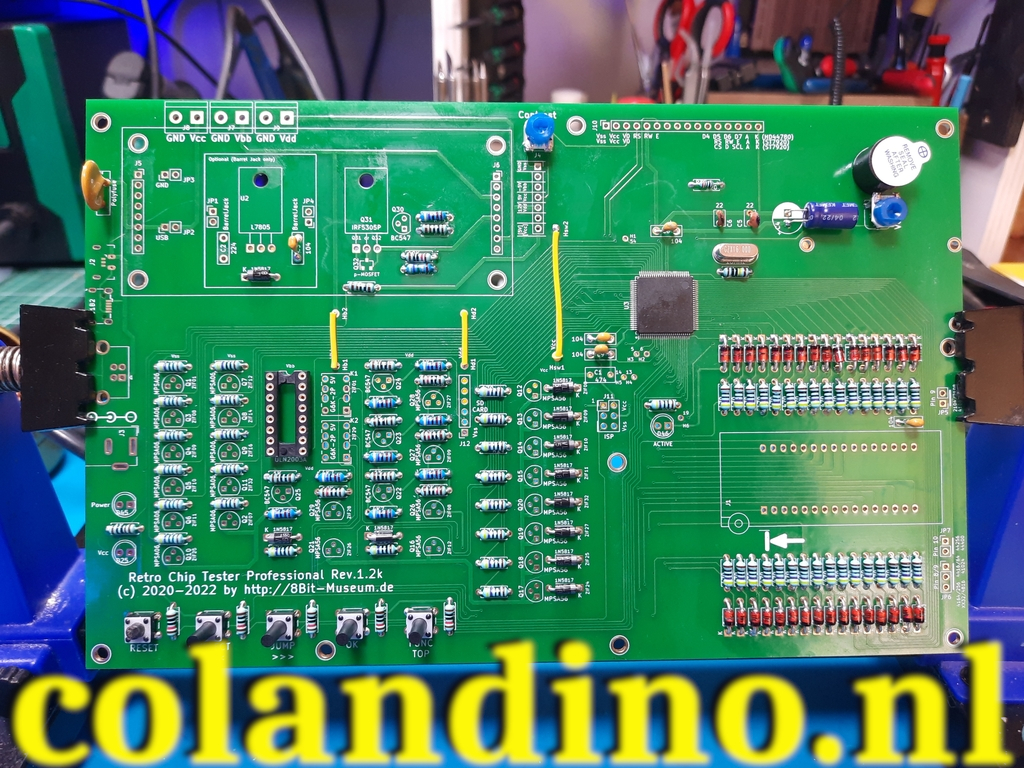

Opbouw van de Retro Chip Tester (RCT) professional (10 stuks METALL 10,0K weerstanden: R34, R35, R36, R37, R56, R77, R78, R79, R80, R83 zijn gemonteerd)

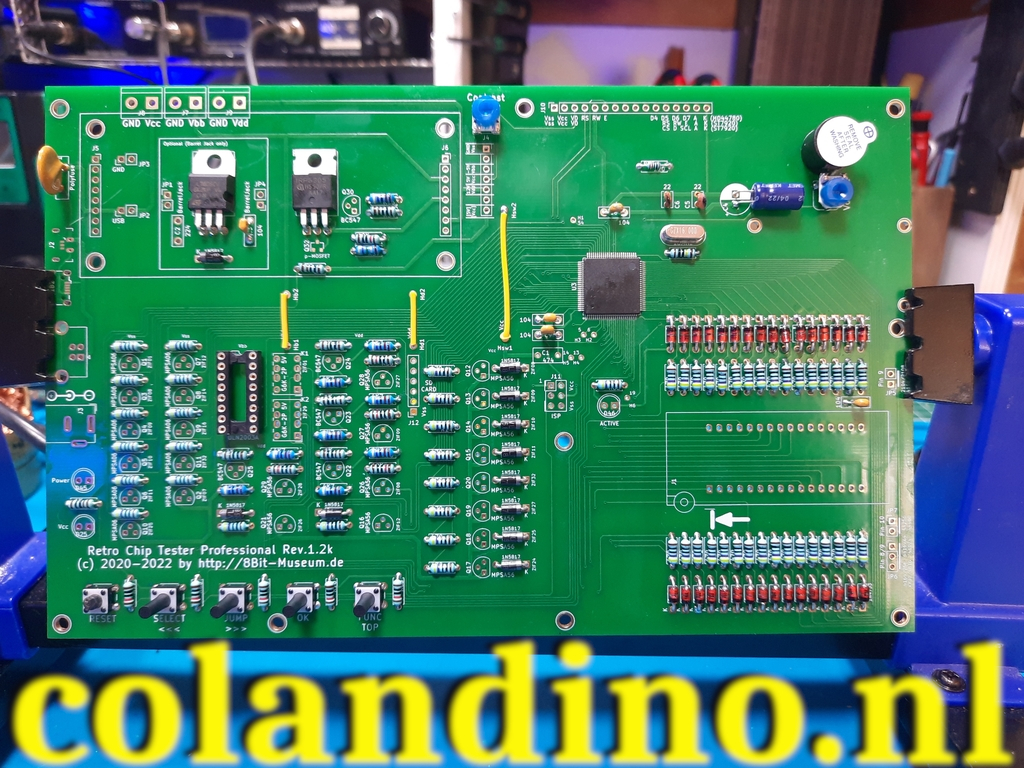

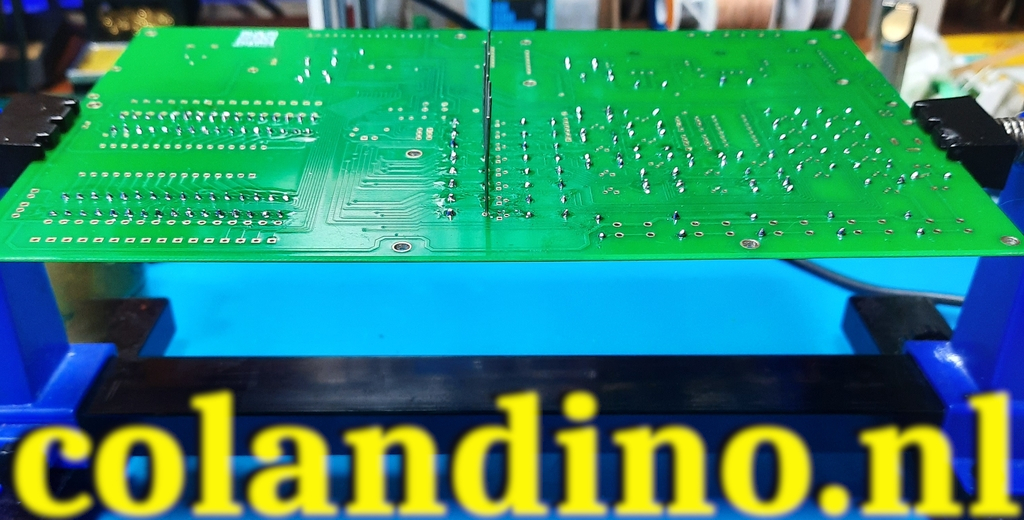

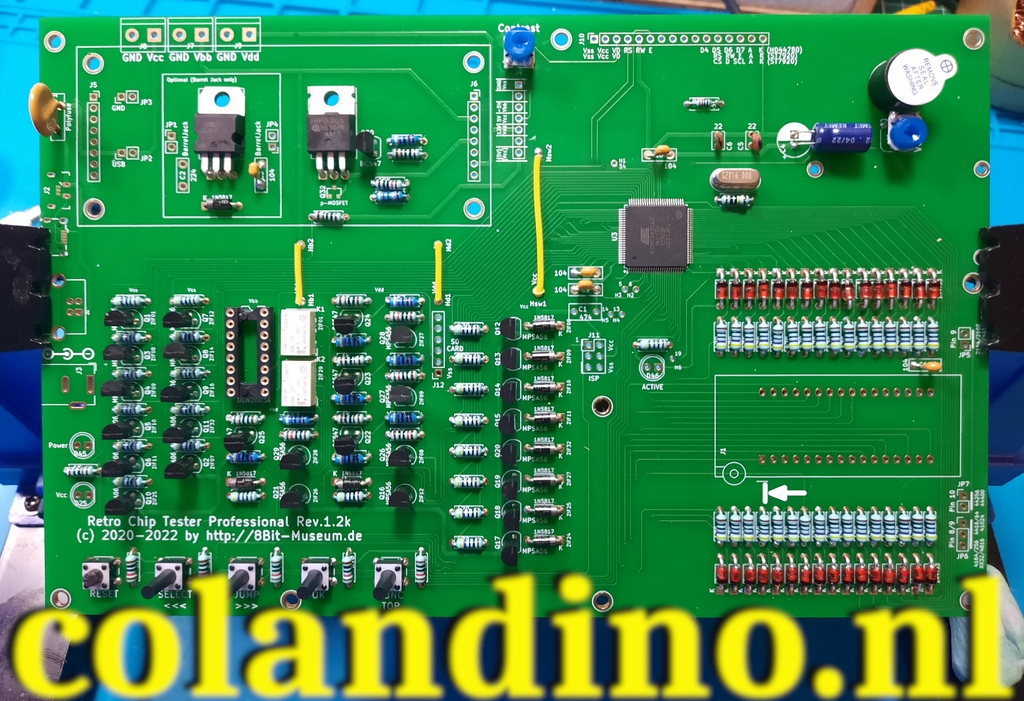

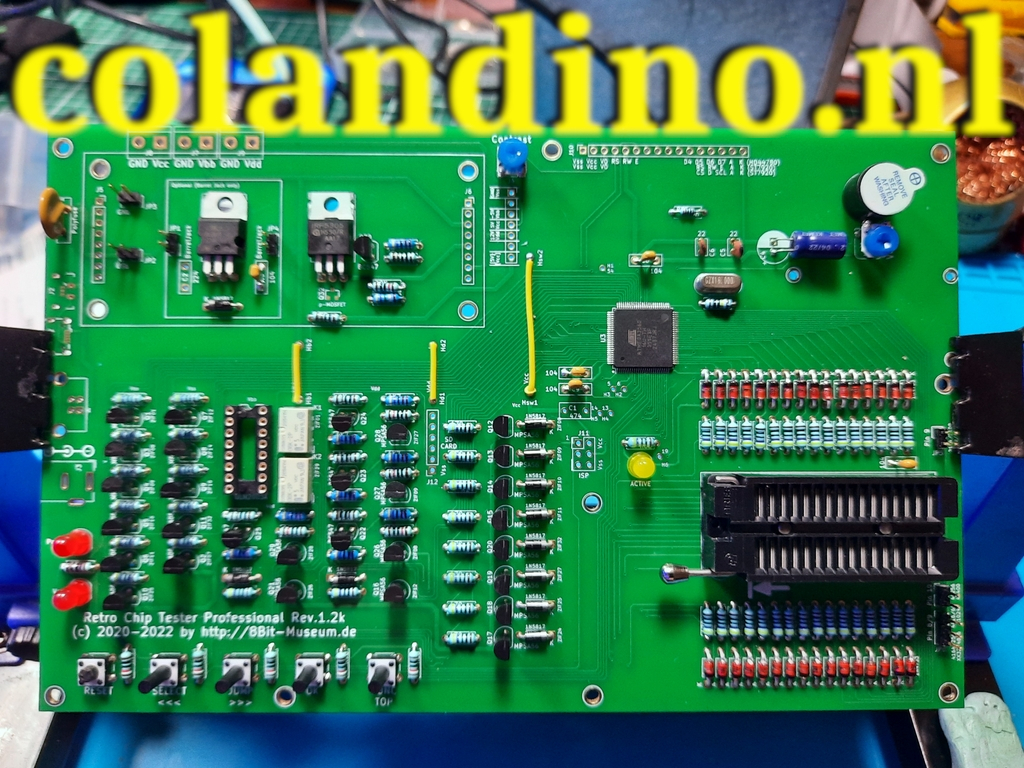

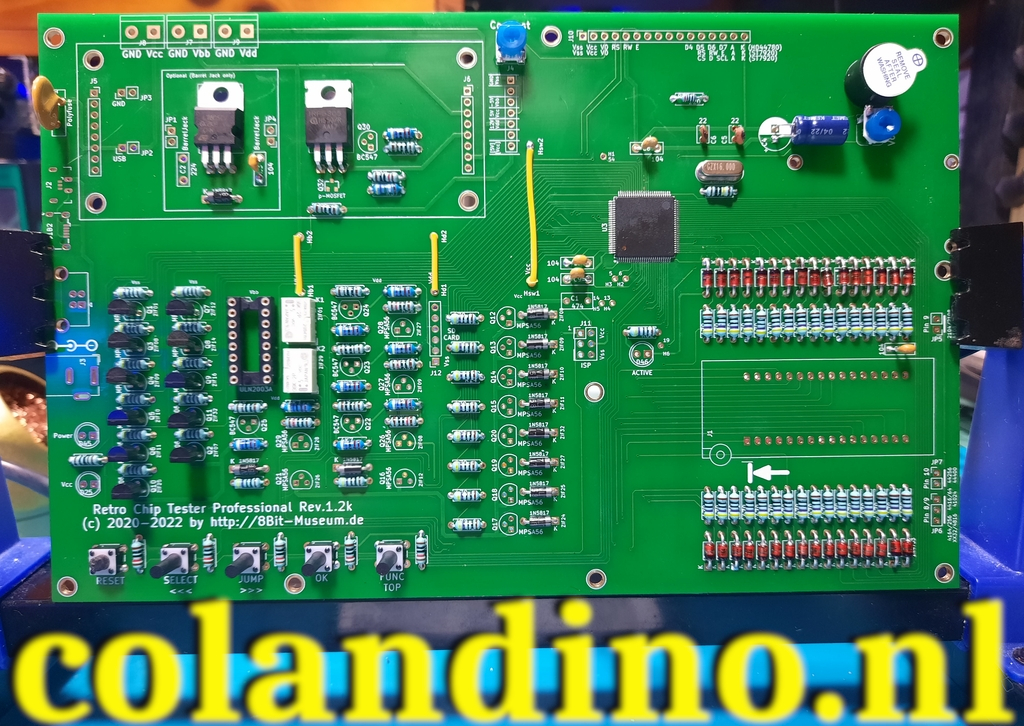

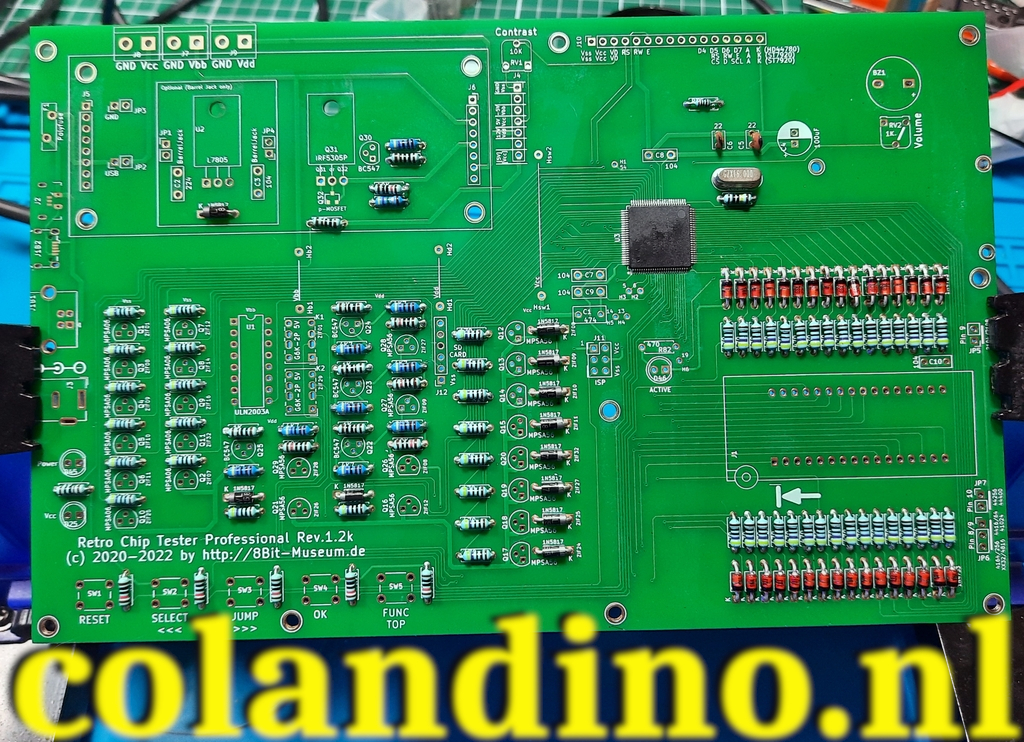

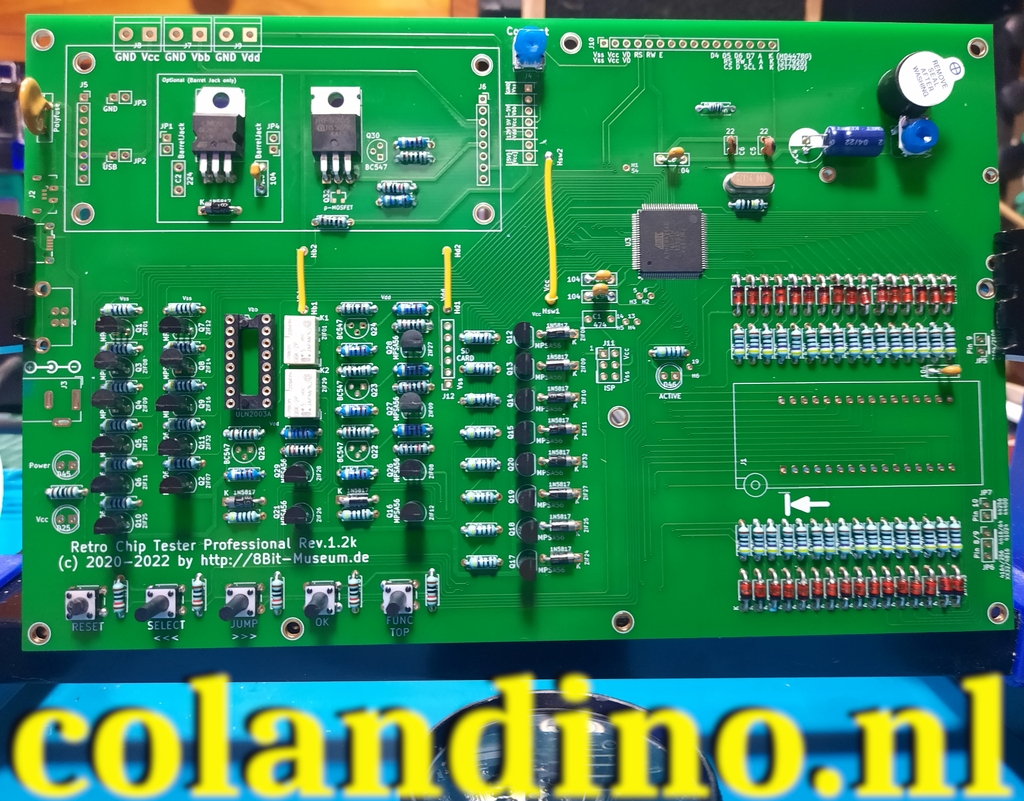

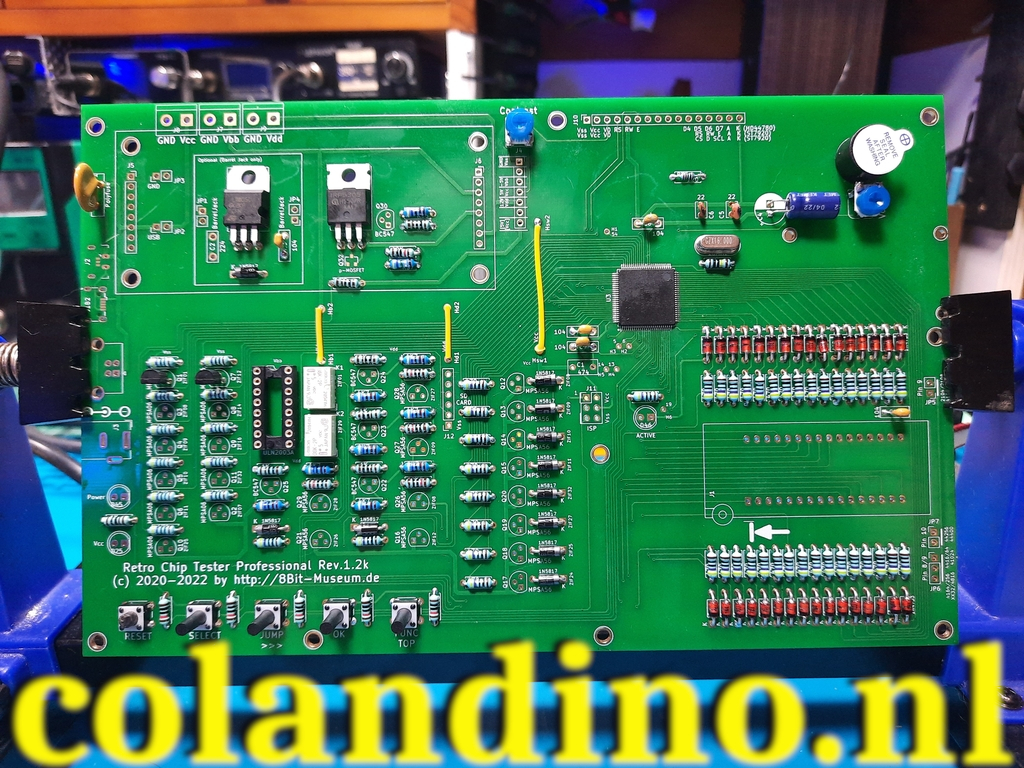

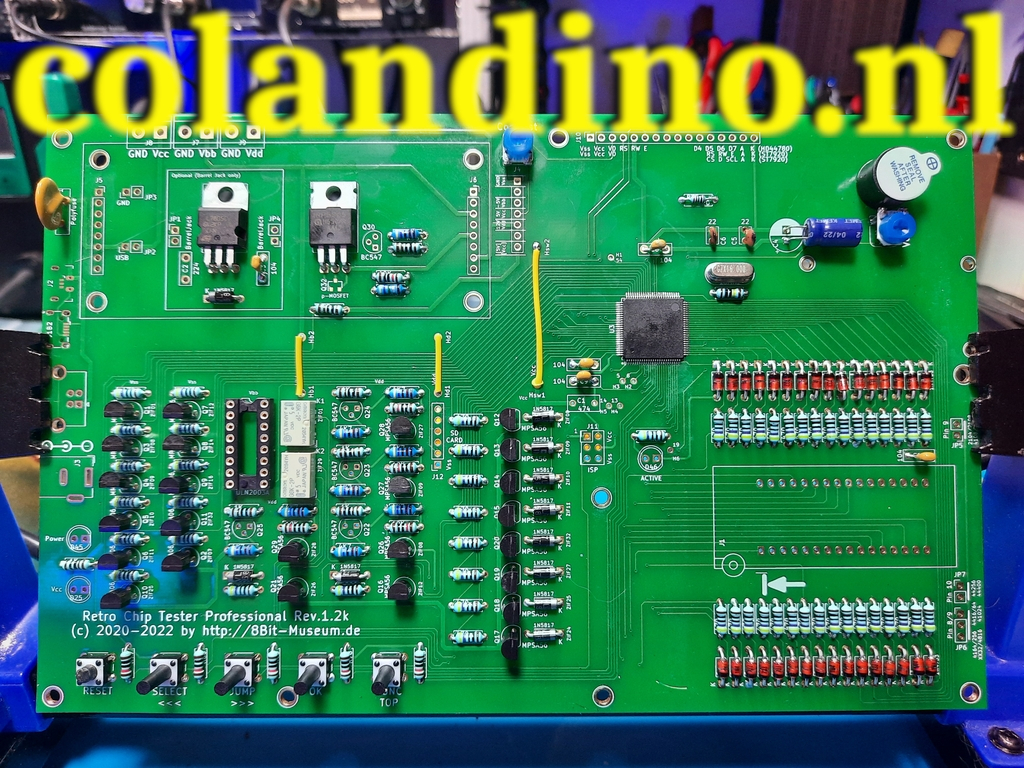

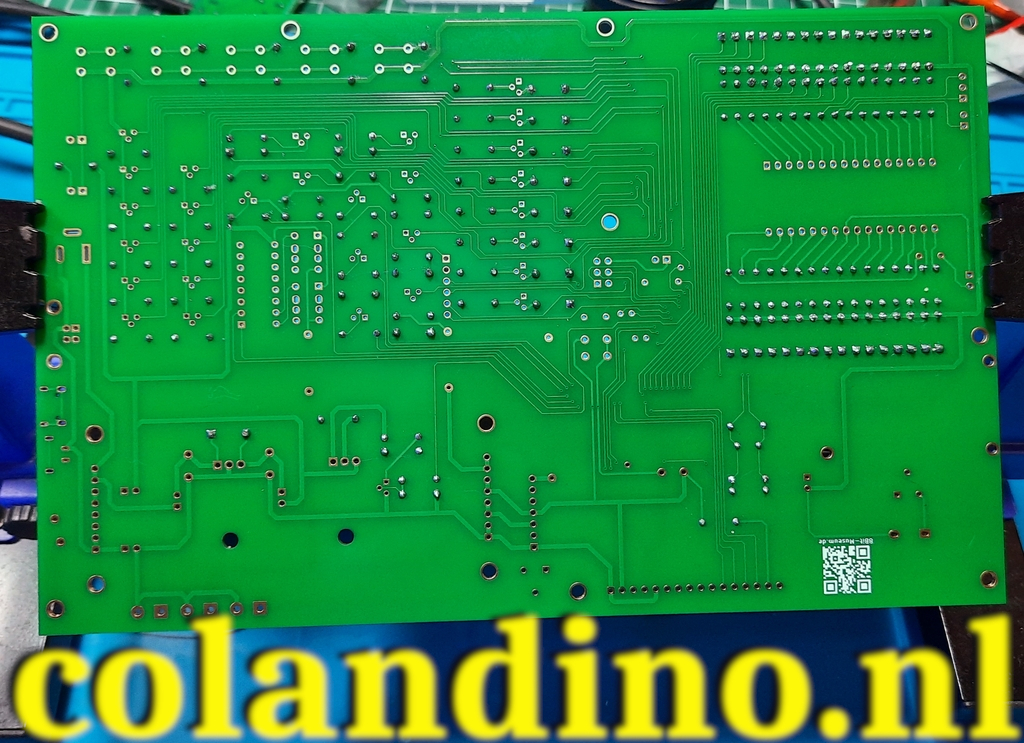

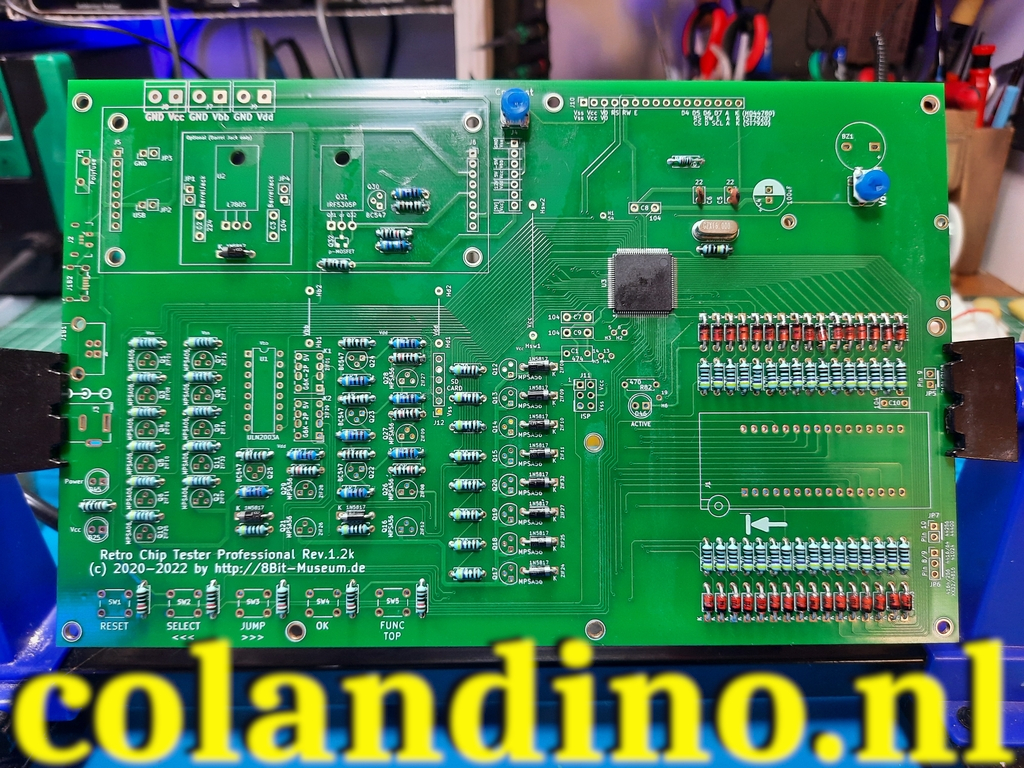

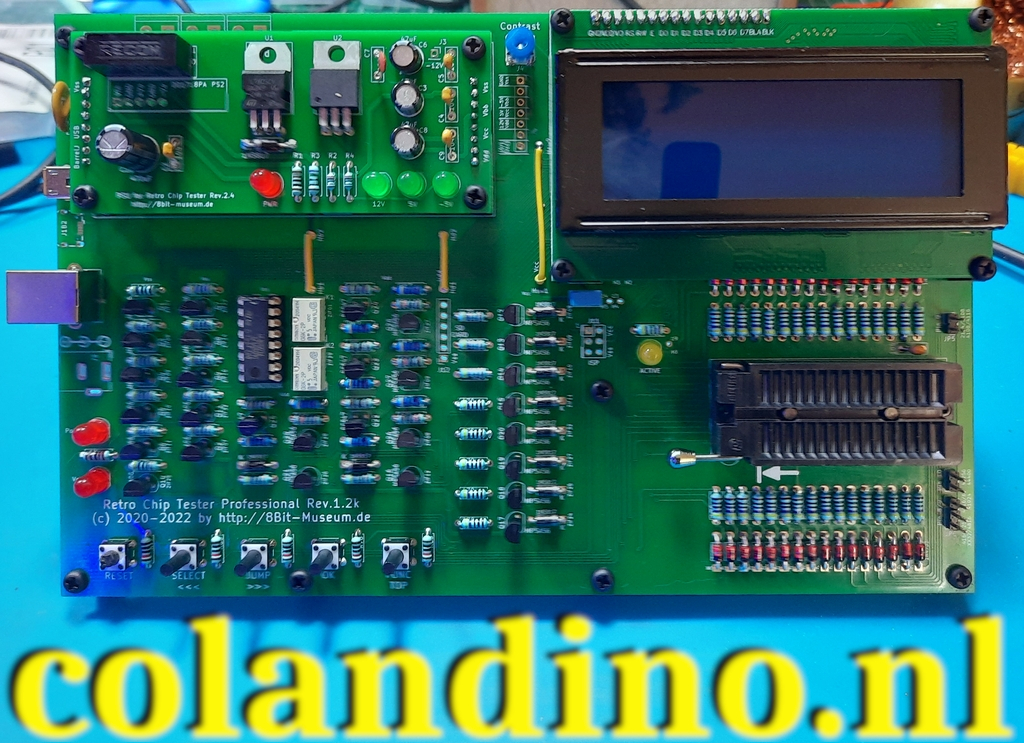

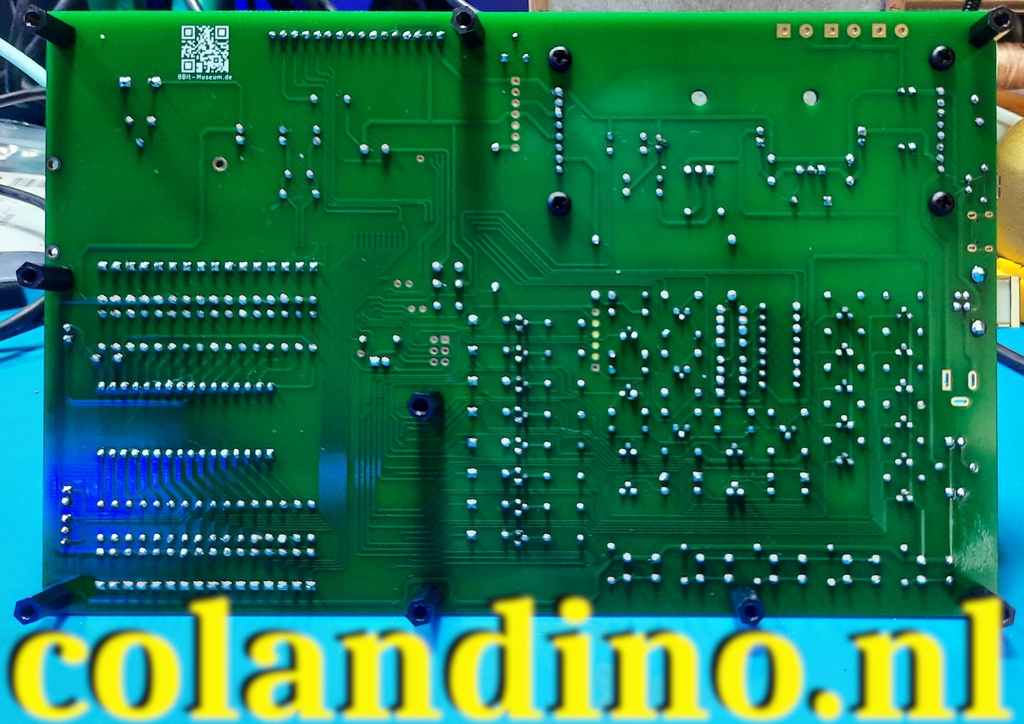

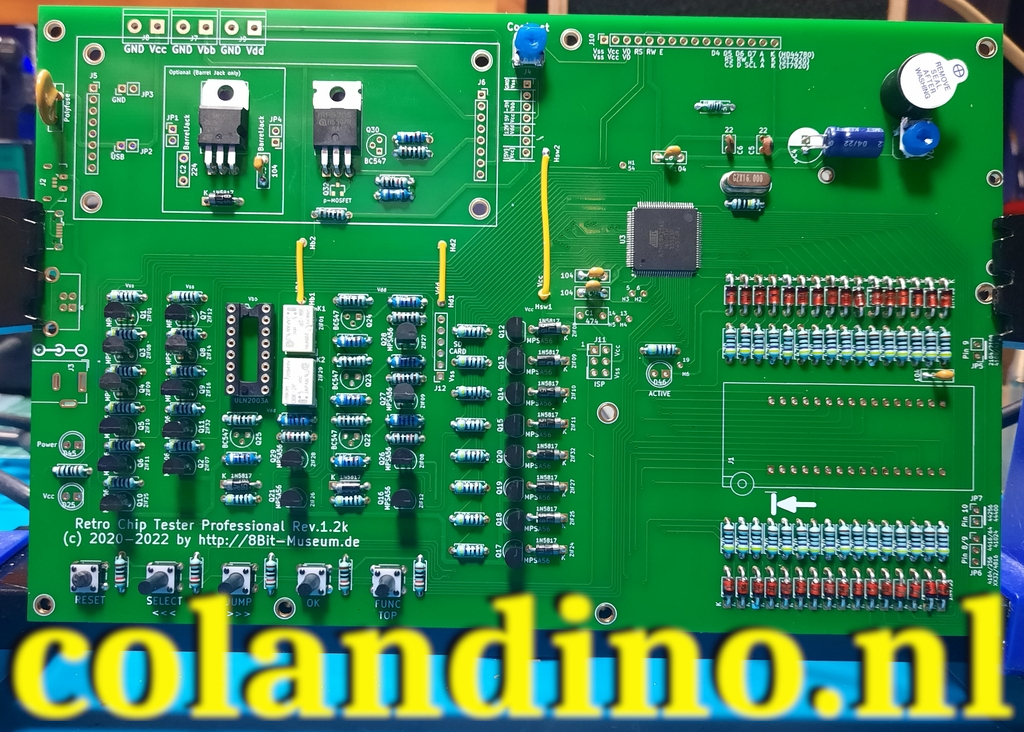

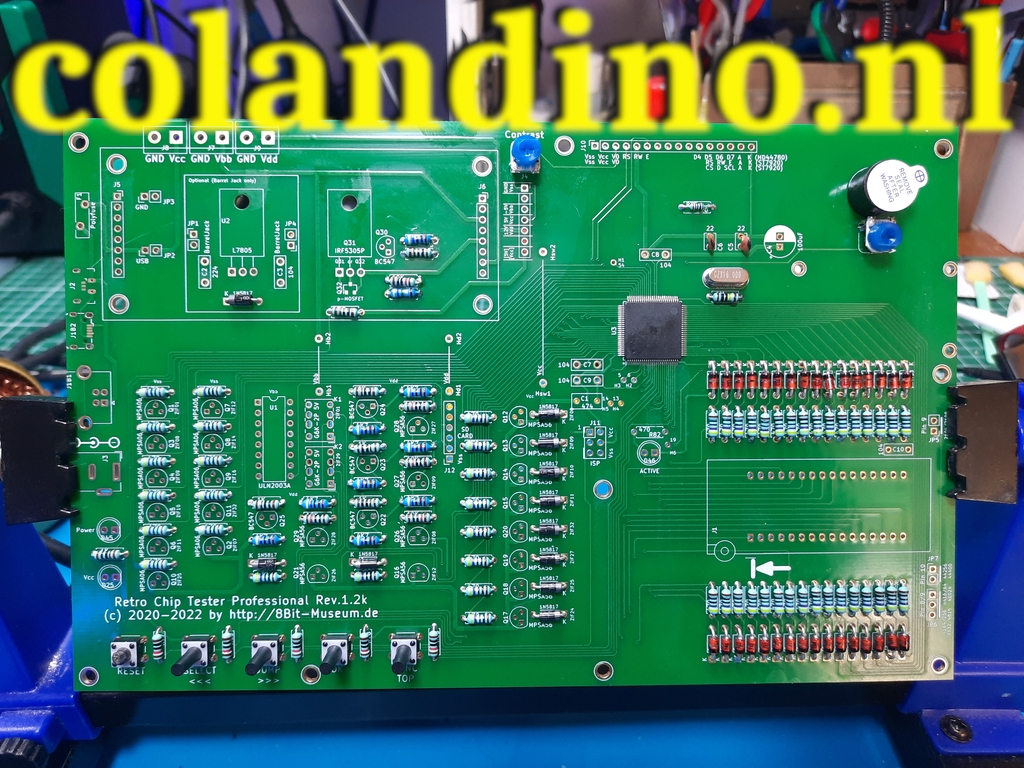

Opbouw van de Retro Chip Tester (RCT) professional monteren van de diodes 1N 5817, D1, D2, D3, D4, D5, D6, D7, D8, D9, D10, D44, pootjes buig ik nooit, dit is een ramp voor degene die er later aan moet werken, ik gebruik een antistatisch foam met een paar knijpertjes om de componenten op zijn plaats te houden bij omdraaien van de print.Opbouw van de Retro Chip Tester (RCT) professional (De diodes 1N 5817, D1, D2, D3, D4, D5, D6, D7, D8, D9, D10, D44 zijn gemonteerd)Opbouw van de Retro Chip Tester (RCT) professional (De diodes RND 1N4733A / 1N4733 D11, D12, D13, D14, D15, D16, D17, D18, D19, D20, D21, D22, D23, D24, D26, D27, D28, D29, D30, D31, D32, D33, D34, D35, D36, D37, D38, D39, D40, D41, D42, D43 zijn gemonteerd)Opbouw van de Retro Chip Tester (RCT) professional (De diodes RND 1N4733A / 1N4733 D11, D12, D13, D14, D15, D16, D17, D18, D19, D20, D21, D22, D23, D24, D26, D27, D28, D29, D30, D31, D32, D33, D34, D35, D36, D37, D38, D39, D40, D41, D42, D43 zijn gemonteerd)Opbouw van de Retro Chip Tester (RCT) professional (Potentiometers RM-065 vertical 10K voor contrast scherm en de RM-065 vertical 1K voor volumeregeling zijn gemonteerd)Opbouw van de Retro Chip Tester (RCT) professional (Montage van de buzzer AL-60P06 geholpen door wat bluetack)Opbouw van de Retro Chip Tester (RCT) professional (Montage van de drukknoppen / switches Reset, Select, Jump, Ok en Functie)Opbouw van de Retro Chip Tester (RCT) professional (Montage van de ELCO 100uF RAD FR 100/16)Opbouw van de Retro Chip Tester (RCT) professional (Montage van de Polyfuse MF RG500, de 3 draadbruggen en de IC socket)Opbouw van de Retro Chip Tester (RCT) professional (Montage van de Spanningsregelaar LM7805 en de IRF5305)Opbouw van de Retro Chip Tester (RCT) professional (Montage van de Relais en de MPS06) Oeps een van de relais verkeerd gemonteerd…….Opbouw van de Retro Chip Tester (RCT) professional (Montage van de MPS06)Opbouw van de Retro Chip Tester (RCT) professional (Montage van de MPSA56)Opbouw van de Retro Chip Tester (RCT) professional (Montage van de laatste rij MSPA56)Opbouw van de Retro Chip Tester (RCT) professional (Verkeerd gemonteerde relais hersteld met behulp van de Pro’sKit SS-331H vacuüm desoldeerpomp)Opbouw van de Retro Chip Tester (RCT) professional (Montage van de BC547C)Opbouw van de Retro Chip Tester (RCT) professional (Montage van de ZIF socket, de LED’s en de pinheaders)Opbouw van de Retro Chip Tester (RCT) professional (Montage van de USB poorten, MKS2-63-470N, MKS2-63-220N, het voedingsbord en de display) De eerste zelftest…Opbouw van de Retro Chip Tester (RCT) professional (Montage van de USB poorten, MKS2-63-470N, MKS2-63-220N, het voedingsbord en de display en de ULN2003A) De eerste zelftest is geslaagd …Opbouw van de Retro Chip Tester (RCT) professional, na grondige reiniging van de fluxresten (Montage van de standoff’s)Opbouw van de Retro Chip Tester (RCT) professional, de voedingsprintRetro Chip Tester (RCT) professional
