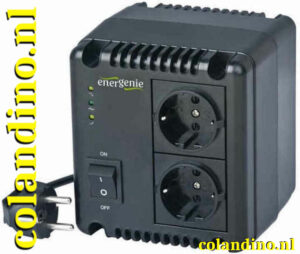

EnerGenie EG-AVR-1001 – Automatische spanningsregelaar – 1000 VA
Schakelende Voeding S-400W-48V/DC12V/24V/36V/60V 8.3A-33.3A voor RIDEN RD6006/RD6006-W
(Banggood sponsor advertentie)
Voeding voor de RIDEN® RD6006 DC Buck converter
Lees verder Bericht ID 7387
Hiland 0-28V 0.01-2A Verstelbare Dc Voeding
Manual: Hiland 0-28V 0.01-2A Verstelbare Dc Voeding installation.pdf
Voor ongeveer € 25,00 koopt u de besturingselektronica voor een zelf te bouwen lineaire, maar digitaal instelbare voeding. U moet echter nog wél het een en ander extra kopen.
Het eindresultaat
Om meteen met de deur in huis te vallen tonen wij u het eindresultaat van dit bouwpakket. Twee kleine printjes waarop u de volledige besturingselektronica aantreft voor een lineaire voeding met een uitgangsspanning van 0,1 V tot 28,0 V en een stroombegrenzing van 0,01 A tot 2,00 A. Het regelmechanisme van de voeding werkt, op de traditionele ouderwetse manier, volledig analoog (lineair). Tussen de ongestabiliseerde ingangsspanning en de gestabiliseerde uitgangsspanning staat dus een regeltransistor. Die elektronica zit op de grootste print. Zowel de stroom als de spanning stelt u echter digitaal in met twee draaibare en klikbare encoders. De ingestelde waarden verschijnen op een display met uiteraard ook de actueel geleverde spanning en stroom. Dat digitale deel van de schakeling is ondergebracht op het kleine printje. Beide printjes moet u met elkaar verbinden door middel van een vijfaderig kabeltje.
Fabrikant, model, leveranciers en prijs
Dit bouwpakket wordt samengesteld door Hiland maar wordt ook wel aangeboden onder de naam Aneng. Wie de schakeling heeft ontworpen is niet duidelijk. Het pakket heeft ook geen typenummer, maar als u via Google zoekt naar ‘Hiland 28V 2A supply‘ of ‘Aneng 28V 2A supply‘ vindt u voldoende aanbieders die het pakket via AliExpress of Amazon verkopen. De prijzen lopen nogal uiteen, maar de goedkoopste leverancier biedt de set via AliExpress aan voor € 16,92 plus € 5,64 voor de verzending.
De levering van het pakket
Zoals gebruikelijk worden de onderdelen samengeperst in een veel te klein plastic zakje. Gelukkig zit het ene IC, een ATMEGA8, en zijn voetje wel op een stukje schuim geprikt zodat de pootjes van beide onderdelen in goede staat de slordige verpakking overleven.
Helaas wordt geen bouwbeschrijving meegeleverd, maar dank zij dit uitgebreide artikel zal het nabouwen van deze kit geen problemen opleveren.
Variac TDGC2-0,5Kva 2a
Als u op zoek bent naar een hoogwaardige regelbare transformator voor uw elektrische toepassingen, dan is de Variac TDGC2-0,5Kva de perfecte keuze voor u. Deze transformator levert een stroom van 2 ampère en is ontworpen om de spanning nauwkeurig te regelen en te stabiliseren, zodat u uw apparatuur veilig en efficiënt kunt gebruiken.
Met de Variac TDGC2-0,5Kva kunt u de spanning eenvoudig en nauwkeurig regelen met behulp van de draaiknop op de transformator. Dit maakt het ideaal voor gebruik in een breed scala aan toepassingen, zoals laboratoria, werkplaatsen en audio- en videoproductie. Bovendien kan de transformator worden gebruikt om de spanning te regelen voor zowel gelijkstroom als wisselstroom, waardoor het een veelzijdige oplossing is voor al uw spanningregelingsbehoeften.
De Variac TDGC2-0,5Kva is ook zeer compact en gemakkelijk te gebruiken. Het apparaat is duurzaam gebouwd en zeer draagbaar, zodat u het gemakkelijk van de ene locatie naar de andere kunt verplaatsen en aansluiten op verschillende apparatuur. Daarnaast zorgt de hoge kwaliteit van het product ervoor dat het langdurig en betrouwbaar werkt, zelfs onder zware omstandigheden.
Lees verder Bericht ID 7387
Scheidingstransformator
Zie ook: Werco scheidingstrafo 500VA
Een scheidingstransformator of scheidingstrafo is een transformator die galvanische scheidingen creëert tussen de primaire en secundaire wikkeling. Daardoor verminder het elektrocutie gevaar van het apparaat. Zo wordt deze o.a. gebruikt in geval van bijvoorbeeld boten die aansluiting vinden met stroomvoorzieningen aan de wal.
Andere benaming is ook wel veiligheidstransformator.
Een scheidingstrafo of voluit scheidingstransformator voorkomt het ontstaan van elektrolytische corrosie bij aansluiting op de walstroom. Een scheidingstrafo werkt als volgt.
Elektrolytische corrosie is het verschijnsel dat ontstaat door het natuurlijke potentiaal verschil (galvanische spanning) tussen verschillende metalen. Als twee van deze metalen zich in een geleidende vloeistof bevinden, zoals bij een boot, en elektrisch met elkaar verbonden zijn, zal er door de vloeistof een stroom gaan lopen. Hierbij wordt het ‘minst edele’ metaal aangetast.
Zeewater is een uitstekende geleider en veroorzaakt potentieel sterke corrosie. ‘Zoet’ water is echter ook geleidend dus ook in zoet water zal elektrolytische corrosie ontstaan.
Om aantasting van schroef, schroefas, afsluiters en andere metalen delen van een boot te voorkomen, worden zink anodes gemonteerd. Het minder edele zink wordt dan aangetast in plaats van de andere metalen delen.
Ook een stalen of aluminium scheepshuid kan ernstig worden aangetast.
Elektrolytische corrosie is te voorkomen door installatie van een scheidingstrafo. Uw boordnet is dan een volledig gescheiden elektrisch net met een eigen aarde en aardlekschakelaar. Een scheidingstrafo vervangt het gebruik van zink anodes niet overigens. Zink anodes zijn naast een scheidingstransformator nodig om te allen tijde – en zeker ook tijdens de vaart – aantasting te voorkomen van schroef, schroefas, afsluiters en andere metalen bootdelen.
Een walstroom aansluiting zonder aarde en aardlekschakelaar is levensgevaarlijk. Bij aansluiting van het schip op de walstroom dienen alle metalen delen verbonden te zijn met de aarddraad van de walaansluiting. De aardlekschakelaar onderbreekt dan de stroomvoorziening wanneer er een lekstroom of kortsluiting ontstaat naar de metalen delen van het schip. Zonder randaarde en aardlekschakelaar kunnen de boot en het water rond de boot onder spanning komen te staan als gevolg van kortsluiting of een lekstroom.
Juist door die aardverbinding met de wal en via eventuele walaansluitingen van andere boten, zal de elektrolytische corrosie echter sterk toenemen. Als gevolg daarvan kunnen vocht en elektrolytische potentialen ervoor zorgen dat de aardlekschakelaar veelvuldig of zelfs direct na verbinding met de walstroom in werking treedt. Dit zorgt voor onveilige en onwerkbare situaties.
De beste manier om optimale veiligheid in het elektrisch boordnet te garanderen is de installatie van een scheidingstransformator.
De scheidingstransformator draagt energie over aan het boordnet zonder rechtstreeks elektrisch contact met het walstroomnet. De elektriciteit wordt in een ringkern transformator omgezet in magnetisme om vervolgens weer te worden omgezet naar elektriciteit. De nulleiding van de secundaire zijde van de transformator is verbonden met de behuizing en de massa van het schip (alle metalen delen). Bij een eventuele elektrische storing zal een aardlekschakelaar of een zekering in werking treden.
De scheidingstrafo wordt onder andere gebruikt in reparatiewerkplaatsen en elektrotechnische laboratoria als het te testen apparaat zelf niet is uitgerust met een voedingstrafo (zoals veel geschakelde voedingen en televisietoestellen). Tijdens het foutzoeken of het ontwikkelen van zo’n apparaat, kan dan toch worden getest of gemeten met apparatuur die ook is aangesloten op het lichtnet. De scheidingstransformator vermindert bij deze toepassing het elektrocutiegevaar voor het betrokken personeel en voorkomt het ontstaan van stoorstromen en aardlussen. De secundaire zijde is in dit geval het beschermde circuit.
Een tweede toepassing van een scheidingstrafo is het voorkomen van ongewenste stromen aan de primaire zijde als gevolg van foutsituaties die aan de secundaire zijde optreden, bijvoorbeeld als gevolg van een secundair ingebrachte vreemde spanning die buiten beveiligingsbereik van de installatie aan de primaire zijde ligt. Dit probleem doet zich onder andere voor bij de voeding voor elektrische tractie zoals die voor het spoorwegbedrijf gebruikt wordt. Als een bovenleiding, die in Nederland 1800 volt gelijkspanning voert, breekt en bijvoorbeeld een op het normale net aangesloten camera raakt, kan zonder tussenschakeling van een scheidingstrafo als gevolg van doorslag en zeer grote overstromen een zeer gevaarlijke situatie in het voedende net van de camera ontstaan. De primaire zijde is in dit geval het beschermde circuit.
Een derde toepassing is in de scheepvaart. Metalen scheepsrompen (staal, aluminium) kunnen last hebben van extreme galvanische corrosie door een potentiaalverschil tussen de scheepsaarde (de scheepsromp) en de walaarde, ook doordat de aardgeleider het schip verbindt met andere schepen of met een stalen damwand. In deze situatie wordt een scheidingstransformator toegepast om een boordaarde te maken die niet verbonden is met de walaarde. Daarvoor wordt een van de secundaire aansluitingen verbonden met de scheepsromp, net zoals aan de wal ook de nul met aarde verbonden wordt in een transformatorhuisje. Op het schip wordt zo een vergelijkbare situatie gecreëerd als aan de wal. Nadat de secundaire aansluiting geaard is, worden er net als aan de wal aardlekschakelaars en zekeringautomaten toegepast. Een aardlekschakelaar werkt nu doordat de nul aan de scheepsromp is gekoppeld vóór de aardlekschakelaar. Er kunnen nu geen aardstromen lopen via de walaarde naar andere schepen of naar een stalen damwand. Vanzelfsprekend wordt in deze toepassing de walaarde niet aangesloten.
Een vierde toepassing is in zogenaamde “besloten ruimten”: tanks, vaten en leidingen waarvan de vloeren en wanden geheel of gedeeltelijk uit geleidend materiaal bestaan. Bij het betreden van zo’n ruimte met elektrische kabels en arbeidsmiddelen zou elektrocutiegevaar ontstaan bij de eerste de beste isolatiefout. Daarom wordt in zo’n ruimte gebruik gemaakt van een veilige spanning (max. 50 V wisselspanning of 120 V gelijkspanning) en, in gevallen waar dit niet mogelijk of niet gewenst is, een speciaal voor dit doel vervaardigde scheidingstransformator waarmee binnen de ruimte een zwevend net wordt gecreëerd.
Een huiselijke toepassing is de scheercontactdoos, dat is een stopcontact met ingebouwde scheidingstrafo. Om veiligheidsredenen mogen er geen stopcontacten in zones 0, 1 en 2 van badkamers worden aangebracht, terwijl veel mensen zich in de badkamer willen scheren. Een scheidingstransformator biedt daar uitkomst. Een bijkomend voordeel is dat zo een stopcontact probleemloos meerdere spanningen kan geven, wat een voordeel is op plaatsen waar veel buitenlanders komen, bijvoorbeeld in hotels. In zone 3 van een badkamer mag wel een stopcontact worden aangebracht, voor bijvoorbeeld een haardroger, mits dit stopcontact in de groepenkast een eigen aardlekschakelaar heeft.
Transformators testen hoe doe je dat?
Inzicht in het testen van transformatoren
In deze blog geven we een kort technisch overzicht van de meest voorkomende transformator-metingen en hoe deze metingen worden gedaan.
Transformatoren worden meestal getest en gemeten met LCR-meters. Als u niet bekend bent met LCR-meters of als u een korte opfriscursus wilt, kunt u de presentatie over het begrijpen van LCR-meters bekijken voordat u hiermee begint.
Laten we beginnen met een korte bespreking van wat we bedoelen met transformatoren.
—> Transformatoren zijn apparaten die voornamelijk worden gebruikt om wisselspanning niveaus om te zetten in bijvoorbeeld:
—> Naast het omzetten van spanningen kunnen transformatoren worden gebruikt in andere toepassingen zoals:
—> Een andere veelvoorkomende toepassing van transformatoren is:
—> Deze blog behandelt metingen die zijn uitgevoerd aan transformatoren die in de elektronica worden gebruikt.
Werco scheidingstrafo 500VA

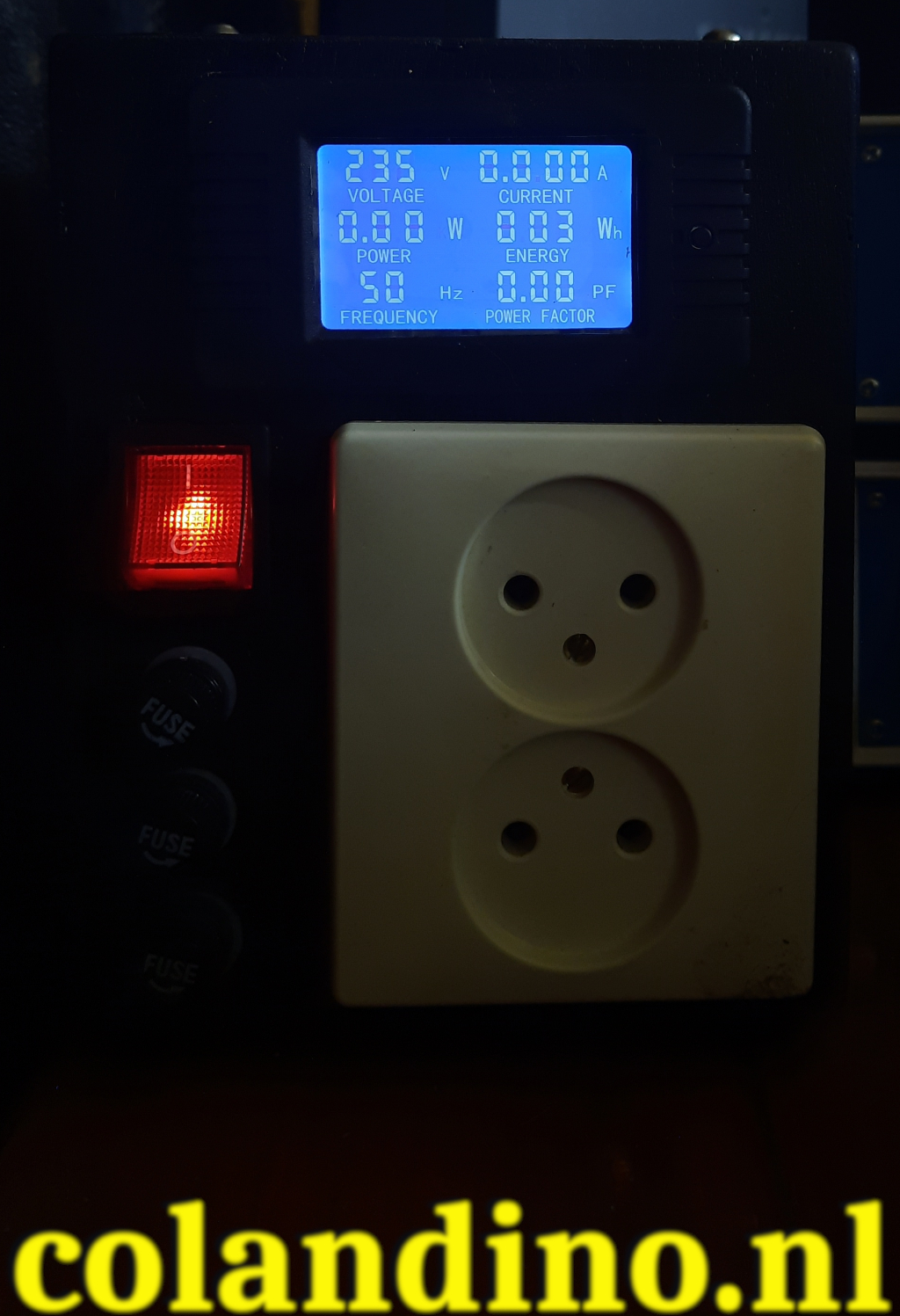

Laatste update: 17 juni 2025, powermonitor, stopcontact zonder randaarde, schakelaar en zekeringen, ingang op fase, uitgaande fase en nul ingebouwd.

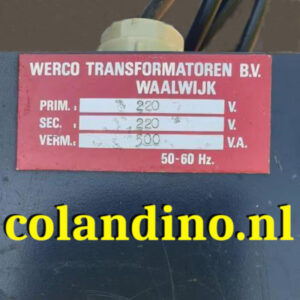

Model 500 Watt van Werco Transformatoren B.V. uit Waalwijk
Een scheidingstransformator of scheidingstrafo is een transformator die galvanische scheidingen creëert tussen de primaire en secundaire wikkeling. Daardoor verminder het elektrocutie gevaar van het apparaat. Zo wordt deze o.a. gebruikt in geval van bijvoorbeeld boten die aansluiting vinden met stroomvoorzieningen aan de wal.
Andere benaming is ook wel veiligheidstransformator.
EEN BEDRIJF MET GESCHIEDENIS…
Werco B.V. is in 1917 in Den Haag opgericht door de heer W.R. van Werkhoven als Werco Electrische Apparatenfabriek.
In eerste instantie worden uiteenlopende apparaten geproduceerd als verwarmingselementen, soldeerbouten, friteuses, droogkappen en transformatoren. De link tussen deze producten is het feit dat ze allemaal onderdelen bevatten die gewikkeld moeten worden.
Door de overgang van het Haagse elektriciteitsnet van 110V naar 220V ontstaat een grote vraag naar transformatoren. Vanaf dat moment zijn transformatoren een steeds groter deel van de productie van Werco gaan uitmaken.
In 1963 wordt Werco overgenomen door de heer W. van Werkhoven, vader van de huidige directeur M. van Werkhoven, die het bedrijf sinds 1989 leidt.
Na een verhuizing binnen Den Haag groeit het bedrijf verder en het verhuist in 1973 naar een nieuw pand in Waalwijk.
Daar start Werco als eerste in Nederland met de productie van ringkern-transformatoren en profileert zich daarmee als innovatief bedrijf.
De producten van Werco worden tegenwoordig toegepast in uiteenlopende sectoren als paneelbouw, elektronica-assemblage, telecommunicatie en luchtvaart. Het productenpakket van Werco bestaat onder andere uit:
Het leveren van “Inductieve Componenten op Maat” is een van de sterkste punten van Werco. Of het nu gaat om een miniatuur sensorspoel, een audiotrafo of een 3-fase filter: samen met u wordt een passende oplossing bedacht.
Het succes van deze werkwijze blijkt uit het nog steeds groeiende klantenbestand van Werco.
Henry
De henry, symbool H, genoemd naar Joseph Henry, is de SI-eenheid voor zelfinductie van een spoel en voor de wederzijdse inductie van twee spoelen. Een spoel heeft een zelfinductie van 1 henry als een verandering in de stroomsterkte van 1 ampère per seconde een inductiespanning veroorzaakt van 1 volt. Door deze definitie heeft de toepasselijke vorm van de Inductiewet_van_Faraday in het SI-stelsel, waarin de geïnduceerde spanning U wordt uitgedrukt in de verandering van de stroomsterkte I de eenvoudige vorm:
met de zelfinductie L als evenredigheidsconstante, die volledig wordt bepaald door de configuratie van de spoel.
De relatie van de henry met andere SI-eenheden is:
| Legenda | |
| A – ampère | S – seconde |
| J – joule | T – tesla |
| m – meter | V – volt |
| N – newton | Wb – weber |
In de praktijk van de elektrotechniek en de elektronica is de henry een zeer grote eenheid. Spoelen van 1 henry zijn dan ook niet courant, er wordt meer gewerkt met lagere waarden, tot in de orde van grootte van 1 μH.
