OWON XDM 2041 Digitale Multimeter
De Owon XDM2041 is een uiterst voordelige benchtop multimeter met een hoge precisie. De meter heeft een True RMS functie om de AC spanning en stroom te meten en het heeft een leessnelheid tot 65 waarden per seconde. Ook is de XDM2041 uitgerust met functies zoals het meten van 2-draads en 4-draads weerstanden.
KWS-DC28 multifunctionele tester
De Nederlandse handleiding in .PDF
Productparameters:
Lees verder Bericht ID 42912
Fnirsi 1014d Digitale Oscilloscoop
Fnirsi 1014d Digitale Oscilloscoop 2 In 1 Tweekanaals Uitgangssignaalproducent 100Mhz * 2 Ana-Log Bandbreedte 1gsa/S Schuurgolf
GNIRSI-1014D is een 2-in-1 oscilloscoop en signaalgenerator gelanceerd door fnirsi.Uitgebreide functionaliteit en hoge praktijk.Het is een elektronische duellekanaaldruppeloscilloscoop voor de onderhouds-, onderzoeks- en ontwikkelingsindustrie.De oscilloscoop heeft een realtime bemonsteringssnelheid van 1GSA/s en 100MHz * 2 analoge bandbreedte;
Volledige triggerfunctie (enkele/normaal/automatisch), zowel analoge signalen voor periodes als oodische digitale signalen kunnen vrij worden gebruikt;
Ingebouwde signaalgenerator met DDS-functie en industriespecifieke snijuitgang (@ 2.5vpp), alle signalen stappen regelmatig met 1 Hz, ondersteunt 14 standaard functiesignalen en aangepaste snijsignalen.De uitgangsservice vangt enkele of alle complexe signalen op die door de oscilloscoop zijn gemeten als uitgangssignaal van de signaalgenerator, en kan maximaal 1000 aangepaste baksignalen opslaan;uitgerust met een ingebouwde hoogspanningsbeveiligingsmodule. Hij is bestand tegen een volume van maximaal 400 V zonder dat u zich zorgen hoeft te maken over doorbrandingsongevallen van de oscilloscoop veroorzaakt doordat de sonde niet in de 10x-positie mag.Scrollmodus met grote tijdbasis, geschikt voor het monitoren van veranderingen op langzame niveaus;
Uitgerust met een efficiënt automatisch display met één klik, kunnen meetgolfvormen worden weergegeven zonder eetinstellingen;7-inch 800*480 resolutie high-definition LCD-scherm;
De cursormetfunctie maakt handmatig lezen van amplitude- en frequentieparameters mogelijk zonder de noodzaak om achtergrondschaaleenheden en -hoeveelheden te lezen, en zonder dat u direct piek naar piekwaarden hoeft om te zetten.Het heeft extreem geschikt scherm- en golfvormopslagfuncties, met een ingebouwde opslagruimte van 1 GB die tot 1000 schermafbeeldingen kan opslaan. 1000 sets vormgegevensgolfvormen.Het opslagproces is eenvoudig en snel, met één klik opslaan van de huidige golfvorm.Voor het afspreken van de huidige gegevens zijn geen complexe instructies en selecties vereist, waardoor deze zeer geschikt is;
Een krachtige golfvormbeeldmanager die functies voor het browsen, bekijken, gedetailleerd bekijken, pagina’srotatie, verwijderen van golfvormen, verlagen en bewegen ondersteunt, waardoor secundaire analyse akkoord gaat.De behuizing is uitgerust met een USB-interface, die op een computer kan worden aangesloten om uw eigen screeningbeelden met de computer te delen, waardoor secundaire analyse wordt vergemakkelijkt;
de grafische weergavefunctie van Li Shayu kan de amplitude, frequentie en fase van twee sets signalen vergelijken en beoordelen;
De FFT-visualisatiefunctie kan de harmonische componenten van het signaal schatten;De grafische weergavefunctie van Li Shayu kan de amplitude, frequentie en fase van twee signalsets vergelijken en beoordelen;
Lees verder Bericht ID 42912
Microscoop 1080P HDMI VGA Digitale Microscoop Camera met 130X Zoom C-Mount lens
Veelzijdige digitale microscoop voor elektronica en precisiewerk
De 1080P HDMI/VGA digitale microscoop met 130X–300X zoom (D 130X Suit) is een verrassend complete oplossing voor iedereen die zich bezighoudt met elektronica, PCB-reparaties of nauwkeurig ambachtelijk werk. Vooral voor hobbyisten, makers en semi-professionals biedt dit systeem een uitstekende prijs-kwaliteitverhouding.
Download de manual: 1080P-HDMI-VGA-Digital-Microscope-manual
Specificaties 13MP microscoopcamera:
Lees verder Bericht ID 42912
ESP32 gebaseerde doe-het-zelf digitale uitlezing
Deze DRO-adapter is gebaseerd op de nieuwe 32-bit ESP32-module en maakt gebruik van de tweede generatie universele TouchDRO-firmware die gegevens kan decoderen van kwadratuur-encoders, iGaging 21-bits schalen, iGaging absolute schalen en Shahe BIN6-schalen. In feite is de firmware functioneel identiek aan de versie die wordt geleverd op de voorgemonteerde iGaging- en Shahe-schaaladapters.
Het circuit is identiek aan dat van de TouchDRO DIY Kit en is geoptimaliseerd voor 5V- en 3,3V-weegschalen. Dit omvat glazen/magnetische DRO-uitleesschalen, iGaging EZ-View DRO, iGaging DigiMag DRO, iGaging Absolute DRO lineaire uitleesschalen en Shahe Liner Remote DRO-uitleesschalen. Dit ontwerp is gekozen vanwege de goede balans tussen doe-het-zelfvriendelijk zijn en goede geluids- en storingsbestendigheid.
Het bundelen van deze schakeling op een prototypebord is nogal een uitdaging vanwege het aantal vereiste point-to-point-verbindingen. Daarom gaan we ervan uit dat iedereen die deze constructie uitvoert, al een goed begrip van elektronica en goede soldeervaardigheden heeft. Er zijn dan ook geen gedetailleerde montage-instructies, omdat er van wordt uitgegaan dat je het meegeleverde schakelschema kunt lezen en volgen.
De kern van deze adapter wordt gevormd door het ESP32 DevKit V1-ontwikkelbord. Het is een op zichzelf staand circuit dat de ESP32 WROOM-module, USB-naar-seriële interface, spanningsregelaar en status-LED’s omvat. ESP32 WROOM heeft twee krachtige processors, hardware-kwadratuurdecoders, hardware-toerenteller en ingebouwde BlueTooth-transceiver. Bovendien is het erg goedkoop en gemakkelijk verkrijgbaar in de meeste delen van de wereld.
Als gevolg hiervan is het een geweldig platform voor een doe-het-zelf-DRO. Het heeft één opmerkelijk nadeel: het is niet ontworpen om rechtstreeks met de buitenwereld te communiceren, dus de invoerpinnen hebben geen ingebouwde Schmitt-triggers, enz.. Als gevolg hiervan kunnen we de uitleesschaal niet rechtstreeks aansluiten en in plaats daarvan, moeten een geschikt ingangsconditioneringscircuit bouwen.
Het circuit voor deze doe-het-zelf-adapter maakt gebruik van twee 74HC14 hex inverterende Schmitt-triggers om een robuuste en ruisbestendige conditionering van het ingangssignaal te bieden. In wezen heeft elke schaalingangslijn een serieweerstand van 4,7 KOhm en een NOT-poort met een Schmitt-trigger. De lijn wordt door een weerstand van 47 KOhm omhoog getrokken naar de schaal Vcc.
De serieweerstand is nodig om het IC tegen overspanning te beschermen. Omdat de 74HC14 wordt gevoed door een voeding van 3,3 V (dus het hoge uitgangssignaal is 3,3 V), ligt de ingang op de schaal van 5 V buiten de aanbevolen hoge ingangsspanning. Om het IC tegen schade te beschermen, voegen we een weerstand van 4,7 K toe, die de stroom beperkt tot een niveau dat veilig kan worden verwerkt door de interne diodes van de chip.
Lees verder Bericht ID 42912
FNIRSI 1014D – Hoe de firmware te upgraden
Als je de FNIRSI 1014D oscilloscoop hebt gekocht, is de kans groot dat je een aantal bugs hebt. De eerste exemplaren kwamen af-fabriek met een aantal bekende bugs, zoals:
Je hebt mogelijk de officiële firmware van de website gedownload om dit te corrigeren, maar nu is je scherm naar links verschoven… balen!
Geen zorgen! Hier is de oplossing:
Om al deze problemen te verhelpen, moet je de volgende stappen volgen:
U kunt de firmware downloaden via de bovenstaande links. Let op: er zijn verschillende versies van het scherm. Download daarom versie A. Als het scherm naar links verschuift, zoals te zien is in de video, download dan versie B en werk deze opnieuw bij:
Versie A – 20211006-v3.0-A-FSI-1014.ZIP
Versie B – 20211006-v3.0-B-FSI-1014.ZIP
Versie A mirror colandino – 20211006-v3.0-A-FSI-1014.bin_.zip
Versie B mirror colandino – 20211006-v3.0-B-FSI-1014.bin_.zip
De onderstaande video toont stap voor stap het hele proces en geeft ook een korte demo van de X-Y-modus.
Als u overweegt om deze oscilloscoop te kopen, help dan Colandino.nl door te kopen via deze affiliatelinks. De prijs voor u is hetzelfde: https://s.click.aliexpress.com/e/_okzICgh
Dankzij de affiliatelinks op deze pagina kunnen we een kleine vergoeding ontvangen als je via onze links een artikel koopt, zonder dat de aankoopprijs omhoog gaat. Wil je Colandino.nl steunen? Gebruik dan de affiliatelinks voor je aankopen.
Bedankt voor het lezen van dit artikel. ❤
Als je het leuk vond, deel het dan, verspreid de likes, deel het bericht op sociale media en help ons groeien.
Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon:
https://patreon.com/Colani
Suc6
Terry van Erp
Newcason XC6013L Digitale Capaciteitsmeter

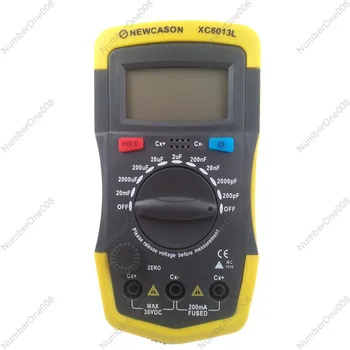

Newcason Digitale Capaciteitsmeter XC6013L Condensator Tester MF UF Circuit Gauge Capaciteit Meter Tester
De Newcason XC6013L werkt correct en geeft herhaalbare meetwaarden (+/- een paar procent) bij meerdere condensatortests. Bij het testen van bekende defecte condensators (de bekende bolle bovenkant) variëren de meetwaarden sterk, waar ik op let bij onbekende condensators, en die ik af en toe tegenkwam.
Je kan een multimeter gebruiken voor het meten van een zogenaamd spanningverschil, ook wel genoemd potentiaalverschil; Dit is een veel uitgevoerde meting in de elektrotechniek en elektronica. Een spanning kan worden gemeten met een multimeter of met een voltmeter. Een analoge voltmeter bestaat in beginsel uit een weekijzermeter of een draaispoelmeter voorzien van een voorschakelweerstand. De meting is dus in feite een meting van het magnetisch veld veroorzaakt door de elektrische stroom door een spoel. Volgens de Wet van Ohm (U = I · R) is de spanning U evenredig met de door de weerstand R lopende stroom I, en is de aanwijzing een maat voor de te meten spanningsverschillen. Het aansluiten van het meetinstrument dient de meting zo weinig mogelijk te beïnvloeden. Hiertoe moet de meter zo weinig mogelijk stroom aan het te bemeten spanningscircuit onttrekken. Hoe groter de weerstand van de meter, hoe beter; in het ideale geval is die oneindig groot. Tevens wordt dan het eigen verbruik van het meetinstrument gereduceerd. Een voltmeter moet ook parallel aangesloten worden op het betreffende onderdeel van de elektrische schakelingen. Men kan ook spanningen meten met een oscilloscoop. Dit instrument gebruikt de te meten spanning, na die eventueel versterkt te hebben, om een curve weer te geven die het verloop van de spanning in de tijd geeft. Het voordeel van een oscilloscoop is dat periodiek veranderlijke spanningen zichtbaar gemaakt kunnen worden.
Hierbij een zeer uitgebreide video, die dieper ingaat op het meten van spanning met een digitale multimeter: Lees verder Bericht ID 42912
AM2320 – AM2321 Digitale Temperatuur en Vochtigheid Sensor
Temperatuur en luchtvochtigheids sensor.
De AM2320 en AM2321 zijn te gebruiken als vervanger voor: SHT10 en de SHT20
Specificaties:
meetbereik:-40 ~ + 80 Vochtigheid: 0 ~ 99.9% RH
nauwkeurigheid (25 omgeving): temperatuur: ± 0.5 Vochtigheid: ± 3% RH (10… 90% RH)
resolutie: Temperatuur: 0.1 Vochtigheid: 0.1% RH
demping waarden: Temperatuur: < 0.1/jaar Vochtigheid: < 1% RH/jaar
Sensor Type:
temperatuur: resistive vochtigheid sensoren: capacitieve sensoren
responstijd: Temperatuur: 5 s Vochtigheid: 5 s 1/e (63%)
temperatuur:-40 ~ + 80 ° C
Power: DC: 3.1 ~ 5.5 V
uitgangssignaal: enkele bus/IIC signaal
behuizing materiaal: PC plastic
gewicht: 0.5g
De AM2320 datasheet: KLIK
De AM2321 datasheet: KLIK
De AM2321P Analog (P-channel MOSFET) datasheet: KLIK
De AM2321PE Analog (P-channel MOSFET) datasheet: KLIK
De Adafruit library en voorbeeld sketch: KLIK
Hakko FX-8801 soldeerbout
Geleverd met de T18-D conische soldeerpunt.
| Model No. | FX8801-01 | FX8805-01 |
|---|---|---|
| Power consumption | 65W (26V) | |
| Temperature range | 50 to 480ºC | |
| Tip to ground resistance | <2Ω | |
| Tip to ground potential | <2mV | |
| Heating element | Ceramic heater | |
| Standard tip | Shape-B (No.T18-B) | Shape-B (No.T19-B) |
| Cord length | 1.2m | |
| Total length | 217mm (with B tip) | 222mm (with B tip) |
| Weight | 46g (with B tip) | 52g (with B tip) |
