Handskit T12-X2 desoldeer pincet
Soldeerstation met T12 pincet
Pincethandvat: nominaal vermogen met enkele punt 60 W, nominaal vermogen met 2 punten 120 W.(Het pincethandvat geeft alleen het vermogen van de enkele punt aan.)
T12-handgreep: nominaal vermogen 72 W.
Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon:
https://patreon.com/Colani en OWON XDM1041 Multimeter – PC Display
Suc6
Terry van Erp

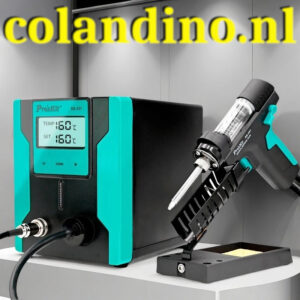

Pro’sKit SS-331H vacuüm desoldeerpomp
Voor een review zie: Pro’sKit SS-331 desoldeerstation
Solderen is meestal een leuke bezigheid, maar het desolderen van componenten is niet eenvoudig – vooral als u de componenten in kwestie nog wilt hergebruiken. Veel makers doen dit met hun soldeerbout en desoldeerdraad, maar wie dit vaker moet doen, moet overwegen een degelijk desoldeerstation aan te schaffen. Het hoeft niet eens duur te zijn, zoals deze review van de Pro’sKit SS-331H ESD laat zien.
Het in elkaar solderen van een schakeling is meestal leuk en dankbaar werk, maar het desolderen van onderdelen op een (oude) printplaat kost wat meer moeite, vooral als je de bewuste componenten heelhuids wilt verwijderen voor eventueel hergebruik. Veel hobbyisten doen dat met hun soldeerbout en desoldeerlitze of een tinzuiger, maar als je dat klusje wat vaker moet doen kun je beter eens nadenken over het aanschaffen van een echt desoldeerstation. Dat hoeft niet eens zo duur te zijn, zoals deze test van de Pro’sKit SS-331H ESD laat zien.
Wie wel eens een 16-pins IC van een oude printplaat heeft proberen te verwijderen zonder het IC te beschadigen, die weet dat dit niet altijd een eenvoudige klus is. Vooral als je regelmatig knutselt aan oude apparatuur zoals flipperkasten, jukeboxen en computers, dan weet je dat oude onderdelen vaak heel kostbaar zijn en voorzichtig vervangen moeten worden. Voor zulke toepassingen is een desoldeerstation een ideaal hulpmiddel. Tenminste voor bedrade onderdelen, bij SMD’s zijn vaak andere oplossingen nodig om deze te verwijderen (anders worden kleine onderdelen mee opgezogen!).
Een desoldeerstation is een geïntegreerde combinatie van een soldeerbout en een tinzuiger, waarbij gebruik wordt gemaakt van een holle punt op een verwarmde holle stift. Bij het activeren van het pompje in het soldeerstation wordt lucht door de punt en de holle stift opgezogen, waardoor de soldeerresten worden meegezogen en in een reservoir belanden. Dat klinkt heel simpel en dat is het eigenlijk ook, maar de uitvoering van een en andere bepaalt in hoge mate hoe goed zo’n desoldeerstation werkt en hoe goed het ook na een tijdje nog functioneert.

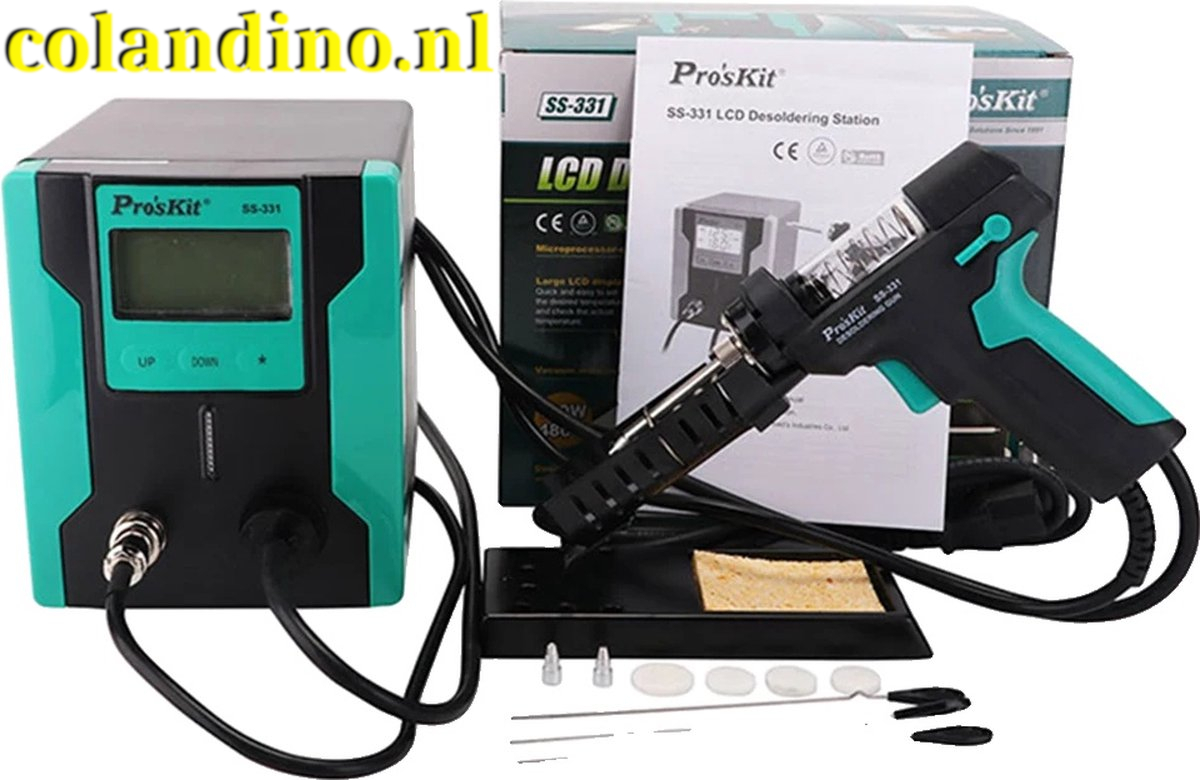

In de verpakking van de Pro’sKit SS-331H ESD vinden we een fors basisstation met LCD-schermpje, een losse netkabel, een desoldeerpistool met twee kabels/slangen (eentje voor de luchtafzuiging en eentje voor de elektrische toevoerdraden), drie punten met gatdiameters van 1,0 / 1,3 / 1,5 mm, drie naalden van 0,7 / 0,9 / 1,2 mm om de punten te reinigen en enkele reserve filters voor het opvangreservoir.
Lees verder Bericht ID 42917

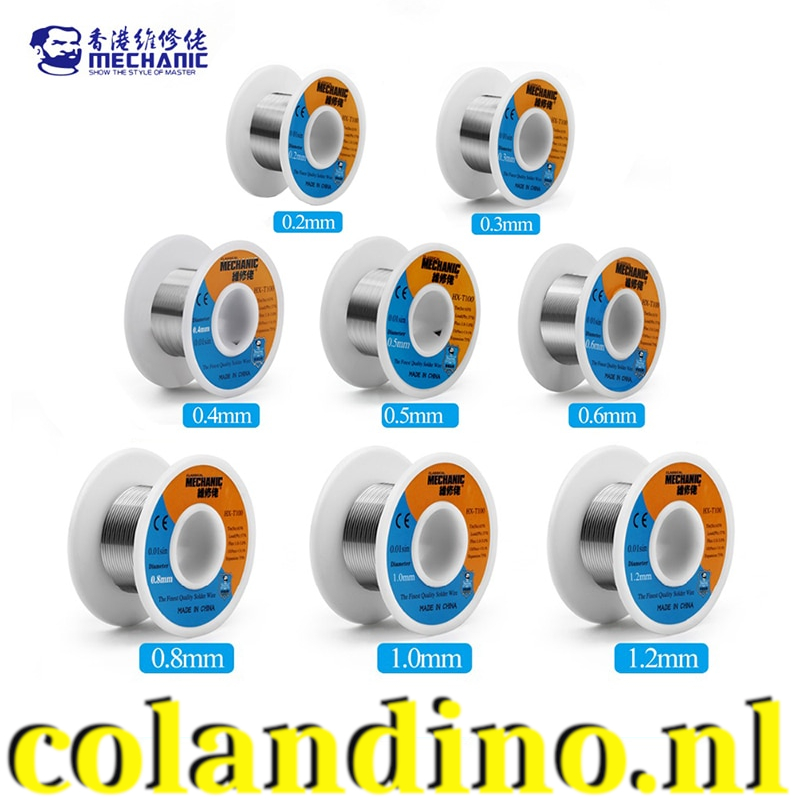

Mechanic soldeertin Sn/Pb met flux kern
Mechanic Sn / Pb HX-T100 soldeertin met harskern core per 100g verkrijgbaar in de diameters: 0.3mm, 0.4mm, 0.5mm, 0.6mm, 0.8mm, 1mm en 1.2mm

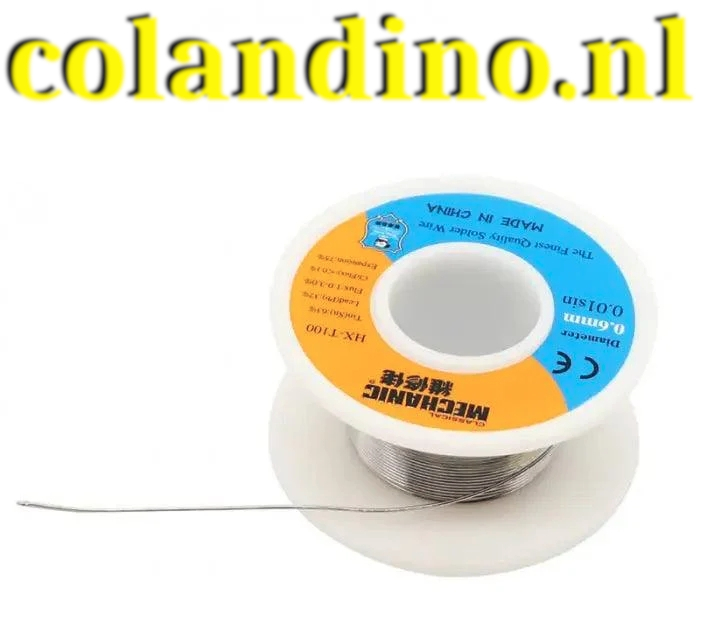

MECHANIC HX-T100 55G fijn soldeerdraad 183 °C Pb37% Sn63% tingehalte, hoge zuiverheid tindraad voor reparatie van mobiele telefoons. Goede soldeerbaarheid, isolatieweerstand, geen spatten en geen corrosie, laag smeltpunt en hoge helderheid soldeerverbinding. Geschikt voor reparatie van BGA-chips op moederborden van mobiele telefoons en reparatie van elektronische printplaten.
Model: MECHANIC HX-T100 fijn soldeerdraad.
Afmetingen: 0,2 mm, 0,3 mm, 0,4 mm, 0,5 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm.
Gewicht: 55 g
Smeltpunt: 183 °C
Tin (Sn): 63%
Lood (Pb): 37%
Vloeimiddel: 1,0-3,0%
CI (Vloeimiddel): <0,1%
Expansie: 75%
Pro’sKit SS-331 desoldeerstation
Het is een vrij groot basisstation, met pistoolhouder en het desoldeerpistool. Er is ongeveer 1 meter aan voeding- en vacuümleiding aan het pistool bevestigd, die beide goed flexibel zijn in gebruik.
Ik ontdekte dat de grootste punt goed werkte voor het desolderen van schakelaars, maar ik moest de temperatuur opvoeren tot 415° C om loodvrije gesoldeerde componenten te desolderen, en natuurlijk de meegeleverde reinigingspinnen regelmatig gebruiken om verstoppingen te voorkomen. De kamer was gemakkelijk te openen en schoon te maken, hoewel je dit waarschijnlijk wilt doen terwijl deze niet heet is.
Over het algemeen vond ik dat het heel gemakkelijk was om mee te werken, het pistool voelt stevig en ik heb geen hitteproblemen had. Het element warmde snel op en bleef goed op temperatuur. Het vacuüm werkte zeer goed als je een goede aansluiting hebt tegen het te desolderen component en de printplaat, zorg wel dat je het mondstuk schoon houdt.
Een goed, goedkoop apparaat om te overwegen als u er een wilt aanschaffen voor regelmatig desolderen, zoals het redden van componenten van oude printplaten en dergelijke.

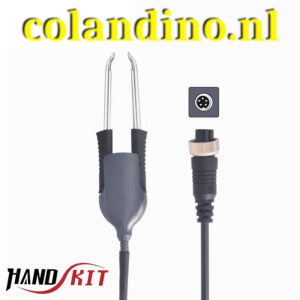

T12 SMD pincet van HandKit
Hign-betrokken chemische stof: Geen
Modelnummer: T12
Merknaam: handskit
Oorsprong: Cn (Oorsprong)
single tip power: 60W
dual tip power: 120W
Scope of application(only): STM32 T12 tweezers soldering station (handskit)

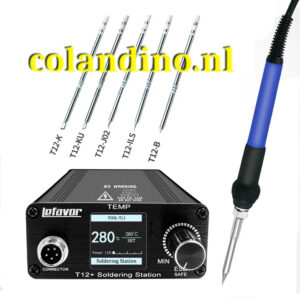

Lefavor T12 soldeerstation
De Lefavor T12 is een compacte, snel verwarmende soldeerstation dat populair is vanwege zijn goede prestaties en het gebruik van T12-soldeertips, die verwarmingselement, thermokoppel en soldeerbout in één integreren. Gebruikers prijzen de snelle opwarmtijd, de automatische slaap- en stand-bymodi, en de mogelijkheid om verschillende T12-tipsoorten te gebruiken. Let wel op mogelijke ontbrekende onderdelen zoals een stroomkabel bij aankoop of het normaliseren van de temperatuur op een nieuwe tip, wat even tijd kan kosten.
Ondersteunt een breed scala aan T12-tips en heeft opslag voor meerdere temperatuurinstellingen.
Flux review
We hebben vier verschillende soorten flux uit de werkplaats gebruikt en getest met surface mount-onderdelen. Vloeibare flux, fluxpasta, spuitflux en een fluxmarker zijn allemaal getest. We hebben elk gebruikt om een 0805-weerstand en enkele pinnen van een QFP-IC met een pitch van 0,5 mm aan een xQFP-protoboard te solderen.
Bron: http://dangerousprototypes.com
Onze dagelijkse Edsyn FL-22 neemt het op tegen twee AMTECH spuitvloeimiddelen in de TQFP-arena. Voor de lol hebben we ook geprobeerd te solderen met scherven van een massief harsblok. Ontdek welke vloeimiddel de beste is.
Bron: http://dangerousprototypes.com
Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon:
https://patreon.com/Colani
Suc6
Terry van Erp
KSGER T12 soldeersysteem
Vraag: ‘Wat is een goed soldeerstation?’. Antwoord, decennia lang: “Weller!‘. Wij zouden die vraag nu echter beantwoorden met ‘Weller of KSGER T12‘. Want het in dit artikel besproken soldeersysteem T12 is een uitstekende, goedkopere keuze.
En natuurlijk de manual
Klik op onderstaande afbeelding om te kopen bij Banggood en deze site te helpen.
Geen soldeerbout, geen soldeerstation maar een soldeersysteem!
Wij noemen de T12 van KSGER bewust geen soldeerbout of soldeerstation maar een soldeersysteem. Het T12 systeem bestaat namelijk uit een heleboel componenten die u ook los kunt aanschaffen en waarmee u uw strikt persoonlijk soldeerstation kunt samenstellen. U kunt de elektronische componenten desgewenst als bouwdoos aanschaffen en uw soldeerstation zélf in elkaar solderen.
De componenten van het systeem
In de onderstaande illustratie hebben wij de onderdelen verzameld waaruit u uw eigen soldeerstation kunt samenstellen:
Kaisi 998D 2 In 1 soldeerstation
Kaisi Heteluchtpistool Soldeerbout SMD Rework Station voor Telefoon Solderen Reparatie Werk

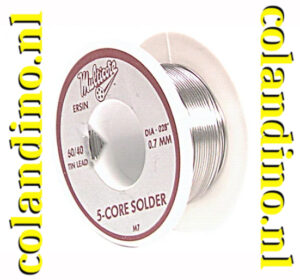

Multicore M7 Ersin 5 Core Solder 60/40 0.7mm Diameter – 0.7mm Diameter
Savbit Ersin soldeer met vijf kernen vermindert kopererosie en verlengt de levensduur van soldeerbout tips tot wel 10 keer. Geschikt voor alle telecommunicatie- en elektronicawerkzaamheden.
Type: M7 Ersin soldeer met vijf kernen. 60/40. (60% tin / 40% lood)
Diameter: 0,7 mm.
Fabrikant: Multicore Solders Ltd. Hemel Hempstead, Hertz
DATASHEET
Multicore SPECS en Testsheet
Deze is in Nederland moeilijk of niet verkrijgbaar, een goede vervanger volgens Farnel is de Loctite C 511
Koop deze op Aliexpress
