De ZT-MD1 is een LCR-meter, verkleind tot een pincetformaat.Het is niet de gebruikelijke multimeter ter grootte van een pincet.Het is een speciaal gereedschap dat speciaal is ontworpen om condensatoren, inductoren en weerstanden te karakteriseren met kwaliteitsfactoren.Het gebruikt een AC-signaal voor alle metingen.Continuïteit is toegevoegd, samen met controle van gelijkrichterdioden.
Wat is het niet?
Dit apparaat is geen typische SMD-multimeterpincet.Er wordt geen spanning ondersteund.Er worden geen LED’s of zenerdiodes gemeten.Uw typische DMM-pincet werkt voornamelijk in het DC-bereik. De ZT-MD1 heeft één zeer belangrijke missie: een LCR-“brug”meter zijn voor reactieve componenten.
Wat u krijgt
Het apparaat wordt geleverd met een semi-rigide draagtas met ritssluiting, een oplaad-/datakabel en een kleine handleiding.In de tas houdt het schuimrubberen inzetstuk het apparaat stevig vast en het net houdt de accessoires vast.Online ontvangt u firmware-updates met alle verbeteringen en kwaliteitsverbeteringen die na de verkoop worden uitgegeven.Het apparaat heeft selecteerbare EN- en CN-talen.
Het display is een OLED-kleurenscherm, dat vanuit alle hoeken perfect zichtbaar is.Het lettertype is vetgedrukt en de informatie is overzichtelijk.Mijn “oude” ogen hebben geen probleem met het lezen van dichtbij of van veraf zonder enige aberratie.Ik heb nooit problemen gehad met het onderscheiden van vergelijkbare cijfers zoals 5 en 6. De helderheid is instelbaar als u de batterijduur wilt verlengen of het potentiële inbranden van de emitterpixels wilt verminderen.U kunt ook de automatische uitschakeltimer wijzigen van standaard 15 minuten naar 5 minuten.Andersom kunt u naar 120 minuten gaan of deze timer volledig uitschakelen. Het apparaat heeft een oplaadbare lithium-ioncel binnenin met rode oplaadfunctie en blauwe LED-afwerking.Een pictogram op het scherm houdt uw laadniveau bij, ik heb het nooit veel zien dalen. Het apparaat is klein, lichtgewicht, gemakkelijk vast te houden en in te knijpen.De punten zijn puntig, bijna parallel en geplateerd met goud over nikkel.Ze hebben een gepolijste afschuining aan de punt om ze smaller te maken.Wanneer je de pincet gebruikt om te testen, sluiten ze naar binnen in een zeer scherpe hoek, waarbij de punten elkaar eerst raken en de rest met een kleine opening.Dit werkte prima voor mij, anderen willen ze misschien meer naar binnen wijzen voor betere in-circuit manoeuvres.De punten blijven goed uitgelijnd door te knijpen. Hoewel ik de meter laat zien tijdens het opladen, moet hij worden gebruikt als er niet wordt opgeladen. Lees verder → Bericht ID 9767
Condensatoren en inductoren zoals gebruikt in elektrische circuits zijn geen ideale componenten met alleen capaciteit of inductie. Ze kunnen echter, tot op zekere hoogte, worden beschouwd als ideale condensatoren en inductoren in serie met een weerstand; deze weerstand wordt gedefinieerd als de equivalente serieweerstand (ESR). Tenzij anders gespecificeerd, is de ESR altijd een wisselstroomweerstand, wat betekent dat deze wordt gemeten bij specifieke frequenties: 100 kHz voor componenten van geschakelde voedingen, 120 Hz voor componenten van lineaire voedingen en bij de eigen resonantiefrequentie voor componenten voor algemene toepassingen. Bovendien kunnen audiocomponenten een “Q-factor” rapporteren, die onder andere ESR omvat, bij 1000 Hz.
Overzicht
De theorie van elektrische circuits behandelt ideale weerstanden, condensatoren en inductoren, waarvan wordt aangenomen dat ze elk alleen weerstand, capaciteit of inductie aan het circuit bijdragen. Alle componenten hebben echter een waarde ongelijk aan nul voor elk van deze parameters. In het bijzonder zijn alle fysieke apparaten gemaakt van materialen met een eindige elektrische weerstand, waardoor fysieke componenten naast hun andere eigenschappen ook enige weerstand hebben. De fysieke oorsprong van ESR hangt af van het betreffende apparaat. Een manier om met deze inherente weerstanden om te gaan in circuitanalyse is door een geconcentreerd-elementenmodel te gebruiken om elke fysieke component uit te drukken als een combinatie van een ideale component en een kleine weerstand in serie, de ESR. De ESR kan worden gemeten en opgenomen in de datasheet van een component. Tot op zekere hoogte kan deze worden berekend aan de hand van de eigenschappen van het apparaat.
De Q-factor, die gerelateerd is aan ESR en soms een handigere parameter is dan ESR om te gebruiken bij berekeningen van hoogfrequente niet-ideale prestaties van echte inductoren, wordt vermeld in datasheets van inductoren.
Condensatoren, inductoren en weerstanden zijn meestal ontworpen om andere parameters te minimaliseren. In veel gevallen kan dit in voldoende mate worden gedaan, zodat de parasitaire[1] capaciteit en inductantie van bijvoorbeeld een weerstand zo klein zijn dat ze de werking van het circuit niet beïnvloeden. Onder bepaalde omstandigheden worden parasitaire parameters echter belangrijk en zelfs dominant.
Componentmodellen
Zuivere condensatoren en inductoren dissiperen geen energie; elke component die energie dissipeert, moet worden behandeld in een equivalent circuitmodel met een of meer weerstanden. Werkelijke passieve componenten met twee aansluitingen kunnen worden weergegeven door een netwerk van geconcentreerde en verdeelde ideale inductoren, condensatoren en weerstanden, in de zin dat de werkelijke component zich gedraagt zoals het netwerk. Sommige componenten van het equivalente circuit kunnen variëren afhankelijk van de omstandigheden, bijvoorbeeld frequentie en temperatuur. Lees verder → Bericht ID 9767

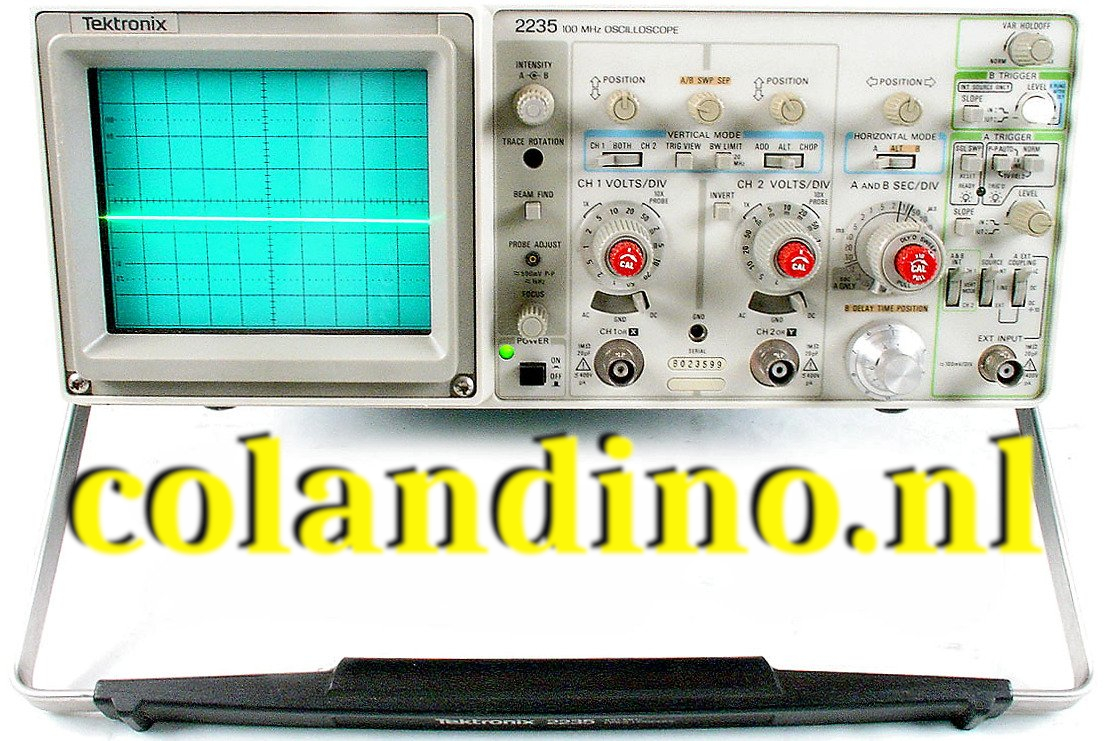

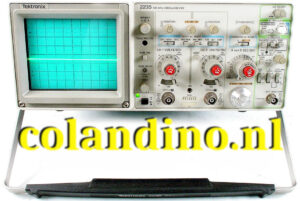

Inleiding: In de elektronica en elektrotechniek zijn weinig hulpmiddelen zo onmisbaar en veelzijdig als de oscilloscoop. Een oscilloscoop, vaak de beste vriend van een ingenieur of technicus genoemd, dient als een fundamenteel instrument voor het visualiseren en analyseren van elektronische signalen in realtime. Van het diagnosticeren van storingen in circuits tot het ontwerpen van complexe systemen, de oscilloscoop speelt een cruciale rol. Laten we dieper ingaan op wat een oscilloscoop is, hoe hij werkt en waarom hij zo cruciaal is in verschillende vakgebieden.
Wat is een oscilloscoop? Een oscilloscoop, ook wel bekend als een scoop of scope, is een gespecialiseerd elektronisch testinstrument dat wordt gebruikt om de golfvorm van elektronische signalen grafisch weer te geven en te analyseren. Deze signalen kunnen variëren van eenvoudige sinusgolven tot complexe digitale pulsen. Het primaire doel van een oscilloscoop is om een visuele weergave te geven van hoe de spanning in de loop van de tijd verandert, zodat ingenieurs en technici het gedrag van elektrische signalen kunnen observeren.
Componenten en werking: Een oscilloscoop bestaat in essentie uit een beeldscherm, een of meer ingangskanalen, verticale en horizontale bedieningselementen, triggerbedieningen en tijdbasisbedieningen. De ingangskanalen vangen elektrische signalen op van het te testen apparaat (DUT), die vervolgens op het scherm worden weergegeven.
Met verticale bedieningselementen kunnen gebruikers de spanningsschaal en -positie aanpassen en bepalen hoe de verticale as de spanning weergeeft. Horizontale bedieningselementen beheren de tijdschaal en -positie en bepalen de tijdsduur die op de horizontale as wordt weergegeven. Triggerbedieningen synchroniseren de weergave van de oscilloscoop met specifieke gebeurtenissen in het signaal, wat zorgt voor een stabiele weergave van de golfvorm.
Soorten oscilloscopen: Oscilloscopen zijn er in verschillende typen en configuraties, passend bij verschillende toepassingen en budgetten. Analoge oscilloscopen, ooit alomtegenwoordig, geven signalen direct weer met behulp van kathodestraalbuizen (CRT’s). Hoewel ze tegenwoordig minder gebruikelijk zijn, genieten ze nog steeds de voorkeur vanwege hun eenvoud en betrouwbaarheid in bepaalde scenario’s. Lees verder → Bericht ID 9767
Spanningsmeting vormt de kern van het testen en oplossen van problemen met elektronica. Het beheersen van deze vaardigheid is cruciaal voor zowel ingenieurs als technici. In deze handleiding onderzoeken we hoe je effectief een oscilloscoop kunt gebruiken om spanning te meten. We geven stapsgewijze instructies en praktische tips om nauwkeurige en inzichtelijke resultaten te garanderen.
De basisprincipes begrijpen:
Voordat je je verdiept in spanningsmeting met een oscilloscoop, is het essentieel om de basiscomponenten en -principes te begrijpen. Een oscilloscoop bestaat uit ingangskanalen, verticale en horizontale bedieningselementen, triggerinstellingen en weergaveopties. Deze werken allemaal samen om elektronische signalen vast te leggen en te visualiseren.
De ZT-702S van ZOYI is een combinatie van een 10 MHz digitale oscilloscoop en een multimeter met een uitlezing tot 9999 counts. Het apparaat is te koop voor een prijs vanaf ongeveer € 65,00, zonder probes en €85,00 met probes en meetsnoeren.
Fabrikant, leveranciers, prijzen
De fabrikant van deze gecombineerde multimeter/oscilloscoop is waarschijnlijk Shenzhen Zotek Instruments in (waar anders) Shenzhen, China. Het apparaat wordt als ZT-702S verkocht onder de merknamen Bside, ZOYI en ZOTEK, maar ook als Aneng AOS02. Het meetinstrument is bij alle bekende Chinese postorderbedrijven te koop voor nogal uiteenlopende prijzen. Op het moment van deze test betaalt u er bij Banggood € 67,99 voor en bij de goedkoopste aanbieder op AliExpress € 66,12. Wij zijn echter ook een prijs van € 146,41 tegengekomen!
De voornaamste kenmerken van de ZT-702S
Wat onmiddellijk opvalt is het stevige uiterlijk van deze meter. Met zijn afmetingen van 177 mm bij 89 mm bij 40 mm en zijn gewicht van 328 gram is het bepaald geen kleine jongen onder de multimeters. Dankzij de uitklapbare ruggensteun staat het apparaat stevig en onder een uitstekende afleeshoek op uw werktafel.
De multimeter is een half-automaat. Dat wil zeggen dat u met een of meerdere drukken op de vier functietoetsen de meetgrootheid kiest, maar dat de meter automatisch het juiste meetbereik instelt. Met een korte druk op de ‘AUTO/RANGE‘-toets kunt u echter omschakelen naar handbediende bereiken omschakeling.
Met een korte druk op de toets ‘MODE‘ schakelt u snel om van multimeter naar oscilloscoop. De oscilloscoop is een vol-automaat. Na een korte druk op de toets ‘AUTO/RANGE‘ verschijnt de tekst ‘AUTO Setting…‘ in beeld en zoekt de software de optimale instelling van gevoeligheid en tijdbasis. Dat kan echter wel even duren….
Aan de onderkant staan de vier 4 mm ingangen die standaard zijn op ieder moderne multimeter.
Onder het scherm bevinden zich vier toetsen ‘F1‘, ‘F2‘, ‘F3‘ en ‘F4‘. De functie van deze toetsen is afhankelijk van de modus waarin de ZT-702S staat en wordt toegelicht op het scherm. Onder deze toetsen staan nog eens vier toetsen, waarvan de functie in de loop van dit artikel duidelijk wordt.
Met de vier cursors ‘◄’, ‘►’, ‘▼’ en ‘▲’ stelt u onder andere de gevoeligheid en de tijdbasis in en maakt u menu selecties. Tussen deze vier drukknoppen staat de grote ‘MENU‘-knop waarmee u twaalf menu opties kunt instellen.
Model 683 van Aneng hoort bij de allernieuwste generatie handheld multimeters die volledig op een smartphone lijken en op dezelfde manier worden bediend, namelijk via het touch-screen.
Kennismaking met model 683 van Aneng
Type, fabrikant en prijzen
Vrijwel alle Chinese postorderbedrijven bieden deze multimeter aan als ‘model 683‘ van het merk Aneng. De prijzen variëren rond dertig euro. Op het moment van deze test betaalde u er bij Banggood € 26,30 en bij de goedkoopste aanbieder van AliExpress € 26,44 voor. Ons exemplaar werd gratis voor een test ter beschikking gesteld door Banggood.
De voornaamste kenmerken van de Aneng-683
Deze multimeter heeft als onderscheidend kenmerk dat hij is uitgerust met een net zo groot aanraakscherm als een smartphone en de vijf bedieningsknopjes dus niet als dusdanig aanwezig zijn, maar als pictogrammen op het scherm. Hij lijkt als twee druppels water op uw smartphone, het enige duidelijke verschil is dat deze meter veel dikker is dan een telefoon.
Het display bevat de tegenwoordig standaard aanwezige twee numerieke en een analoge display’s. De numerieke display’s hebben vier digits en hebben een weergavebereik tot 5999, behalve voor het meten van frequenties waar het bereik uitgebreid is tot 9999.
De meter wordt gevoed uit een ingebouwde 3,7 V lithium-accu met een capaciteit van 2.800 mAh. Deze accu kunt u opladen via een USB-C connector op de achterzijde uit een standaard 5 V adapter. Deze connector zit achter een min of meer spatwaterdicht klepje.
De meter heet ‘smart‘ omdat hij zélf kan bepalen wat u wilt meten. Een leuke reclamekreet die echter niet helemaal klopt. Hij schakelt automatisch om tussen weerstand, spanning en stroom, maar voor het meten van condensatoren, frequenties en temperaturen moet u tóch zelf ingrijpen. Uiteraard wordt ook het bereik automatisch geselecteerd, dat kunt u zelfs niet eens meer handmatig kiezen.
De meter wordt geleverd in een rode of zwarte rubberen beschermhoes en met een handig draagtasje. Lees verder → Bericht ID 9767
Hoe kan een Chinese fabrikant een vijf decaden weerstand decaden box voor één tientje aanbieden? Wij kochten er twee, sloopten ze en ontdekten het geheim van deze lage prijs. Nadien modificeerden wij ze tot écht bruikbare apparaten.
Achtergrond-informatie: weerstand decaden boxen
Onmisbaar bij het zélf knutselen aan schakelingen
Als u zélf analoog ontwerpt is een methode om snel een weerstand te kunnen wijzigen in een schakeling erg nuttig. Op die manier kunt u bijvoorbeeld een versterkertrap experimenteel goed instellen zonder dat u moeilijke berekeningen moet uitvoeren of een ingewikkeld en duur simulatie-programma moet inschakelen. Voor dat snel wijzigen van een weerstand is een decaden box het vaakst toegepaste hulpmiddel. Zo’n box bestaat uit een aantal geijkte draaischakelaars waarmee u een weerstand stapsgewijs kunt verhogen of verlagen met bijvoorbeeld een resolutie van 10 Ω. Beweert uw meetapparatuur dat de instelling van de trap goed is, dan kunt u uit de standen van de draaischakelaars de waarde van de weerstand aflezen en de box vervangen door een vaste weerstand.
Even handig bij brugmetingen
Als u wel eens experimenteert met brugschakelingen, zoals die van wheatstone, is het bezit van een weerstand decaden box vrijwel onmisbaar. Met zo’n box in een van de diagonalen van de brug kunt u die netjes afregelen en de waarde van de geschikte weerstand van de box-schakelaars aflezen.
Wat in de handel is, is vrij duur
Helaas zijn de decaden boxen die in de handel zijn vrij duur voor hobby-gebruik. In de onderstaande foto ziet u bijvoorbeeld model 3265 van PeakTech, waarmee u een weerstand kunt selecteren tussen 1 Ω en 11,11111 MΩ met een resolutie van 1 Ω en een tolerantie van ±5 %. Deze box kost ongeveer € 140,00.
Model 3265 van PeakTech als voorbeeld van een decaden box.
Na lang zoeken hebben wij een bouwpakketje van een decaden box gevonden bij Sparkfun. Dit bouwpakketje KIT-13006 kost slechts ongeveer $ 25,00 en u kunt er een weerstand tussen 10 Ω en 999,99 kΩ mee instellen met een resolutie van 10 Ω en een tolerantie van ±5 %. Het nadeel van dit pakket is dat het niet in een behuizing zit en dat het niet erg gemakkelijk is om rechtstreeks bij dit Amerikaans bedrijf te bestellen vanuit Europa. Het bouwpakketje wordt echter ook geleverd door Digikey dat er € 41,80 voor vraagt.
Het bouwpakketje van Sparkfun.
Het schema van één weerstand decade
In de onderstaande figuur is het schema van één decade uit zo’n box getekend. Iedere decade bestaat uit de serieschakeling van negen identieke weerstanden met een waarde van 1 Ω, 10 Ω, 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ of 1 MΩ. Met de schakelaar S1 kunt u contact maken met de knooppunten tussen de weerstanden. In de getekende stand van de schakelaar is de decade ingesteld op een weerstand van 3 kΩ.
Het voordeel van de serieschakeling van de weerstanden is dat de tolerantie van de serieschakeling in vrijwel alle gevallen kleiner is dan de tolerantie van de individuele weerstanden. Als de individuele weerstanden een tolerantie hebben van ±5 % zal het zelden tot nooit voorkomen dat alle weerstanden uit de serieschakeling een identieke tolerantie hebben. In de praktijk heeft de ene een positieve afwijking van 2 %, de volgend een negatieve afwijking van 3 %, etc. Een deel van de negatieve afwijking wordt gecompenseerd door de positieve afwijking en de serieschakeling van beide weerstanden is nauwkeuriger dan de individuele weerstanden.
Het schema van één weerstand decade.
Het Chinese alternatief: model 23022
Kennismaking met model 23022
Door diverse Chinese aanbieders wordt een spotgoedkope weerstand decaden box aangeboden voor prijzen vanaf iets meer dan een tientje. En dat vaak met gratis bezorging! Wij bestelden twee exemplaren bij de ‘Tools Drop-Ship Store’ op AliExpress. Deze box, waarvan de echte fabrikant niet openbaar wordt gemaakt en die alleen bekend is onder de code ‘23022’, zit in een stevige zwarte behuizing van 160 mm x 120 mm x 60 mm en weegt 302 g. Met de vijf forse draaiknoppen kunt u de weerstand instellen tussen (in theorie) 0,1 Ω en 9.999,9 Ω.
Helaas zijn er geen 4 mm banaanstekkerbussen aanwezig, maar schroefconnectoren waaronder u een draad moet klemmen. Gelukkig zijn die zonder problemen te vervangen door 4 mm stekkerbussen, zodat u de box via de standaard meetsnoeren met 4 mm banaanstekkers kunt aansluiten.
De vijf draaischakelaars zijn, dank zij de forse knoppen, soepel te bedienen en klikken duidelijk in hun standen.
Geen negatief woord te verzinnen over het uiterlijk van het apparaatje!
Het uiterlijk van de weerstand decaden box model 23022.
De levering
De box wordt geleverd in een kartonnen doosje en met een handleiding in het Chinees.
De verpakking van model 23022.
De specificaties volgens de leverancier
– Weerstandsbereik: 0 Ω ~ 9.999,9 Ω
– Resolutie: 0,1 Ω
– Tolerantie: ±1,0 %
– Restweerstand bij instelling op nul: < 0,03502 Ω – Vermogen: 0,5 W – Isolatie tussen schakelaars en behuizing: > 50 MΩ
Dat zijn specificaties die weliswaar professioneel zijn te noemen maar die wij, tot ons ongelijk wordt bewezen, met een flinke korrel zout tot ons nemen.
Het interne van model 23022
De frontplaat zit met vier lange schroeven vast in de behuizing. Deze zijn via de achterzijde te verwijderen. Een van de oorzaken van de lage prijs wordt onmiddellijk duidelijk. Men heeft geen dure standaard draaischakelaars toegepast, maar gekozen voor een systeem waarbij de schakelaarcontacten geïntegreerd zijn in het printontwerp. Over de circelvormige koperen track’s glijden metalen contactbruggen die rond draaien als u aan de knoppen van het apparaat draait. Dit lijkt in eerste instantie een zeer onbetrouwbare constructie, maar vergeet niet dat vrijwel alle multimeters die een grote draaischakelaar hebben om de te meten grootheid in te stellen op een identieke manier werken.
Het is duidelijk dat de schakelaars twee ‘moedercontacten’ hebben en dat wij niet te maken hebben met een 1×10-standen schakelaar maar met een tien-standen schakelaar waarvan vijf standen contact maken met het ene moedercontact en vijf andere standen contact maken met het tweede moedercontact.
Er valt weinig logica te ontdekken in de manier waarop de track’s op de print zijn aangebracht en nog minder in de diverse breedtes van deze sporen. Het ontwerp van de print laat in ieder geval geen professionele indruk achter.
De klikstanden van de schakelaars
Valt nog te onderzoeken hoe de schakelaars zo duidelijk in hun standen klikken. In de onderzijde van de ronde schijven rond de knoppen van de schakelaars is een ronde groef aanwezig waarin tien putjes zijn geboord. Bij het draaien aan de knop valt een metalen kogeltje in deze putjes. Dit kogeltje kan nergens ander heen, want het zit klem tussen een identiek putje in de deksel van de behuizing en de groef en putjes aan de onderzijde van de knop.
Die constructie zorgt er bovendien voor dat de knop van de schakelaar naar boven wordt geperst, een actie die in het apparaat ervoor zorgt dat de sleepcontacten tegen de print worden geduwd.
Een goedkope en slimme oplossing! Tóch hadden wij liever gezien dat er minstens twee van die kogeltjes aanwezig waren. Dat zou de lange-termijn betrouwbaarheid van deze constructie zonder meer ten goede komen.
Het interne van model 23022.
Details van één schakelaar
In de onderstaande foto ziet u een detailopname van een van de vijf schakelaars. U ziet op de koperen track’s duidelijk de sporen van de punten van de draaibare sleepcontacten. Wat verder opvalt is dat er slechts vijf uiterst kleine SMD-weerstandjes aanwezig zijn die gesoldeerd zijn tussen de printsporen. Aan de afmetingen te zien zijn die weerstandjes van het type 3216 met als afmetingen 3,2 mm bij 2,5 mm en een vermogen van 1/4 W. Het gespecificeerde vermogen van 0,5 W klopt dus niet! Vier van die weerstandjes hebben een waarde van 1R00, de vijfde van 4R99 (of uiteraard tienvouden daarvan). De waarde 4,99 komt alleen voor in de E96 en E192 reeksen. Wij veronderstellen dus dat er inderdaad weerstandjes met een tolerantie van ±1,0 % worden toegepast.
Detail van een van de schakelaars.
Het schema van één decade
In de onderstaande figuur hebben wij het schema van één decade uitgetekend. Slim hoe de ontwerpers zelfs op de uiterst goedkope SMD-weerstandje hebben weten te bezuinigen! Vijf stuks in plaats van negen!
Schema van een van de decade-schakelaars.
Vervangen van de aansluitconnectoren
Zoals reeds geschreven wordt model 23022 geleverd met twee schroefconnectoren waaronder u een draad moet klemmen. Wij adviseren u deze te vervangen door normale 4 mm banaanstekkerbussen. Dat gaat heel eenvoudig. In de onderstaande foto ziet u de aanwezige schroefconnectoren boven en de vervangende 4 mm banaanstekkerbussen onder. De schroefdraad is identiek, de boutjes zijn identiek, ja zelfs het aanwezige soldeerlipje is identiek. Even losschroeven, vervangen en weer vastschroeven. Klaar!
Vervangen van de connectoren.
De nauwkeurigheid gemeten
Uiteraard is de belangrijkste vraag of zo’n goedkope decaden box een te vertrouwen weerstandsinstelling levert. Wij hebben de weerstand van beide door ons gekochte boxen met de vier-draad methode gemeten met onze referentiemeter 8842A van Fluke. De resultaten zijn samengevat in de onderstaande tabel.
Zoals te verwachten is, is de bij de specificaties gegeven nul-weerstand van 0,03502 Ω niets meer of minder dan een natte droom van de fabrikant. Zo’n lage waarde zal zelfs bij de duurste boxen nauwelijks haalbaar zijn en dus zeker niet bij zo’n simplistische constructie als een contactbrug die over koperen niet eens vergulde track’s op een print glijdt. De grote procentuele afwijking bij een instelling op 1,000.0 Ω valt volledig te verklaren door de hoge nul-weerstand van 300 mΩ. Hoe hoger u de weerstand instelt, hoe kleiner de invloed van die nul-weerstand uiteraard wordt. De gemeten gemiddelde procentuele afwijking bij instellingen van meer dan 100 Ω is zonder meer uitstekend te noemen.
Twee model 23022 weerstand decaden boxen gemeten.
Instelling
Decaden box 1
Decaden box 2
Gemiddelde afwijking
0,0000 Ω
00,3251 Ω
00,3125 Ω
—-
1,0000 Ω
01,3008 Ω
01,3345 Ω
31,7 %
10,000 Ω
10,4517 Ω
10,3808 Ω
4,16 %
100,00 Ω
100,352 Ω
100,205 Ω
0,28 %
1,0000 kΩ
0,99841 kΩ
0,99874 kΩ
0,14 %
9,9999 kΩ
09,9585 kΩ
09,9517 kΩ
0,45 %
Onze conclusie over deze weerstand decaden box
Soms kunnen wij de beslissingen van ontwerpers van elektronica producten maar moeilijk begrijpen. Dat geldt zeker voor deze weerstand decaden box.
Waarom vermeldt iemand een volstrekt ongeloofwaardige waarde als een nul-weerstand < 0,03502 Ω bij de spec’s, terwijl iedereen die ook maar iets van elektronica afweet beseft dat dit absolute kolder is?
Waarom de ontwerpers gekozen hebben voor een laagste decade van 0,1 Ω tot 0,9 Ω is ons ook een raadsel. Dit bereik gaat immers compleet verloren in de nul-weerstand van de schakelaars. Ook het bereik van 1 Ω tot 9 Ω wordt door de hoge nul-weerstand zo aangetast dat het praktisch nut verwaarloosbaar is. Veel verstandiger zou het zijn geweest als de ontwerpers van dit product het bereik met een factor honderd hadden verhoogd. Een resolutie van 10 Ω op de instelling van een weerstand is in vrijwel alle gevallen meer dan goed genoeg. Het voordeel is dat het hoogste bereik geen 9,999.9 kΩ is maar een veel bruikbaarder 999,99 kΩ.
De decaden box modificeren
Een handiger bereik
Het bereik van 0,1000 Ω tot 9,9999 kΩ is, zoals geschreven, nogal onpraktisch. Vandaar dat wij onze twee exemplaren hebben omgebouwd door de mini-SMD weerstandjes te vervangen door zwaardere exemplaren en bovendien alle waarden te vermenigvuldigen met honderd. Er ontstaat dan een decaden box met een bereik van 10,000 Ω tot 999,99 kΩ en dat is uiteraard veel praktischer. Het resultaat wordt een nuttige aanwinst voor uw hobby-lab en dat voor een spotprijsje!
De weerstandjes
Wij hebben bij het Duitse bedrijf Reichelt Elektronik een set metaalfilm weerstanden van Yageo besteld met een tolerantie van ±1,0 % en een vermogen van 0,6 W. Die kosten slechts € 0,11 per stuk, u hebt er per decaden box 25 nodig wat de totale extra investering op € 2,75 brengt!
De bestelcodes van de weerstandjes.
Type
Omschrijving
aantal
prijs per st.
Totaal
METALL 100K
Metaalfilmweerstand 100 K-Ohm
8
€0,11
€0,89
METALL 4,99K
Metaalfilmweerstand 4,99 K-Ohm
2
€0,11
€0,22
METALL 499
Metaalfilmweerstand 499 Ohm
2
€0,11
€0,22
METALL 49,9
Metaalfilmweerstand 49,9 Ohm
2
€0,11
€0,22
METALL 10,0
Metaalfilmweerstand 10,0 Ohm
8
€0,11
€0,89
METALL 100
Metaalfilmweerstand 100 Ohm
8
€0,11
€0,89
METALL 1,00K
Metaalfilmweerstand 1,00 K-Ohm
8
€0,11
€0,89
METALL 10,0K
Metaalfilmweerstand 10,0 K-Ohm
8
€0,11
€0,89
METALL 49,9K
Metaalfilmweerstand 49,9 K-Ohm
2
€0,11
€0,22
METALL 499K
Metaalfilmweerstand 499 K-Ohm
2
€0,11
€0,22
SMD-weerstanden verwijderen, axiale weerstandjes solderen
Natuurlijk moet u eerst de SMD-weerstandjes los solderen en vervangen door de axiale soortgenoten. De werkzaamheden aan één decade ziet u in de onderstaande foto.
De SMD-weerstandjes zijn vervangen.
De nieuwe meetresultaten
Na het vervangen van alle weerstanden hebben wij uiteraard weer een test uitgevoerd, waarvan de resultaten zijn samengevat in de onderstaande tabel. Om de een of andere reden zijn de nulweerstanden van beide boxen flink gestegen van ongeveer 0,3 Ω naar ongeveer 0,8 Ω. De grote fout bij instelling op 10,000 Ω is uiteraard daardoor te verklaren. Voor hogere weerstandswaarden voldoet de box uitstekend met procentuele afwijkingen die veel lager zijn dan de ±1 % van de individuele weerstandjes.
RMS (Root Mean Square) is een manier om de effectieve waarde van een stroom- of spanningssignaal te berekenen. Ook wel: Effectieve waarde. True-RMS is te vinden op verschillende meetapparatuur. Hiermee meet je de werkelijke effectieve waarde van een wisselstroom of wisselspanning (AC). Meetapparatuur met true-RMS meet dus de echte waarde die een elektrisch circuit levert, en is nauwkeuriger dan apparaten met RMS. Benieuwd naar de voordelen en toepassingen? In dit artikel vertellen we je meer over true-RMS.
Waarom true-RMS?
Het belangrijkste verschil tussen RMS en true-RMS zit in de aard van de signalen die ze kunnen meten en de nauwkeurigheid van de opgeleverde metingen. Waar RMS alleen sinusvormige signalen meet, is true-RMS geschikt voor een breder scala aan signalen, inclusief niet-sinusvormige signalen met complexe vormen en harmonischen. Zie de afbeelding hieronder:
Vervormde golven, bijvoorbeeld blokgolven: golven met abrupte overgangen tussen de minimale en maximale waarden.
Asymmetrische golven: golven met ongelijke positieve en negatieve helften van hun cyclus.
Pulsvormige golven: golfvormen met korte pulsen van energie.
True-RMS meet de volgende golfvormen
Wat zijn de voordelen van meetapparatuur met true-RMS?
Het gebruik van een apparaat met true-RMS biedt verschillende voordelen in vergelijking met meetapparatuur met RMS, vooral in situaties waarin complexe golfvormen worden gegenereerd. Dit zijn een paar voordelen:
Nauwkeurigheid: True-RMS meet nauwkeurig de werkelijke effectieve waarde van een signaal, ongeacht de vorm van de golf.
Breed toepassingsbereik: True-RMS is zeer geschikt voor het meten van (niet-)sinusvormige signalen en kan daarom voor veel verschillende toepassingen worden gebruikt.
Betrouwbare metingen: De capaciteit van true-RMS maakt het mogelijk om betrouwbare metingen te verkrijgen. Dit is cruciaal bij het evalueren van de prestaties van elektronische apparatuur en bij het uitvoeren van nauwkeurige analyses.
Wanneer gebruik je apparaten met true-RMS?
Meetapparatuur met true-RMS gebruik je op verschillende plaatsen en in diverse toepassingen. Hieronder een aantal voorbeelden.
Elektrische metingen: Bij LED verlichting, dimmers en frequentieregelaars met complexe spanningsgolfvormen.
Audioapparatuur: Voor het meten van de werkelijke vermogensoutput van versterkers, luidsprekers en andere audioapparatuur.
Energieanalyse: Bij het analyseren van energieverbruik van bijvoorbeeld computers en elektronische belastingen.
