De ZOYI ZT-DQ02 is een zeer nauwkeurige draagbare LCR-brug / lithiumbatterij interne weerstandstester voor 18650 en oplaadbare batterijen en accu’s tot 100 Volt.
De meeste multimeters maken het meten van weerstand en capaciteit mogelijk, maar de nauwkeurigheid is vaak niet voldoende, vooral in het geval van kleine weerstanden. Een speciaal meetapparaat is uiterlijk bij het meten van inducties nodig.
LCR-meters worden gebruikt om weerstanden, capaciteiten en inductoren te meten. Door te meten met vier geleiders worden invloeden door de meetlijnen en contactweerstanden verminderd. Met de Zoyi ZT-DQ02 kan ook de interne weerstand van batterijen gemeten worden.
Overzicht

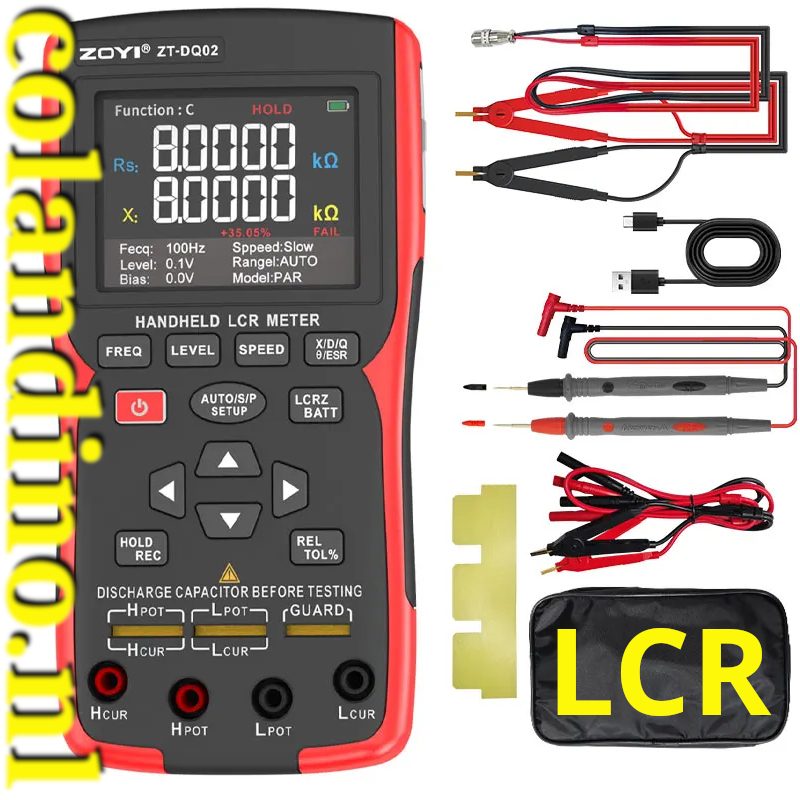

Het meetapparaat wordt geleverd in een grote kartonnen doos met alle benodigde accessoires, zodat u direct kunt starten:
- Klemmen voor LCR-meters (4 mm)
- Terminals voor interne weerstandsmeting (XS10-4P)
- Meetkabels (4 mm)
- Isolatieplaat
- USB-C oplaadkabel
- Gebruiksaanwijzing
- Zak
Vergeleken met de ZT-DQ01 bevat de ZT-DQ02 met IR-meting ook de juiste meetkabels met XS10-4P stekker. De gebruikershandleiding leert basisprincipes over het gebruik van het apparaat – maar voor praktisch gebruik moet je meer diepgaande kennis brengen.
De ZT-DQ02 is een handheld apparaat, zoals ook bekend is van digitale multimeters. De behuizing met een afmeting van 177 × 89 × 40 mm bestaat uit twee componenten: een massief kunststof (ABS) in zwart, dat met behulp van het overvormproces werd bekleed met een zachter, rood kunststof (TPE). Het apparaat weegt 350 g. Het vakmanschap in het algemeen is zeer solide. Alleen het 320 × 240 pixel display is vrij gevoelig voor krassen.
Onder het display van de Zoyi ZT-DQ02 bevinden zich dertien toetsen, voornamelijk met een vaste functie. Hierdoor is het mogelijk om belangrijke instellingen snel en eenvoudig te wijzigen.
De beste resultaten in de LCR-meetbewerking worden bereikt bij het gebruik van de drie veercontacten aan de voorkant van de ZT-DQ02. Componenten met overeenkomstig lange poten kunnen hier direct worden ingebracht.
Als alternatief kunnen geschikte meetlijnen worden aangesloten op de vier 4 mm stopcontacten, die ook kunnen worden gebruikt om componenten te meten die moeilijker te bereiken kunnen zijn.

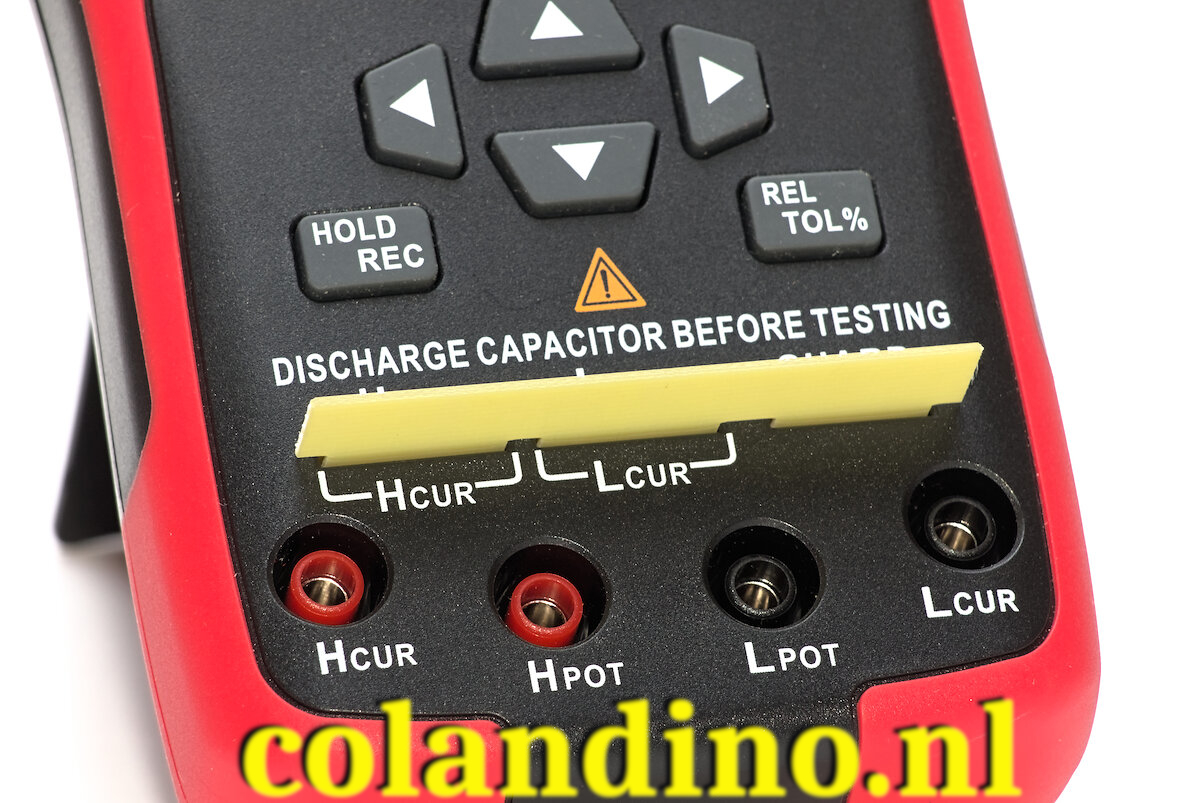

De vierdraadsmeting vermindert invloeden van de kabels en de contactweerstand. Om dit goed te laten werken, moeten de ingebouwde contacten van elkaar worden geïsoleerd. Hiervoor wordt een kleine isolatieplaat geleverd. Bovendien moet het apparaat na elke wijziging in de meetopstelling (Open/Short) worden gekalibreerd.

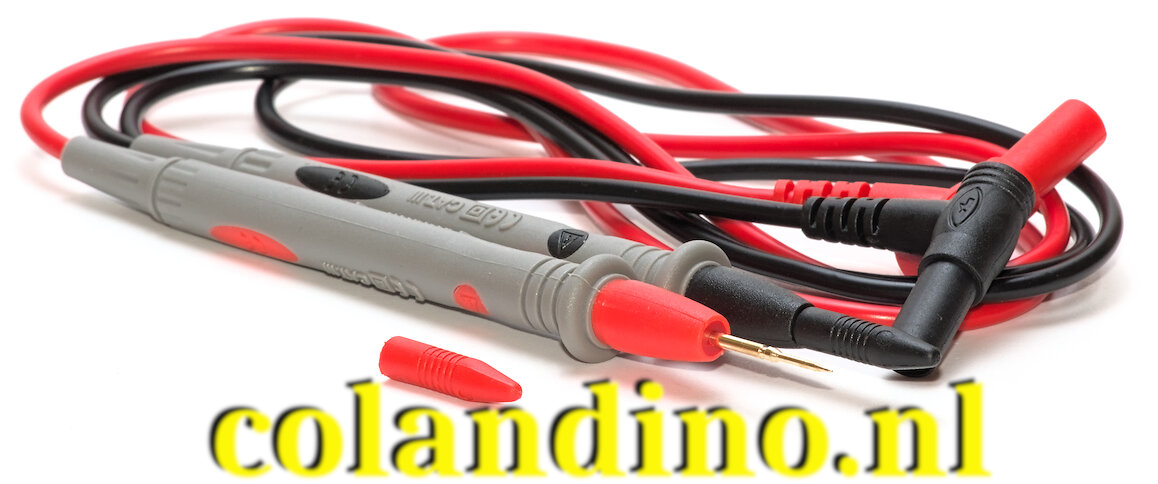

Voor eenvoudige tweedraadsmetingen kunnen ook de meegeleverde meetlijnen worden gebruikt. Ze zijn van een eenvoudige soort, maar nuttig. De 90 cm lange kabel met een buitendiameter van 3,5 mm ziet er wat stijf uit.

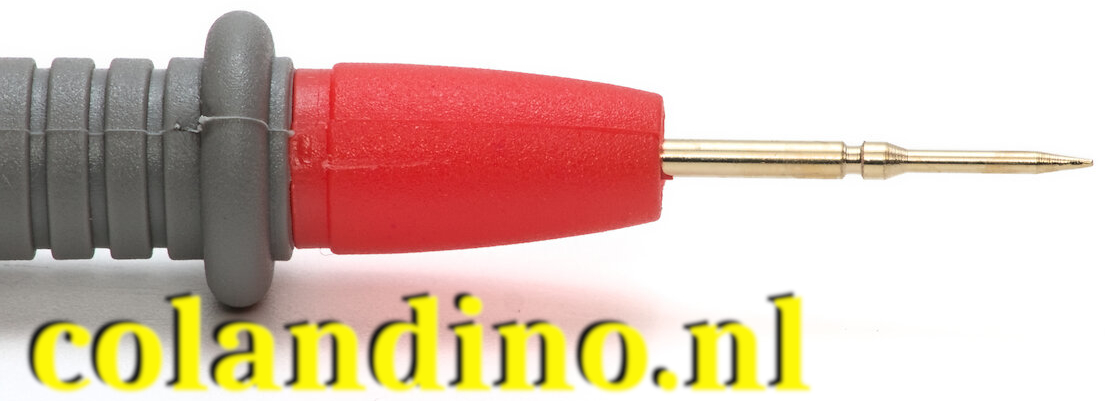

De meetpunten zijn 22 mm lang en taps toelopend van 2 mm diameter in het achtergebied tot 1,2 mm met een fijne punt. Tijdens het transport kunnen ze worden beschermd met de meegeleverde doppen.

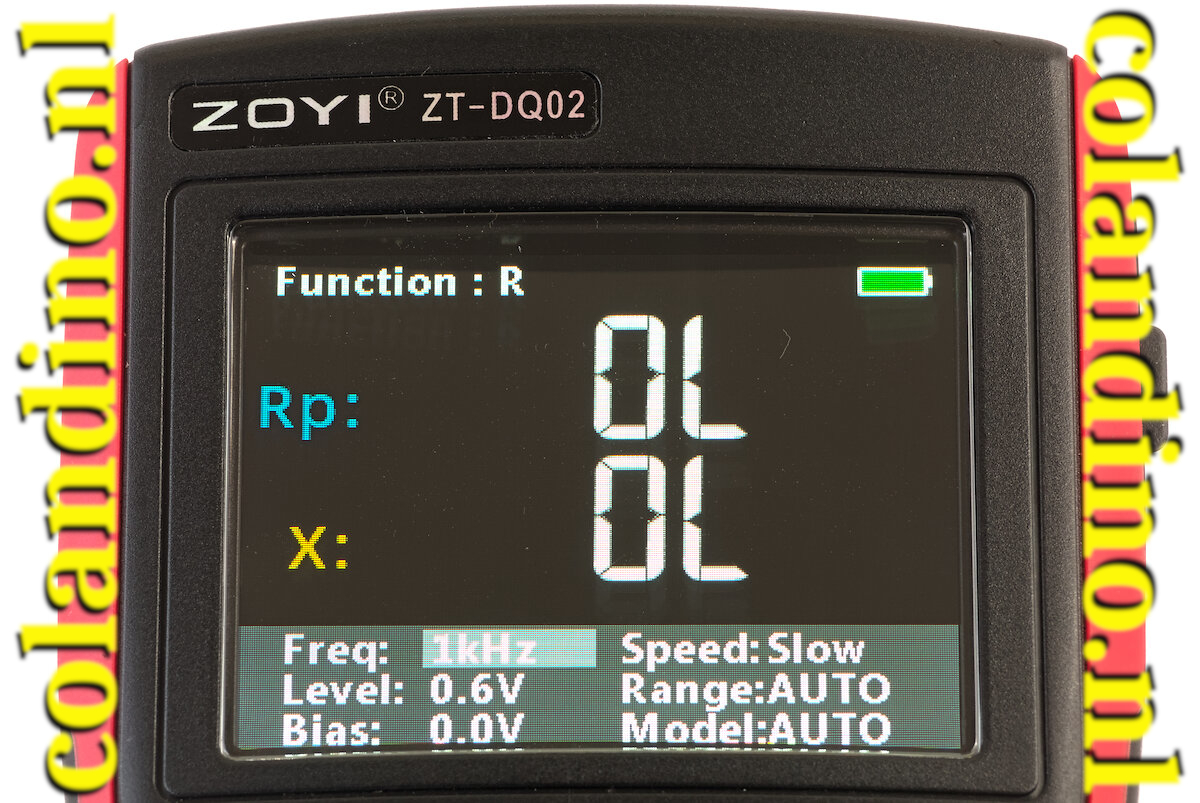

In principe kunnen de meeste instellingen worden ingesteld op “Auto”. Het meetapparaat probeert dan zelfstandig geschikte instellingen te selecteren. Vaak is het echter zinvol om instellingen die aangepast zijn aan het doel (bijvoorbeeld frequentie of spanning) handmatig aan te passen. Voor de theoretische basis kun je veel informatie vinden op het internet.
Naast de automatische meting is ook de gerichte meting van weerstanden, capaciteiten en inducties mogelijk. Daarnaast is er een speciale modus voor elektrolytische condensatoren, waarbij het testsignaal in het positieve bereik blijft door een overeenkomstige bias. In elke modus kunnen secundaire waarden zoals reactieve weerstand of kwaliteitsfactor worden weergegeven.

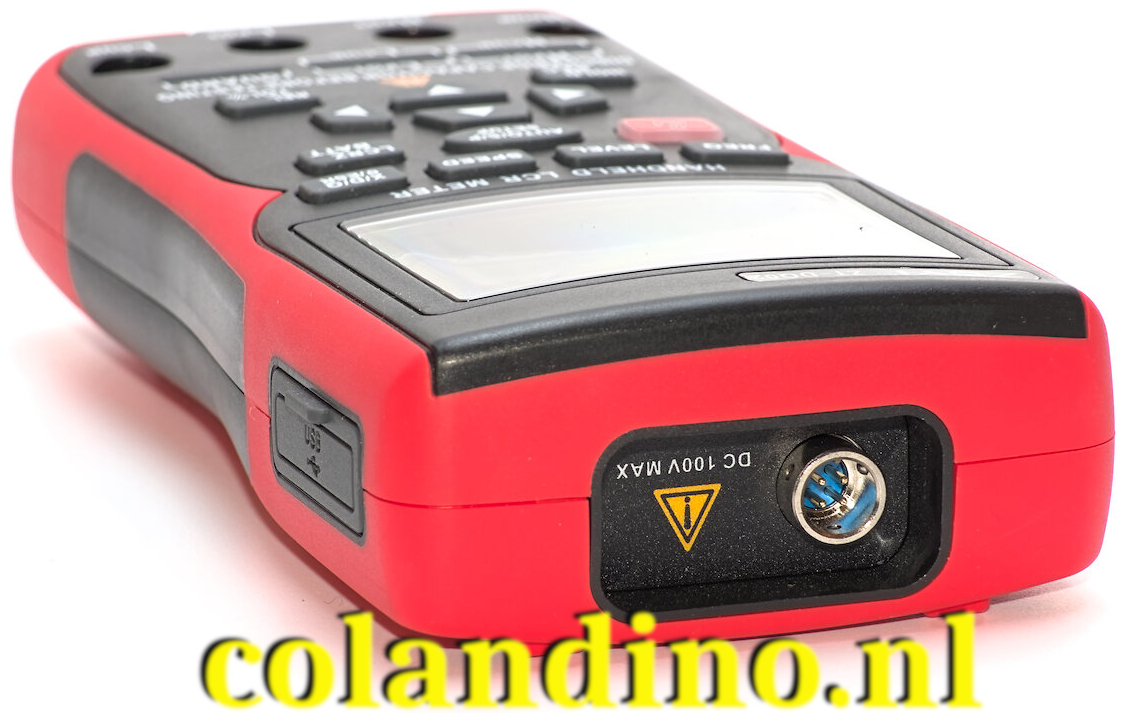

In tegenstelling tot de ZT-DQ01 kan de interne weerstand van batterijen ook gemeten worden met de ZT-DQ02. De meting wordt niet uitgevoerd via de aansluitingen aan de voorzijde van het toestel, maar via een aparte aansluiting aan de bovenkant.

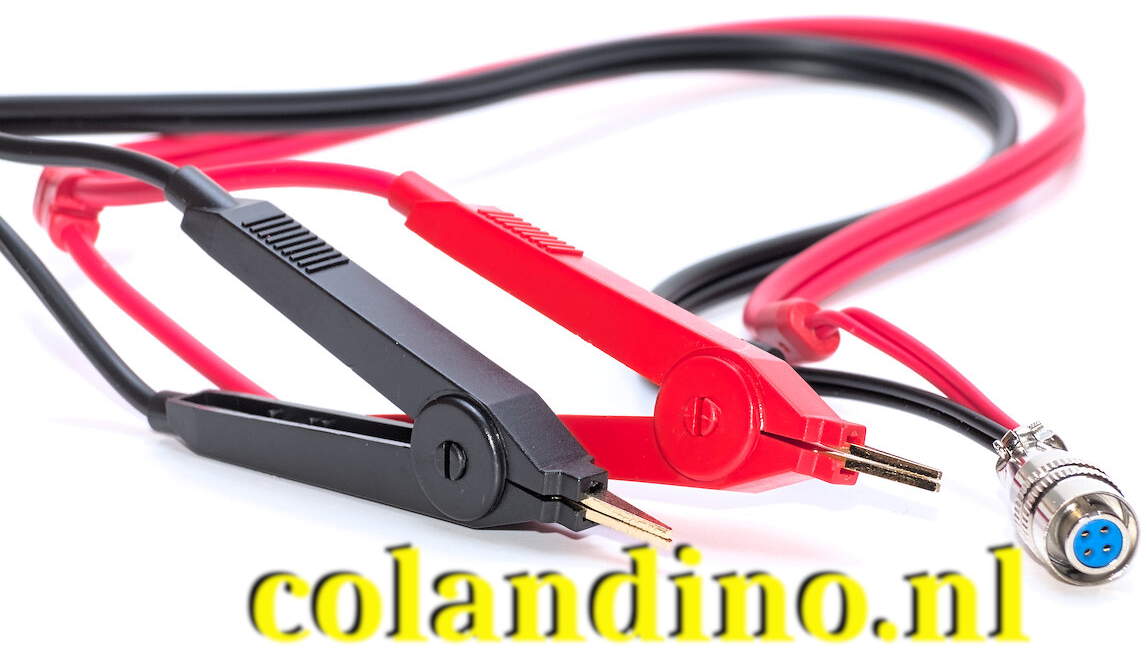

De voor dit doel geleverde meetkabels zijn vergelijkbaar met die voor de LCR-meting, maar hebben aan het einde een XS10-4P-stekker met snelkoppeling. De kabels op de stekker zien er een beetje breekbaar uit, daarom is het vervolgens versterkt met een stuk krimpbuizen. Voor batterijen met soldeersnokken of kabels zijn de klemmen vrij praktisch, maar bij typische ronde cellen is een redelijk contact vaak een kwestie van puur geluk. Voor deze toepassing zijn er speciale meettips met veercontactpennen, die ik liever had gehad dan de klemmen.

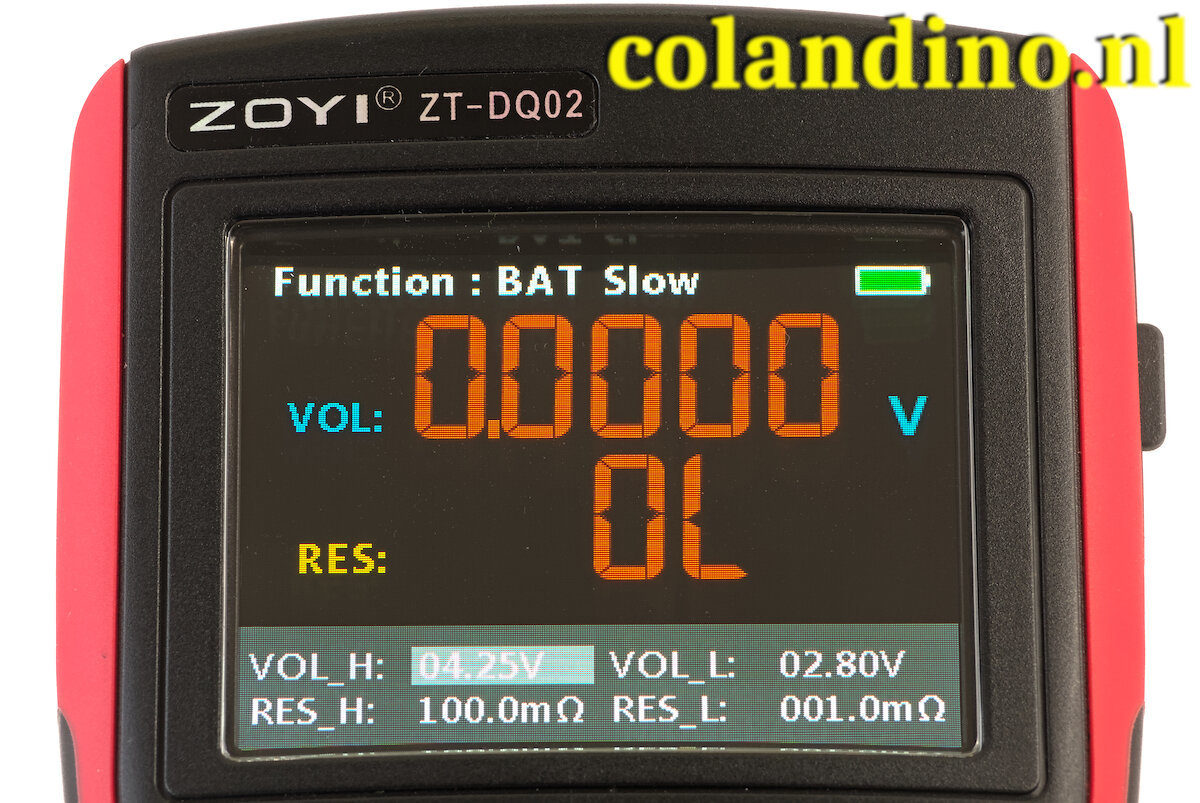

Interne weerstand is een belangrijke indicator van de conditie van batterijen. Het ligt bijvoorbeeld meestal in het bereik van ongeveer 10 tot 100 mΩ in Li-ion batterijen. Een lagere interne weerstand duidt op hogere prestaties. Om de batterijen gelijkmatig te laden, moet een vergelijkbare interne weerstand worden gegarandeerd bij het produceren van batterijpakketten. Fast Go/no-go metingen kunnen worden uitgevoerd via instelbare drempelwaarden en dus kunnen defecte batterijen worden geïdentificeerd.

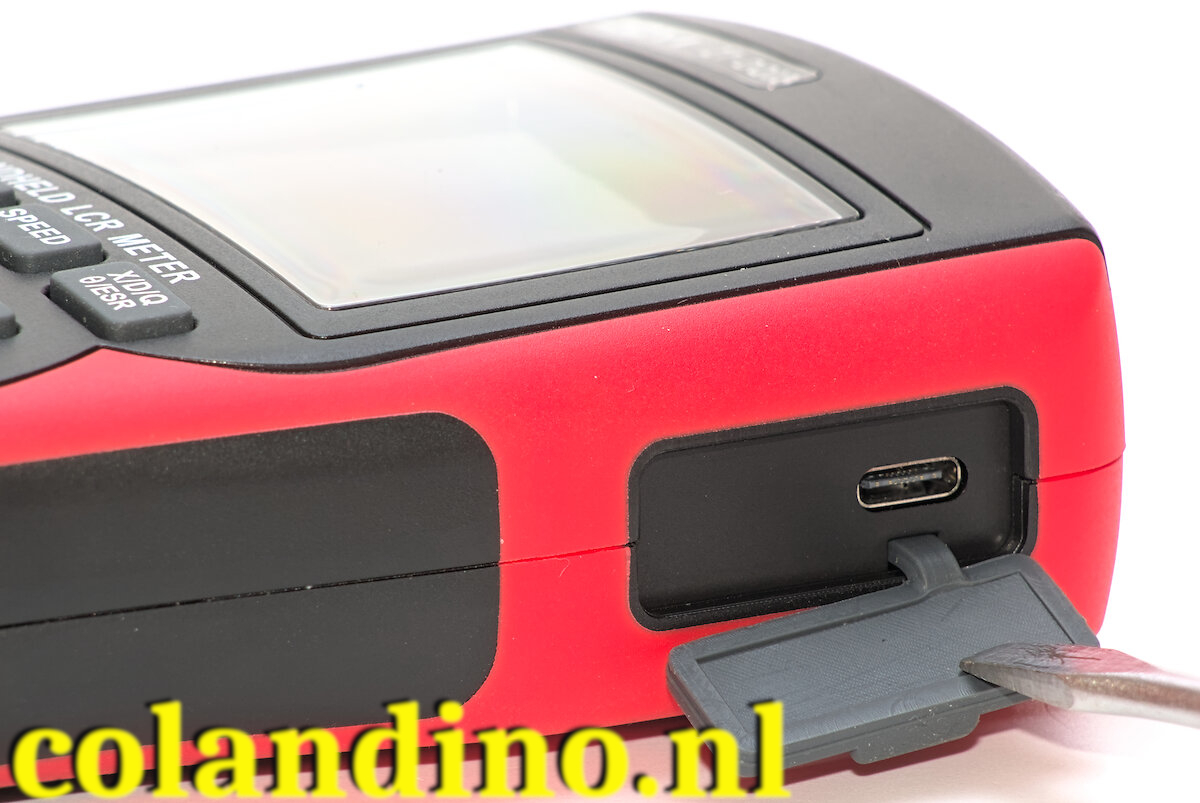

Achter een hoes aan de rechterkant bevindt zich een USB-C-poort. Dit laadt niet alleen de ingebouwde batterij op, maar maakt het ook mogelijk om firmware-updates uit te voeren.

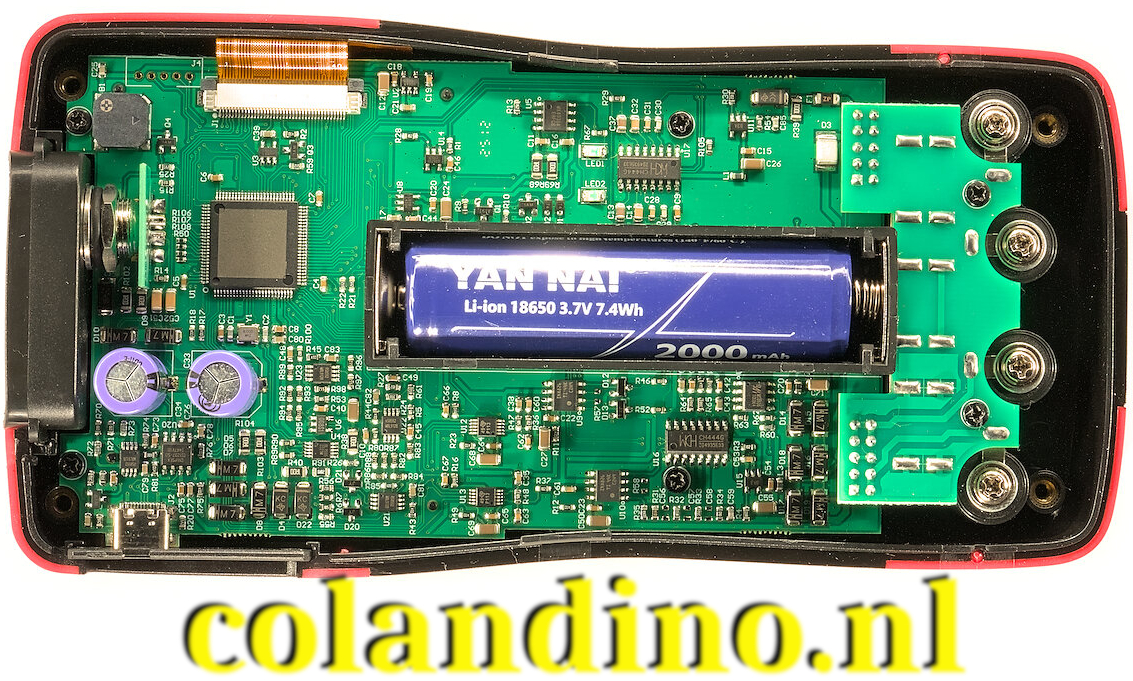

Over batterij gesproken: Gebouwd is een in de handel verkrijgbare 18650 Li-Ion-batterij met 2000 mAh-capaciteit, die in een normale batterijhouder zit. Dit maakt het gemakkelijk te vervangen (na het schroeven op de behuizing).
Op de achterkant van het meetapparaat bevindt zich een uitklapbare steun waarmee deze onder een hoek van ongeveer 45° kan worden ingesteld.
Conclusie
De Zoyi ZT-DQ02 overtuigt niet alleen met zijn veelzijdige functies, maar ook met een uiterst aantrekkelijke prijs. Om het volledige potentieel van het apparaat te benutten, moet men echter de theoretische basis van de meting begrijpen. Dan blijkt het meetapparaat een uiterst nuttig hulpmiddel voor het testen van elektronische componenten.
Ik hou vooral van de mogelijkheid om de interne weerstand van batterijen nauwkeurig te meten. Alleen de meegeleverde terminals zijn slechts in beperkte mate geschikt voor mijn toepassing. Ik had liever speciale meettips met veercontactpennen gehad.
