Identificeert defecte elektrolytische condensatoren direct, zonder dat deze van de printplaat verwijderd hoeven te worden. Condensatoren kunnen vaak zeer hoge ESR-niveaus vertonen, terwijl de juiste capaciteit op een multimeter wordt weergegeven. In apparaten zoals schakelende voedingen kan een hoge ESR in condensatoren problemen veroorzaken zoals verlies van regeling, overmatige hoogfrequente ruis, enz.
Deze compacte ESR-meter is een onmisbaar instrument voor de servicetechnicus en kan in slechts een uur of twee worden gebouwd.
Wordt geleverd met een geperforeerde en afgeschermde behuizing.
Werkt op 6 AAA-batterijen.

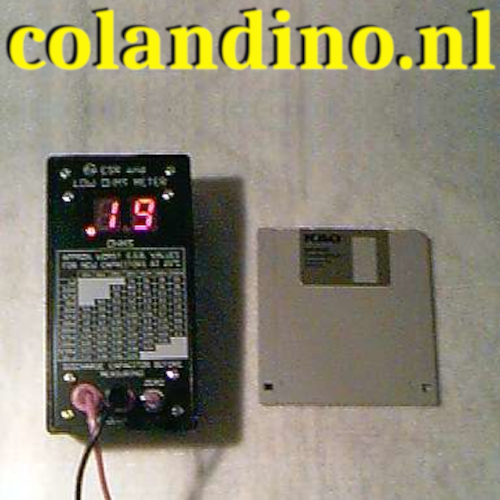

De kit bevat alle benodigde componenten, maar je hebt wel een 9V alkalinebatterij (of 2 tot 4 AAA-batterijen) nodig. De floppydisk is alleen ter vergelijking! De tweede foto is Mark 2 – deze heeft dezelfde afmetingen als het origineel.
Korte specificaties
- Meetbereik: 0,01 tot 99 ohm, automatische bereikinstelling
- Piekspanning van de probe bij volledige schaal: 100 mV
- Updatesnelheid: 4 metingen/seconde
- Voeding: Interne 9V alkalinebatterij of externe 9V DC
- Bediening: Eén drukknop voor aan/uit en nulstelling
- Ontworpen door Bob Parker en geproduceerd door Dick Smith Electronics in Australië
K7214 ESR Meter Mark II Kenmerken
- Test elektrolytische in-circuit <100 mV testspanning, en de meetsnoeren zijn niet-gepolariseerd
- Automatische bereikinstelling voor 0,01 – 99 ohm
- Eén drukknop voor eenvoudige bediening van alle functies
- Compensatie voor nulstelling van de testsnoerweerstand
- Automatische uitschakeling wanneer de meting 3 minuten lang ongewijzigd blijft
- Waarschuwing voor lage batterijspanning (‘b’ knippert op het rechtercijfer)
- Grote, gemakkelijk af te lezen 0,5 inch (13 mm) LED-displays
- Tabel met typische goede ESR-waarden voor condensatoren op het frontpaneel
- Ingebouwde zelftest ter ondersteuning van het oplossen van problemen met de kit
- Test elektrolyten in het circuit en de testkabels zijn niet-gepolariseerd.
- De kit bevat alle hardware en componenten, behalve batterijen (verboden in het postsysteem).
- Opmerking: Potentiometers zijn als volgt gelabeld: 201 = 200 ohm (200R), 103 = 10.000 ohm (10.000R).
Om te controleren of de condensator kortgesloten is, plaatst u de ESR-probes eenvoudig parallel met een eenvoudige ohmmeter.
De ohmmeter meet de gelijkstroomweerstand, terwijl de ESR-meter de hoogfrequente weerstand meet.
Als beide waarden gelijk zijn, is de condensator kortgesloten!
