Laatste update: 7 maart 2026

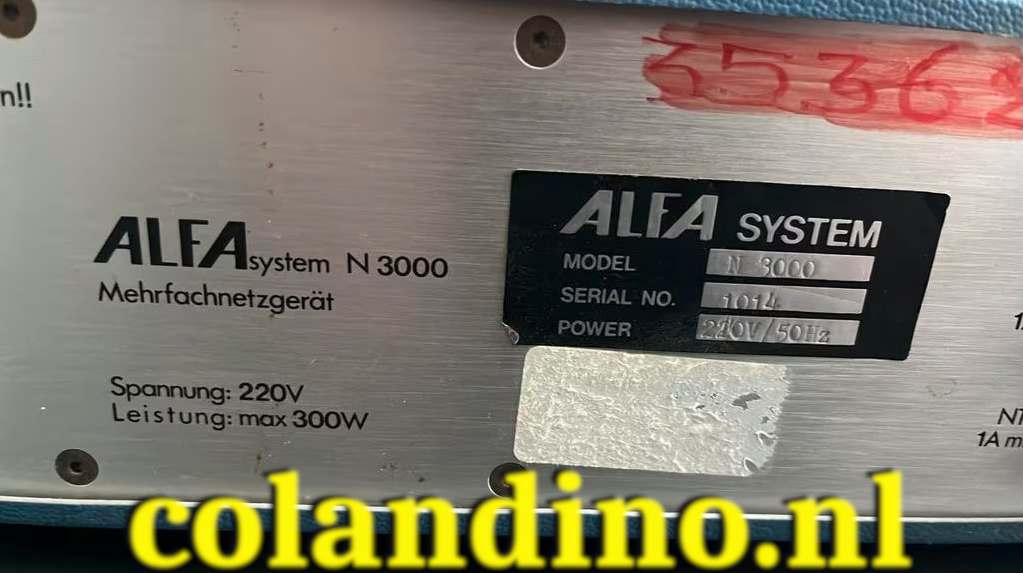

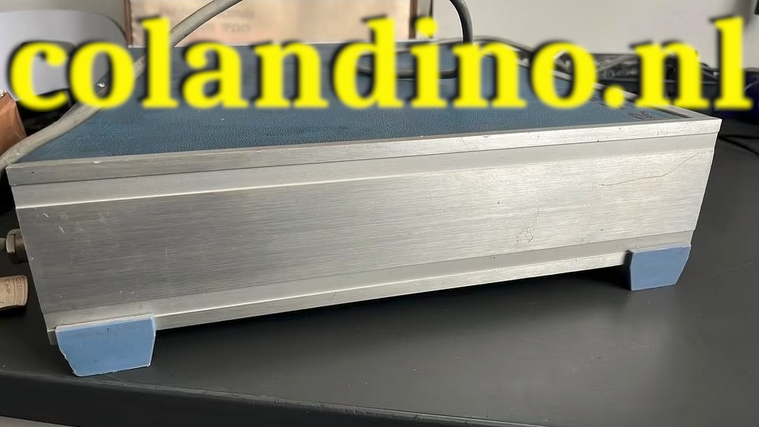

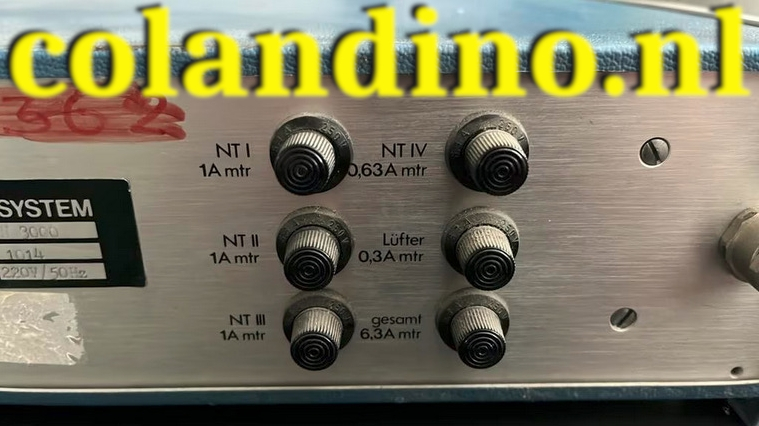

ALFA Systems N3000 Multi-voeding, lineair gereguleerd, lage rimpel en lage ruis.

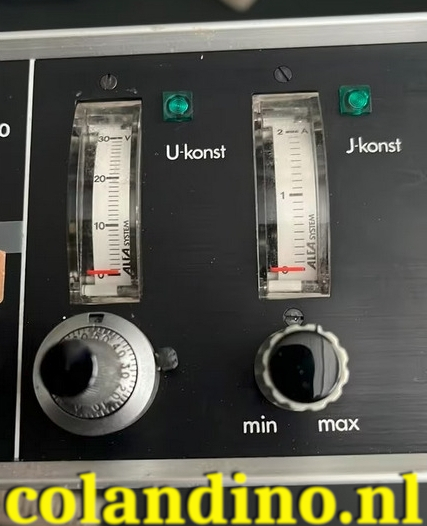

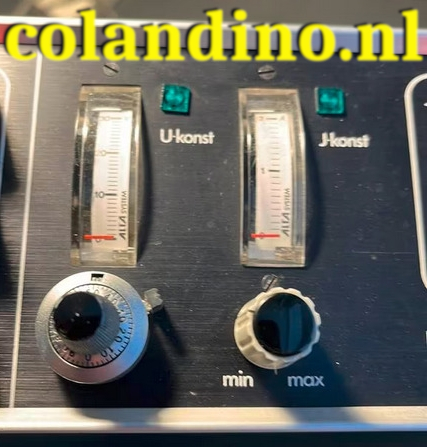

- Voeding 1: +0-30V / 2A
- Voeding 2: +0-30V / 2A

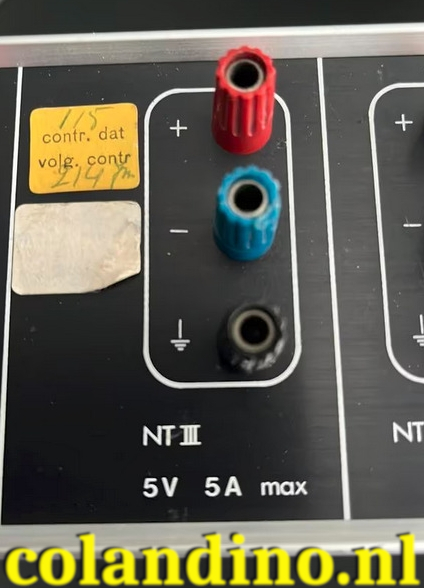

- Voeding 3: +5V / 5A

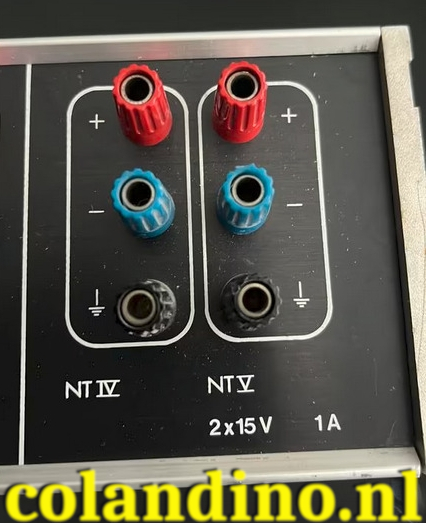

- Voeding 4: +15V / 1A
- Voeding 5: +15V / 1A

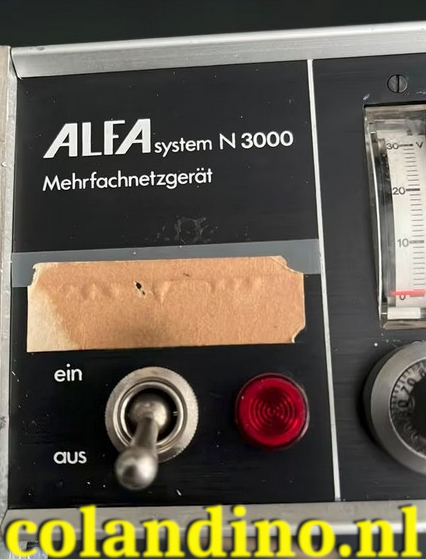

De Alfa System N 3000 Mehrfachnetzgerät is een Lineaire Voeding / laboratoriumvoeding uit de jaren ’70 die verschillende spanningen en stromen combineert in één apparaat. De maximale uitgangsspanning kan tot 105 V bedragen door de interne voedingen in serie te schakelen.
Deze aankoop via Marktplaats is een volgende project, ik hoop deze in zijn oude glorie te kunnen herstellen. Wie heeft er nog documentatie, schema’s en dergelijke van deze mooie vintage lineaire voeding?

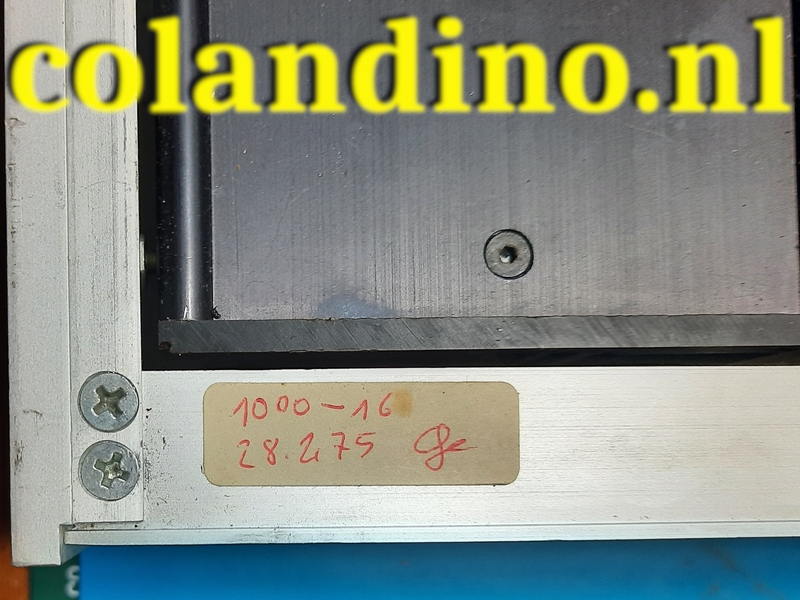

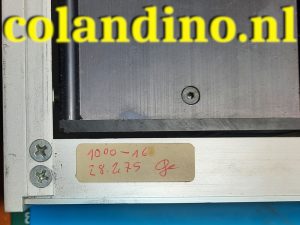

Deze voeding komt volgens de aanbieder van de ontwikkelafdeling van Philips te Eindhoven, waar deze in 1975 in gebruik is genomen. (Zie Sticker: datum 28.2.75)
Multivoeding
Multivoeding “Alfa N 3000”
Neumüller GmbH introduceerde in de jaren ´70 de “Alfa N 3000”, een multivoeding voor vijf spanningen in een 19-inch rackbehuizing.
- Neumüller GmbH
- Gewerbegebiet Ost 7
- D-91085 Weisendorf
- Tel.: +49 9135 7366665
- Fax: +49 9135 7366660
- info@neumueller.com
- neumueller.com
Deze levert de volgende spanningen: 2 x 0…30V, 2A; 5V, 5A; ±15V, 1A. Alle uitgangen zijn kortsluitvast.
De Alfa System N 3000 5-voudige voeding combineert de meestgebruikte spanningen in het laboratorium in één apparaat. Door de afzonderlijke voedingen in serie en parallel te schakelen, wordt een breed scala aan spanningen en stromen bereikt. De maximale uitgangsspanning is 105 V en de maximale uitgangsstroom is 4 A.
Specificaties en Functies
Dit apparaat werd in de jaren zeventig geproduceerd, en informatie is afkomstig uit oude vakbladen zoals Funktechnik.
- Type apparaat: Een multifunctionele laboratoriumvoedingseenheid (“Mehrfachnetzgerät”).
- Doel: Ontworpen om de meest voorkomende spanningen die in een laboratorium nodig zijn, in één behuizing aan te bieden.
- Flexibiliteit: Mogelijkheid tot serie- en parallelschakeling van de interne voedingen om een breed scala aan spanningen en stromen te genereren.
- Maximale uitgangsspanning: De maximale spanning die bereikt kan worden, is 105 V.
Beschikbaarheid
Omdat het een ouder, gespecialiseerd stuk laboratoriumapparatuur betreft dat decennia geleden is uitgebracht (vermeldingen dateren uit 1974 en 1976), is het onwaarschijnlijk dat het nog nieuw verkrijgbaar is. Het kan mogelijk worden gevonden via gespecialiseerde handelaren in tweedehands elektronica, veilingwebsites of bij verzamelaars van vintage testapparatuur. Er zijn geen directe aankooplinks beschikbaar via de zoekresultaten.
❗ Waarschuwing
Voedingen kunnen worden gebruikt om spanningen om te zetten, hier spreken we vaak over netspanning welke schade, ernstig letsel of zelfs de dood kunnen veroorzaken. Als u niet bevoegd of gekwalificeerd bent om aan dergelijke apparaten te werken, doe dit dan niet. Ik aanvaard geen enkele verantwoordelijkheid voor uw handelingen of de gevolgen daarvan. U handelt volledig op eigen risico.
Zie: Thermal Master P3 review
BOM (onderdelenlijst) incompleet

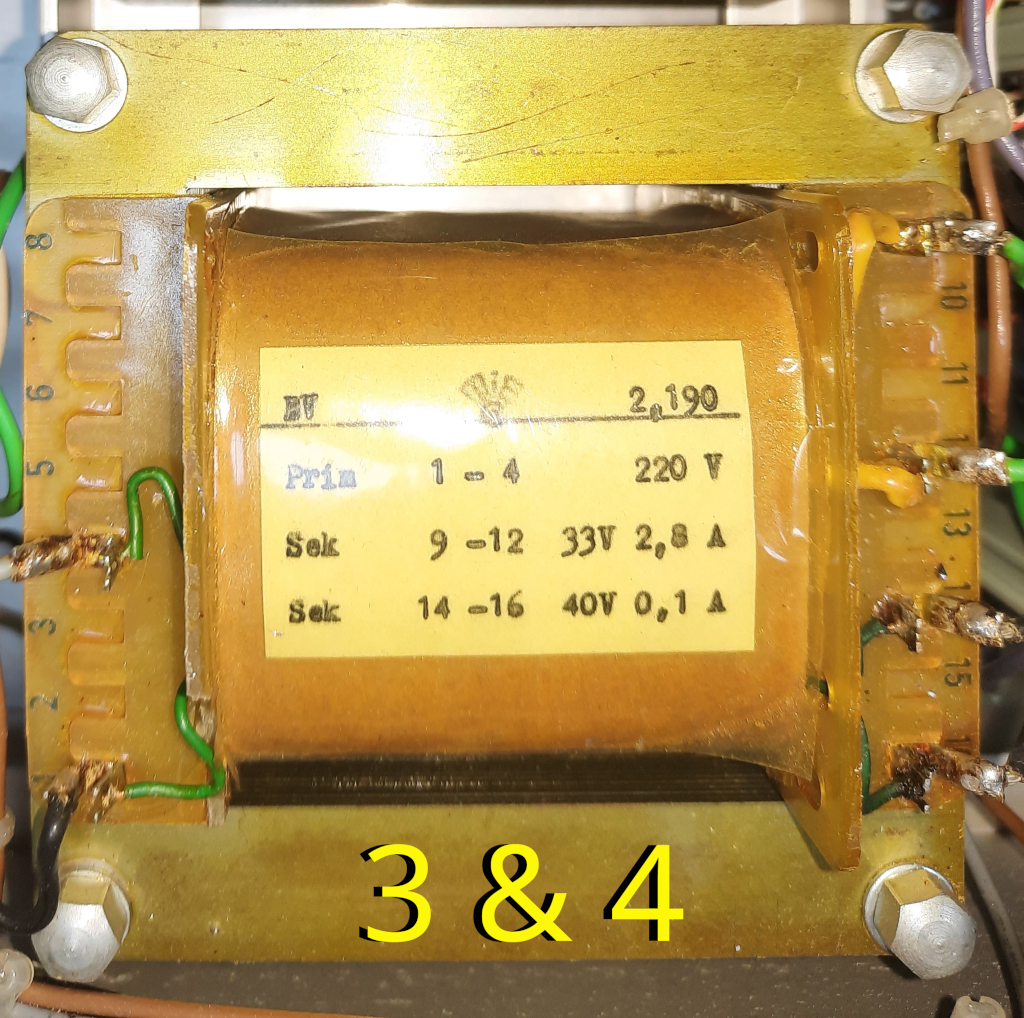

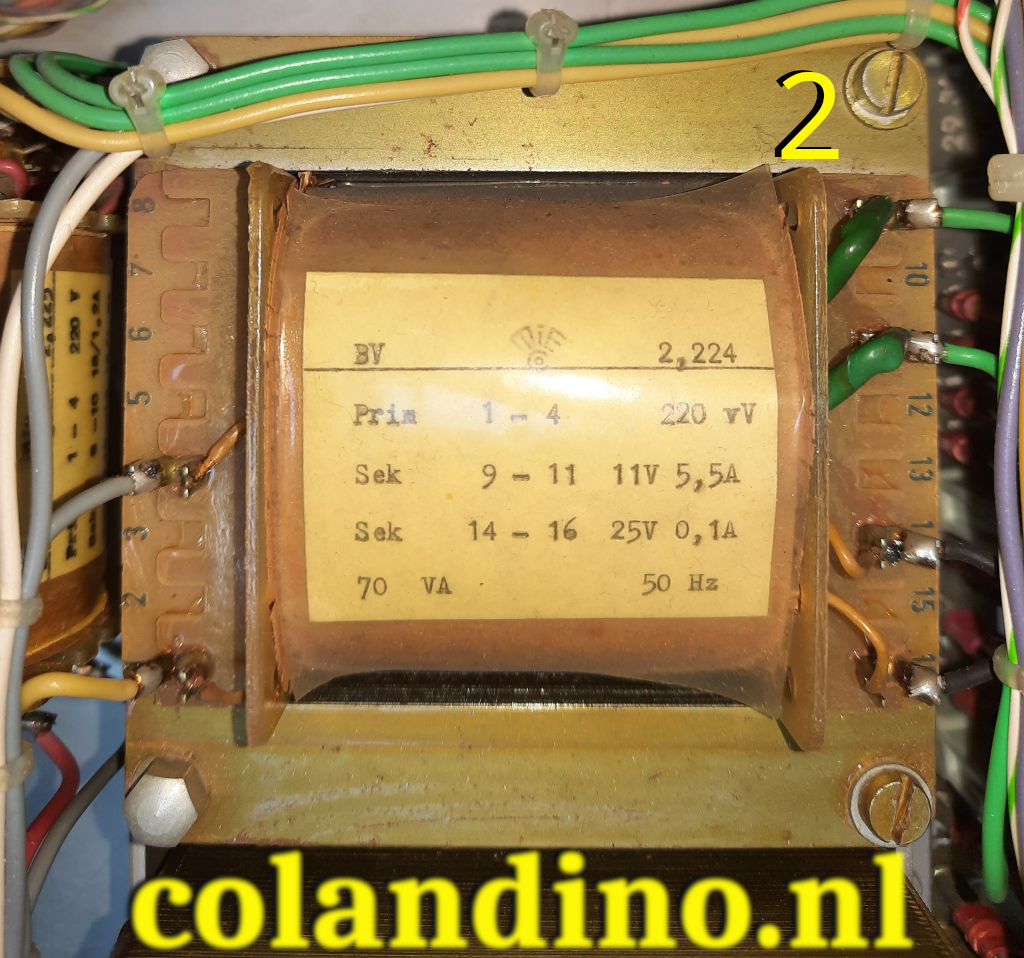

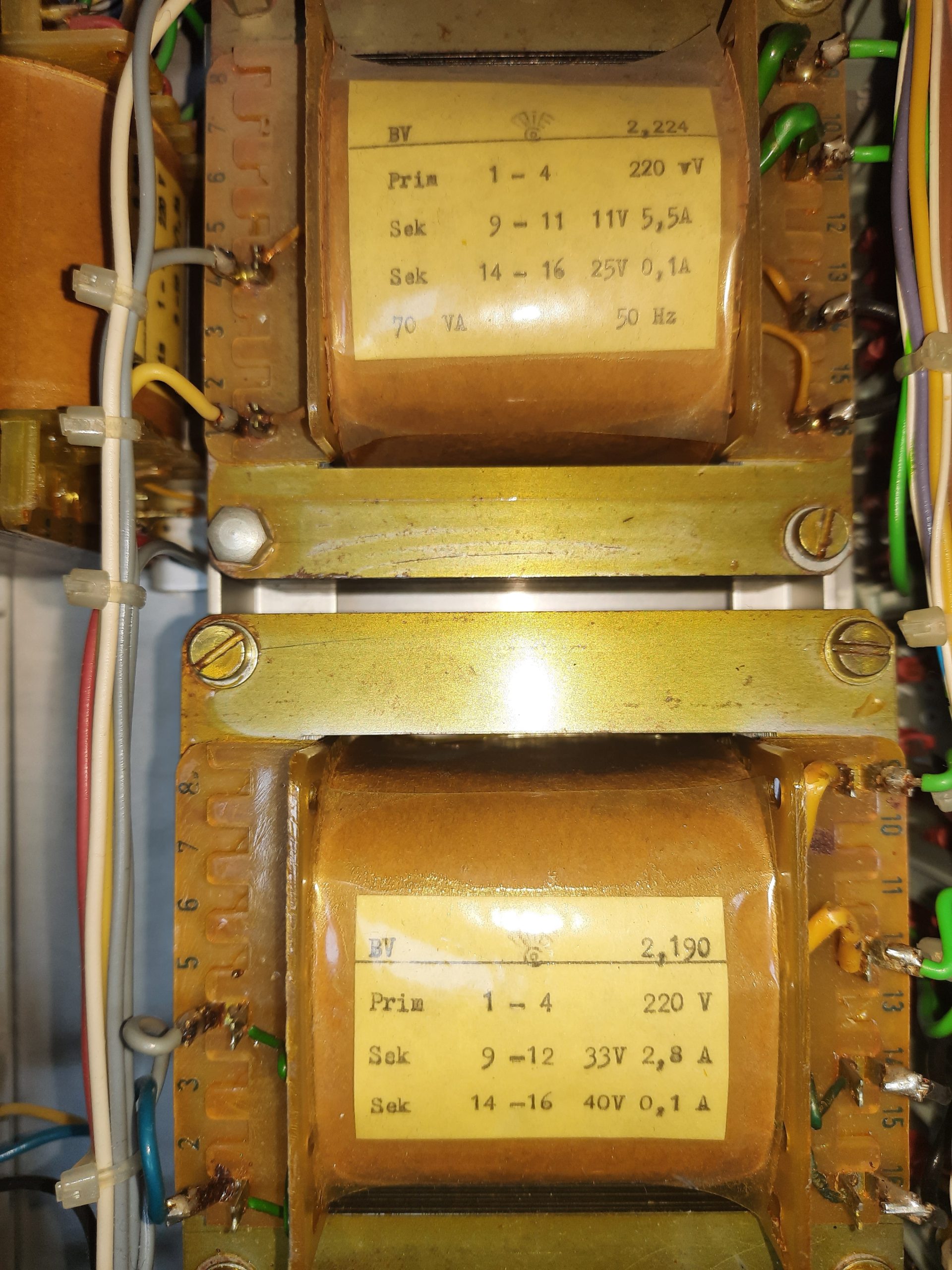

De trafo’s zijn volgens mij van het merk: Müller in Eitorf, tegenwoordig bekend als Müller-BBE of simpelweg Müller.

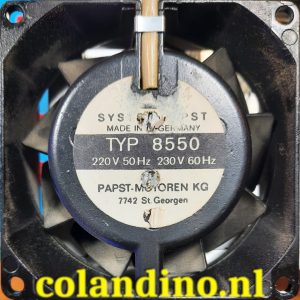

De ventilator op de koeltunnel is een TYP 8550 220V 50 Hz / 230V 60 Hz van Papst-motoren KG.

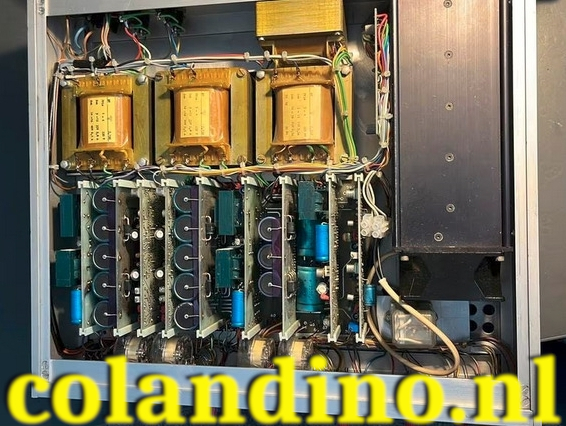

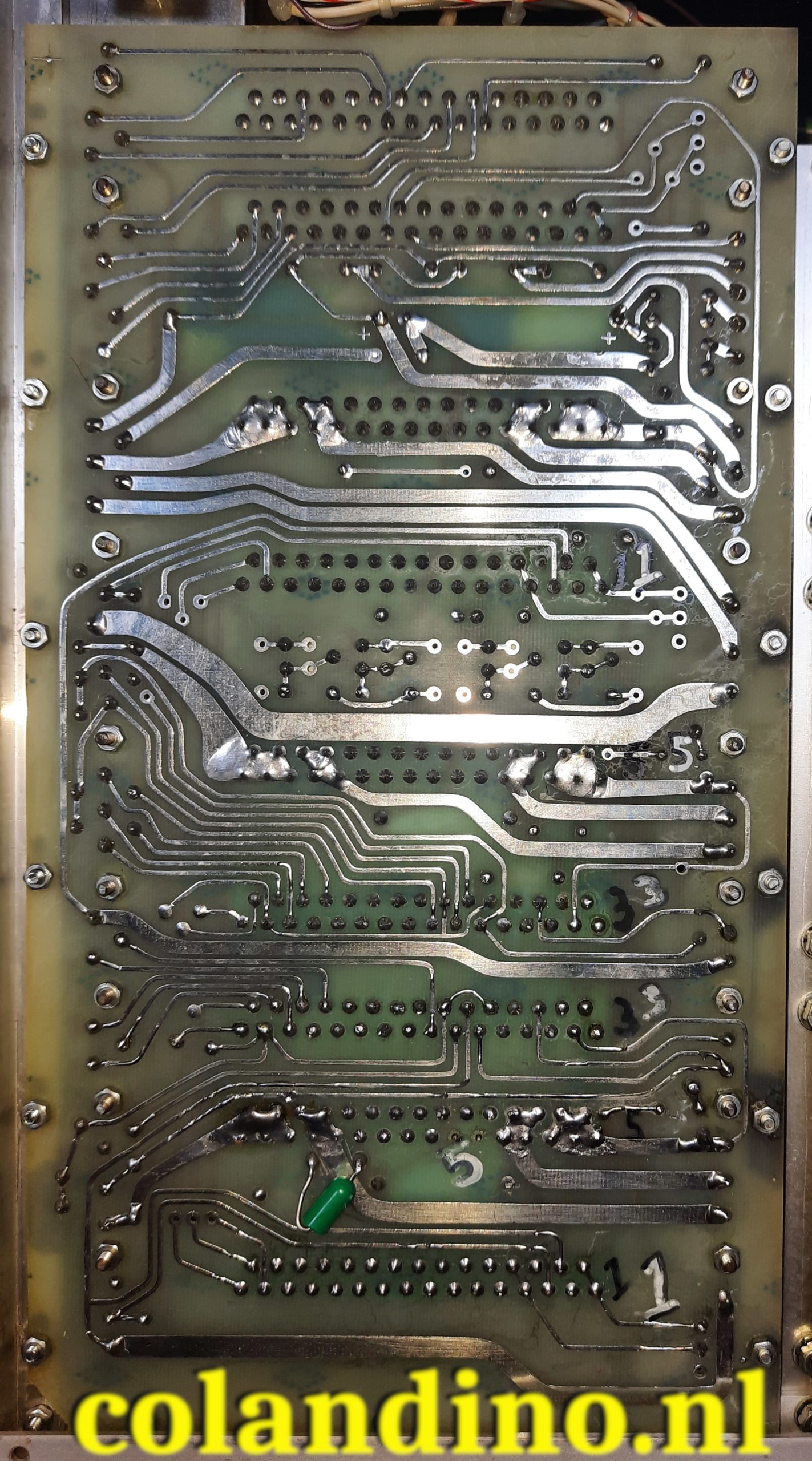

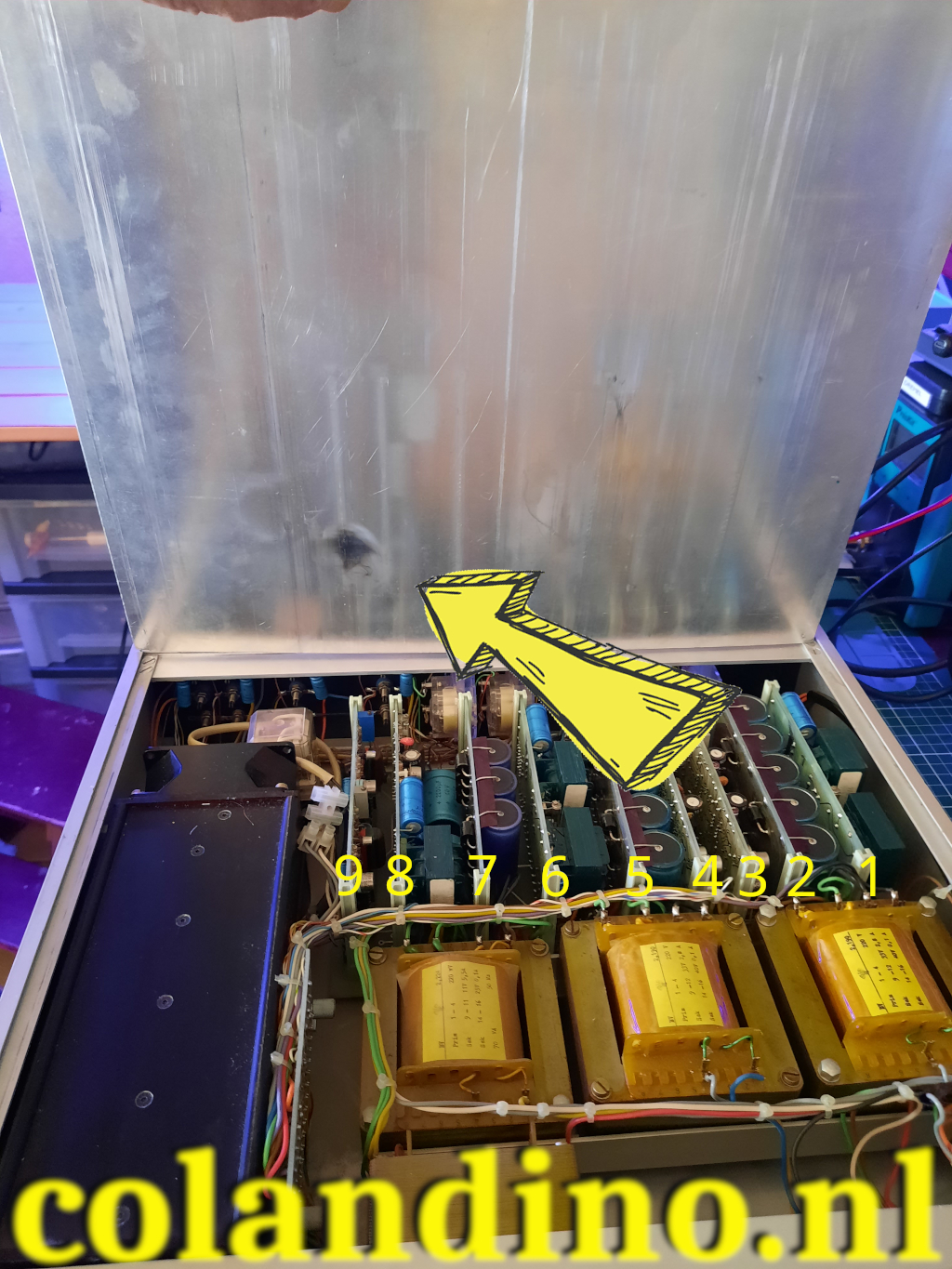

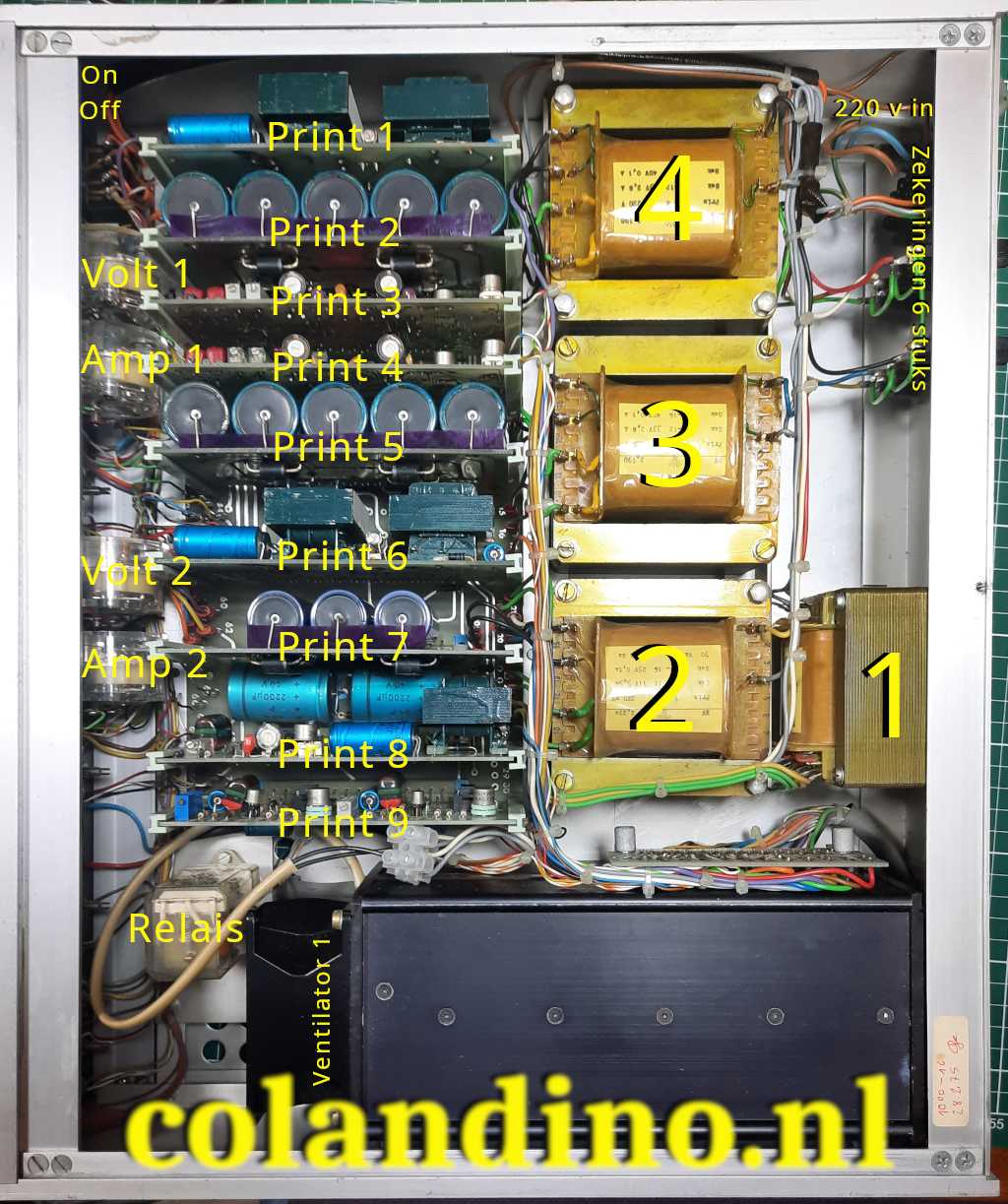

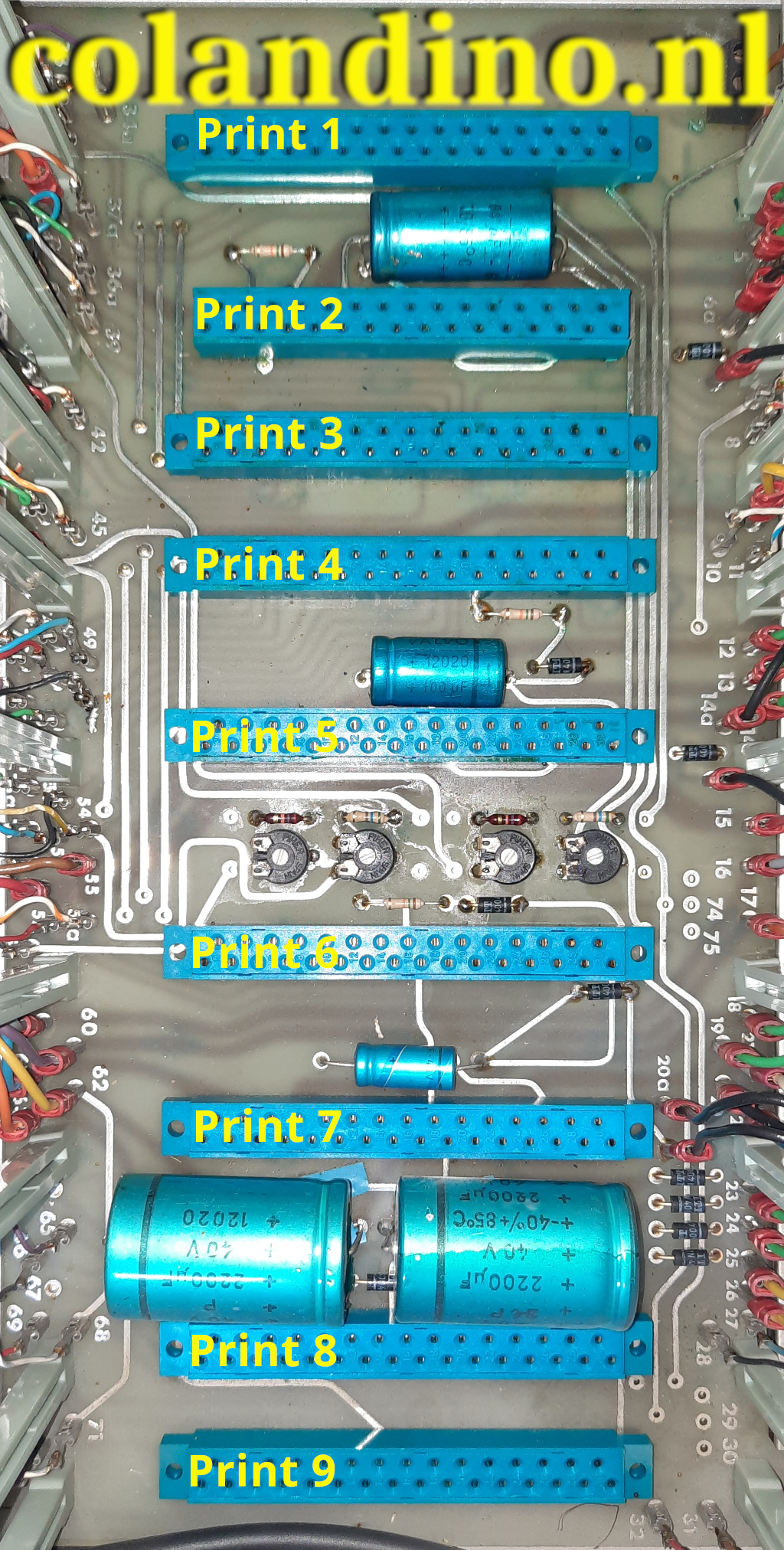

De printen op het moederbord zijn 6 bij 13 cm. Met de tijd ga ik deze omzetten naar Kicad.

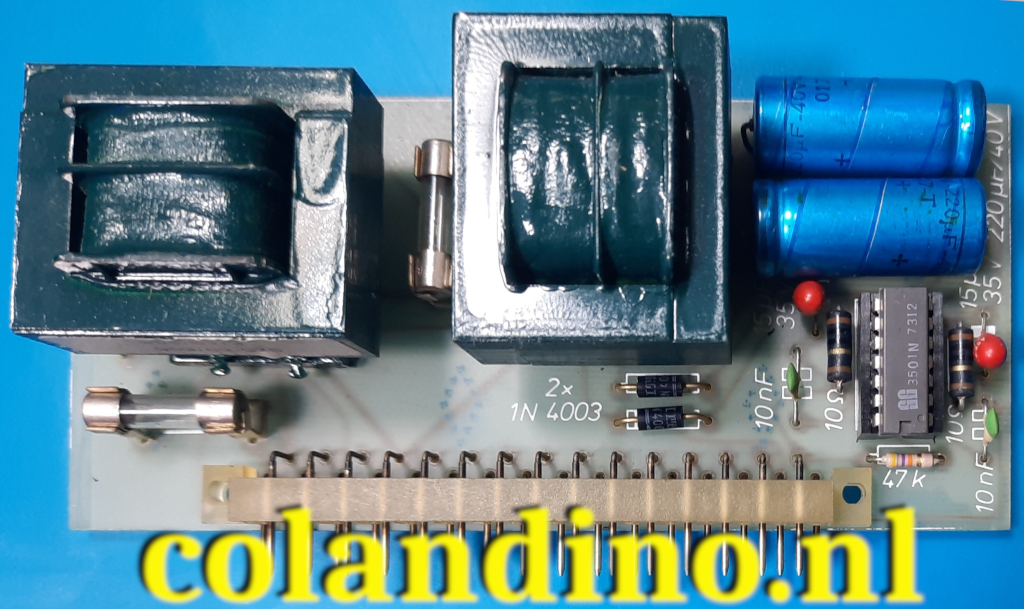

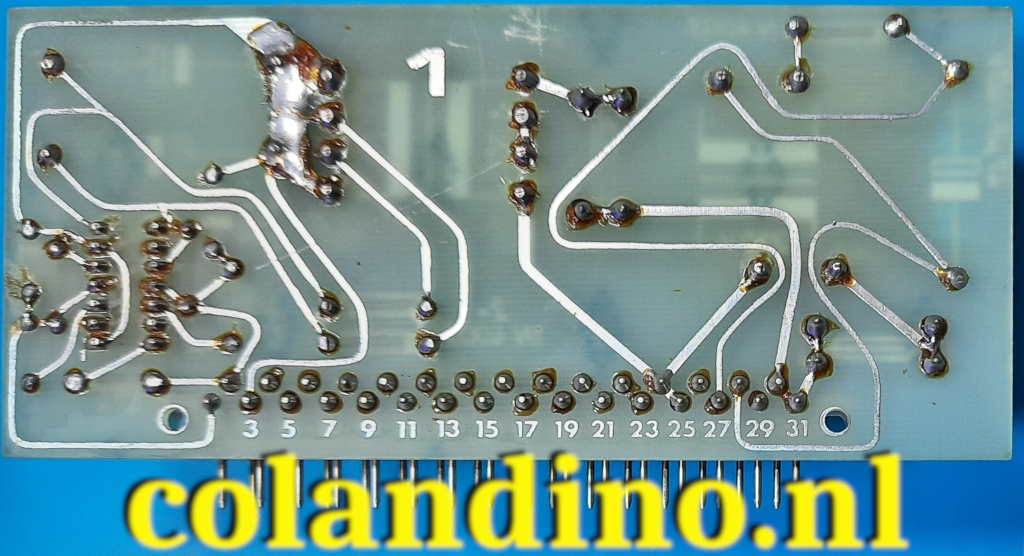

| Printplaat 1 – afbeeldingen en lijst van componenten |
BOM Print 1: (60 x 130 mm)
Zekering houder 2x M 0.1A / 250V
Diode 1N4003 3x
Diode 1N4003 (gemeten: VR 3.006V of 8.68mA – VF 0.586V of 2.00mA)
Diode 1N4003 (gemeten: VR 2.601V of 8.97mA – VF 0.604V of 2.00mA)
Diode 1N4003 (gemeten: VR 7.862V of 3.99mA – VF 0.647V of 5.00mA)
Weerstand 10 Ω (gemeten: RS 10.005 x- 0.0202)
Weerstand 10 Ω (gemeten: RS 10.074 x- 0.0123)
Tantaalcondensator 15 μF 35V (gemeten: CS 13.322 – D 0.0140) (Radiaal/THT) tantaal-elco (elektrolytische condensator) in druppelvorm. Tantaalcondensatoren zijn polair. Er staat een plusje (+) op de behuizing of de langste poot is de pluspool.
Tantaalcondensator 15 μF 35V (gemeten: CS 10.556 – D 0.0145) (Radiaal/THT) tantaal-elco (elektrolytische condensator) in druppelvorm. Tantaalcondensatoren zijn polair. Er staat een plusje (+) op de behuizing of de langste poot is de pluspool.
Plaatcondensator 10 nF (gemeten: CS 5.0133 – D 0.0372) is een Philips C629 (CER) uit de 629 – 642 Serie miniatuur keramische plaat condensator.
Plaatcondensator 10 nF (gemeten: CS 4.7912 – D 0.0572) is een Philips C629 (CER) uit de 629 – 642 Serie miniatuur keramische plaat condensator.
Axiaal condensator 220 μF (gemeten: CS 270.43 – D 0.3521) Philips Q17-T 40V , afmetingen: 30 x 12.6 mm (gatafstand op print: 28 mm)
Axiaal condensator 220 μF (gemeten: CS 235.39 – D 0.3460) Philips Q17-T 40V, afmetingen: 30 x 12.6 mm (gatafstand op print: 28 mm)
Axiaal condensator 47 μF (gemeten: CS 56.789 – D 0.1989) Philips Q16-FA 40V, afmetingen 18.5 x 8,1 mm (gatafstand op print: 28 mm)
IC SG3501N (Datum: 7312) (DIP14) (De SG3501N is een lineaire geïntegreerde schakeling uit de SG3501-serie (waarschijnlijk van Silicon General / SG73) — bijvoorbeeld gebruikt als voltage regulator / tracking regulator type IC. In oudere databoeken (zoals cross-reference guides uit de jaren ’70) komt deze voor als onderdeel van een lijst met soortgelijke SG-seriedelen.) Volgens het 1976_Motorola_Semiconductor_Data_Library_Volume_6_Series_B_Linear_Integrated_Circuits.pdf is de MC1468 een directe vervanger.
SG3501N pinout
- Package Type: 14 pin plastic DIP N package
- Number of Pins: 14
- Pin Pitch: 0.1 inches (2.54 mm)
- Body Width: 0.3 inches (7.62 mm)
- Mounting Type: Through-hole
Pin Configuratie en omschrijving
| Pin Nummer | Omschrijving |
|---|---|
| 1 | GND |
| 2 | Balance Adjust |
| 3 | Positive Stab. |
| 4 | Positive Sence |
| 5 | Positive Output |
| 6 | NC |
| 7 | Positive Input V+ |
| 8 | Negative Input V- |
| 9 | NC |
| 10 | Negative Output |
| 11 | Negative Sence |
| 12 | Negative Stab. |
| 13 | NC |
| 14 | Voltage Adj. |

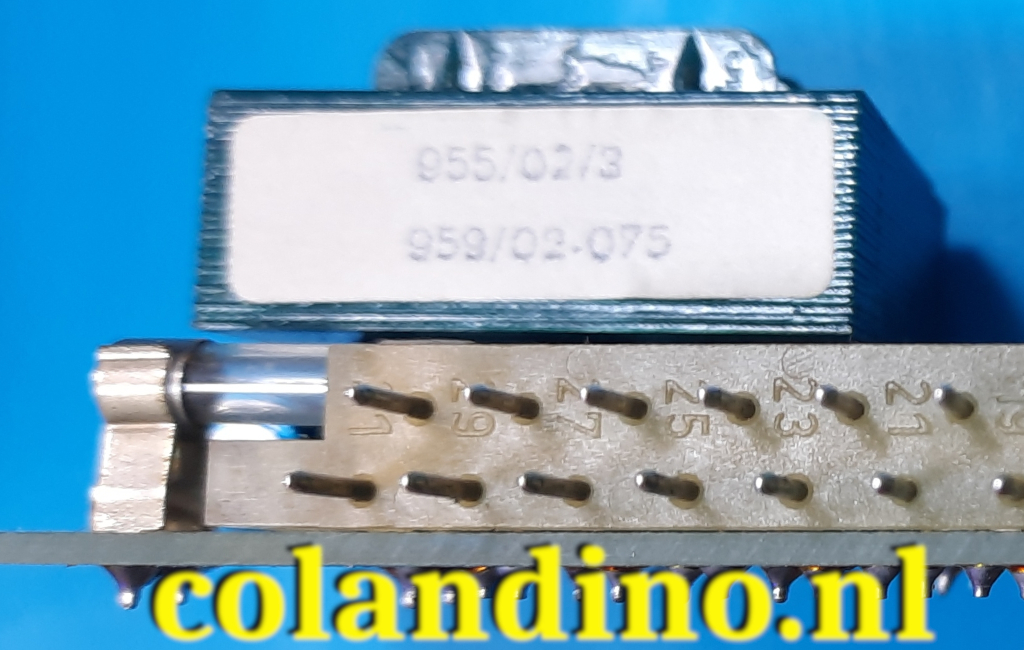

Printtransformator 955/02/3 959/02.075 (afmetingen: 39 x 32 x 30 mm hoog, 4 contacten, gatafstand op print 10 mm)

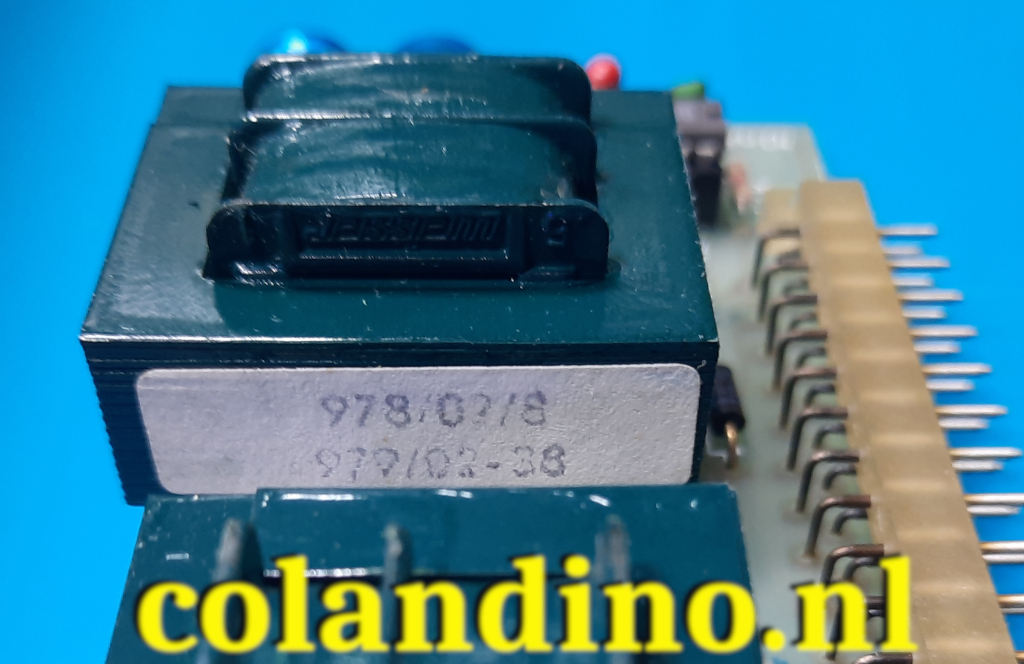

Printtransformator 978/08/8 979/02-28 (afmetingen: 39 x 32 x 30 mm hoog, 8 contacten, gatafstand op print 6 mm)
31-pins male connector DIN 41612 type (waarschijnlijk model C of vergelijkbaar). Datasheet: Pin-header, 31-polig, DIN 41617, printplaat, haaks

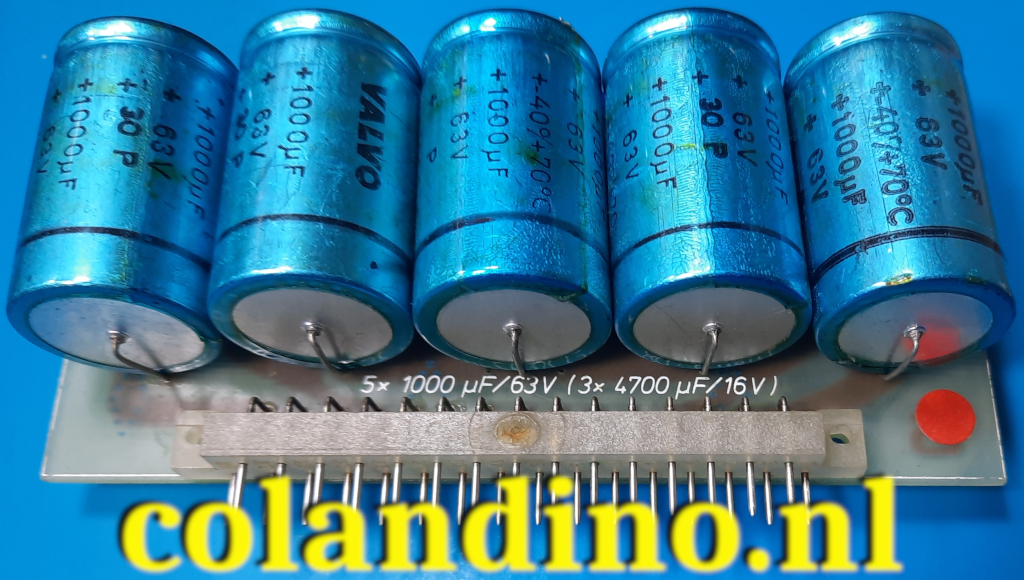

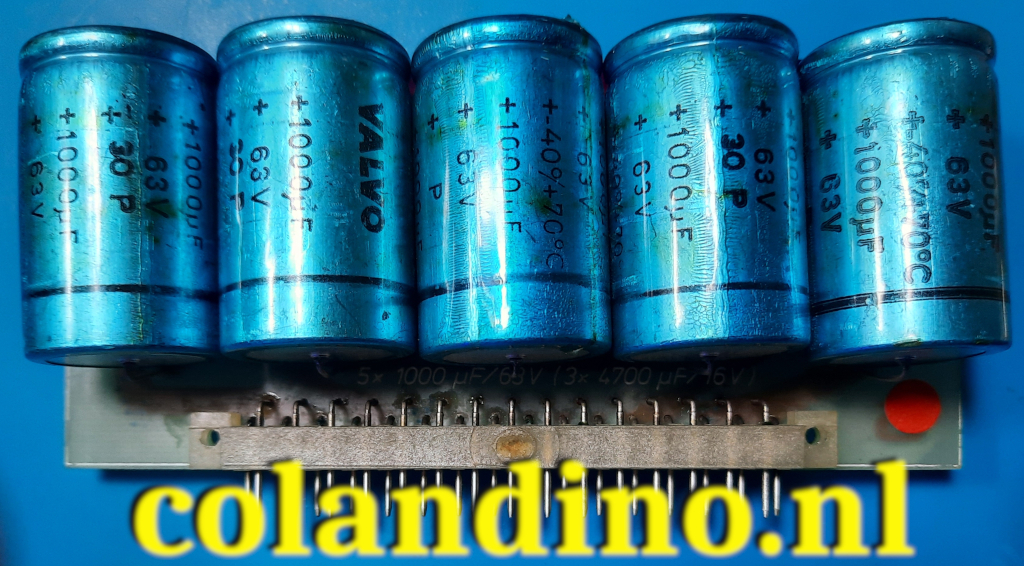

| Printplaat 2 – afbeeldingen en lijst van componenten |
BOM Print 2: (60 x 130 mm)
Axiale condensator 1000μF 63V 30 P – 5x VALVO (afmetingen: )
Diode 51 IN4139 4x (afmetingen: )
31-pins male connector DIN 41612 type (waarschijnlijk model C of vergelijkbaar). Datasheet: Pin-header, 31-polig, DIN 41617, printplaat, haaks

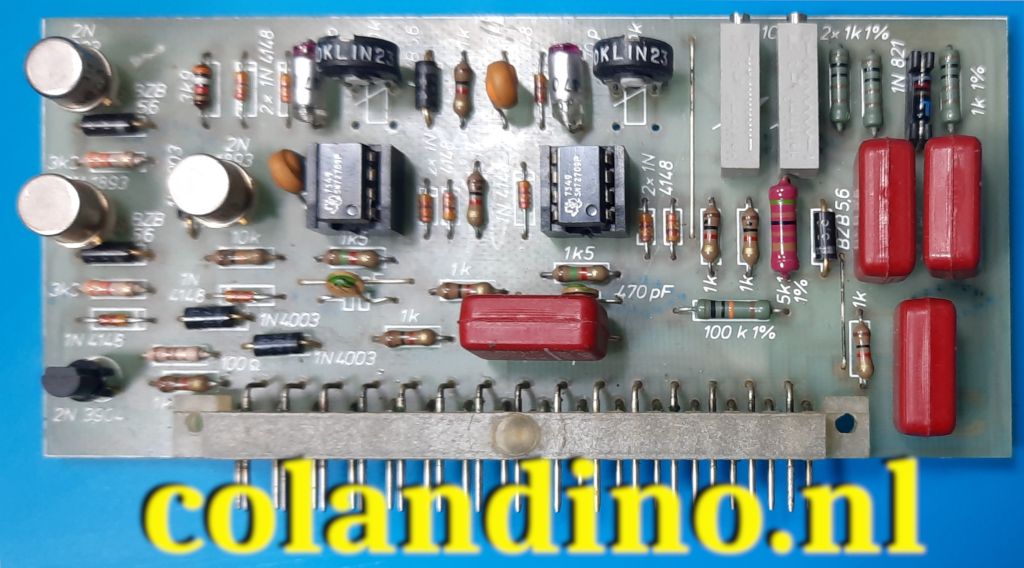

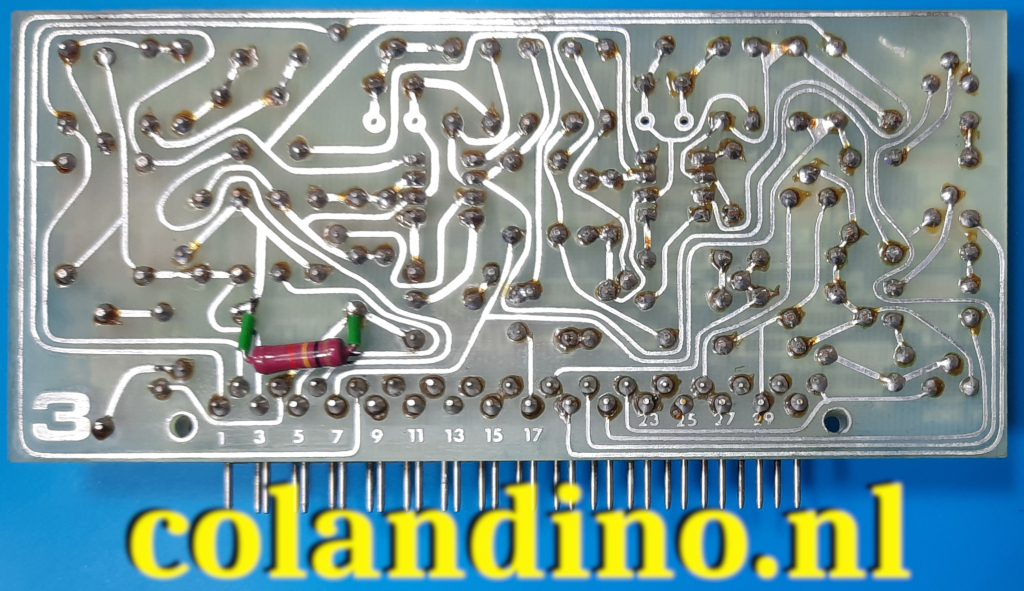

| Printplaat 3 – afbeeldingen en lijst van componenten |
BOM Print 3: (60 x 130 mm)
Condensator poly film WIMA 0.68 μF 100V B4
Condensator poly film WIMA 0.68 μF 100V B4
Condensator poly film WIMA 0.68 μF 100V B4
Condensator poly film WIMA 0.68 μF 100V B4
Transistor Philips NPN medium power transistor 2N1893
Transistor Philips NPN medium power transistor 2N1893
Transistor Philips NPN medium power transistor 2N1893
IC SM72709P 2x Texas Instruments (operational amplifier SN7209P) DIP 8
Potmeter 2x 10K LIN23
Printplaattrimmer 2x Helitrim 10K 89P R10K 7411
Diode 2x 1N4003
Diode 4X BZB 5.6
Diode 10x 1N4148
Condensator 470 beige 470pF groene streep
Condensator 33J beige 33p blauwe streep
Condensator 33J beige 33p blauwe streep
Component? 470H zilver 470p paars uiteinde
Condensator 33J beige 33p blauwe streep
Weerstand 2x 3K3 OR-OR-RO-Goud
Weerstand 3K9 OR-WI-RO-Goud
Weerstand 10K BR-ZW-OR-Goud
Weerstand 2x 1K5 BR-GR-RO-Goud
Weerstand 100 Ω BR-BR-BR-Goud
Weerstand 7x 1K BR-ZW-RO-Goud
Weerstand 3x 1K (1%) BR-ZW-ZW-BR-BR
Weerstand 100K (1%) BR-ZW-ZW-OR-BR
Weerstand 5K (1%) GR-BR-ZW-BR-BR
Weerstand keerzijde print, gekoppeld aan de 100K 1% BR-ZW-GE-RO
31-pins male connector DIN 41612 type (waarschijnlijk model C of vergelijkbaar). Datasheet: Pin-header, 31-polig, DIN 41617, printplaat, haaks

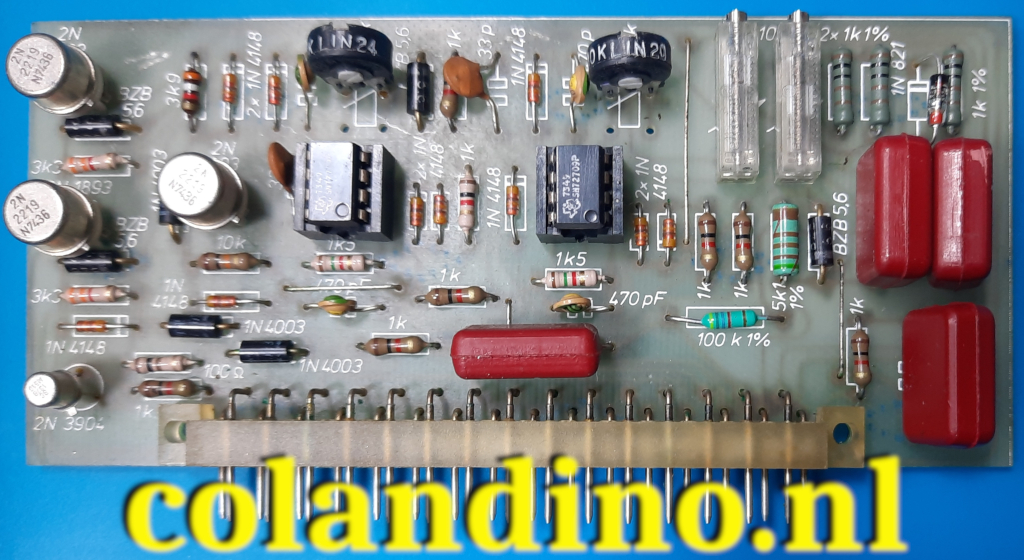

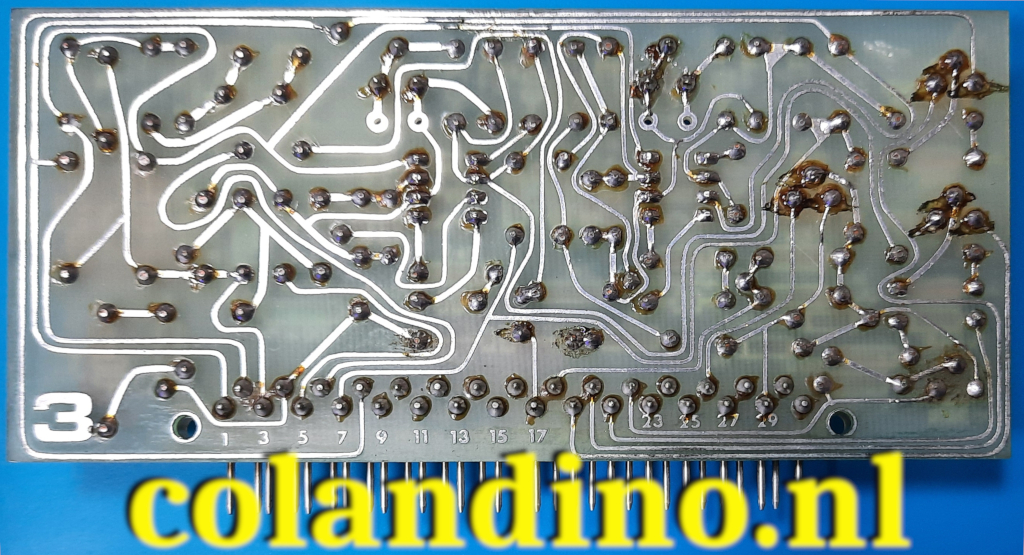

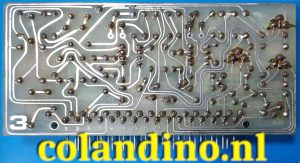

| Printplaat 4 – afbeeldingen en lijst van componenten |
BOM Print 4: (60 x 130 mm)
Transistor 2N2219 N7436 3x
Transistor 2N3904 1x
Potentiemeter K LIN24
Potentiemeter 10K LIN20
Printplaattrimmer 2x
IC SN72709P 7349 2x (De SN72709 is een klassieke operationele versterker van Texas Instruments, technisch vrijwel gelijk aan de bekende µA709. Het is een vroege high‑performance op‑amp uit de jaren ’70, bedoeld voor algemene analoge versterkertoepassingen.)
Diode 1N4148 3x
Diode 1N4003
Diode BZB5,6
Diode 1N821
Condensator? 470 pF 2x
Filmcondensator 22pF
Polyestercondensator 2x
Polyestercondensator
Weerstand 1K 1% 3x
Weerstand 5K1 1%
Weerstand 100K 1%
Weerstand 100
Weerstand 1K
Weerstand 10K
Weerstand 3K3
Weerstand 3K9
31-pins male connector DIN 41612 type (waarschijnlijk model C of vergelijkbaar). Datasheet: Pin-header, 31-polig, DIN 41617, printplaat, haaks

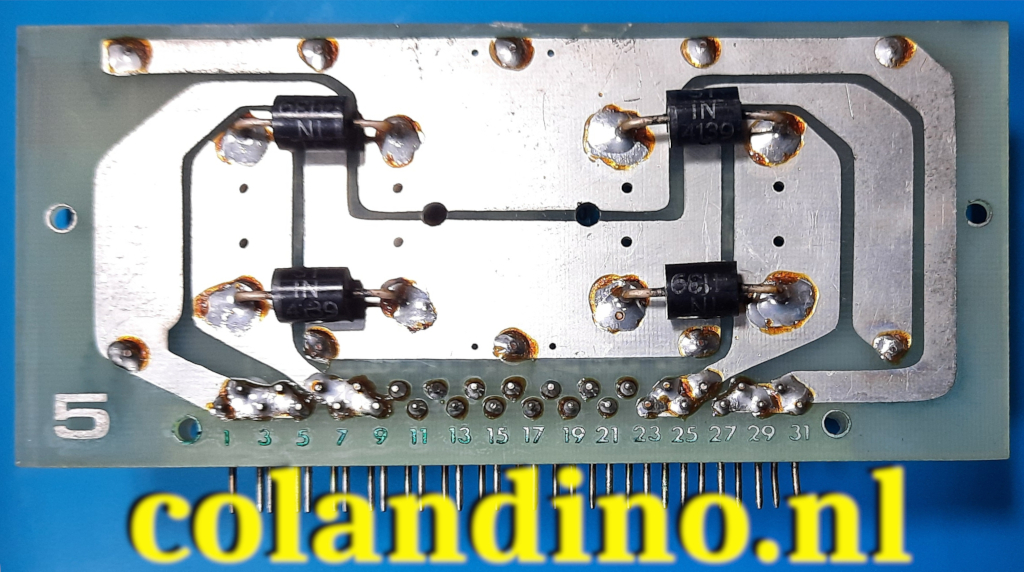

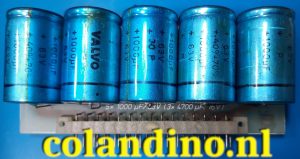

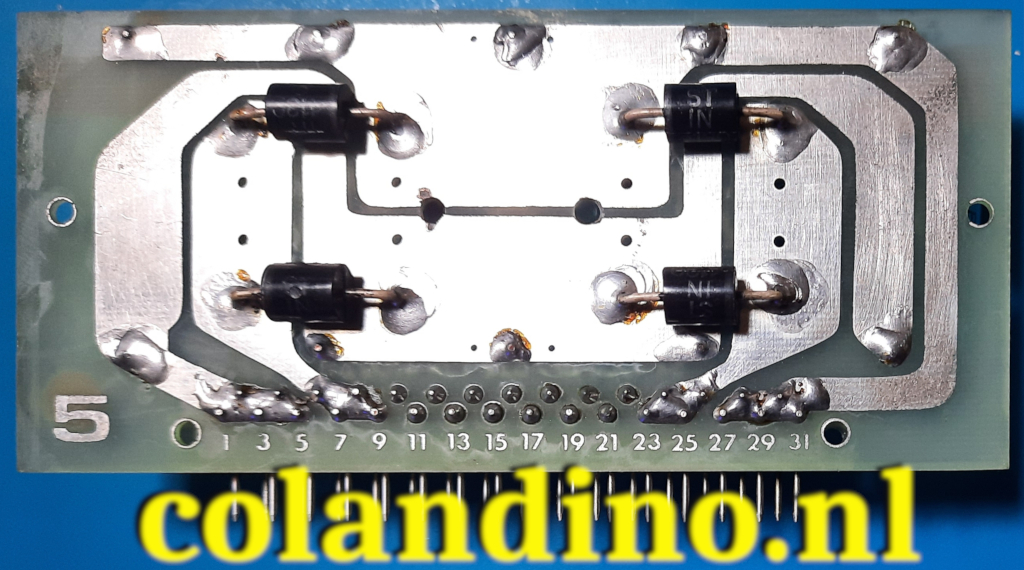

| Printplaat 5 – afbeeldingen en lijst van componenten |
BOM Print 5: (60 x 130 mm)
Didode 1N4139 4x
Axiale condensator VALVO 1000pF 63V 5x (of 3x 4700μF 16V) VALVO
31-pins male connector DIN 41612 type (waarschijnlijk model C of vergelijkbaar). Datasheet: Pin-header, 31-polig, DIN 41617, printplaat, haaks

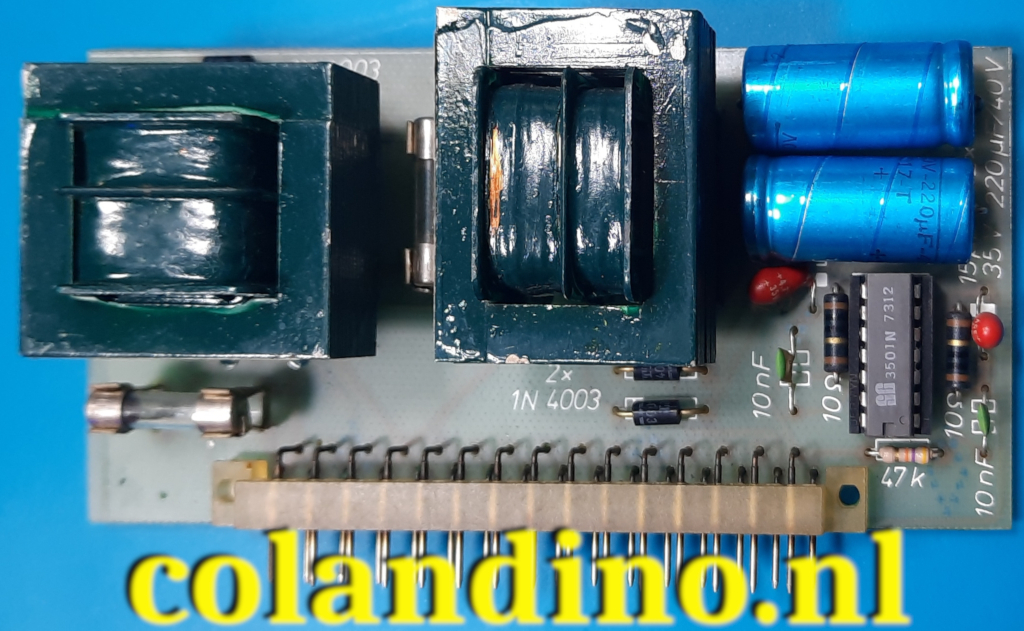

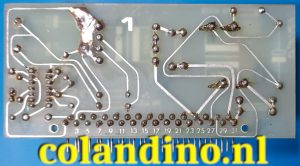

| Printplaat 6 – afbeeldingen en lijst van componenten |
BOM Print 6: (60 x 130 mm)
Zekering houder 2x
Diode 1N4003 2x
Weerstand 10 Ω 2x
Tantaalcondensator 15 pF 35V 2x
Tantaalcondensator 10 nF 2x
Axiaal condensator 220 μF 40V 2x
IC GS 3501N 7312
Printtransformator 955/02/4 959/02.075
Printtransformator 958/02/4 959/02.030
31-pins male connector DIN 41612 type (waarschijnlijk model C of vergelijkbaar). Datasheet: Pin-header, 31-polig, DIN 41617, printplaat, haaks

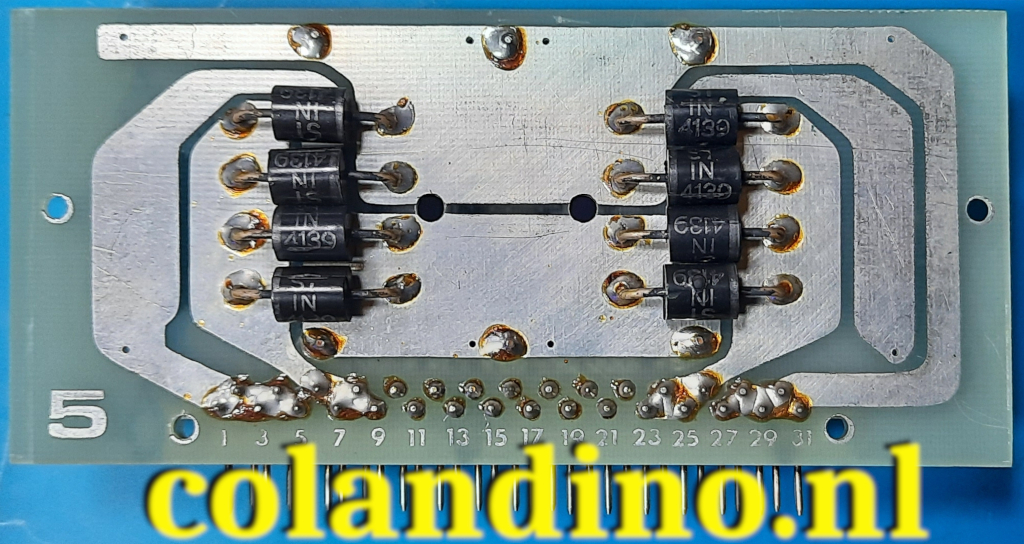

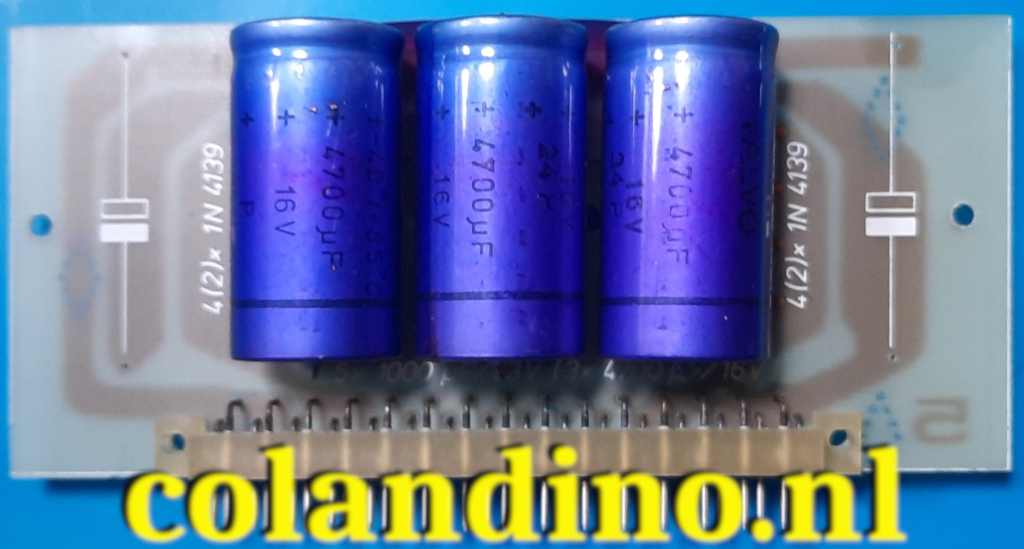

| Printplaat 7 – afbeeldingen en lijst van componenten |
BOM Print 7: (60 x 130 mm)
Didode 1N4139 4x
Axiale condensator VALVO 4700μF 16V 3x (of 5x 1000pF 63V) VALVO
31-pins male connector DIN 41612 type (waarschijnlijk model C of vergelijkbaar). Datasheet: Pin-header, 31-polig, DIN 41617, printplaat, haaks

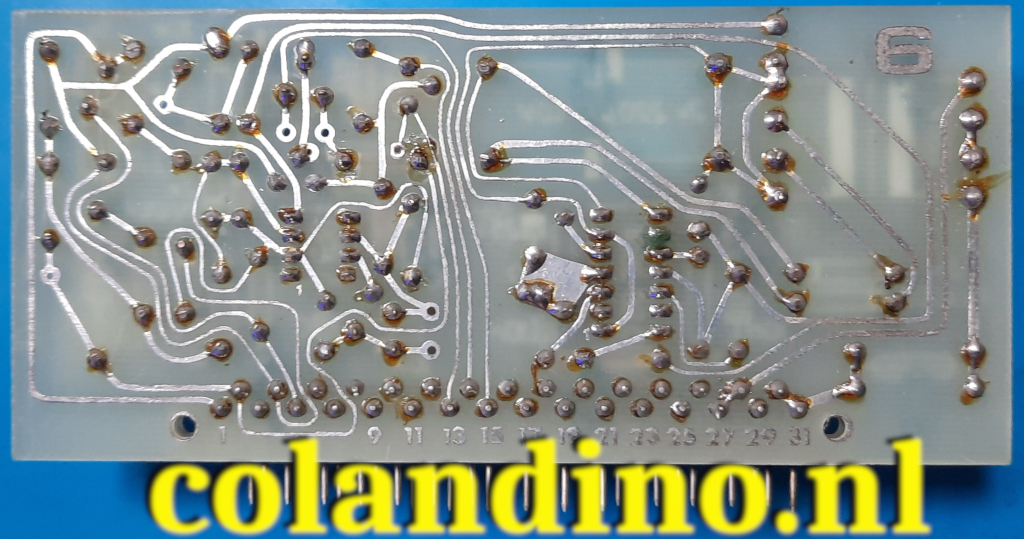

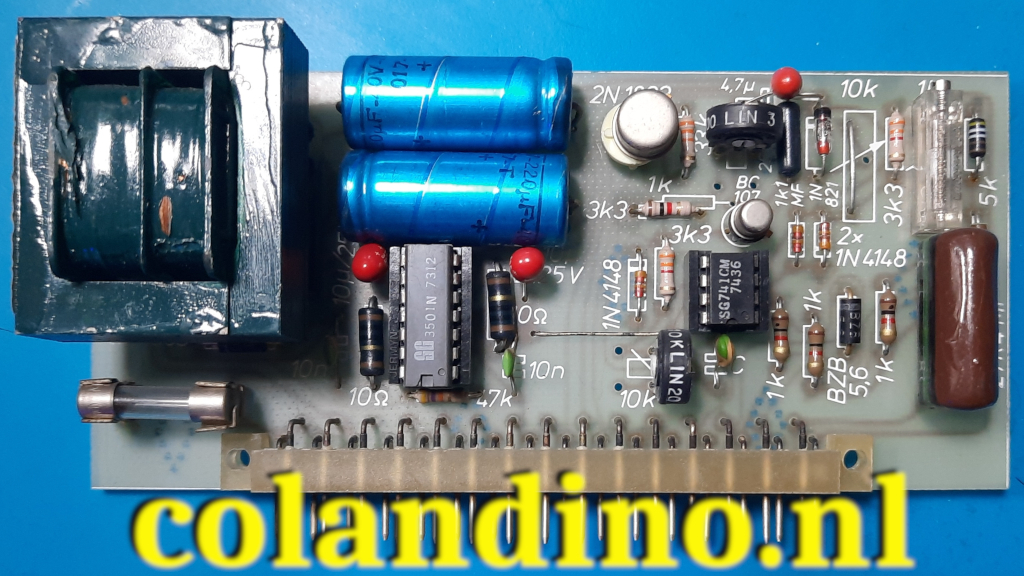

| Printplaat 8 – afbeeldingen en lijst van componenten |
BOM Print 8: (60 x 130 mm)
Printtransformator 958/02/4 959/02/030
Zekeringhouder (zekering M 0.1/2500)
Polyester condensator zwart/groen/zwart/oranje
IC SG741CM 7436 (vervanger zou LM741 kunnen zijn)
IC SG3501N 7312
Transistor BC107
Transistor 2N1893
Printplaattrimmer 90P R1K 7432
Printplaattrimmer 10K (niet aanwezig, is nu draadbrug)
Potmeter 500 LIN 3
Potmeter 10K LIN 20
Axiaalcondensator
Tantaalcondensator 4,7 u 35V 1x
Tantaalcondensator 10 n 2x
Tantaalcondensator 10 u 35V 2x
Diode 1N4148 3x
Diode 1N821 (is 1N823) 1x
Diode BZB 5,6
Weerstand 10 2x
Weerstand 1K 2x
Weerstand 3K3 3x
Weerstand 33K 1x
Weerstand 5K 1x
Weerstand? 1K1 MF RS63Y 1x
Weerstand 27K4 MF 1x
31-pins male connector DIN 41612 type (waarschijnlijk model C of vergelijkbaar). Datasheet: Pin-header, 31-polig, DIN 41617, printplaat, haaks

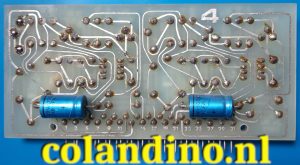

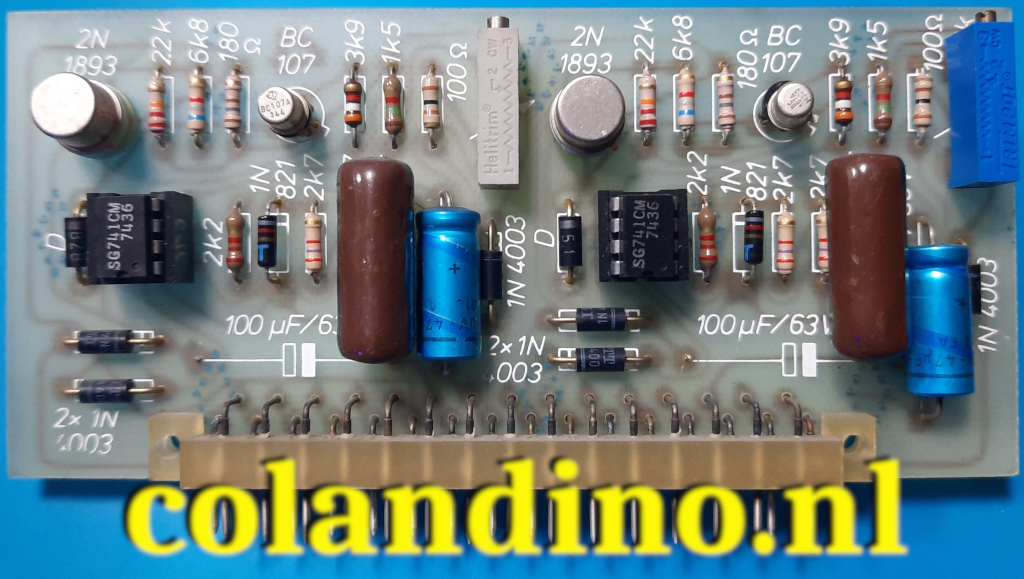

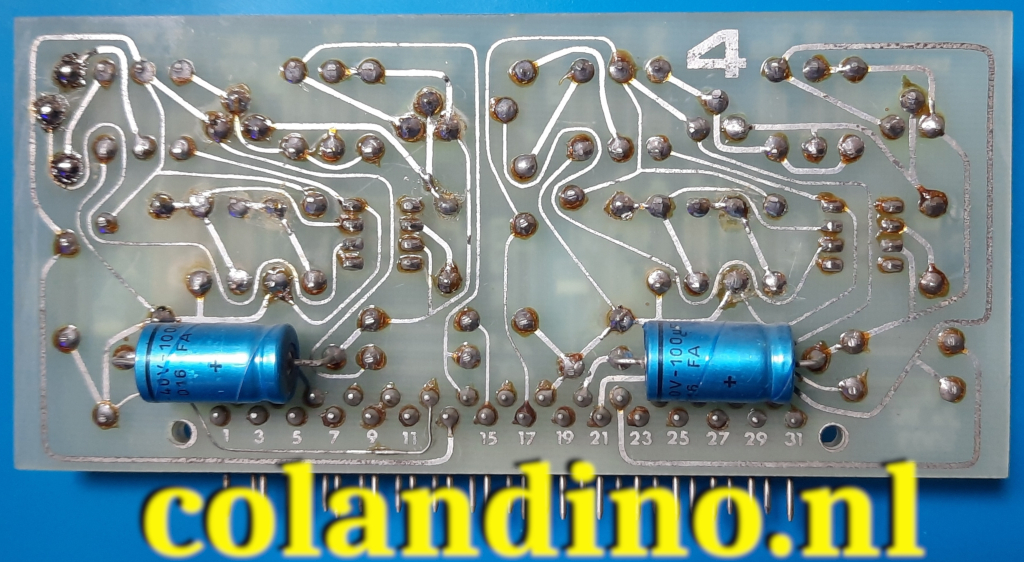

| Printplaat 9 – afbeeldingen en lijst van componenten |
BOM Print 9: (60 x 130 mm)
Transistor 2N1893 2x (NPN medium power transistor in a TO-39 metal package.)
Transistor BC107 2x
Trimmer Helitrim CW 1 – 3 89PR5K 1x
Trimmer Trimpot CW 1 – 3 3009P-1-502 5K 7715D 1x
Axiale condensator 47μF 40V 2x
Axiale condensator 100μF 40V 2x
Polyester condensator zwart/groen/zwart/oranje 2x
IC SC741CM 7436 2x
Diode 1N4003 6x
Diode BZB51
Zenerdiode 1N821 2x
Weerstand 100 Ω 2x
Weerstand 1K5 Ω 2x
Weerstand 3K9 Ω 2x
Weerstand 180 Ω 2x
Weerstand 6K8 Ω 2x
Weerstand 22K Ω 2x
Weerstand 2K7 Ω 4x
Weerstand 2K2 Ω 2x
31-pins male connector DIN 41612 type (waarschijnlijk model C of vergelijkbaar). Datasheet: Pin-header, 31-polig, DIN 41617, printplaat, haaks

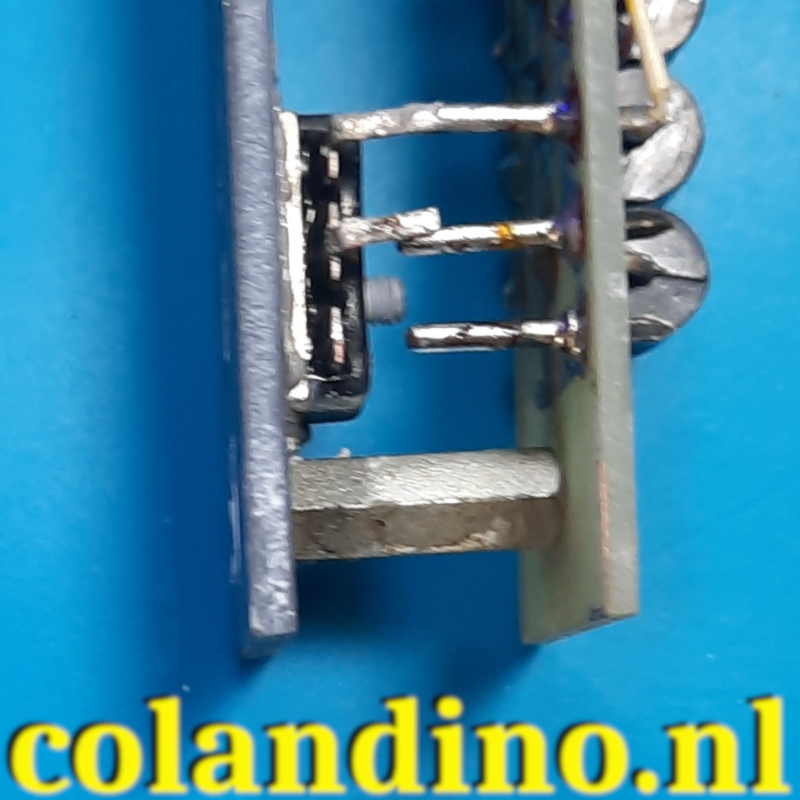

Koelblok print A |
Onderzoek en metingen leveren op: Een van de TIP3055 gaf geen component gevonden op de Peak Electronics atlas DCA75 pro, bij verwijderen bleek ook een van de pootjes afgebroken, echter uit het circuit kon ik deze wel meten, maar gaf deze niet alle verwachte resultaten, heb deze toch terug geplaatst (pootje gerepareerd natuurlijk) en deze op de lijst van te vervangen onderdelen geplaatst, wil niet gaan bestellen voor ik een complete lijst heb, de verzendkosten zijn killing….
Er is geen sluiting in deze BJT naar ground, we onderzoeken verder….
BOM Print A: (afmetingen: circa 30 x 200 mm)
Bovenkant:
Diode N14141 2x
Diode JT4002 4x
Weerstand kleur beige 471Ω 5% (gemeten: 401.64Ω)
Weerstand kleur donkerbruin 47Ω 5% (gemeten: 46.823Ω)
Weerstand kleur beige 470Ω 5% (gemeten: 400.40Ω)
Weerstand kleur donkerbruin 47Ω 5% (gemeten: 46.826Ω)
Onderkant:
Transistor M 441 MJE3055 2x
Transistor TIP3055 78497 3x
Weerstand KH16025 K R82 10% 3x
Weerstand KH208-8 5W R47 10% 3x
Koelblok print B |
BOM Print B: (afmetingen: circa 30 x 200 mm)
Bovenkant:
Diode N14141 2x
Diode JT4002 4x
Weerstand kleur beige 330Ω 5% (gemeten: 297.57Ω)
Weerstand kleur beige 330Ω 5% (gemeten: 46.909Ω)
Weerstand kleur donkerbruin 47Ω 20% (gemeten: 46.909Ω)
Weerstand kleur beige 471Ω 5% (gemeten: 366.21Ω)
Onderkant:
Transistor M 441 MJE3055 2x
Transistor TIP3055 78497 3x
Weerstand KH16025 K R82 10% 3x
Weerstand KH208-8 5W R47 10% 3x
Schema’s en diagrammen |
Helaas nog nergens iets van documentatie, schema’s of digrammen gevonden, wie heeft er nog iets liggen of weet waar te verkrijgen?
De storing |
Er zijn 2 van de 5 kanalen die geen spanning geven, maar ik heb ook eens veel te hoge spanningen gemeten.
Verdachte 1: SG3501N met date code 7312 (week 12 van 1973) dit is een zeer interessante vondst. Dit is namelijk een Dual Voltage Regulator, een voorloper van de moderne spanningsregelaars. Deze wil ik nader aan de tand voelen als ik er de tijd voor heb.
- Functie van de SG3501: (geproduceerd door Silicon General), dit was een van de eerste IC’s die specifiek ontworpen was om zowel een positieve als een negatieve spanning gelijktijdig te regelen. In een laboratoriumvoeding met meerdere kanalen wordt dit IC vaak gebruikt om de interne referentiespanningen of de voeding voor de 741 op-amps te genereren. Als dit IC defect is, krijgen de regelcircuits (de 741’s) geen stabiele werkspanning, wat verklaart waarom kanalen “doorvliegen” naar een veel te hoge spanning of helemaal niets doen.
- Dit onderzoeken is cruciaal voor de reparatie: Omdat de SG3501 twee spanningen tegelijk regelt, kan een defect in dit ene IC ervoor zorgen dat meerdere kanalen tegelijk uitvallen of ontregeld raken. Dit past bij de omschrijving dat er twee kanalen niet werken.
- Referentiepunt: Controleren van de uitgangsspanningen op de pinnen van de SG3501 (meestal pin 10 en 14 voor de uitgangen, maar de datasheet nog checken). Als deze spanningen niet symmetrisch zijn heb ik misschien de bron of een deel van het probleem gevonden.
- Vervangbaarheid: De SG3501 is al lang uit productie (obsolete). Mocht deze defect zijn, dan moet ik hem wellicht vervangen door moderne regelaars zoals de LM317/LM337 of een 7815/7915 combinatie. Dit gaat echter mijn kennis te boven denk ik, en wil absoluut niet gaan experimenteren of grote wijzigingen doorvoeren of printen gaan aanpassen in deze zeldzame vintage labvoeding.
Verdachte 2: De vermogenstransistors, In een lineaire voeding zitten de vermogenstransistors bijna altijd in serie met de uitgang.
- Kortsluiting: Als één van die transistors (waarschijnlijk de klassieke 2N3055 in een TO-3 metalen behuizing) is doorgeslagen, meet je de volle trafospanning op de uitgang.
Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon:
https://patreon.com/Colani
Suc6
Terry van Erp
