MECHANIC HX-T100 55G fijn soldeerdraad 183 °C Pb37% Sn63% tingehalte, hoge zuiverheid tindraad voor reparatie van mobiele telefoons. Goede soldeerbaarheid, isolatieweerstand, geen spatten en geen corrosie, laag smeltpunt en hoge helderheid soldeerverbinding. Geschikt voor reparatie van BGA-chips op moederborden van mobiele telefoons en reparatie van elektronische printplaten.
MECHANIC Sn63% Pb37% Rosin Core Tin Solder Wire For Repair
Samenstelling:
Model: MECHANIC HX-T100 fijn soldeerdraad.
Afmetingen: 0,2 mm, 0,3 mm, 0,4 mm, 0,5 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm.
Gewicht: 55 g
Smeltpunt: 183 °C
Tin (Sn): 63%
Lood (Pb): 37%
Vloeimiddel: 1,0-3,0%
CI (Vloeimiddel): <0,1%
Expansie: 75%
Wat is Pb/Sn-soldeer in elektronica? Hier proberen we om de betekenis van Pb/Sn-soldeer en andere details uit te leggen. We gaan ook dieper in op de belangrijkste eigenschappen ervan en hoe deze bijdragen aan de productie van hoogwaardige PCBA’s. Laten we beginnen met de definitie van soldeer.
Wat is soldeer in elektronica?
Soldeer in de elektronica-industrie is een laagsmeltende metaallegering voor het monteren van onderdelen aan printplatenHet bevestigt componenten permanent, maar zorgt er ook voor dat ze gemakkelijker te verwijderen zijn voor reparatie of herbewerking.
Het metaal smelt bij een lagere temperatuur dan de onderdelen die het aan elkaar hecht, waardoor het montageproces veilig is. De legering is ook verkrijgbaar in verschillende vormen, zoals draad, pasta, folie en staven.
Het type soldeer dat u gebruikt, hangt af van of u handmatig of geautomatiseerd soldeert. Industrieel soldeer is meestal een pasta die bestaat uit soldeerbolletjes die in vloeimiddel zijn gesuspendeerd.
Betekenis van Pb/Sn-soldeer
Pb Sn staat voor lood en tin in de PCB-elektronicaproductie. Pb is het chemische symbool voor lood, een dicht metaal met een relatief laag smeltpunt van ongeveer 320 °C. Sn daarentegen staat voor tin, een glanzend, lichtgewicht metaal dat smelt bij ongeveer 232 °C.

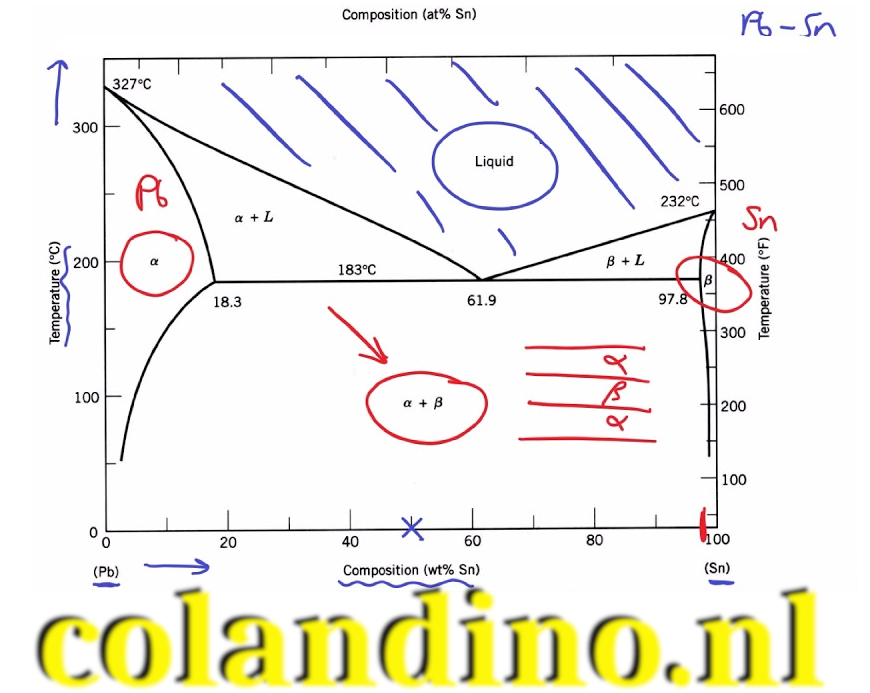

Door de twee metalen te mengen ontstaat een legering die al bij een veel lagere temperatuur, tussen 180 °C en 190 °C, vloeibaar wordt. Het exacte smeltpunt hangt af van de specifieke verhoudingen tin en lood in de legering.
De Pb/Sn-legering voor elektronica is doorgaans 60Sn40Pb of 63Sn37Pb. Deze verhoudingen vormen de combinaties die de beste resultaten opleveren voor soldeerdoeleinden.
Het 63/37 tin-lood soldeer is eutectisch, wat betekent dat het één smelt- en stolpunt heeft. De 60/40-verhouding is dat niet, en de smelttemperatuur varieert van 183 °C tot 190 °C.
Samenstelling van Pb/Sn-soldeer
Lood-tinlegeringen bevatten de twee primaire metalen tin en lood. Het soldeermateriaal bevat ook andere componenten die nodig zijn voor het soldeerproces. Laten we hieronder elk component bekijken, inclusief de eigenschappen die het aan de mix toevoegt.
Pb-gehalte
Het loodpercentage varieert, waarbij 40% en 37% het meest voorkomen. De loodlegering met 40% lood was jarenlang het populairst. Tegenwoordig biedt 37% een beter percentage voor de meeste soldeerbehoeften.
Lood verlaagt het smeltpunt van de legering. Het verbetert ook de vloei- en bevochtigingseigenschappen. Bovendien helpt het voorkomen dat tin snorharen vormt.
Sn-inhoud
Net als lood varieert de hoeveelheid tin afhankelijk van de gewenste eigenschappen. De meest voorkomende verhouding is 60% en 63%. De traditionele legering bestaat voor 60% uit tin, terwijl de moderne legering dit percentage verhoogt tot 63%.
Tin is zacht en vervormbaar. Het is ook corrosiebestendig. Door zijn aanwezigheid is de legering bruikbaar als zacht, laagsmeltend materiaal voor het bevestigen van PCB-componenten.
Andere bestanddelen
Het Sn/Pb-soldeer bevat ook vloeimiddel, een organisch materiaal dat de soldeeroppervlakken reinigt. Het verwijdert oxidatie en verbetert de bevochtiging. Vloeimiddel bevat ook voorkomt dat de oppervlakken oxideren in de soldeertemperaturen.
