Mechanic soldeertin Sn/Pb met flux kern

Geplaatst op 5 mei, 2025 11:24 door colani Reactie

Mechanic soldeertin Sn/Pb met flux kern

Mechanic Sn / Pb HX-T100 soldeertin met harskern core per 100g verkrijgbaar in de diameters: 0.3mm, 0.4mm, 0.5mm, 0.6mm, 0.8mm, 1mm en 1.2mm

MECHANIC HX-T100 55G fijn soldeerdraad 183 °C Pb37% Sn63% tingehalte, hoge zuiverheid tindraad voor reparatie van mobiele telefoons. Goede soldeerbaarheid, isolatieweerstand, geen spatten en geen corrosie, laag smeltpunt en hoge helderheid soldeerverbinding. Geschikt voor reparatie van BGA-chips op moederborden van mobiele telefoons en reparatie van elektronische printplaten.

MECHANIC Sn63% Pb37% Rosin Core Tin Solder Wire For Repair

Samenstelling:

Model: MECHANIC HX-T100 fijn soldeerdraad.
Afmetingen: 0,2 mm, 0,3 mm, 0,4 mm, 0,5 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm.
Gewicht: 55 g
Smeltpunt: 183 °C
Tin (Sn): 63%
Lood (Pb): 37%
Vloeimiddel: 1,0-3,0%
CI (Vloeimiddel): <0,1%
Expansie: 75%

Eigenschappen:

Lees verder → Bericht ID 8747

Gerelateerde berichten:

Multicore M7 Ersin 5 Core Solder 60/40 0.7mm Diameter – 0.7mm Diameter Filters voor soldeerrook afzuiging De betekenis van Pb/Sn-soldeertin in elektronica Rookafzuiging bij het solderen Zelf flux maken

📂Dit bericht is geplaatst in Solderen 📎en getagd Core flux hars harskern HX-T100 kern lead lood Mechanic Pb Sn Sn/Pb soldeer soldeertin tin
Flux review

Geplaatst op 25 mei, 2023 14:44 door colani Reactie
Deel 1

We hebben vier verschillende soorten flux uit de werkplaats gebruikt en getest met surface mount-onderdelen. Vloeibare flux, fluxpasta, spuitflux en een fluxmarker zijn allemaal getest. We hebben elk gebruikt om een 0805-weerstand en enkele pinnen van een QFP-IC met een pitch van 0,5 mm aan een xQFP-protoboard te solderen.
- Edsyn flux in een spuit
- Sjaaks vloeibare flux van Akihabara
- Kester #951 fluxmarker
- Soldeerpasta van een lezer in Spanje
Onze voorkeuren in volgorde zijn:
1. Fluxspuit – zeer gemakkelijk te gebruiken, weinig dampen, soldeer vloeit erg goed
2. Vloeibare flux – we waren verrast dat een vloeibare flux zo goed werkte, het had nummer 1 kunnen zijn als er minder dampen waren ontstaan
3. Fluxpasta (waarschijnlijk op basis van hars) – dik en viskeus, hield het soldeer waar we het nodig hadden
4. Helemaal geen flux – prima voor passieve onderdelen zoals weerstanden en condensatoren, moeilijker te gebruiken op de QFP-chip
5. Kester fluxmarker – over het algemeen was dit slechter dan helemaal geen flux
Bron: http://dangerousprototypes.com

Deel 2

FL22
Solder Flux, No Clean, Soldering, Syringe, 5 ml, 10 g

Onze dagelijkse Edsyn FL-22 neemt het op tegen twee AMTECH spuitvloeimiddelen in de TQFP-arena. Voor de lol hebben we ook geprobeerd te solderen met scherven van een massief harsblok. Ontdek welke vloeimiddel de beste is.
- Edsyn FL22, onze dagelijkse favoriete spuitvloeimiddel
- AMTECH “USA” NC-559-ASM-TPF(UV)
- AMTECH “China” made RMA-223

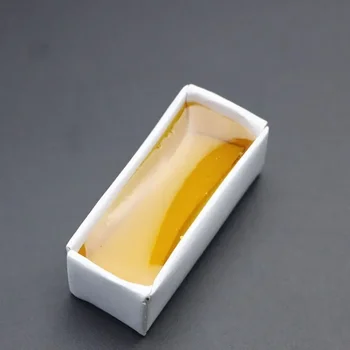

- Vlokken van een massief harsblok
Bron: http://dangerousprototypes.com

Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon:
https://patreon.com/Colani

Suc6
Terry van Erp

Gerelateerde berichten:

Multicore M7 Ersin 5 Core Solder 60/40 0.7mm Diameter – 0.7mm Diameter Zelfbouw rookafzuiger voor soldeerwerk 2020 02 Zelfbouw rookafzuiger voor soldeerwerk 2020 01 Filters voor soldeerrook afzuiging Zelf flux maken
📂Dit bericht is geplaatst in Solderen 📎en getagd Amtech Edsyn flux hars review rosin test
Zelf flux maken

Geplaatst op 25 mei, 2011 14:31 door colani Reactie
Benodigheden:

Doe je harskristallen/scherven in een fles die je kunt afsluiten. Vul slechts tot halverwege met 99%+ IPA, doe het deksel erop. Sluit je IPA-bron af zodra je hebt gegoten. Wanneer de hars is opgelost, voeg je meer scherven toe. Laat oplossen. Als je een verzadigingspunt bereikt en je container niet vol is, voeg dan nog een paar scherven en een beetje meer van je 99%+ IPA toe.

Je flux bij het bereiken van verzadiging is misschien iets te viskeus en een zeer kleine hoeveelheid IPA kan worden toegevoegd om de viscositeit tot een gewenst niveau te verlagen.

Harsflux heeft zijn toepassingen en is goedkoop, maar enigszins tijdrovend om te maken. Het heeft een zeer beperkt gebruik en is een veel voorkomende flux die je beter kunt vermijden bij het werken met micro-elektronica. Ongereinigde harsflux droogt op en zal vocht uit de lucht gebruiken om milde zuren te creëren.

Patenten:

Uit wat onderzoek blijkt dat er een verlopen patent is van een eenvoudig Flux / vloeimiddelrecept:
- Isopropylalcohol (60-70% gewicht)
- Waterwitte hars (30-40% gewicht)
- Glycerine (2-3% gewicht)
- Kationogene fluorkoolstofsurfactant (0,01-1% gewicht)
Vloeibaar of pasta
- Vloeibaar vloeimiddel wordt geproduceerd met een concentratie van 20-65% hars; bij een concentratie van 65-80% hars ontstaat een pasta-vloeimiddel.
NC flux

NC-flux, (No Clean) flux voor een betere definitie, is flux die je niet hoeft te reinigen, maar die je altijd wel wilt reinigen, net als alle fluxen.

Koop op Aliexpress en steun dit kanaal

Zie ook de Flux review

Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon:
https://patreon.com/Colani

Suc6
Terry van Erp
