• Tag Archieven AC/DC

  • Het AC/DC-, DC/DC- en EMC-kennisboek

    Geplaatst op door colani Reactie

    De functie van een vermogensomvormer is om aan een of meer van de volgende eisen te voldoen:

    • De secundaire belasting afstemmen op de primaire voeding
    • Isolatie bieden tussen primaire en secundaire circuits
    • Bescherming bieden tegen de gevolgen van storingen, kortsluitingen, transiënten of oververhitting
    • Voldoen aan de wet- en regelgeving inzake veiligheid, prestaties en elektromagnetische compatibiliteit (EMC)

    De RECOM-boeken over AC/DC, DC/DC en EMC bieden een gedetailleerde introductie tot AC/DC-voedingen, geïsoleerde en niet-geïsoleerde DC/DC-omvormers en de theorie en praktijk van elektromagnetische compatibiliteit (EMC). De drie boeken behandelen diverse omvormertopologieën, feedbacklussen (analoog en digitaal), testen en meten, beveiliging, filtering, betrouwbaarheid, AC-theorie, arbeidsfactorcorrectie, EM-theorie, signaalkoppeling, antennes en ontwerpvoorschriften voor signaalintegriteit. Ze leggen ook uit hoe te ontwerpen conform de internationale normen voor industriële, medische en verlichtingsveiligheid, inclusief EMC.

    Het niveau is noodzakelijkerwijs technisch, maar begrijpelijk voor ingenieurs, ontwerpers en studenten. RECOM biedt ook gratis online e-learningcursussen aan, gebaseerd op de inhoud van deze boeken. Deze cursussen geven een kort overzicht van enkele essentiële onderwerpen, gevolgd door een korte zelftest om het begrip van de cursist te controleren.

    DC/DC Book of Knowledge - DC/DC Boek der Kennis
    DC/DC Book of Knowledge – DC/DC Boek der Kennis

    DC/DC Book of Knowledge – DC/DC Boek der Kennis

    Download het: DC/DC Book of Knowledge

    Hoofdstuk 1: Stroomregeling
    Dit hoofdstuk biedt een uitgebreid overzicht van DC/DC-voedingstopologieën: lineaire en schakelende regelaars, buck-, boost- en buck-boost-omvormers en flyback-, forward- en push-pull-topologieën. Als u het verschil wilt weten tussen een SEPIC en een ZETA, moet u dit hoofdstuk lezen!

    Hoofdstuk 2: Terugkoppeling
    Terugkoppeling is essentieel voor elk stabiel systeem. Hoe kan ik mijn analoge of digitale voeding zo ontwerpen dat deze snel reageert op plotselinge veranderingen in belasting of ingangsspanning, maar stabiel blijft wanneer de belasting constant is? En waarom moet ik me zorgen maken over de stabiliteit van het rechter halfvlak?

    Hoofdstuk 3: Datasheetparameters begrijpen
    Lees bij twijfel de datasheet! Dit hoofdstuk legt uit wat alle parameters betekenen, zodat uw DC/DC-ontwerp zich gedraagt ​​zoals u verwacht. Wat is de worstcaseprestatie die ik kan verwachten?

    Hoofdstuk 4: Bescherming van DC/DC-omvormers
    Voorkomen is beter dan genezen. Hoe bescherm ik mijn DC/DC-omvormer en hoe kan mijn DC/DC-omvormer mijn toepassing beschermen? Lees dit, anders krijg je spijt!

    Hoofdstuk 5: Invoer- en uitvoerfiltering
    Invoer- en uitvoerfiltering is een van de belangrijkste en tegelijkertijd minst begrepen aspecten van elk DC/DC-omvormerontwerp. Scheid de common-mode van de differentiële modus en je hoeft je geen zorgen meer te maken over rimpeling.

    Hoofdstuk 6: Veiligheid
    Veiligheid staat voorop. Dit hoofdstuk beschrijft de gevaren, risico’s en tegenmaatregelen die je moet kennen om een ​​veilig ontwerp te maken dat voldoet aan de wettelijke eisen. Zorg voor de juiste kruipafstanden en spelingen en je ontwerp kan de veiligheidscertificering in één keer halen.

    Hoofdstuk 7: Betrouwbaarheid
    Alle fabrikanten beweren dat hun product betrouwbaar is, maar hoe ontwerp je voor een hoge betrouwbaarheid? Ontdek welke factoren de levensduur van DC/DC-omvormers het meest beïnvloeden.

    Hoofdstuk 8: LED-eigenschappen
    Power-LED’s voor verlichting werken het best met een constante stroomvoorziening, niet met een constante spanning. Hoe bescherm je je LED’s tegen overbelasting of oververhitting? En wat is beter: analoog of PWM-dimmen?

    Hoofdstuk 9: Toepassingsideeën voor DC/DC-omvormers
    Dit hoofdstuk bevat een verzameling tips en trucs voor DC/DC-omvormers die elke ontwerper nuttig kan vinden: Hoe kan ik het uitgangsvermogen verdubbelen? Kan ik DC/DC-omvormers in serie schakelen? Hoe kan ik de isolatie verbeteren?

    Hoofdstuk 10: Magnetisme
    Het hart van een DC/DC-omvormer is de magnetische component. Dit hoofdstuk neemt u mee door het hele ontwerpproces, van het kiezen van de juiste magnetische kern en topologie tot het omgaan met verliezen en het beheersen van lekinductanties en -capaciteiten.

    Hoofdstuk 11: Geavanceerde assemblage en verpakking
    Het nieuwe 3DPP®-hoofdstuk onderzoekt de verschillende methoden en technieken die tot deze paradigmaverschuiving hebben geleid. Nieuwe verpakkingstechnologieën hebben de vermogensdichtheid meer dan verdubbeld, waardoor een complete 15W-omvormer in 3x3x1,5 mm nu mogelijk is.

    AC/DC Book of Knowledge - AC/DC Boek der Kennis
    AC/DC Book of Knowledge – AC/DC Boek der Kennis

    AC/DC Book of Knowledge – AC/DC Boek der Kennis

    Download het: AC/DC Book of Knowledge

    Hoofdstuk 1. Een historische inleiding
    Heb je je ooit afgevraagd waarom we netspanningen van 115 VAC of 230 VAC hebben, of 50 Hz of 60 Hz? Wie heeft deze getallen eigenlijk gekozen? Dit hoofdstuk legt de geschiedenis van de ontwikkeling van wisselstroom uit.
    Lees verder → Bericht ID 43198

    Gerelateerde berichten:

    Cisin's TV Radio Tube Substitution V.12Boekenkast Default ThumbnailBernards and Babani Default ThumbnailHobbyboeken elektrotechniek Default ThumbnailRadio Shack boeken Practical Television MagazinePractical Television Magazine

    📂Dit bericht is geplaatst in Boeken Voedingen 📎en getagd

  • Voltage / Spanning meten met een oscilloscoop

    Geplaatst op door colani Reactie

    Spanningsmeting vormt de kern van het testen en oplossen van problemen met elektronica. Het beheersen van deze vaardigheid is cruciaal voor zowel ingenieurs als technici. In deze handleiding onderzoeken we hoe je effectief een oscilloscoop kunt gebruiken om spanning te meten. We geven stapsgewijze instructies en praktische tips om nauwkeurige en inzichtelijke resultaten te garanderen.

    De basisprincipes begrijpen:
    Voordat je je verdiept in spanningsmeting met een oscilloscoop, is het essentieel om de basiscomponenten en -principes te begrijpen. Een oscilloscoop bestaat uit ingangskanalen, verticale en horizontale bedieningselementen, triggerinstellingen en weergaveopties. Deze werken allemaal samen om elektronische signalen vast te leggen en te visualiseren.

    Stapsgewijze handleiding voor spanningsmeting:
    Lees verder → Bericht ID 43198

    Gerelateerde berichten:

    FNIRSI 5012H Handheld OscilloscoopFNIRSI 5012H Oscilloscoop Veilig werken met 230VVeilig werken met 230 V Gelijk & wisselstroom AC/DCGelijk en wisselstroom Stroom Default ThumbnailMultimeter uitleg

    📂Dit bericht is geplaatst in Ocilliscoop 📎en getagd

  • Aarding, aarde en elektrische veiligheid

    Geplaatst op door colani Reactie
    Aarding, aarde en elektrische veiligheid
    Aarding, aarde en elektrische veiligheid

    De hoofdstukken:

    • Elektrische veiligheid
    • Aardebedrading
    • Aardlekschakelaar of aardlekautomaat
    • Nul naar aardeverbinding in omvormers en in omvormer/acculaders
    • Mobiele installaties
    • Isolatie en aarding van apparatuur
    • Systeemaarding
    Aarding vormt een gemeenschappelijk retourpad voor elektrische stroom in een stroomkring. Het wordt gemaakt door het nul punt van een installatie te verbinden op de algemene massa van de aarding of een chassis. Aarding is nodig voor elektrische veiligheid en het maakt ook een referentiepunt in een circuit waaraan spanningen worden gemeten.

    Over het algemeen zijn er 3 soorten aarding, namelijk:

    1. Aarde
    2. Chassis aarding
    3. Aarding
    3 soorten aarding
    3 soorten aarding
    • Aarding is een rechtstreekse fysieke verbinding met de aarde. Dit wordt gewoonlijk uitgevoerd door een koperen stang (aardpen) in de grond te duwen. Maar afhankelijk van leeftijd en plaats van het systeem kan dit ook een koperen plaat of koperen strook, begraven in de grond, zijn of het waternetwerk of waterbuizen in een huis. ·
    • Chassis aarding is een aansluiting op een metalen chassis zoals dat van een voertuig of de metalen romp van een boot. Het kan ook de metalen behuizing van elektrische apparatuur zijn. ·
    • Aarding is een algemeen referentiepunt in een circuit waarop spanningen gemeten worden. Als resultaat kan spanning boven het aardpotentiaal (positief) of onder het aardpotentiaal (negatief) zijn.
    Aardpen van koper
    Aardpen van koper

    Elektrische veiligheid

    Elektriciteit is gevaarlijk, het kan een persoon doden, verwonden of verbranden. Het is de stroom dat het gevaarlijkste deel van elektriciteit is. Een kleine hoeveelheid stroom die door een persoon gaat kan al zeer gevaarlijk zijn. Zie de onderstaande tabel.
    Elektrische stroom (1-seconde contact) Fysiologische effecten
    1 mA Drempel van het voelen van een tintelende sensatie.
    5 mA Aanvaard als maximale ongevaarlijke stroom.
    10 – 20 mA Begin van aanhoudende spiercontractie (“kan niet loslaten”-stroom).
    100 – 30 mA Ventrikelfibrillatie, dit is fataal als het aanhoudt. De ademhalingsfunctie gaat door.
    6 A Aanhoudende ventrikelfibrillatie gevolgd door een normaal hartritme (defibrillatie). Tijdelijke ademhalingsverlamming en mogelijk brandwonden.
    Stroom loopt zodra een stroomkring gesloten wordt. Stelt u zich bijvoorbeeld twee losse wisselstroomdraden voor, een fase en een nul draad. Als de draden daar maar gewoon hangen, dan loopt er geen stroom omdat het stroomkring niet gesloten is. Maar zodra u met de ene hand de fase aanraakt en met de andere hand de nul draad, hebt u destroomkring gesloten en stroomt de elektriciteit van de fase, via uw lichaam en via uw hart, terug naar de nul draad. De stroom zal blijven lopen tot de zekering doorbrandt, maar tegen die tijd bent u waarschijnlijk al dood.
    Blootliggende elektrische bedrading.
    Blootliggende elektrische bedrading.

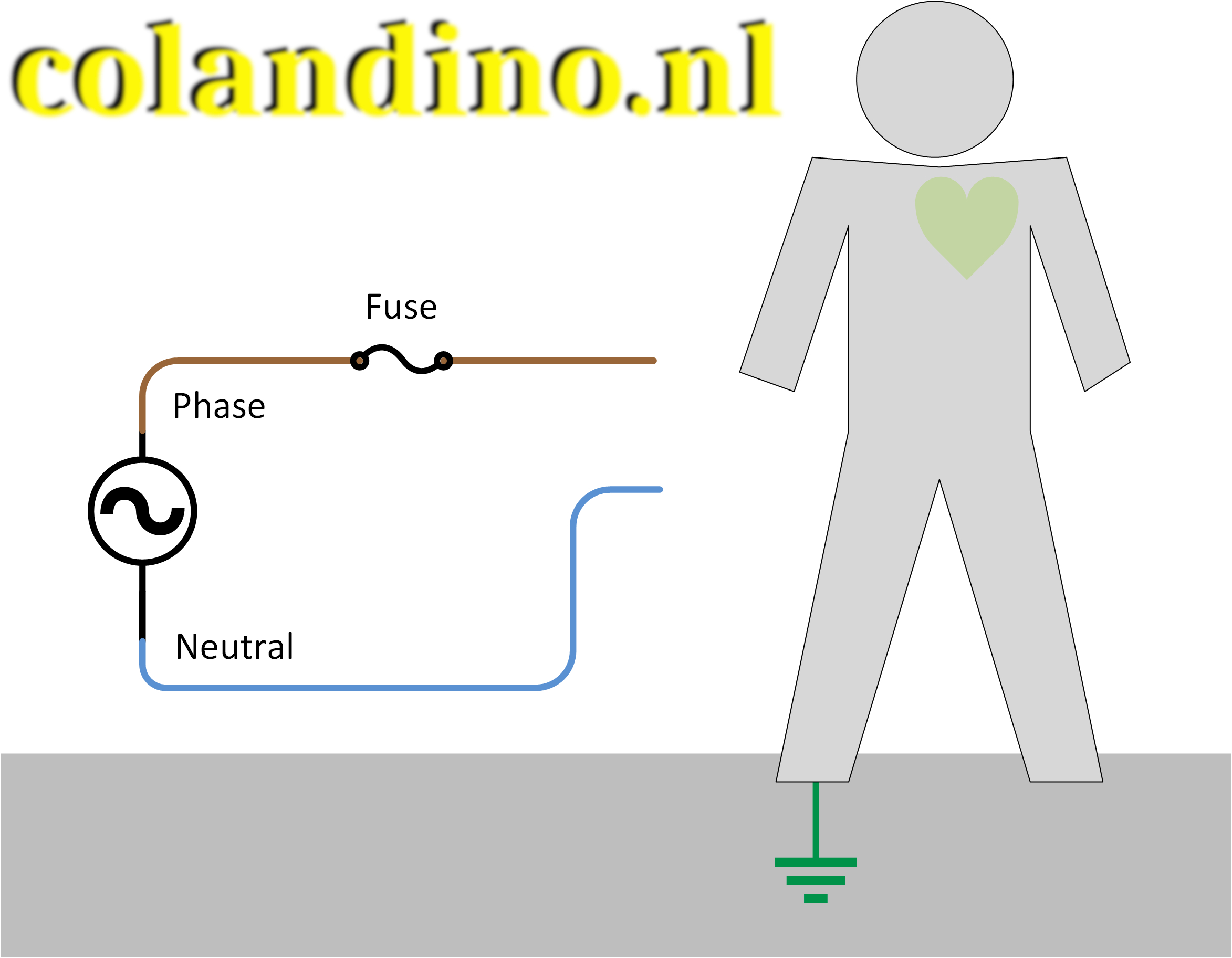

    De stroomkring is niet gesloten en de stroom kan niet lopen.
    De stroomkring is niet gesloten en de stroom kan niet lopen.

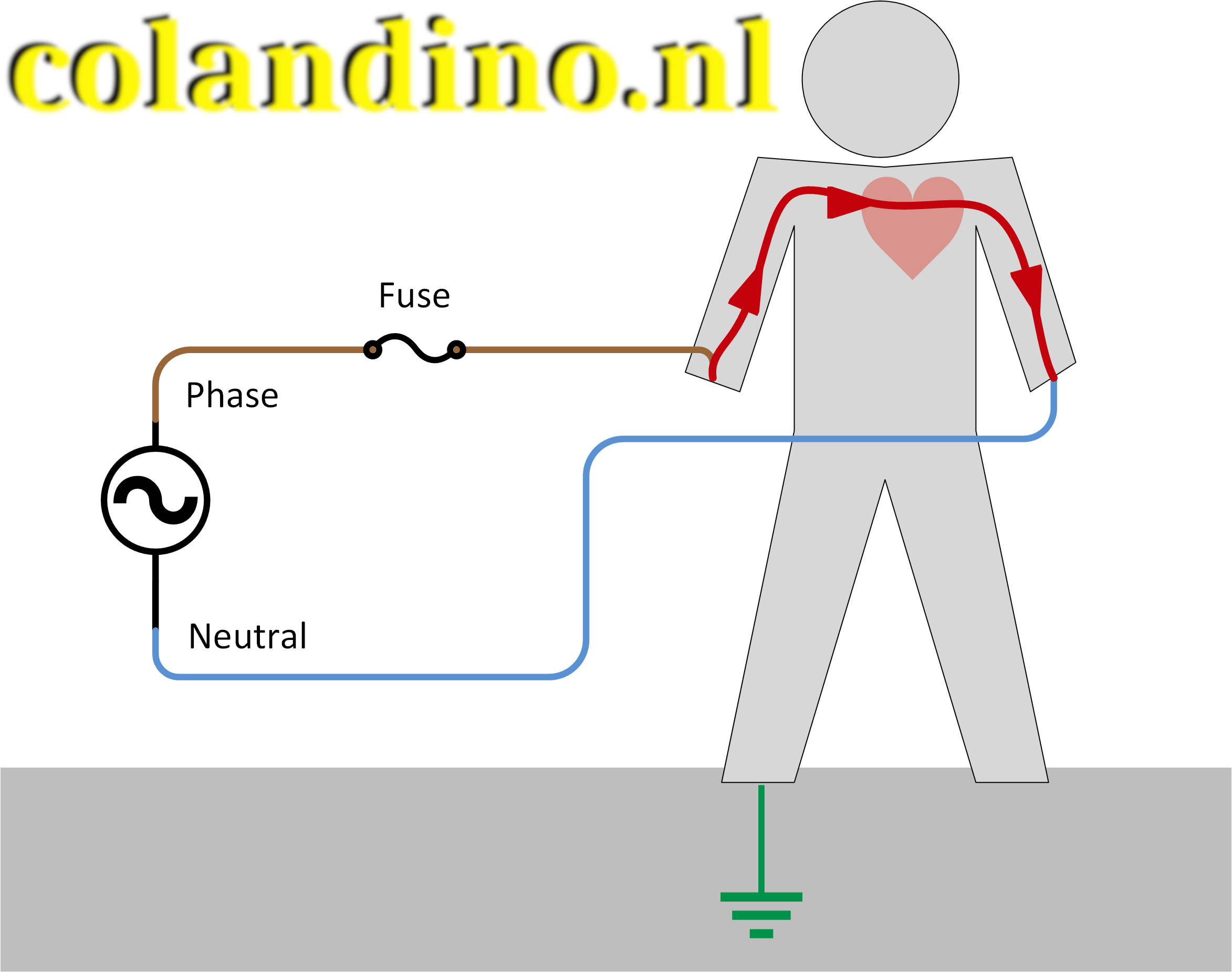

    De stroomkring is gesloten en er zal een stroom lopen.
    De stroomkring is gesloten en er zal een stroom lopen.
    Blootliggende elektrische bedrading. De stroomkring is niet gesloten en de stroom kan niet lopen. De stroomkring is gesloten en er zal een stroom lopen.
    Naast het tegelijkertijd aanraken van een nul en een fase draad, is er nog een andere manier waarop een onveilige situatie kan ontstaan en dat is als de stroom via de aarde stroomt. Dit komt vaker voor dan dat iemand tegelijkertijd een fase- en een nulgeleider aanraakt. De nul aansluiting is op een bepaald punt aangesloten op aarde. Dit kan in de huisinstallatie, in het distributienetwerk of bij de aggregaat (het sterpunt) zijn.

    Als er een storing optreedt in elektrische apparatuur, kunnen de metalen onderdelen aan de buitenkant van die apparatuur onder spanning komen te staan. Dit kan komen doordat er een interne kortsluiting is tussen interne delen onder spanning en de metalen behuizing van de apparatuur. Denk bijvoorbeeld aan een defecte wasmachine. Een storing kan veroorzaakt zijn door een elektrische fout, mechanische schade of beschadigde elektrische draden die de metalen behuizing van de elektrische apparatuur raken.

    Op het moment dat u de defecte wasmachine aanraakt, stroomt er elektriciteit van fase naar de metalen behuizing, via u, naar aarde. Vanaf de aarde stroomt de elektriciteit dan naar de nul van het elektriciteitsnet. De stroomkring is compleet. Elektriciteit blijft lopen tot de zekering in het elektriciteitsnet gesprongen is. Maar zoals in de vorige situatie bent u wellicht al dood.

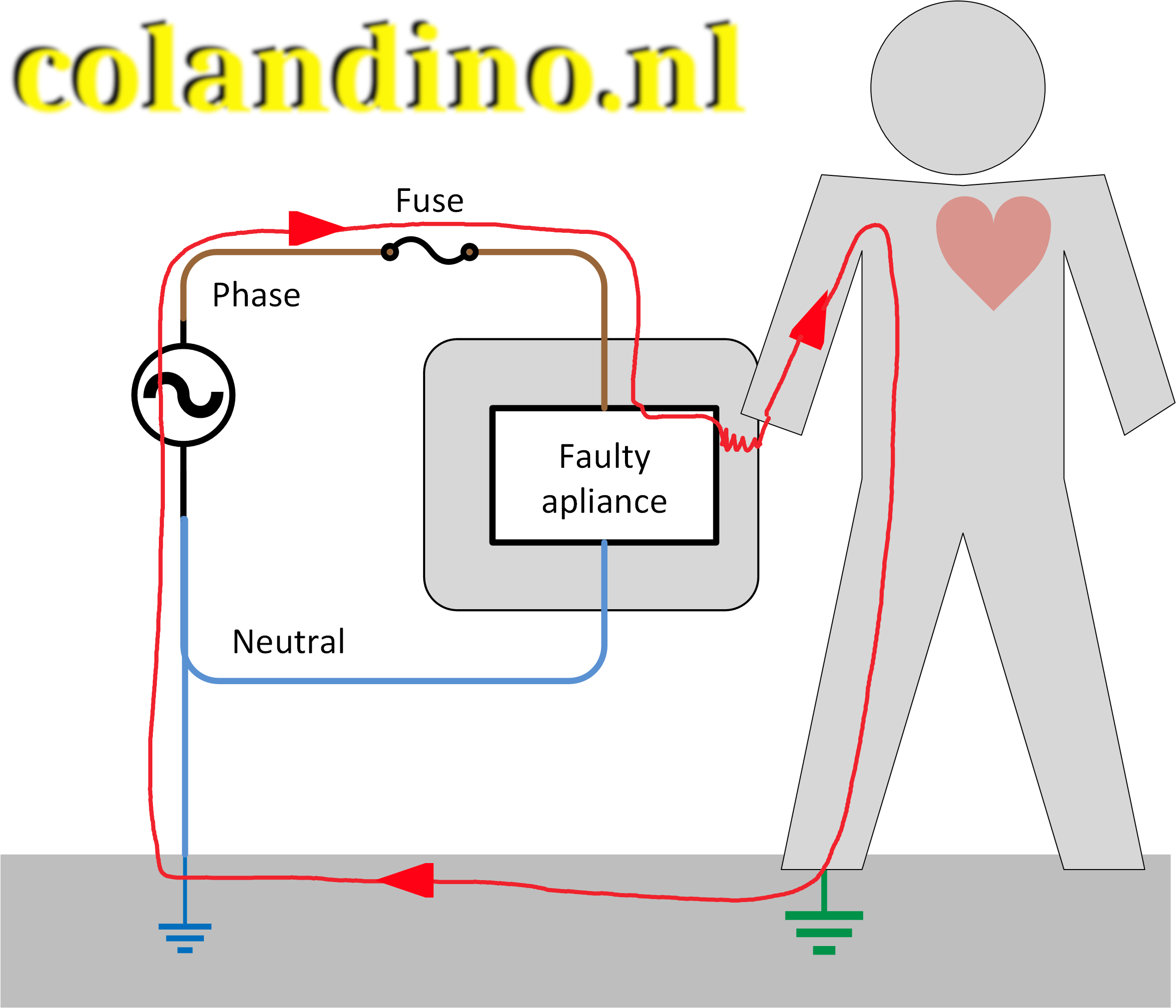

    Aanraken defecte on-geaarde apparaten is dodelijk
    Aanraken defecte on-geaarde apparaten is dodelijk

    Om elektrische installaties veiliger te maken is de aardgeleider geïntroduceerd. De aardedraad verbindt de metalen behuizing met de aarde.

    Als u nu de defecte apparatuur aanraakt, stroomt de elektriciteit naar de aardedraad in plaats van naar u. De reden hiervoor is dat elektriciteit de weg van de minste weerstand neemt. Het pad via u en de aarde biedt meer weerstand dan via de aardedraad. Maar wees u ervan bewust dat er nog steeds een zeer kleine hoeveelheid stroom via een persoon kan lopen. Een stroom die groter is dan 30 mA kan al gevaarlijk zijn.

    Houd er rekening mee dat alleen een aardedraad niet voldoende is. Een aardlekbeveiliging is ook nodig in een installatie. Raadpleeg hoofdstuk Aardlekschakelaar of aardlekautomaat voor meer informatie.
    Aanraken van een geaard defect apparaat is een stuk veiliger, maar nog steeds gevaarlijk
    Aanraken van een geaard defect apparaat is een stuk veiliger, maar nog steeds gevaarlijk
