Met compacte LCR-meters in pincetvorm kunnen kleine SMD-componenten gemakkelijk worden gecontacteerd of zelfs op het bord worden gesoldeerd. Dit maakt ze een praktisch hulpmiddel voor snelle probleemoplossing.
Naast klassieke LCR meetfuncties (inductie, capaciteit en weerstand) biedt de Zoyi ZT-MD2 ook een spanningsmeting tot ± 32 V en een geïntegreerde functiegenerator. Er is ook een PC-interface.
Overzicht
De ZT-MD2 wordt geleverd in een bedrukte kartonnen doos. De stabiele hardcasezak met schuiminzet dient als transportbescherming.
- Hardcase zak
- Testbord voor kalibratie (optioneel)
- USB-C oplaadkabel
- Handleiding (Engels)

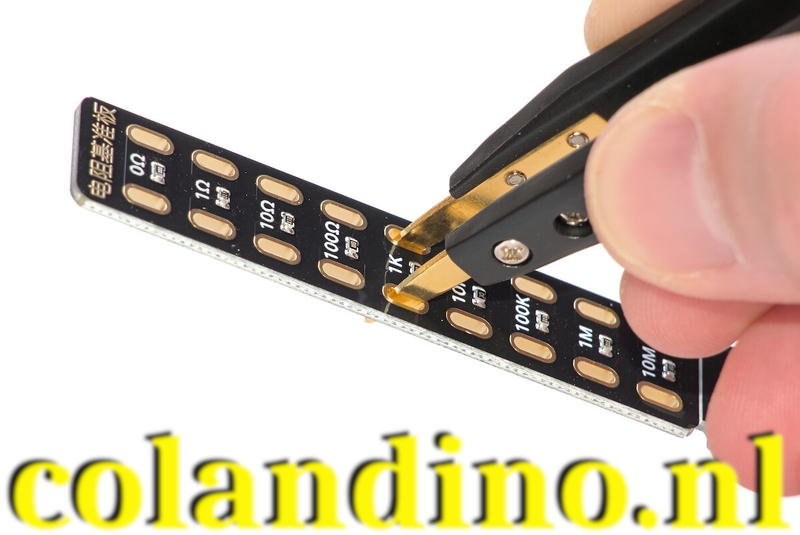

Een klein bord met SMD-weerstanden wordt gebruikt voor regelmatige kalibratie en testen van het apparaat en is optioneel verkrijgbaar.
De kast is gemaakt van aluminium en is verkrijgbaar in de kleuren rood en grijs. De twee armen met gegroefde gripzones daarentegen zijn van kunststof.
Grootte & Gewicht
Lengte (totaal): 149 mm
Lengte (aluminium): 59 mm
Breedte (aluminium): 28 mm
Hoogte (aluminium): 14 mm
Gewicht: 50 g
Aan de “bovenste” lengte-zijde (vanuit het oogpunt van een rechtshandige man) zijn er vier platte knoppen. Ze komen soms overeen met bijbehorende schermknoppen, maar kunnen ook andere functies accepteren (omhoog/terug, bevestigen). Zelfs zonder etikettering is de bediening meestal intuïtief gemakkelijk te achterhalen.

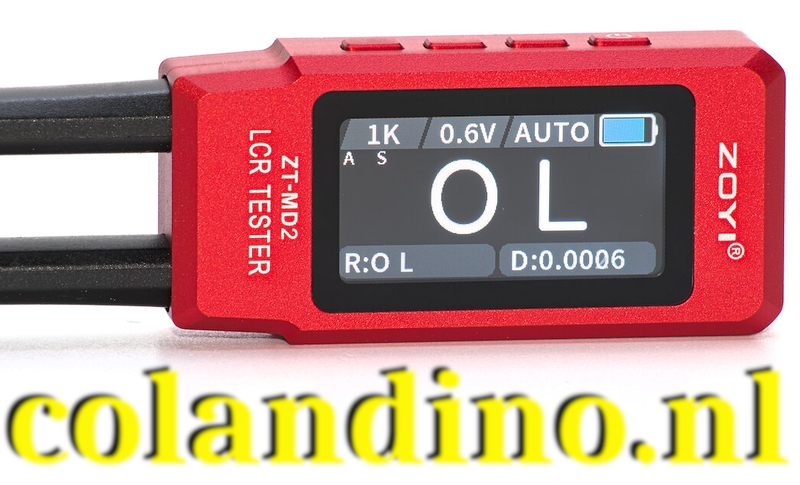

Het display is een 1.47″ kleurendisplay – afhankelijk van de bron, OLED of TFT. Hoe dan ook, het kan echter goed worden gelezen vanuit elk oogpunt en overtuigt met rijke kleuren en een goed contrast.
In de standaardinstellingen past de oriëntatie van het beeldscherm zich automatisch aan de positie van het apparaat aan. De functie kan worden gedeactiveerd via het menu, wat nuttig is voor sommige metingen “overhead”.

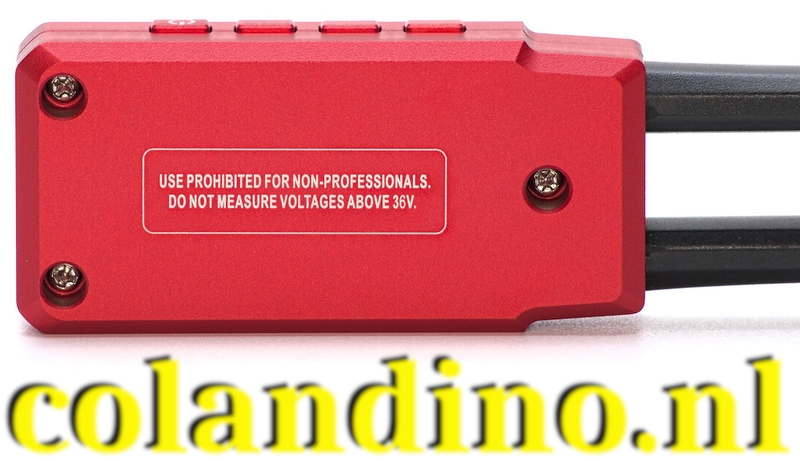

Volgens een verwijzing op de achterkant mag het apparaat alleen door deskundigen worden gebruikt en mogen geen spanningen boven 36 V worden gemeten. In andere bronnen zijn echter ook grenswaarden van 16, 30 of 32 V te vinden.
Aan de achterkant is een USB-C-poort, waarmee de geïntegreerde LiPO-batterij met een capaciteit van 300 mAh wordt opgeladen. Bovendien kan de ZT-MD2 op een computer worden aangesloten om firmware-updates uit te voeren, geavanceerde instellingen te wijzigen of meetgegevens uit te lezen.

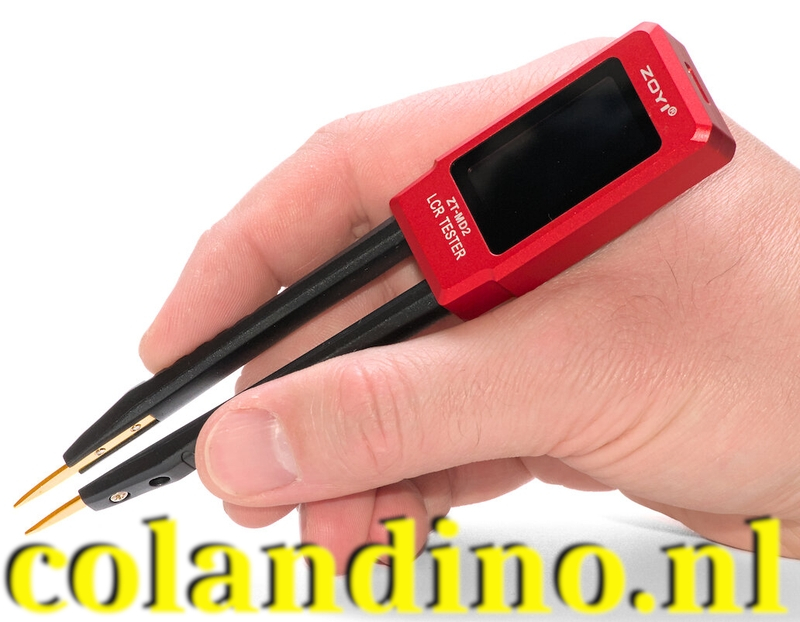

De ZT-MD2 past goed in de hand en is eenvoudig te gebruiken. Bijna te licht, want het pincet heeft maar weinig vermogen nodig om gesloten te worden. Dit betekent dat het apparaat vrij los moet worden gehouden.

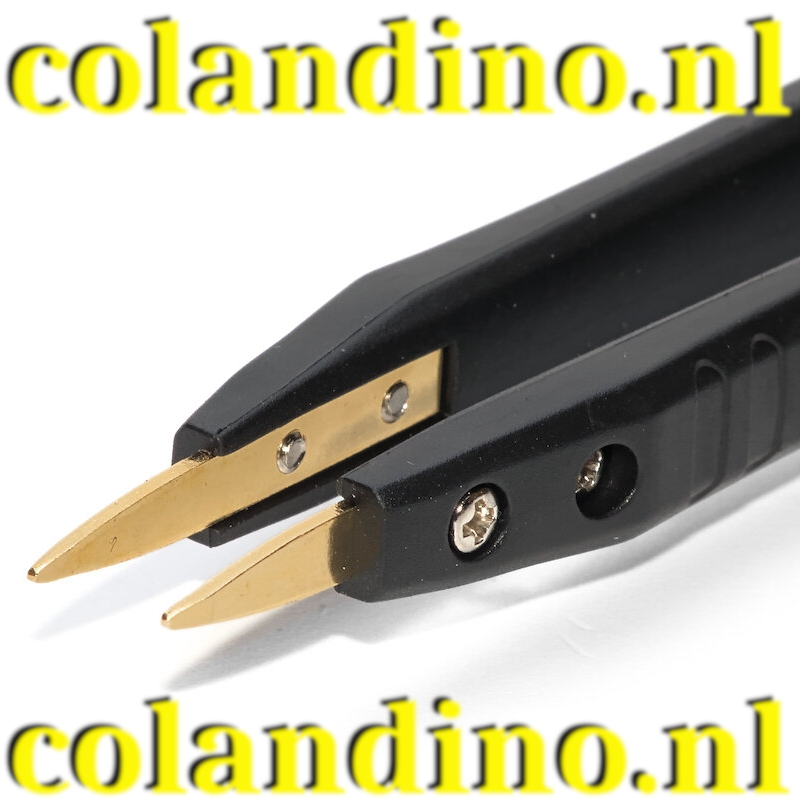

De twee meetpunten zijn geschroefd en kunnen indien nodig worden vervangen (indien nodig krijgt u een geschikte vervanging). Natuurlijk is alleen een tweedraadsmeting mogelijk, wat volledig voldoende moet zijn voor een meetapparaat van deze klasse.
Het apparaat moet regelmatig worden gekalibreerd voor zinvolle meetresultaten. Bijzonder belangrijk zijn de “Open” en “Short” kalibraties, waarmee veel meetfouten al gecompenseerd kunnen worden. Met de optioneel verkrijgbare testplaat kunnen de andere meetbereiken ook worden gekalibreerd. De kalibratie wordt gestart via het menu en duurt ongeveer 20 tot 30 seconden per meetbereik.
Functies

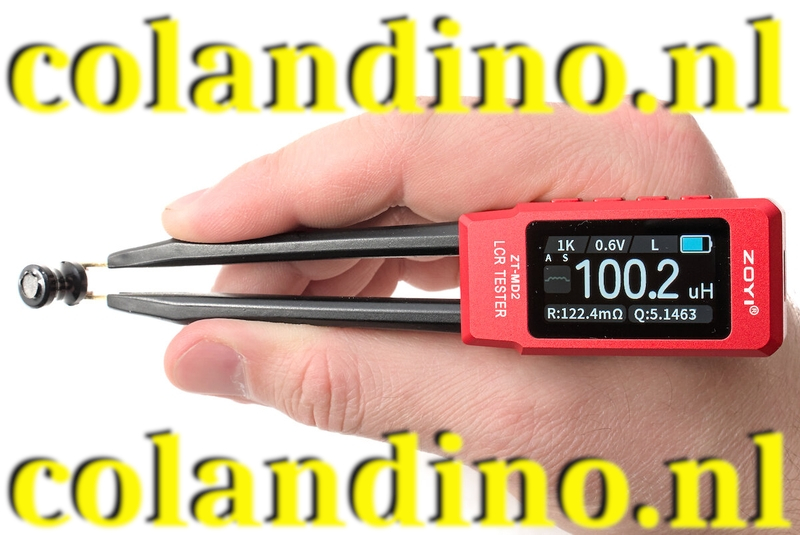

In de hoofdfunctie is de ZT-MD2 een LCR-meter, d.w.z. meet inductie, capaciteit en weerstand. In de automatische modus wordt de meest geschikte modus automatisch geselecteerd, maar kan ook handmatig worden ingesteld. De keuze van de meetmethode (serieel of parallel) kan ook automatisch of handmatig worden gedaan.
De volgende frequenties zijn beschikbaar voor de meting: 100 Hz, 120 Hz, 1 kHz, 10 kHz en 100 kHz. 0.1 V, 0.3 V en 0.6 V kunnen als signaalspanning worden ingesteld. Er lijkt geen speciale modus te zijn voor elektrolytische condensatoren. Daarnaast heb je de keuze tussen een snelle, gemiddelde en een langzame meetsnelheid, die verschillen in hun nauwkeurigheid. De volgende meetgebieden worden ondersteund:
Weerstand: 0 Ω – 10 MΩ
Capaciteit: 1 pF – 20 mF
Inductie: 1 μH – 60 H

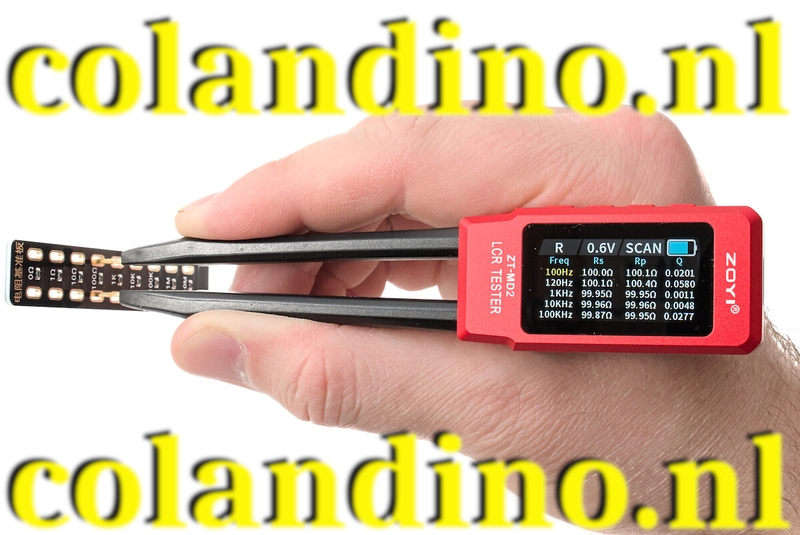

Als u niet zeker bent over de juiste frequentie en meetmethode, helpt de scanmodus: Alle combinaties van frequentie en meetmethode worden in tabelvorm geprobeerd en weergegeven.
Diodetest
Daarnaast maakt de ZT-MD2 ook een test van diodes mogelijk. De maximale testspanning is echter slechts 0,9 V, zodat deze functie alleen geschikt is voor standaarddioden. De continuïteitstester is veel praktischer in deze modus: hij reageert snel en wordt vergrendeld, waardoor het bijvoorbeeld heel gemakkelijk is om kortsluiting te detecteren.
Spanningsmeting

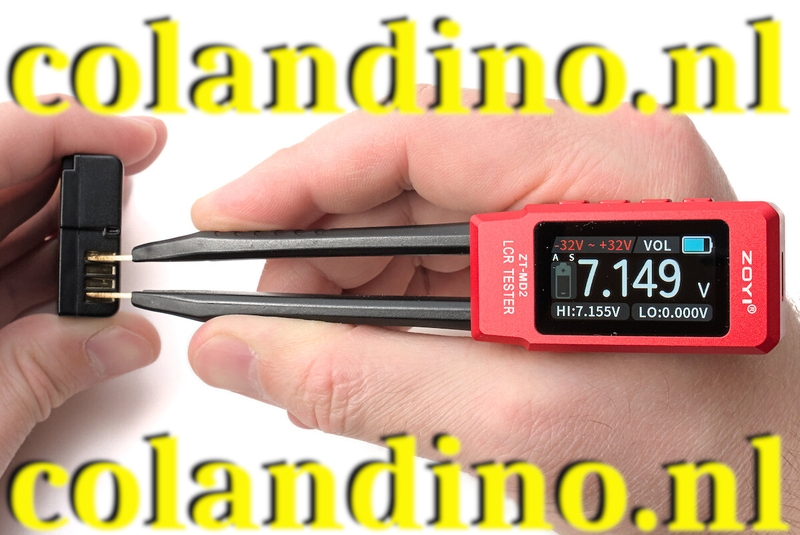

Er is ook een spanningsmeetfunctie.Afhankelijk van de informatiebron is de maximaal toegestane spanning 16, 30, 32 of 36 V. De polariteit wordt grafisch toegewezen aan de twee meetpunten. Met deze functie kan bijvoorbeeld de spanning of de spanningsval op kleine componenten worden gemeten. Knoopcellen kunnen ook gemakkelijk worden getest.

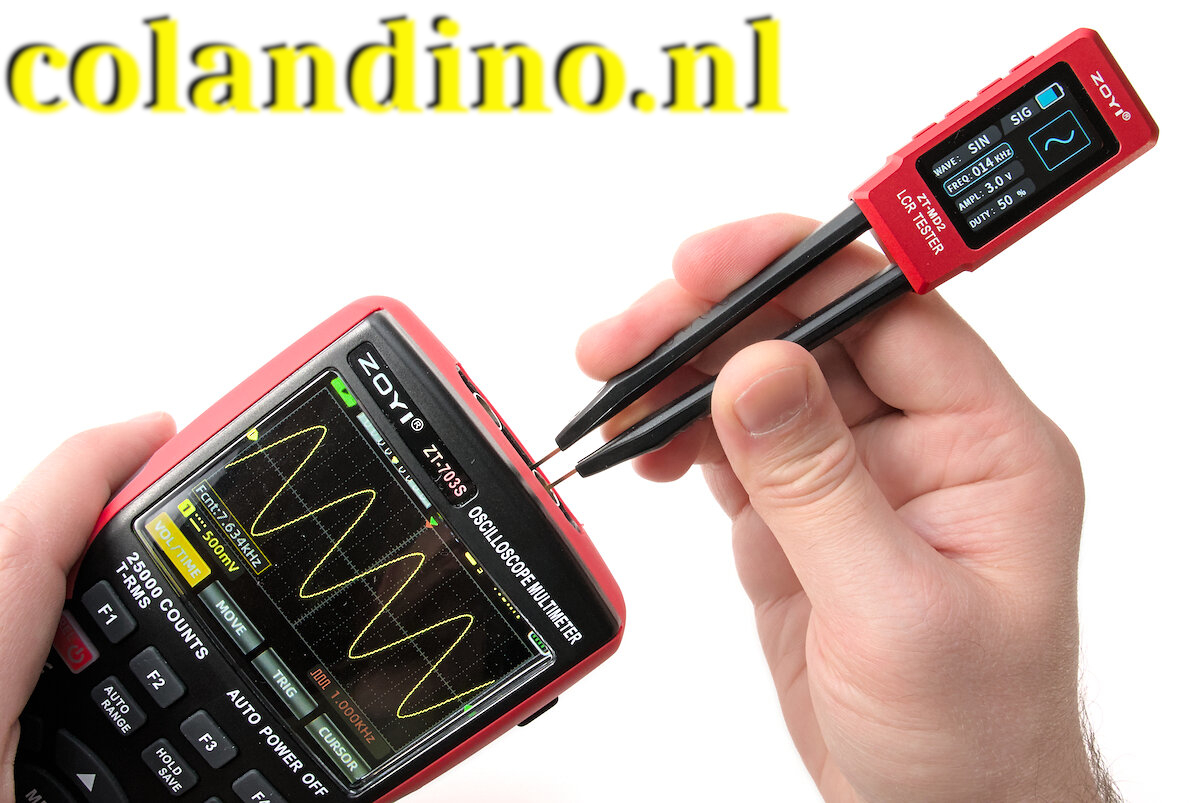

Verrassend voor een meetapparaat van deze klasse is de geïntegreerde functiegenerator. Hierdoor kunnen testsignalen van maximaal 100 kHz worden gegenereerd voor sinusvormige vormen en tot 10 kHz voor andere signaalvormen. De uitgangsamplitude is instelbaar van 0 V tot 3 V.
De volgende golfvormen worden aangeboden:
- Sintus
- Rechthoek
- Driehoek
- Trappen
- Half-golf
- Volledige golf
- Geluid
Hoewel een functiegenerator in deze vorm interessant lijkt, zal deze waarschijnlijk zelden in de praktijk worden gebruikt. In de meeste gevallen moet een vaste constructie met klemmen praktischer zijn.
Onnodige functies kunnen worden uitgeschakeld in het menu, zodat u er sneller tussen kunt schakelen.
Er is een pc-software waarmee u meetresultaten kunt loggen, instellingen kunt maken voor pas- / mislukkingstests of het kleurenschema van het display kunt aanpassen. Momenteel is het alleen beschikbaar in het Chinees en voor Windows.
Maar zelfs zonder de software is er logboekregistratie in de ZT-MD2 : Elke keer dat u de hold-functie gebruikt (kort op de aan/uit-knop drukken), wordt de huidige gemeten waarde opgeslagen in een tekstbestand dat zonder verdere software via USB kan worden uitgelezen.
Conclusie
De Zoyi ZT-MD2 is een compacte LCR-meter in pincetvorm. Naast klassieke LCR meetfuncties (inductie, capaciteit en weerstand), biedt het een spanningsmeting tot ± 32 V en een geïntegreerde functiegenerator. Een pc-interface is ook beschikbaar, maar de software is momenteel alleen beschikbaar in het Chinees. De scanfunctie is ook nuttig, waarbij alle combinaties van meetfrequentie en meetmethode worden geprobeerd en weergegeven in tabelvorm.
