Vervang de Tuya Module door een ESP-12

Geplaatst op door colani Reactie

Samenvatting

Vervang Tuya (TYWE3S), Beken (CB3S, CB3L, WB3L, WB3S), Belon Solutions (FL_M93_V1), BouffaloLab (BL-62B), Realtek (WR3) en vergelijkbare wifi-modules door een Espressif ESP-12.

Volledige openbaarmaking: Links naar Amazon, AliExpress en Banggood zijn affiliatelinks en ik verdien een kleine commissie wanneer u via deze links koopt. Hiermee financier ik de hosting, toekomstige projecten en reviews.

Alle genoemde modules hebben een vergelijkbare footprint en dezelfde pinout voor de pinnen die in de afbeelding zijn aangegeven.

ESP 12 pinout (footprint)
ESP 12 pinout (footprint)

Hiervoor heb je het volgende nodig:

Breng vloeimiddel aan op de linker- en rechterrij soldeerpunten en soldeer ze rijkelijk. Het loodhoudende soldeer dat u gebruikt, mengt zich met het loodvrije soldeer van de fabriek. Dit verlaagt het smeltpunt en zorgt ervoor dat het proces sneller en soepeler verloopt.
Breng vloeimiddel aan op de linker- en rechterrij soldeerpunten en soldeer ze rijkelijk. Het loodhoudende soldeer dat u gebruikt, mengt zich met het loodvrije soldeer van de fabriek. Dit verlaagt het smeltpunt en zorgt ervoor dat het proces sneller en soepeler verloopt.

Stel de heatgun in op 350-400 °C en beweeg hem afwisselend op en neer tussen de linker- en rechterkant van de module. Zodra je het soldeer vloeibaar ziet worden, duw je de module omhoog met een pincet of iets dergelijks.
Stel de heatgun in op 350-400 °C en beweeg hem afwisselend op en neer tussen de linker- en rechterkant van de module. Zodra je het soldeer vloeibaar ziet worden, duw je de module omhoog met een pincet of iets dergelijks.

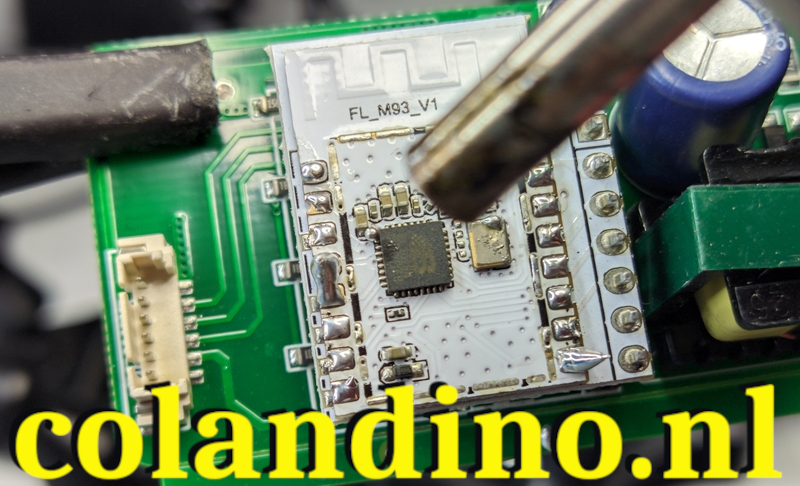

Oefen geen overmatige druk uit en forceer het niet, dit zal alleen maar leiden tot scheurende pads. Als alles tot de juiste temperatuur is opgewarmd, zal de module eraf glijden.
Oefen geen overmatige druk uit en forceer het niet, dit zal alleen maar leiden tot scheurende pads. Als alles tot de juiste temperatuur is opgewarmd, zal de module eraf glijden.

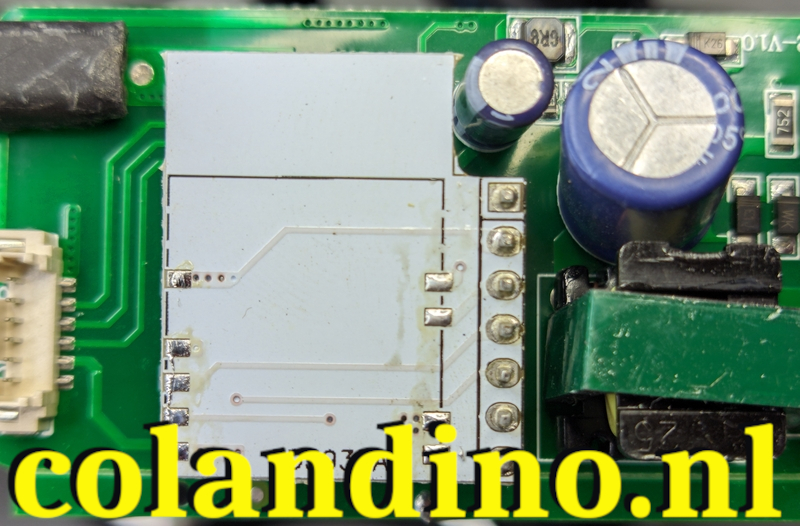

De Tuya module is verwijderd
De Tuya module is verwijderd

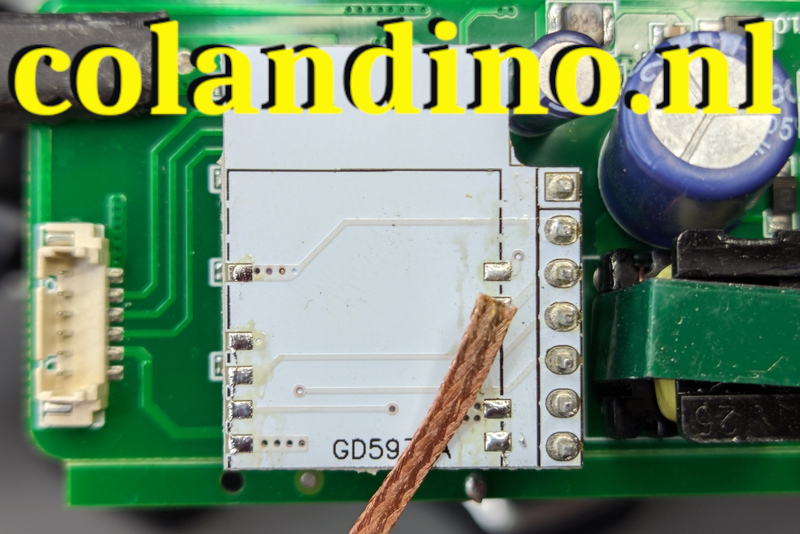

Verwijder overgebleven soldeer met de desoldeerlint.
Verwijder overgebleven soldeer met de desoldeerlint.

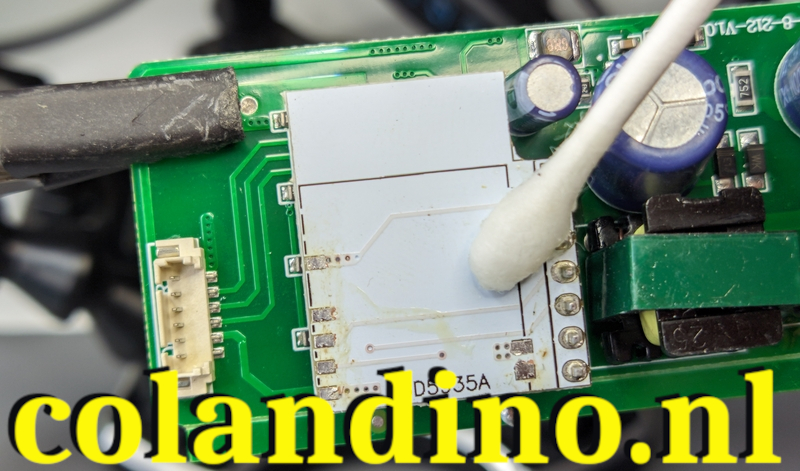

Maak het oppervlak schoon met IPA of andere alcohol.
Maak het oppervlak schoon met IPA of andere alcohol.

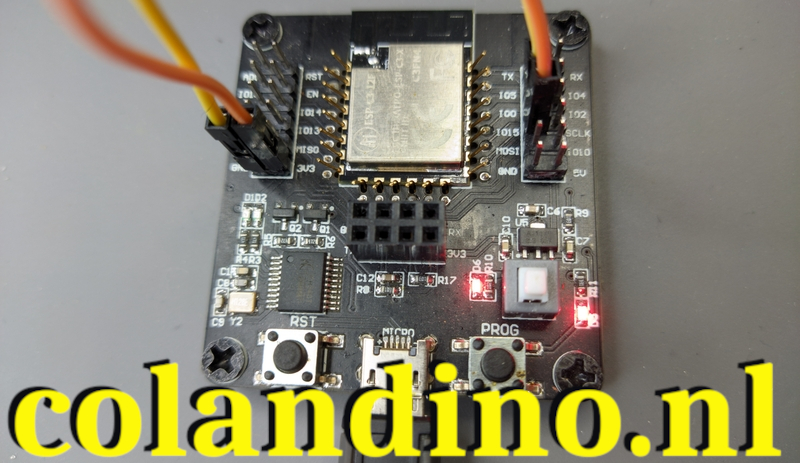

Het is nu tijd om de vervangende module te flashen met de firmware die u gaat gebruiken.
Het is nu tijd om de vervangende module te flashen met de firmware die u gaat gebruiken.

Je kunt een testboard kopen (AliExpress, Amazon, Banggood) voor moeiteloos flashen.

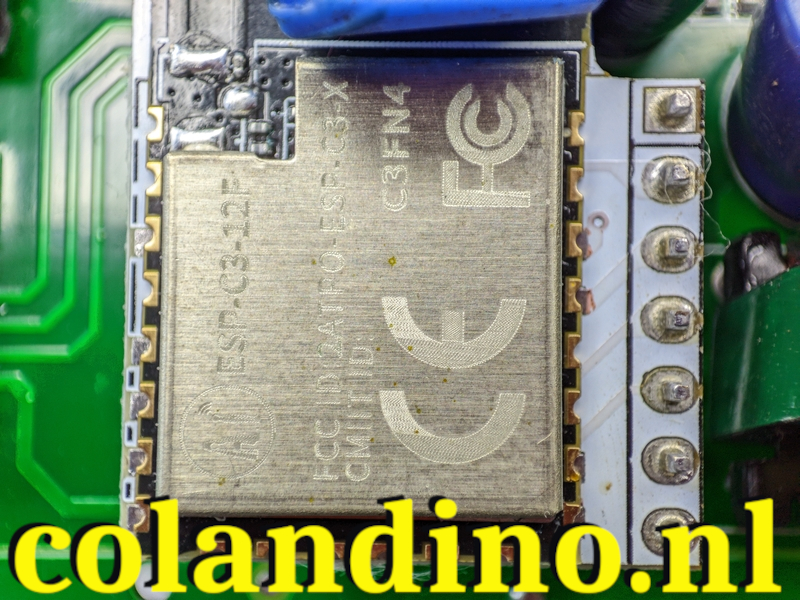

Lijn de module uit met de pads en zet deze vast met een kleine klem of wasknijper.
Lijn de module uit met de pads en zet deze vast met een kleine klem of wasknijper.

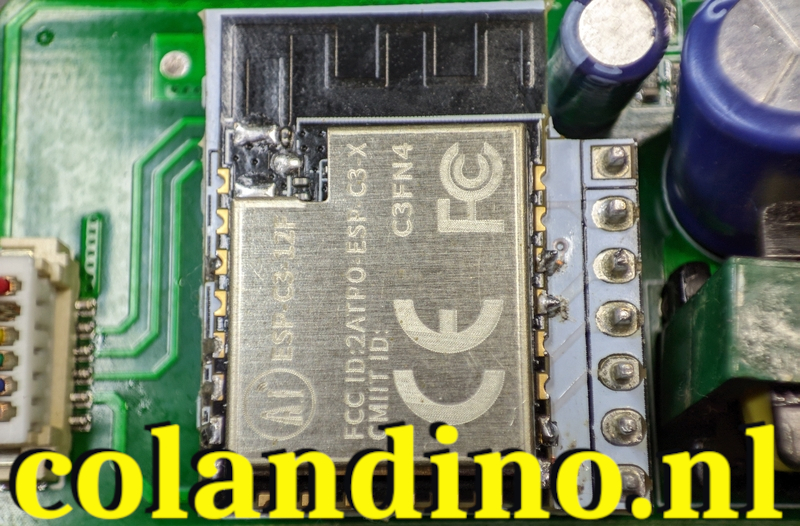

Fill each pad with solder. Make sure your soldering iron is hot enough and use flux to help the solder flow. You don’t need to make it look pretty, you just need good connections between the module and the PCB pads.
Fill each pad with solder. Make sure your soldering iron is hot enough and use flux to help the solder flow. You don’t need to make it look pretty, you just need good connections between the module and the PCB pads.

Maak de module verder goed schoon met meer IPA en bouw deze weer in elkaar.

Feliciteer jezelf maar met een geklaarde klus!
