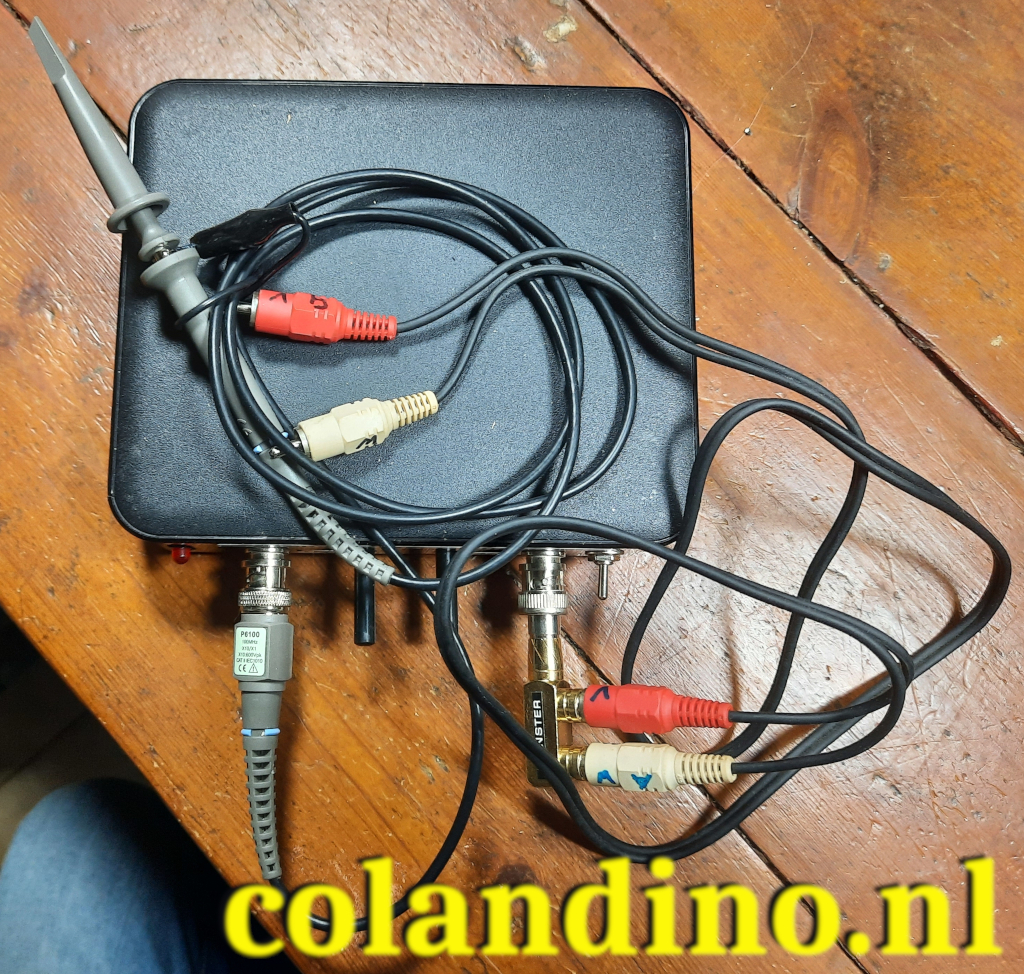

De Velleman / Whadda signaalgever/-volger is ontworpen om een specifiek signaal te injecteren in defecte audioschakelingen (bv. versterkers, radio’s, toonregelingen) zodat de precieze plaats van het defect kan worden bepaald.
Dit is een eenvoudige manier om defecten op te sporen.
De signaalgever kan ook worden gebruikt als monitor of versterker.
Specificaties
- signaalgever:
- 0-2.5Vrms uitgang (regelbaar)
- uitgangsimpedantie: 1.5Kohm
- frequentie: ± 1kHz
- signaalvolger:
- 3.5mV tot 10Vrms gevoeligheid (regelbaar)
- versterking: 40dB
- ingangsimpedantie: 50Kohm
- uitgangsvermogen: 0.5W / 8ohm
- voeding: 7-9VAC of 9-12VDC / 150mA
- afmetingen: 60 x 53mm
Velleman vs. Whadda SKU
Whadda Signal Tracer/Injector Kit WSMI7000
Hoe gebruik ik de Velleman K7000
Om de Velleman K7000 Signaalgever & Signaalvolger te gebruiken, sluit u een testdraad aan op de IN- en OUT-uitgangen, stelt u de potentiometers in op minimum, en sluit u een luidspreker (min. 4 Ohm 0,5W) aan op de LS-uitgang en massa. Verbind vervolgens een transformator (2 x 7-9VAC) of een 9V-batterij aan de voedingspunten (VA, VB en massa).
Om de schakeling te testen, verbindt u het uitgangs- en ingangstestsnoer; door de potentiometers te draaien, moet het testsignaal hoorbaar worden in de luidspreker.
Stappen voor gebruik:
- Verbind de testdraden: Sluit de testdraden aan op de ingangen en uitgangen van de K7000, gemarkeerd als ‘IN’ en ‘OUT’.
- Instel potentiometers: Draai de potentiometers (knoppen) van de K7000 volledig naar links (minimumstand).
- Sluit de luidspreker aan: Sluit een luidspreker (minimaal 4 Ohm, 0,5W) aan op de ‘LS’-uitgang en de massaaansluiting.
- Sluit de voeding aan:
- Transformator: Sluit een transformator van 2 x 7-9 VAC aan op de punten VA en VB, met de middelaansluiting aan de massa.
- Batterij: Sluit een 9V-batterij aan, met de pluspool aan VA of VB en de minpool aan de massa.
- Optioneel: U kunt een schakelaar in de plus- of netvoedingsaansluiting plaatsen om de voeding te onderbreken.
- Test de schakeling: Verbind de uitgangs- en ingangstestsnoeren met elkaar.
- Controleer de werking: Draai aan de twee potentiometers. Als alles correct werkt, hoort u het testsignaal in de luidspreker.
Downloads PDF
assembly_manual_k7000.pdf
illustrated_assembly_manual_k7000.pdf
infosheet_k7000_acvoltage.pdf
infosheet_k7000_dcvoltage.pdf
module_diy_kit_guide.pdf
montage-handleiding-NL_k7000.pdf
