Tektronix vintage analoge oscilloscooptechnologieën en evolutie. Het bedrijf werd midden jaren 40 opgericht om oscilloscopen te produceren.
Zie ook: Tektronix service manuals
400-serie
In de jaren 60 introduceerde Tektronix de relatief compacte 450-serie draagbare oscilloscopen, te beginnen met de 50 MHz 453. De 453 werd opgevolgd door de 454. Er werd ook een 422 15 MHz AC/DC draagbare oscilloscoop gemaakt. (The Tektronix Portable Scopes)
Deze werden snel gevolgd door de De 460-serie, de 470-serie en de 480-serie. Elke upgrade resulteerde in een grotere bandbreedte en betere triggering. Deze oscilloscopen waren nog steeds zwaar voor mobiel gebruik en de behuizing was complex en duur om te bouwen.
Opvallend bij deze draagbare modellen is de overvloed aan opties en opties. Van 500 kHz tot 400 MHz. In 1988 begonnen de prijzen bij ongeveer $ 2000 en liepen op tot meer dan $ 12.000 voor de 2467 met MCP CRT, allemaal met 2 tot 4 kanalen. Het gewicht daalde van een lichte 1,6 kg voor de kleine 212 tot 10 kg voor de 2467.
Deze oscilloscopen zijn er in veel verschillende modellen en de verschillen tussen de modellen zijn niet duidelijk.
500-serie
501 oscilloscoop
Het eerste cijfer “5” stond voor de diameter van het scherm, “01” gaf het eerste model aan. De vroege 501 bevatte geavanceerde schakelingen, maar was te groot en te zwaar voor de werkbank. Dat was niet genoeg om te concurreren met de “grote” concurrenten zoals Dumont, RCA, Varian, General Electric(?). Tektronix realiseerde zich deze nadelen en introduceerde het model 511 (ontworpen door Howard Vollum, Milt Bave en anderen). (Classic Tektronix Scopes Mirror)
511 oscilloscoop
515A oscilloscoop
De Tektronix 515A is een 15 MHz enkelsporige oscilloscoop met alle buizen, geïntroduceerd in 1955. (https://w140.com/tekwiki/wiki/515 TekWiki, geraadpleegd op 24 december 2023) De eerste 900 verkochte exemplaren misten het achtervoegsel “A” voor de verbeterde versie. Er kunnen twee verticale ingangen worden aangesloten, maar er kan er slechts één worden weergegeven (keuzeschakelaar) ten opzichte van de tijdscurve. Er is echter ook een externe horizontale ingang waarmee twee signalen kunnen worden vergeleken door ze weer te geven als een x-y-grafiek, in plaats van slechts één golfvorm als functie van de tijd.
547 oscilloscoop
De 547 was misschien wel de populairste van de grote oscilloscopen met vacuümbuis. Het was een oscilloscoop met één bundel die in 1968 $ 1875 kostte. De 547 werd vooral populair dankzij de innovatieve “ALT”-modus, waarmee dubbele sporen konden worden weergegeven op een oscilloscoop met één bundel. Dit bood veel van de functionaliteit van oscilloscopen met twee bundels, maar dan voor een fractie van de meerprijs. (De Tektronix 547 Oscilloscoop – Magie in de Doos).
Veel gebruikers vonden het interessant om meer dan één elektrisch signaal tegelijk op het scherm te kunnen zien, zodat ze gemakkelijk konden worden vergeleken of gecorreleerd. Er waren twee methoden om dit te doen. Een daarvan was een oscilloscoop met twee bundels. Dit was een zeer dure aanpak, omdat er twee exemplaren van alles nodig waren. Oscilloscopen van Tektronix zoals deze waren de 502, 551, 555 en 556. Sommige hiervan hadden twee tijdbases en twee sets horizontale afbuigplaten, waardoor de horizontale scan van de twee bundels afzonderlijk van elkaar gesynchroniseerd (getriggerd) kon worden.
Een andere manier om hetzelfde te doen, was door een elektronische schakelaar vóór het verticale systeem in een oscilloscoop met één bundel te gebruiken. Dit wordt een “dual trace”-oscilloscoop genoemd. De schakelaar zorgde ervoor dat er 2 of 4 afzonderlijke elektrische signalen op het scherm werden weergegeven. Dit vereiste weinig duplicatie en verhoogde de kosten slechts licht. Deze techniek wordt gebruikt in alle dual- en four-trace plug-ins, zoals de CA, 1A1, 1A2, Type M en 1A4.
2000-serie

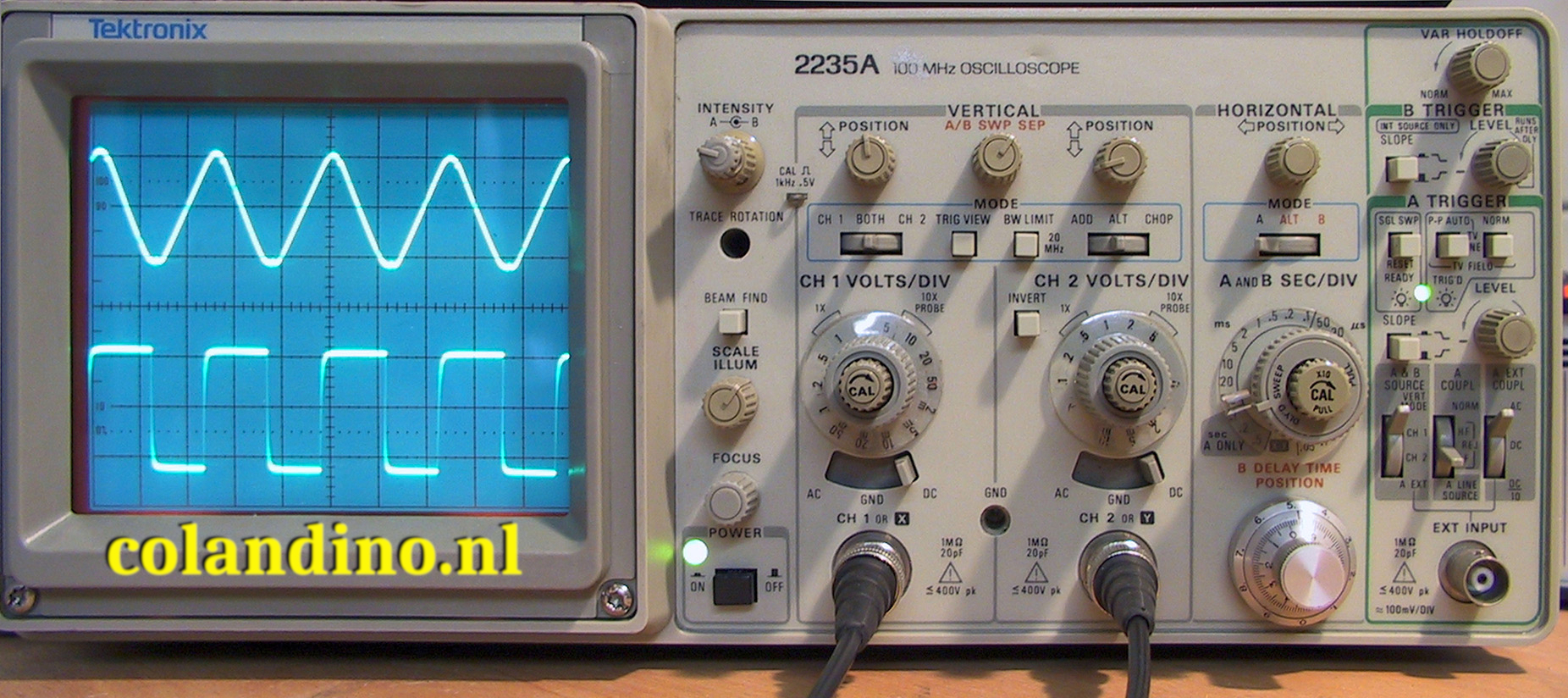

De eerste oscilloscopen uit de 2000-serie Tektronix werden geïntroduceerd in de catalogus van 1982. Nieuwe modellen die dat jaar beschikbaar waren, waren de 2213, 2215, 2335, 2336 en 2337. Ze waren uitstekend draagbaar, licht van gewicht en verbruikten weinig stroom. Ze waren zeer robuust en konden een gewicht van 50 g dragen. Dit was grotendeels te danken aan de vereenvoudiging van het circuitontwerp en een lichtgewicht schakelende voeding. Ze waren aanzienlijk lichter dan de 400-serie. (Een gids voor oscilloscopen uit de 2000-serie van Tektronix)
Deze vroege modellen hadden een beperkte bandbreedte, maar in 1984 veranderde dat met de introductie van de 2465 en zijn kleine broertje, de 2445. Beide modellen hadden 4 kanalen, maar de bandbreedte van de 2465 bedroeg 300 MHz, met bijbehorende triggering. Volledig microprocessor- en firmwaregestuurd, vormden deze een nieuw soort, qua uiterlijk vergelijkbaar met de 2200-scopes, maar verder niet verwant. In 1989 had de 2465B een bandbreedte van 400 MHz met triggering boven de 500 MHz.
Het hoogtepunt van de 2000-serie lijkt in 1984 te liggen, toen er maar liefst 21 modellen werden geïntroduceerd, wat een totaal van 33 aangeboden modellen opleverde. De 2430, de 2432A, de 2465B en de 2467B bleven tot 1996 in productie. In de catalogus van 1997 werd de 2000-serie niet meer vermeld. Dit wijst op een lange productieperiode van 14 jaar.
De belangrijkste verschillen tussen de analoge 2200-serie zonder opslagcapaciteit en zonder digitale uitgang zijn als volgt: de 2200-serie is grotendeels 2-kanaals, met uitzondering van de 2245, 2246, 2247 en 2252 (de twee extra kanalen hebben slechts twee verticale dempingswaarden). De 2335 en 2336 zijn robuuste 2-kanaals versies, voornamelijk gemaakt voor militaire doeleinden. De 2400-serie is 4-kanaals, waarvan 2 kanalen volledige dempingswaarden hebben. Het belangrijkste verschil is de bandbreedte. De 2200-serie is 20-100 MHz. De 2400-serie begint bij 150 MHz (2445, 2445A), maar loopt op met de 2445B; 150 MHz voor de eerste exemplaren, 200 MHz voor de latere exemplaren. De 2465 heeft een bandbreedte van 300 MHz, de 2465A 350 MHz en de 2465B 400 MHz.
De 2467 is een speciaal geval, met een micro-channel plate (MCP) CRT. Deze oscilloscoop biedt een extreem hoge schrijfsnelheid, waardoor one-shot pulsen met een duur van nanoseconde zichtbaar zijn bij normaal kamerlicht. In dat opzicht was het de enige CRT zonder opslag die dit kon. Hetzelfde type CRT werd gebruikt in de 7104.
Jaar van introductie
Jaren waarin de verschillende modellen volgens de Tektronix-catalogus werden geïntroduceerd:
- 1982: 2213, 2215, 2335, 2336, 2337 (eerste modellen)
- 1983: (geen nieuwe modellen)
- 1984: 2235, 2236, 2445, 2465
- 1985: 2213A, 2215A, 2235L, 2236/01, 2465CTS, 2465DMS, 2465DVS
- 1986: 2220, 2230, 2430
- 1987: 2225, 2245, 2246, 2430M, 2445A, 2455A, 2465A, 2465A-CT en -DM en -DV, 2467
- 1988: 2235/01, 2246/1Y, 2430A
- 1989: 2201, 2205, 2210, 2245A, 2246A, 2246/1Y, 2247A, 2402, 2432A, 2440, 2465B, 2445B, 2465BCT, 2465BDM, 2465BDV, 2467B (“TekCat1989Pg152”)
- 1990: 2211, 2232, 2235A, 2235A/01, 2235L, 2236A, 2431L
- 1991: 2221A, 2252, 2402A, 2439, 2467BHD
In 1994 begon de daling. Er werden daarna geen nieuwe 2000-modellen meer aangeboden en in 1996 werden alleen de 2430A, 2440, 2465B en 2467B nog aangeboden. De TDS-serie had de 2000-serie volledig vervangen.
De 2247 en 2252 lijken sterk op elkaar. Het verschil is dat de 2252 beschikt over print- en programmeerbare instellingen, wat in veel toepassingen nuttig is. Beide zijn uitstekende telescopen.
Oscilloscopen met cursors zijn onder andere de 2211, 2246, 2252 en alle oscilloscopen uit de 2400-serie (2445, 2465, 2467).
Cursors maken metingen mogelijk die onafhankelijk zijn van het raster. Met een oscilloscoop met cursor kan de gebruiker nauwkeurig en snel minimaal de spanning, tijd en frequentie van de gehele golfvorm of delen ervan meten. De nauwkeurigheid varieert, maar zelfs de meest eenvoudige cursors geven nauwkeurigere resultaten dan metingen vanaf het raster. De TAS 465, een voordelige analoge oscilloscoop van 100 MHz, heeft ook een cursorsysteem. De 2445, 2465 en 2467 hebben een CTT-optie, die een zeer nauwkeurige frequentieteller koppelt aan de cursor en het uitleessysteem.
De oscilloscopen met opslag gaan nog verder met verschillende systemen voor parameterextractie. Omdat de golfvorm een tijdsfragment is, gedigitaliseerd en opgeslagen in het geheugen van de oscilloscoop, kan de oscilloscoop met die ene dataset werken. In een oogwenk kunnen wel twintig parameters, of kenmerken, van het signaal worden afgeleid en op het scherm worden weergegeven. Oscilloscopen die parameters kunnen extraheren, kunnen mogelijk ook via een GPIB-opstelling met een computer communiceren en nog geavanceerdere berekeningen op de golfvorm uitvoeren. Voorbeelden hiervan zijn de 2430, 2432 en 2440 digitale oscilloscopen met geheugen.
2400-serie

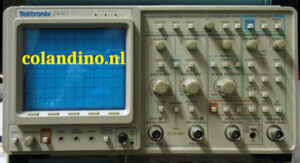

De oscilloscopen uit de Tektronix 2400-serie waren misschien wel de krachtigste instrumenten van hun tijd. De 2445, 2465 en 2467 waren de topmodellen en de 2430-serie oscilloscopen met digitale opslagcapaciteit bood digitale opslag. Ze combineerden een hoge bandbreedte en bemonsteringsfrequenties met automatiseringsfuncties en mogelijkheden voor golfvormverwerking. In 1991 waren er vier modellen beschikbaar: de 2430A, 2431L, 2432A en 2440. Samen met de 2402 en een pc vormen ze een compleet systeem voor golfvormverwerking en -analyse. (Een gids voor de Tektronix 2430-serie digitaliserende opslagoscilloscopen)
Modellen
- 2430A: bemonsteringsfrequentie 100 MS/sec, bandbreedte 150 MHz
- 2431L: bemonsteringsfrequentie 250 MS/sec, bandbreedte 300 MHz (geen vertraging, geen glitch-capture, beperkte AUTOMATISCHE INSTELLING)
- 2432A: bemonsteringsfrequentie 250 MS/sec, bandbreedte 300 MHz
- 2439: bemonsteringsfrequentie 500 MS/sec, bandbreedte 300 MHz (geen vertraging, geen glitch-capture, beperkte AUTOMATISCHE INSTELLING)
- 2440: bemonsteringsfrequentie 500 MS/sec, bandbreedte 300 MHz
- 2445: analoge scoop, bandbreedte 150 MHz
- 2445B: analoge scoop, bandbreedte 150 MHz (“TekCat1989Pg152” Tektronix 1989 Catalogus, Pagina 152.
- 2455B: analoge scoop, bandbreedte 250 MHz (“TekCat1989Pg152” Tektronix 1989 Catalogus, Pagina 152.
- 2465: analoge scoop, bandbreedte 300 MHz
- 2465A: analoge scoop, bandbreedte 350 MHz
- 2465B: analoge scoop, bandbreedte 400 MHz (“TekCat1989Pg152” Tektronix 1989 Catalogus, Pagina 152.
- 2467: analoge scoop, bandbreedte 350 MHz
- 2467B: analoge scoop, bandbreedte 400 MHz (“TekCat1989Pg152” Tektronix 1989 Catalogus, Pagina 152.
Opties
De belangrijkste oscilloscoopopties zijn:
- 01 – Digitale multimeter
- 03 – Woordherkenningssonde (P6407)
- 05 – Videogolfvormmeetsysteem
- 06 – Teller/Timer/Trigger (CTT)
- 09 – Teller/Timer/Trigger (CTT) met woordherkenning (WR)
- 10 – GPIB-interface
- 11 – Sondevoeding
- 1E – Externe klok
- 22 – Twee extra sondes
- 1R – Voorbereiding voor rackmontagekit
TekMate 2402 en 2402A
De 2402 TekMate-instrumentuitbreiding is in feite een IBM-klooncomputer die de oscilloscoop als toetsenbord en monitor gebruikt. De 2402 heeft twee floppydrives; de 2402A kon worden geleverd met een harde schijf in plaats van de tweede floppy. De 2402 communiceert met de oscilloscoop via de GPIB-bus en kan golfvormgegevens, programma’s en instellingen van het frontpaneel in beide richtingen overbrengen. Golfvormen kunnen worden opgeslagen op floppydisks, door software in de 2402 worden verwerkt en opnieuw in de oscilloscoop worden geladen voor weergave. Er kunnen net zoveel golfvormen worden opgeslagen als er schijven zijn om ze op op te slaan.
De processor in de 2402 is een Ampro LittleBoard/PC met een NEC V40 CPU op 7,16 MHz. De processor in de 2402A is een Ampro LittleBoard/286 op 16 MHz. Ze worden elk geleverd met ongeveer 1 MB RAM.
Toetsenbord
Een standaard IBM PC/XT-toetsenbord kan op de 2402 worden aangesloten. De 2402A vereist een PC/AT-toetsenbord. Dit lijkt echter niet nodig te zijn. Alle functies kunnen worden uitgevoerd via menu’s op de oscilloscoop zelf.
Monitor
De 2402 had een 9-pins vrouwelijke Color Graphics Adapter (CGA-connector), terwijl de 2402A een Enhanced Graphics Adapter (EGA-kaart) had.
Probes
De meegeleverde probe was de P6137, een zeer geavanceerde probe met een bandbreedte van 10x, 400 MHz, uitleesmogelijkheden en automatische installatie.
Printers en plotters
HC100 Kleurenplotter.
De HC100 is een vierkleurenplotter die is ontworpen om golfvormplots rechtstreeks te maken vanaf de oscilloscopen van de Tektronix 2430-serie. Er is geen extra controller nodig. Onder programmabesturing van het instrument, dat via een GPIB-kabel is aangesloten, kunnen commando’s op het frontpaneel worden gebruikt om digitaal opgeslagen golfvormen en afdrukken van instrumentinstellingsinformatie te plotten. Deze zijn soms te koop, maar hebben niet altijd de vereiste GPIB-interface.
HC200 Dotmatrixprinter.
Deze printer kan worden gebruikt om golfvormplots te maken en instellingsinformatie vast te leggen. Hij kan rechtstreeks op de oscilloscoop worden aangesloten met een printerkabel, waardoor een GPIB niet nodig is.
7000-serie

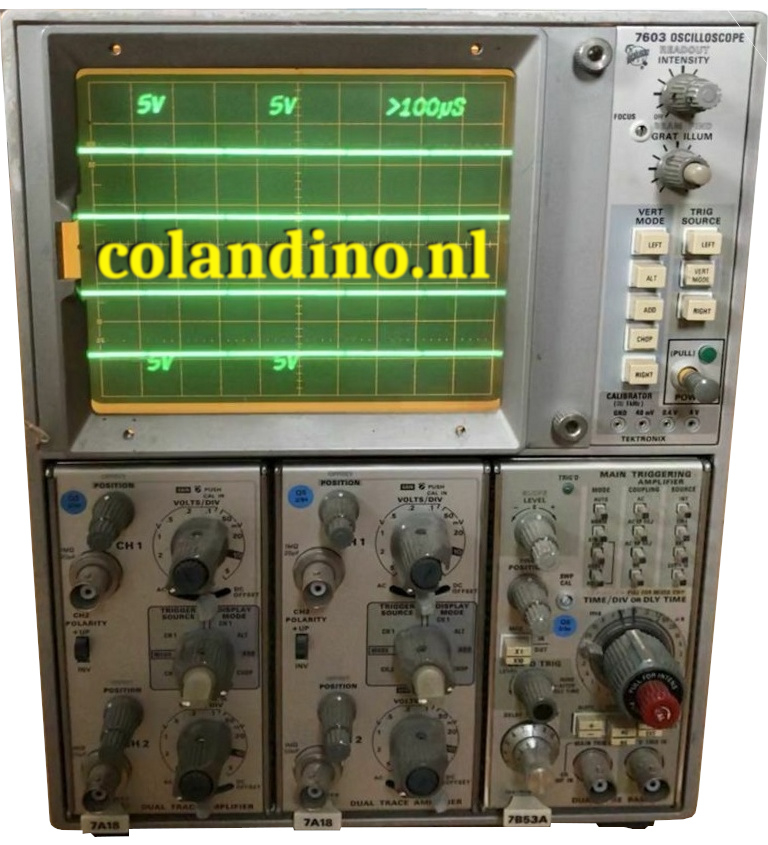

De 7000-serie, een hoogwaardige modulaire oscilloscoopfamilie, werd begin jaren 70 geïntroduceerd. De serie bevatte een uitleessysteem dat de instellingen van de plug-in op de CRT weergaf.
Enkele conventionele oscilloscoopmodellen met één bundel waren de 7603 ($ 2.700 in 1983), 7704, 7704A (250 MHz bandbreedte, $ 4.260), 7904 (500 MHz bandbreedte, $ 8.910), 7904A en 7104 (1 GHz bandbreedte met hoge helderheid voor single-shot-evenementen, $ 20.160). Het laatste cijfer van het modelnummer gaf het aantal insteekslots van de mainframe aan. De 7844 ($ 12.665 in 1983) was een oscilloscoop met twee bundels en een bandbreedte van 400 MHz. De serie omvatte ook enkele opslagapparaten: de 7613 (variabele persistentie, $ 5.025 in 1983), de 7623, de 7633 (100-MHz bandbreedte, $ 7.765) en de 7834 (400-MHz bandbreedte, $ 11.705). De serie begaf zich ook op het gebied van digitale oscilloscopen. De 7854 oscilloscoop voor golfvormverwerking ($ 13.750 in 1983) kon zowel als analoge als digitale oscilloscoop met GPIB functioneren. De 7612D programmeerbare golfvormdigitaliseerder ($ 26.400 in 1983) en de 7912AD programmeerbare transiëntgolfvormdigitaliseerder ($ 24.800) waren GPIB-digitaliseerders zonder display.
De 7000-serie had een uitgebreide collectie plug-ins. De 7Ann plug-ins waren versterkers. De 7A18A was een 75-MHz, 1-Mohm, 5-mV/div, dual-trace versterker ($1.180 in 1983). De 7A26 was vergelijkbaar, maar had een bandbreedte van 200 MHz ($1.910); de 7A29 ($2.530) was een 1-GHz, 50-ohm, enkelkanaals versterker. De serie omvatte differentiële versterkers. De 7A22 differentiële versterker ($1.500 in 1983) had slechts een bandbreedte van 1 MHz, maar het meest gevoelige bereik was 10 µV/div. De 7A13 differentiële comparator ($2.865 in 1983) heeft een bandbreedte van 105 MHz. De 7A13 differentiële comparatorversterker kan een gelijkspanning van de ingang aftrekken en rond die spanning versterken, een functie die moderne digitale oscilloscopen nog niet kennen. Het bekijken van spanningsrails is een situatie waarin de 7000-serie nog steeds opvalt. Zo kon men bijvoorbeeld de nominale kernspanning (bijv. 1,1 V) aftrekken en de versterker instellen op 1 mV/div (de beste waarde) om de kwaliteit van de kernspanning van een processor in detail te bekijken.
De 7Bnn-plug-ins waren bedoeld als tijdbasissen. Er waren verschillende opties om de bandbreedte van de mainframe aan te passen. Twee tijdbasissplug-ins konden communiceren om een vertraagde sweepfunctie te verkrijgen (bijv. 7B80 en 7B85, $1.335 en $1.605 in 1983). Sommige tijdbasisplug-ins bevatten een vertraagde sweep in één module, zoals de 7B53A of 7B92A ($1.430 en $3.175 in 1983).

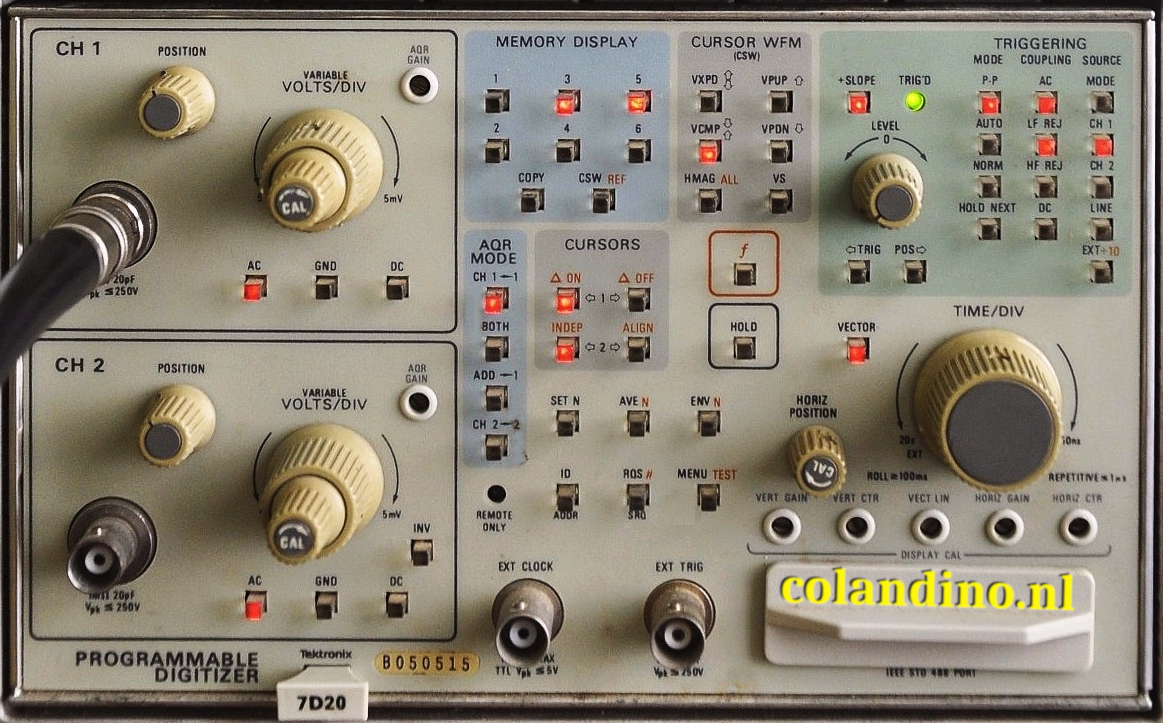

Er waren verschillende digitale of meterplug-ins (7Dnn). Voor het eerst in de commercieel verkrijgbare oscilloscopen had de 7000-serie een digitaal uitleessysteem, waardoor een plug-in zijn instellingen of de waarde van een meting op de CRT kon weergeven. De 7D11 ($2.915 in 1983) was een digitale delay, de 7D15 ($3.020) was een 225 MHz teller/timer, de 7D13 ($1.105) was een multimeter en de 7D12/M2 ($2.815) was een sample-and-hold met een analoog-naar-digitaal converter. Exclusievere digitale plug-ins gebruikten de mainframe-oscilloscoop als een simpele display-unit. De 7D01 en 7D02 waren plug-ins voor logic analyzers. De drievoudig brede programmeerbare 7D20-digitizer met GPIB ($ 7.750 in 1983) zou een analoge mainframe in een digitale oscilloscoop veranderen.
De serie had ook enkele plug-ins voor samplingtechnologie, en veel plug-ins uit deze groep maakten gebruik van de S-serie sampling- en pulsgeneratorkoppen. (De S-serie samplingkoppen werden gebruikt in de Tektronix 560-serie samplingplug-ins zoals de 3S2, 3S5 en 3S6). De 7S11 sampling unit ($ 1.780) was bedoeld voor de verticale as van een mainframe; deze kon een S-serie kop gebruiken, en die kop bepaalde de bandbreedte. De S-1 samplingkop ($ 1.160 in 1983) had een bandbreedte van 1 GHz; De S-4 bemonsteringskop ($ 2.665) had een 25 ps risetime 12,4 GHz bandbreedte lopende-golf sampler. De 7S11 zou werken in combinatie met de 7T11 ($ 4.460 in 1983) of 7T11A sampling sweep units als tijdbasis. De 7T11 kon triggeren op een 1 GHz signaal of synchroniseren met een 1 GHz tot 12,4 GHz input. De 7S12 TDR/Sampler ($ 3.390 in 1983) was een dubbelbrede tijdsdomein reflectometrie plug-in; Er was zowel een bemonsteringskop nodig (zoals de S-6 30 ps risetime 11,5 GHz pass-through sampler, $ 2.295 in 1983) als een pulsgenerator (zoals de S-52 25 ps risetime tunneldiodegenerator, $ 1.655 in 1983). De 7S12 kon ook dienen als bemonsteringsscoop met een bemonsteringskop en een triggerherkenningskop (S-53). De 7S14 dual trace delay sweep sampler ($ 5.235 in 1983) was een complete 1 GHz sampler die geen bemonsteringskoppen uit de S-serie gebruikte.
Er waren ook een curve tracer plug-in, de 7CT1N ($ 1.385 in 1983), en spectrum analyzer plug-ins (bijv. de 7L5, 7L12, 7L13, 7L14, 7L18). De combinatie van een mainframe met opslagoscilloscoop uit de 7000-serie met een plug-in voor een spectrumanalysator zonder opslag (7L12, 7L13) maakte een langzame sweep mogelijk met een weergave die niet vervaagde. De 7L5, 7L14 en 7L18 hadden een eigen interne digitale opslag en konden een stabiele weergave weergeven, zelfs bij gebruik in mainframes zonder opslag.
GPIB-bus
In 1965 ontwierp Hewlett-Packard de Hewlett-Packard Interface Bus (HP-IB) om hun programmeerbare instrumenten met hun computers te verbinden. Vanwege de hoge overdrachtssnelheid destijds (nominaal 1 MB/s) won deze interfacebus snel aan populariteit. Hij werd later geaccepteerd als IEEE-standaard 488-1975 en is geëvolueerd tot ANSI/IEEE-standaard 488.1-1987. Tegenwoordig wordt de naam General Purpose Interface Bus (GPIB) breder gebruikt dan HP-IB. ANSI/IEEE 488.2-1987 versterkte de oorspronkelijke standaard door nauwkeurig te definiëren hoe controllers en instrumenten communiceren. Standard Commands for Programmable Instruments (SCPI) nam de commandostructuren uit IEEE 488.2 over en creëerde één uitgebreide set programmeercommando’s die met elk SCPI-instrument gebruikt kan worden. Veel Tektronix-instrumenten, waaronder de oscilloscopen uit de 2430-serie, zijn verkrijgbaar met GPIB-interfacekaarten.
