Tektronix 2235 oscilloscoop: demo en basisinstallatie
Een lange introductievideo over het instellen en gebruiken van de goede oude Tektronix 2235 tweekanaals-oscilloscoop met 100 MHz bandbreedte.
- Tektronix 2235 manual (okt 1982)
- Tektronix 2235 service manual (dec 1982)
- Tektronix 2235A Instruction Manual (sep 1989)
De Tektronix 2235 is een draagbare 100 MHz dual-trace, dual-timebase draagbare scope.
Het werd ook aan het leger verkocht onder de modelnaam AN/USM-488.
Het zustermodel 2236 voegt een ingebouwde DMM/teller toe.
Belangrijkste specificaties
Bandbreedte 90 MHz bij 2 mV/Div, 100 MHz bij 5 mV/Div en hoger; schakelbare 20 MHz-limiet
Stijgtijd 3,9 ns bij 2 mV/Div, 3,5 ns bij 5 mV/Div en hoger
Doorbuiging 2 mV/Div tot 5 V/Div, 1−2−5, ±2%, en variabel 2,5:1
Tijdbasis 50 ns/Div tot 500 ms/Div (B-tijdbasis tot 50 ms/Div), 1−2−5, ×10 vergrootglas voor snelste afbuiging van 5 ns/Div
Ingangsimpedantie 1 MΩ // 20 pF
Triggergevoeligheid 0,3 Div of 35 mV tot 10 MHz, 1 Div of 120 mV tot 60 MHz, 1,5 Div of 200 mV tot 100 MHz

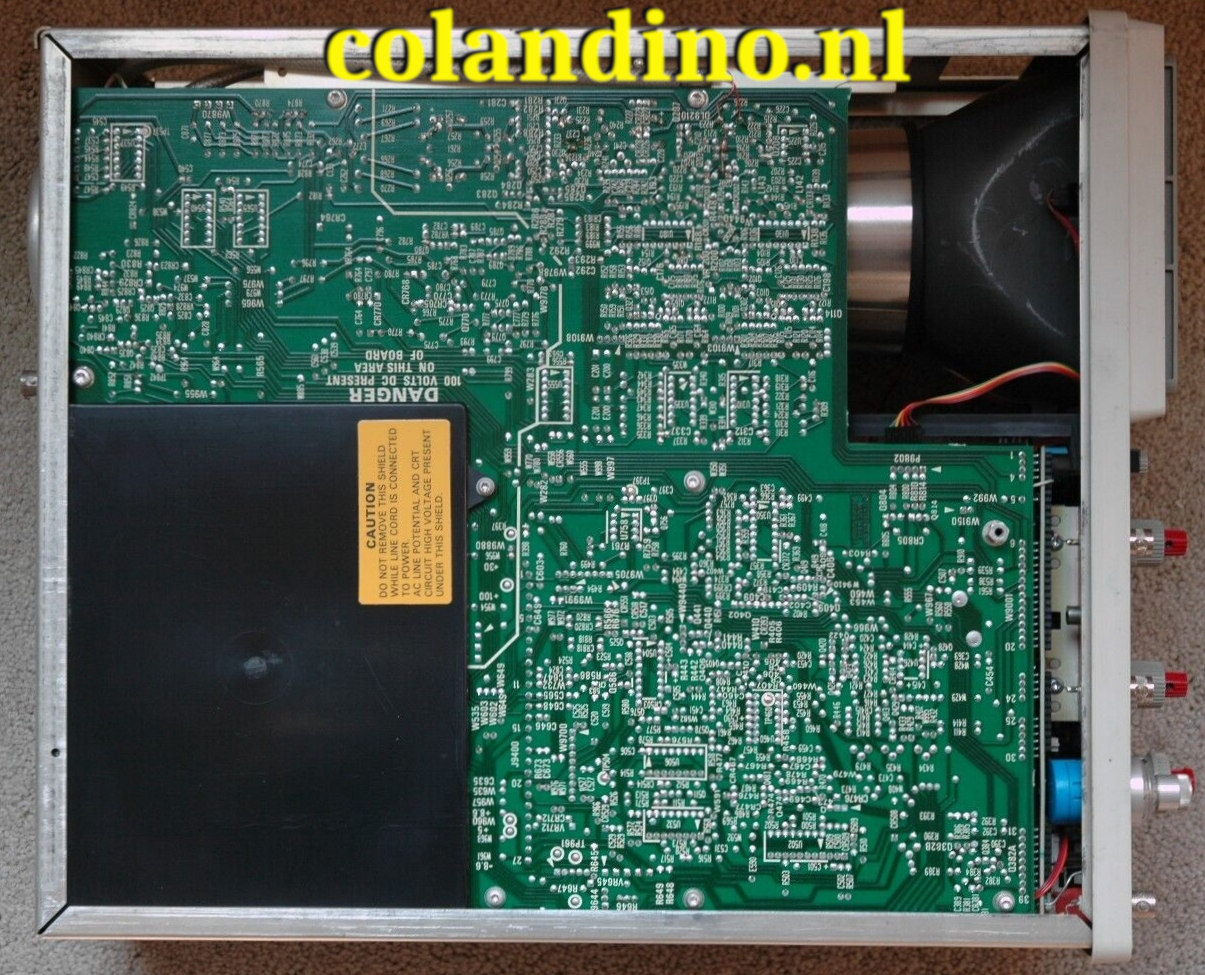

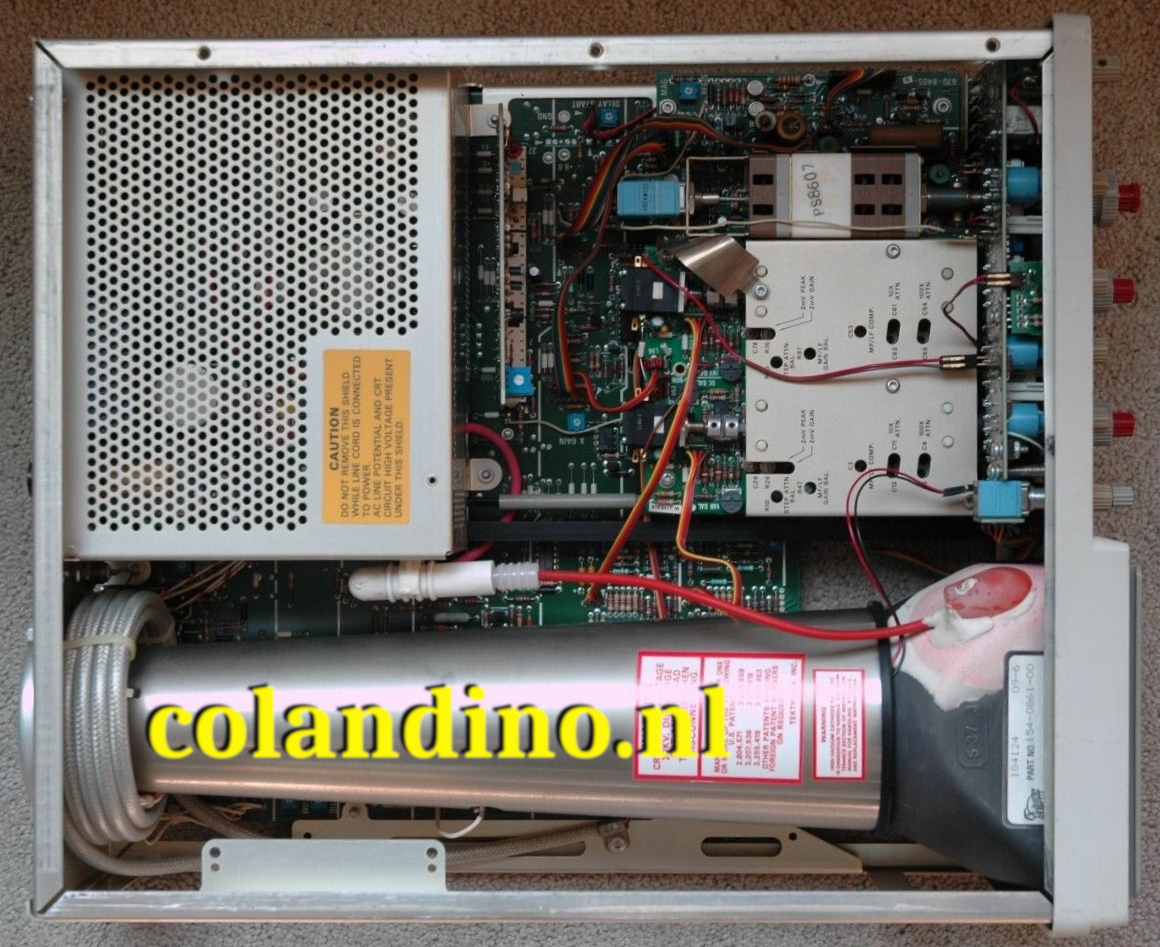

CRT 80×100 mm² weergavegebied, P31 fosfor, 14 kV versnellingsspanning

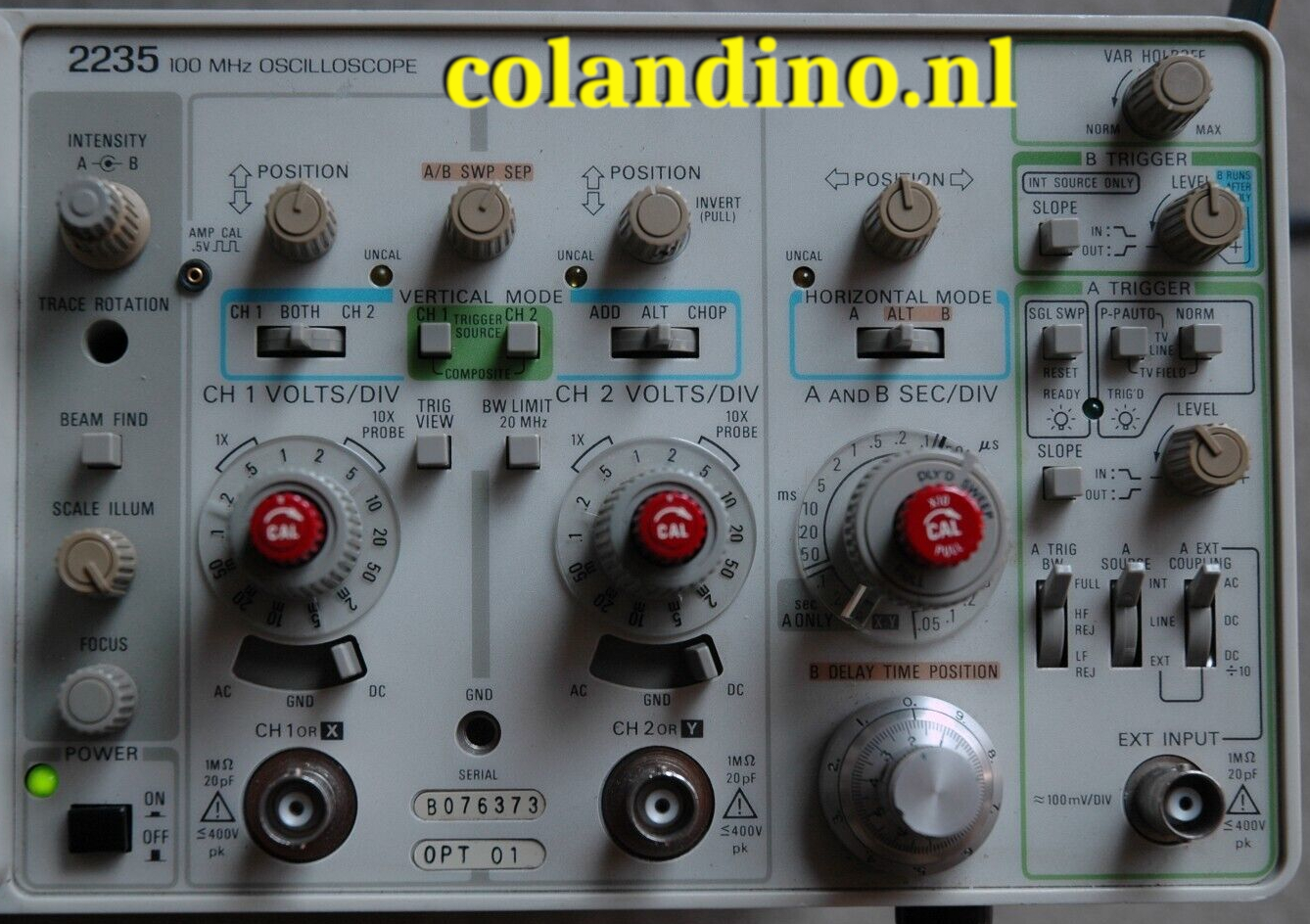

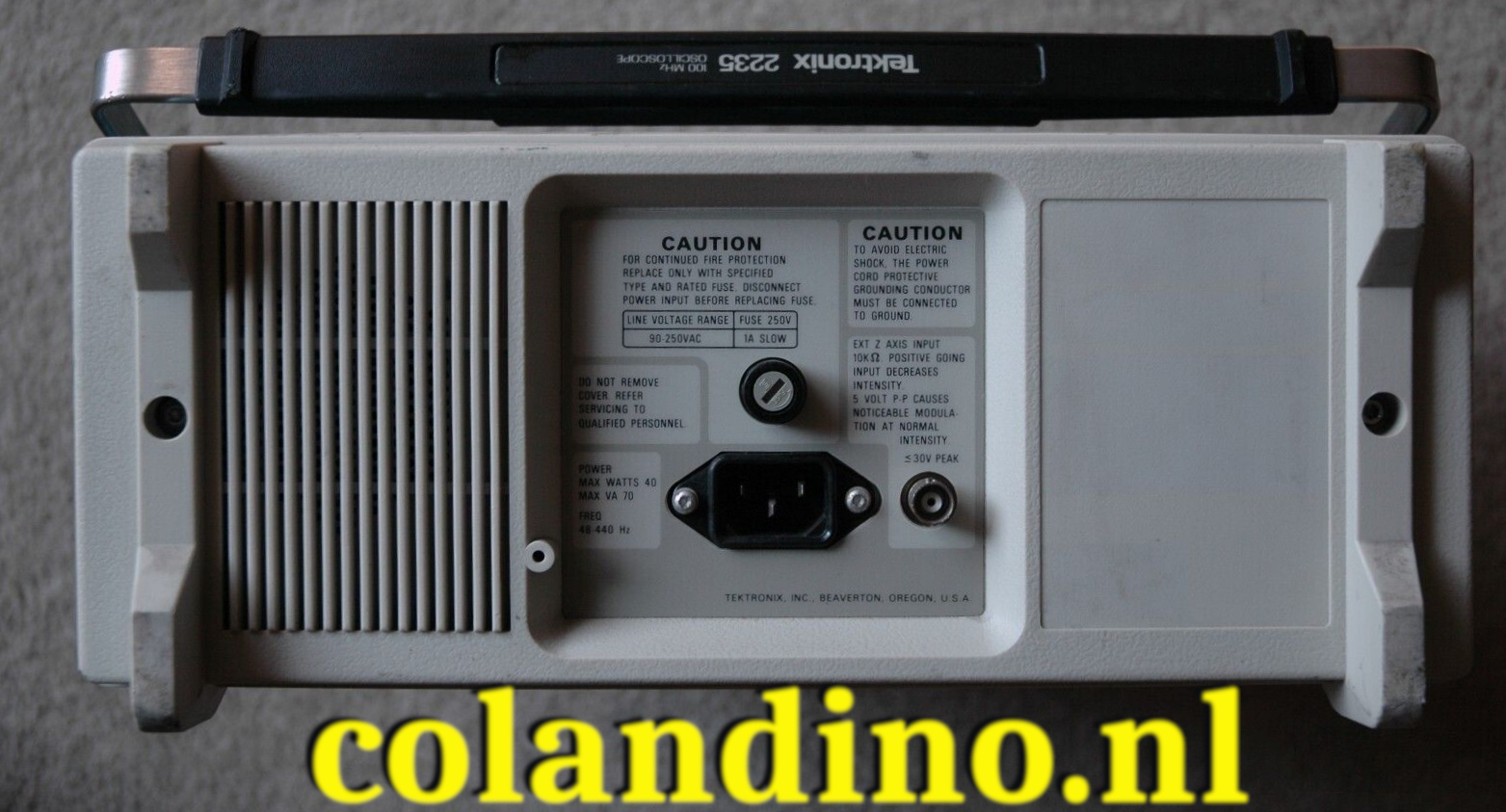

Voeding 90−250 VAC, 48 tot 440 Hz, 40 W
Grootte 137 mm × 327 mm × 440 mm (5,4″ × 12,9″ × 17,3″)
Gewicht 5,2 kg (11,5 lb) zonder accessoires
Sondes Twee P6122 10X spanningssondes (010-6122-01)
Functies
- Vertraagde tijdbasis
- X−Y-modus
- Z-ingang
Prijzen
$1650 in 1984, dat zou nu circa €4500 zijn.
