  • Zelfbouw lucht ionisator (Big Clive)

    Geplaatst op door colani Reactie

    Onder bewerking: printplaten besteld op 26 maart 2026

    De AC220V 200 mg/u Ozon generators zijn al binnen…. en hier een linkje naar de 12V 200 mg/u Ozon generators

    Geïnspireerd door Big Clive

    Russian Nuclear Corporation molecular disruptor – Big Clive

    Wat is een ionisator?

    Een ionisator of ionizer is een apparaat dat moleculen ioniseert, dat wil zeggen op deeltjes een elektrische lading aanbrengt.

    Over het algemeen wordt met een ionisator een apparaat bedoeld dat bijvoorbeeld in huis gebruikt kan worden, en het aantal stofdeeltjes in de lucht vermindert. Het principe wordt ook gebruikt bij het reinigen van uitlaatgassen en het ontstoffen van lucht in lange tunnels, daar spreekt men meestal van een elektrostatische precipitator.

    Munt van de Russische Federatie, uit 1997, opgedragen aan Alexander Chizhevsky (Tsjizjevski)
    Munt van de Russische Federatie, uit 1997, opgedragen aan Alexander Chizhevsky (Tsjizjevski)

    Oorsprong

    Het oorspronkelijke concept van luchtionisatoren wordt toegeschreven aan een Russische wetenschapper genaamd Alexander Chizhevsky.

    Deze ionisator met een naaldarray, geïnspireerd op de Chizhevsky-kroonluchters. Dit waren grote, sierlijke metalen frames met talloze ioniserende punten, die aan de plafonds van grote openbare gebouwen in Rusland hingen.

    De naaldarray die ik uiteindelijk voor dit apparaat heb gebouwd, is gebaseerd op een schijf van printplaatmateriaal met gaten en een cirkel van naalden. Ik had gehoopt de naalden in een hoek van 45 graden te buigen, maar ze bleken erg broos te zijn.

    Hoewel de elektrostatische neerslag van stof een nuttig, zij het ietwat rommelig, effect was, was de natuurlijke generatie van sporen van ozon en andere kortlevende actieve moleculen die in de buitenlucht voorkomen waarschijnlijk de werkelijke reden waarom de ionisatoren de muffe binnenlucht een frisse uitstraling gaven.

    Hier is een link naar de Wikipedia-pagina van Alexander: https://en.wikipedia.org/wiki/Alexander_Chizhevsky

    Werking

    Lees verder → Bericht ID 46771

    Gerelateerde berichten:

    WOVO - Turbo 6 - Ozon generatorWOVO – Turbo 6 – Ozon generator reparatie Velleman K7000 - Signal Tracer / InjectorVelleman K7000 – Signal Tracer / Injector Ionisatie door een botsing tussen een elektron en een atoomBouw een FK921 lucht ionisator Precisie milliohmmeter bouwenPrecisie milliohmmeter bouwen MAX038 Function Generator KitMAX038 functiegenerator

    📂Dit bericht is geplaatst in Bouwpaketten Zelfbouw 📎en getagd

  • WOVO – Turbo 6 – Ozon generator reparatie

    Geplaatst op door colani Reactie
    WOVO - Turbo 6 - Ozon generator
    WOVO – Turbo 6 – Ozon generator

    De ozongenerator heeft altijd in de vogelkooi en later in de vissenschuur gestaan en heeft daardoor al ruim 30 jaar zijn werk gedaan.

    Maar ook wat corrosieschade opgelopen en het controlelampje (Neon) is ondertussen al meer dan een decennia overleden.

    Tijd voor een restauratie.

    Eerst de fabrieks-flux maar eens verwijdert, dat was veel!

    Daarna een goede reiniging van de overgebleven printbanen en contacten.

    De componenten getest met multimeter en curvetracer

    Alle soldeerverbindingen hersteld.

    Het neonlampje vervangen door een LED uit een schakelaar.

    Na een grondige reiniging van de behuizing (vooral kalk uit de vissenschuur) en montage werkt deze weer als nieuw…..

    WOVO - Turbo 6 - Ozon generator reparatie
    WOVO – Turbo 6 – Ozon generator reparatie

    Lees verder → Bericht ID 46771

    Gerelateerde berichten:

    Op de werkbankOp de werkbank Russian Nuclear Corporation molecular disruptorZelfbouw lucht ionisator (Big Clive) Ionisatie door een botsing tussen een elektron en een atoomBouw een FK921 lucht ionisator Kaisi-998D-06Kaisi 998D 2 In 1 soldeerstation Stappenplan reparatie Voeding PC ATX Power SupplyStappenplan reparatie Voeding PC ATX Power Supply

    📂Dit bericht is geplaatst in Reparaties 📎en getagd

  • Bouw een FK921 lucht ionisator

    Geplaatst op door colani Reactie

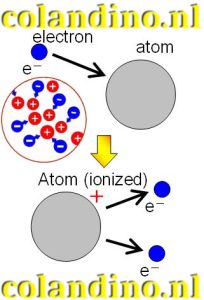

    Ionisatie door een botsing tussen een elektron en een atoom
    Ionisatie door een botsing tussen een elektron en een atoom

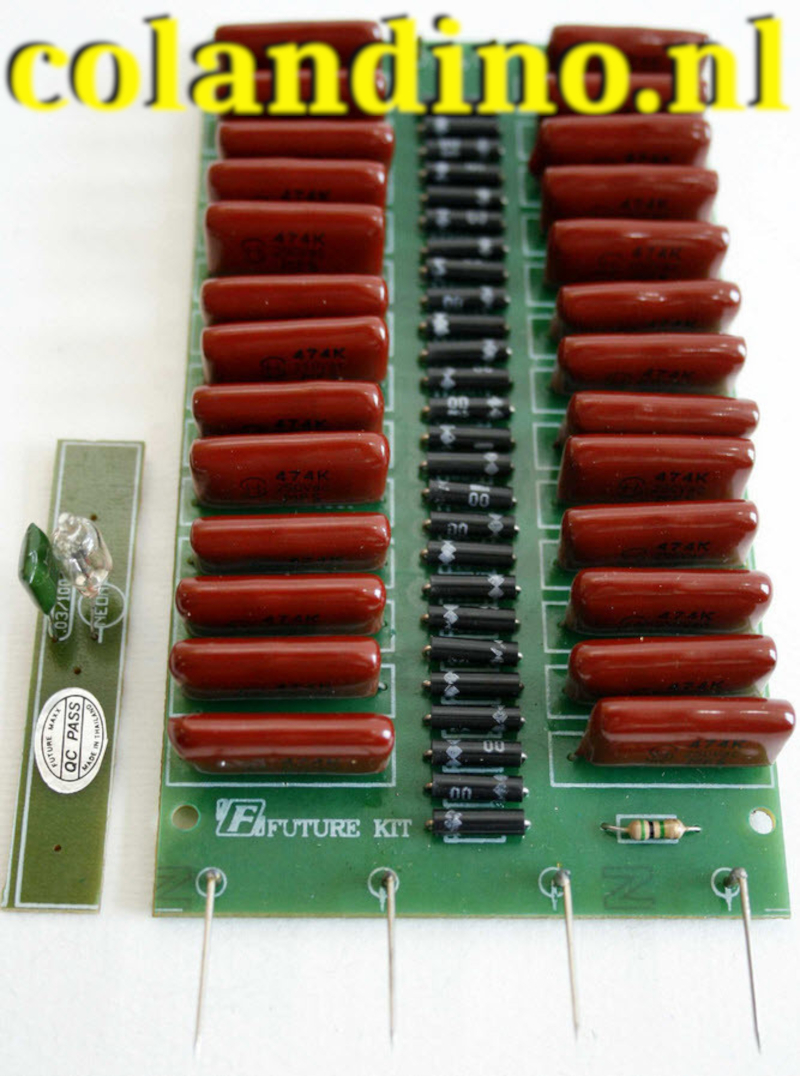

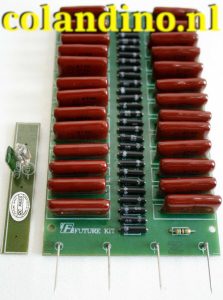

    FK921 lucht ionisator compleet
    FK921 lucht ionisator compleet

    Met dit bouwpakketje kunt u een ionisator bouwen die de lucht in uw woonomgeving zou opschonen en uw gezondheid bevorderen. Wij schrijven bewust ‘zou’ omdat de werking van dergelijke ionisatoren nogal omstreden is.

    Achtergrond informatie

    De bouw van de materie

    Volgens de klassieke natuurkunde is alle voor ons tastbare materie opgebouwd uit atomen. Zo’n atoom heeft een kern, waarin protonen en neutronen aanwezig zijn. Rond die kern draaien elektronen in welbepaalde banen. Alweer volgens de klassieke natuurkunde kunt u elektronen, protonen en neutronen voorstellen door minuscule harde bolletjes materie die bepaalde eigenschappen hebben. Eén van die eigenschappen is elektrische lading. Protonen hebben een positieve lading van +1, elektronen een negatieve lading van -1. Neutronen hebben geen elektrische lading en zijn dus neutraal. Een atoom is elektrisch neutraal, er zitten even veel positief geladen protonen in de kern als er negatief geladen elektronen rond de kern draaien.

    Hoewel inmiddels duidelijk is dat deze voorstelling van zaken tamelijk primitief is kunnen wij er tóch vrijwel de gehele chemie en een groot deel van de elektrotechniek mee verklaren.

    Het zuurstof atoom
    De lucht die u inademt bestaat voor ongeveer 20 volume-procent uit zuurstof. Zuurstof is een voor het leven onmisbaar element. Alweer volgens de klassieke natuurkunde kunt u een zuurstof atoom voorstellen zoals getekend in de onderstaande figuur. In de kern zitten acht protonen en acht neutronen. Rond de kern draaien acht elektronen in twee banen of schillen. De schil die het dichtst bij de kern ligt noemt men schil K en daarin is plaats voor maximaal twee elektronen. De volgende schil heet schil L en daarin is plaats voor maximaal acht elektronen. Bij het model van het zuurstof atoom draaien er echter slechts zes elektronen in deze schil. Er is dus plaats voor nog twee elektronen.

    De klassieke voorstelling van een zuurstof atoom.
    De klassieke voorstelling van een zuurstof atoom.

    Ionen
    Een element zoals zuurstof kan gemakkelijk twee extra elektronen in zijn buitenste schil opnemen. Als dat gebeurt wordt de ladingsneutraliteit van het atoom geschonden en krijgt het atoom een negatieve lading. Een dergelijk atoom noemt men een negatief ion of ‘anion‘. Het woord ion is afkomstig van het Griekse woord ‘ιον‘. Deze naam werd in 1834 bedacht door de Engelse natuur- en scheikundige Michael Faraday die dit woord toekende aan een toen onbekend deeltje dat in staan was in een waterige oplossing van één elektrode naar een andere elektrode te migreren.
    De ionisator

    Een ionisator of ‘ionizer‘ is een apparaat dat atomen ioniseert. Dat wil zeggen dat een dergelijk apparaat in staat is een elektrisch neuraal atoom te voorzien van een positieve of negatieve lading. In het eerste geval gebeurt dit door elektronen uit het atoom te verwijderen. In het tweede geval doet men dit door extra elektronen in het atoom op te nemen. In het kader van dit artikel is alleen van belang dat het op een vrij eenvoudige manier mogelijk is een of twee elektronen in een zuurstof atoom te injecteren.

    Dat gebeurt door een hoge ten opzichte van de aarde negatieve gelijkspanning op een naald aan te brengen. Bij het woord ‘hoge‘ moet u denken aan spanningen tussen 5 kV en 10 kV. Uit de punt van de naald zullen dan elektronen in de atmosfeer worden gesproeid. Een proces dat te vergelijken is met het sproeien van verfdruppeltjes uit een spuitbus. Deze vrije elektronen hechten zich vrij gemakkelijk aan zuurstof atomen. In de buitenste L-schil is immers plaats voor twee extra elektronen. Dit proces is al eeuwen bekend en staat bekend onder de naam ‘elektrische wind‘. Als u de punt van de elektrisch geladen naald in de buurt van een kaarsvlam houdt zult u vaststellen dat de vlam van de kaars opzij wordt geblazen. Het is zelfs mogelijk dat de vlam wordt uitgeblazen! Blijkbaar wekt de interactie tussen de sterk geladen naaldpunt en de zuurstofatomen die worden geïoniseerd een flinke luchtverplaatsing op.

    Een experiment waarmee u het waaien van de elektrische wind kunt aantonen door Bernard Thomas.
    Een experiment waarmee u het waaien van de elektrische wind kunt aantonen door Bernard Thomas.
