Alfa System N 3000 Mehrfachnetzgerät laboratoriumvoeding

Geplaatst op 2 februari, 2026 17:54 door colani Reactie
Alfa System N 3000 Mehrfachnetzgerät

Laatste update: 27 februari 2026

ALFA Systems N3000 Multi-voeding, lineair gereguleerd, lage rimpel en lage ruis.
- Voeding 1: +0-30V / 2A
- Voeding 2: +0-30V / 2A
- Voeding 3: +5V / 5A
- Voeding 4: +15V / 1A
- Voeding 5: +15V / 1A
De Alfa System N 3000 Mehrfachnetzgerät is een Lineaire Voeding / laboratoriumvoeding uit de jaren ’70 die verschillende spanningen en stromen combineert in één apparaat. De maximale uitgangsspanning kan tot 105 V bedragen door de interne voedingen in serie te schakelen.

Deze aankoop via Marktplaats is een volgende project, ik hoop deze in zijn oude glorie te kunnen herstellen. Wie heeft er nog documentatie, schema’s en dergelijke van deze mooie vintage lineaire voeding?

Deze voeding komt volgens de aanbieder van de ontwikkelafdeling van Philips te Eindhoven, waar deze in 1975 in gebruik is genomen. (Zie Sticker: datum 28.2.75)

Multivoeding

Multivoeding “Alfa N 3000”

Neumüller GmbH introduceerde in de jaren ´70 de “Alfa N 3000”, een multivoeding voor vijf spanningen in een 19-inch rackbehuizing.
- Neumüller GmbH
- Gewerbegebiet Ost 7
- D-91085 Weisendorf
- Tel.: +49 9135 7366665
- Fax: +49 9135 7366660
- info@neumueller.com
- neumueller.com
Deze levert de volgende spanningen: 2 x 0…30V, 2A; 5V, 5A; ±15V, 1A. Alle uitgangen zijn kortsluitvast.

De Alfa System N 3000 5-voudige voeding combineert de meestgebruikte spanningen in het laboratorium in één apparaat. Door de afzonderlijke voedingen in serie en parallel te schakelen, wordt een breed scala aan spanningen en stromen bereikt. De maximale uitgangsspanning is 105 V en de maximale uitgangsstroom is 4 A.

Specificaties en Functies

Dit apparaat werd in de jaren zeventig geproduceerd, en informatie is afkomstig uit oude vakbladen zoals Funktechnik.
- Type apparaat: Een multifunctionele laboratoriumvoedingseenheid (“Mehrfachnetzgerät”).
- Doel: Ontworpen om de meest voorkomende spanningen die in een laboratorium nodig zijn, in één behuizing aan te bieden.
- Flexibiliteit: Mogelijkheid tot serie- en parallelschakeling van de interne voedingen om een breed scala aan spanningen en stromen te genereren.
- Maximale uitgangsspanning: De maximale spanning die bereikt kan worden, is 105 V.
Beschikbaarheid

Lees verder → Bericht ID 44485

Gerelateerde berichten:

Op de werkbank Hiland 0-28V 0.01-2A Verstelbare Dc Voeding Voeding of labvoeding? Pioneer service manuals 200w atx pc power supply
📂Dit bericht is geplaatst in Labvoeding Voedingen Voedingen 📎en getagd 15 volt 19 19 inch 5 Volt afdeling Alfa behuizing datsheet elco Funktechnik GmbH handleiding keramische KiCad labaratorium laboratoriumvoeding labvoeding Mehrfachnetzgerät Müller in Eitorf multivoeding N 3000 Neumüller Neumüller GmbH ontwikkeling papst Philips plaatcondensator rack rackmount reparatie schema schematics system ventilator voeding
Philips 629 – 642 Serie miniatuur keramische plaat condensator

Geplaatst op 5 juni, 2016 18:39 door colani Reactie

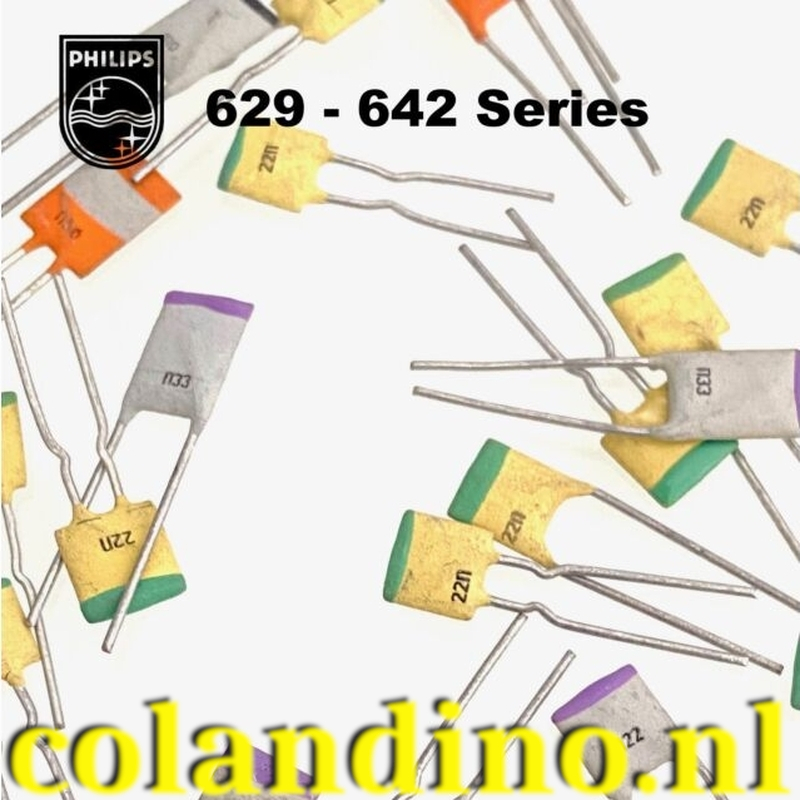

Philips 629 – 642 Serie miniatuur keramische plaat condensator

Vintage Philips keramische plaatcondensatoren

Dit type condensator met een wit, vierkant lichaam en een groene bovenkant is kenmerkend voor
vintage Philips keramische plaatcondensatoren uit de jaren ’60 tot ’80. De groene kleur op de bovenkant geeft specifieke technische eigenschappen aan, zoals de temperatuurcoëfficiënt.

Deze Philips keramische plaat condensatoren zijn beschikbaar in Class IB and Class II in de waarden van 1,2 pF tot 4.700 pF

Kenmerken en Identificatie
- Merk: Philips (vaak gebruikt in oudere Europese elektronica).
- Waarde: 10 nF (ook wel aangeduid als 0,01 µF of code ‘103’).
- Kleurcodering: De groene bovenkant duidt bij deze serie vaak op een temperatuurcoëfficiënt van -330 ppm/°C.
- Vorm: Vierkant/rechthoekig “plate” model met twee pootjes aan de onderkant.
Vervangende Producten

Als u deze condensator wilt vervangen, kunt u moderne meerlaagse keramische condensatoren (MLCC) of schijfcondensatoren gebruiken met dezelfde waarde (10 nF) en een gelijke of hogere werkspanning (meestal 50V of 100V voor dit type).
- Multilayer Keramische Condensator 10nF 50V (THT)
  Volgens Makers Electronics biedt dit type hoge stabiliteit en een breed temperatuurbereik.
  Verkrijgbaar bij retailers zoals Opencircuit en Van Alles en Meer.
- Keramische Schijfcondensator 10nF 100V
  Budgetronics levert deze met een rastermaat (RM) van 5,08 mm, wat vaak overeenkomt met de pootafstand van de oude vierkante modellen.
  Beschikbaar bij Budgetronics en Otronic.
- Hoogspannings Keramische Condensator 10nF 1kV
  Indien de originele condensator in een hoogspanningscircuit zat, adviseert Haje Electronics een variant die tot 1000V (1kV) aankan.
  Verkrijgbaar via Haje.nl of Reichelt.
