  • Fluke 79 Series III Digital Multimeter

    Geplaatst op door colani Reactie

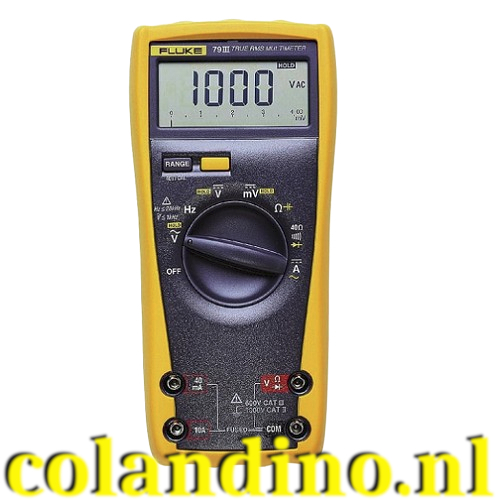

    Fluke 79 Series III Digital Multimeter
    Fluke 79 Series III Digital Multimeter
    Ruwe behandeling en hoge spanning zijn zwaar voor een meter. Maar de nieuwe Fluke 79-serie III DMM’s kunnen alles aan.

    Ze zijn van binnen en van buiten robuust gebouwd. Met overspanningsbeveiliging tegen spanningspieken tot 6 kV en veiligheidsspecificaties die dit bewijzen. Ze beschermen zelfs tegen het meten van spanning als de knop per ongeluk op ohm staat. Bovendien biedt hun robuuste, gegoten behuizing constante bescherming, hoe vaak u ze ook gebruikt.

    Hoe robuust ze ook zijn, de 79-serie III DMM’s zijn zeer gebruiksvriendelijk. Het taps toelopende ontwerp past gemakkelijker in uw hand, zak en gereedschapskist. De contrastrijke displays zijn 20% groter, met extra grote tekens die gemakkelijk van een afstand af te lezen zijn. Bovendien is er gemakkelijker toegang tot Fluke’s gepatenteerde Touch Hold®-modus, die de meting automatisch vastlegt, piept en op het digitale display vergrendelt voor latere weergave.

    Belangrijkste specificaties:

      • Weergave:
        • Digitaal: 4000 counts, updates 4/sec
        • Analoog: 63 segmenten, updates 40/sec
        • Frequentie: 9999 counts
        • Capaciteit: 9999 counts
    • Responstijd van het digitale display:
      • V ac <1,5 s (alleen voor upscale)
      • V dc <1 s
      • Ω <1 s tot 40 kΩ, <2 s tot 4 MΩ, <10 s tot 40 MΩ
    • Bedrijfstemperatuur: 0 °C tot 55 °C
    • Opslagtemperatuur: -40 °C tot 60 °C
    • Temperatuurcoëfficiënt: 0,1 x (gespecificeerde nauwkeurigheid)/ °C (<18 °C of > 28 °C)



    • Relatieve vochtigheid:
      • 90% (0 °C tot 30 °C)
      • 75% (30 °C tot 40 °C)
      • 45% (40 °C tot 50 °C)
      • 35% (50 °C tot 55 °C)
    • Hoogte: In bedrijf: 2.000 meter
    • Opslag: 12.000 meter
    • Batterijtype: 9 V, NEDA 1604A of IEC 6LR61
    • Levensduur batterij: gemiddeld 500 uur met alkalinebatterijen
    • Continuïteitspieper: 4096 Hz
    • Trillingen: Conform MIL-T-PRF-28800F, Klasse III sinusvormig, niet in bedrijf
    • Valbestendigheid: Val van 1 meter conform IEC 1010-1
    • Behuizing: Voldoet aan IP-40 via IEC-529
    • Afmetingen (HxBxD): 3,7 cm x 8,9 – 7,8 cm x 19 cm (1,5 inch x 3,5 – 3,1 inch x 6,55 inch)
    • Gewicht: 365 g (12,9 oz)
    • EMC: Alleen V ac en A ac: RF-veld = 3 V/m. Totale nauwkeurigheid = gespecificeerde nauwkeurigheid + 2,0% van het bereik. EN 61326-1:1997
    • Overspanningsbeveiliging: 6 kV piek conform IEC 1010-1, 1990-09
    • Veiligheid: 600 V CAT III en 1000 V CAT II conform ANSI/ISA-S82.01-94, UL3111-1, CSA/CAN C22.2 nr. 1010.1-92, EN 61010 deel 1:1993

    klik voor de manual
    Service Manual voor de Fluke 79 series

    Gerelateerde berichten:

    CrocSee AC 80-260V 100A CRS-022B LCD-scherm Digitaal Stroom Spanning Vermogen Energie Frequentie Vermogensfactor Multimeter Ampèremeter Voltmeter met 100A Split Core StroomtransformatorCrocSee AC 80-260V 100A CRS-022B UPS schema'sUPS Schema en service manuals Default ThumbnailTestapparatuur schema’s Devine MA-800 versterkerDivine MA-800 versterker MSO/DPO70000DX Mixed Signal/Digitale Fosfor OscilloscopenTektronix service manuals

    📂Dit bericht is geplaatst in Meettechniek 📎en getagd

  • Fluke 73 III digitale multimeter

    Geplaatst op door colani Reactie
    Fluke 73 III digitale multimeter
    Fluke 73 III digitale multimeter

    Beschrijving:

    Ruwe behandeling en hoge spanning zijn zwaar voor een meter. Maar de Fluke 73 en 77 Serie III DMM’s kunnen dit allemaal aan.

    Ze zijn van binnen en van buiten robuust gebouwd. Met overspanningsbeveiliging tegen spanningspieken tot 6 kV en veiligheidsspecificaties die dit bewijzen. Ze beschermen zelfs tegen het meten van spanning als de knop per ongeluk op ohm staat. Bovendien biedt hun robuuste, overmolding bodyprotector constante bescherming, hoe vaak u ze ook gebruikt.

    Hoe robuust ze ook zijn, de 73/77 Serie III DMM’s zijn zeer gebruiksvriendelijk. Het taps toelopende ontwerp past gemakkelijker in uw hand, zak en gereedschapskist. De contrastrijke displays zijn 20% groter, met extra grote tekens die gemakkelijk van een afstand af te lezen zijn. Bovendien is er gemakkelijker toegang tot Fluke’s gepatenteerde TouchHold®-modus, die de meting automatisch vastlegt, piept en op het digitale display vergrendelt voor latere weergave. Er zijn twee modellen om uit te kiezen. En natuurlijk zit er levenslange garantie op.

    Allround-prestaties

    De modelnummers Fluke 73 en 77 vormen een belangrijk onderdeel van Fluke’s reputatie. In de loop der jaren zijn ze uitgegroeid tot de favoriete modellen van een groot aantal professionals. De Fluke 73 en 77 bieden precies de juiste pasvorm voor een breed scala aan metingen. Het zijn echte allround-presteerders. De 73 III is perfect geschikt voor vele elektronische toepassingen en heeft het “klassieke” ontwerp van de 70-serie met afneembare holster. De 77 III beschikt over alle kenmerken en functies voor een breed scala aan industriële toepassingen, verpakt in een ergonomische behuizing met geïntegreerde holster.

    Productoverzicht

    Belangrijkste specificaties

    • Nauwkeurigheid AC-spanning ±2% van de aflezing + 2 cijfers
    • Nauwkeurigheid AC-stroom ±2,5% van de aflezing + 2 cijfers
    • Max. AC (Ampère) 10
    • Max. AC (Spanning) 600
    • Min. AC (Ampère) 0,032
    • Min. AC (Spanning) 0,32
    • Nauwkeurigheid DC-stroom ±1,5% van de aflezing + 2 cijfers
    • DC-stroombereik 32 mA tot 10 A
    • Nauwkeurigheid DC-spanning ±0,3% van de aflezing + 1 cijfer
    • DC-spanningsbereik 320 mV tot 600 V
    • Weerstandsbereik 320 ohm tot 32 M ohm
    • Voeding Eén 9V-batterij (meegeleverd)
    • Veiligheidsclassificatie CAT II 600 V
    • Merk Fluke
    • Afmetingen (“B”) 3″ (±7,5 cm)
    • Afmetingen (“H”) 6,5″ (± 17 cm)

    Fluke-iii_series-01

    Fluke-iii_series-aanvulling

    Fluke-iii_series-02

    Fluke 70, 73, 75, 77, 23 ,21 Series II Service Manual

    Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon:
    https://patreon.com/Colani

    Suc6
    Terry van Erp
