Tektronix analoge oscilloscopen
Tektronix vintage analoge oscilloscooptechnologieën en evolutie. Het bedrijf werd midden jaren 40 opgericht om oscilloscopen te produceren.
In de jaren 60 introduceerde Tektronix de relatief compacte 450-serie draagbare oscilloscopen, te beginnen met de 50 MHz 453. De 453 werd opgevolgd door de 454. Er werd ook een 422 15 MHz AC/DC draagbare oscilloscoop gemaakt. (The Tektronix Portable Scopes)

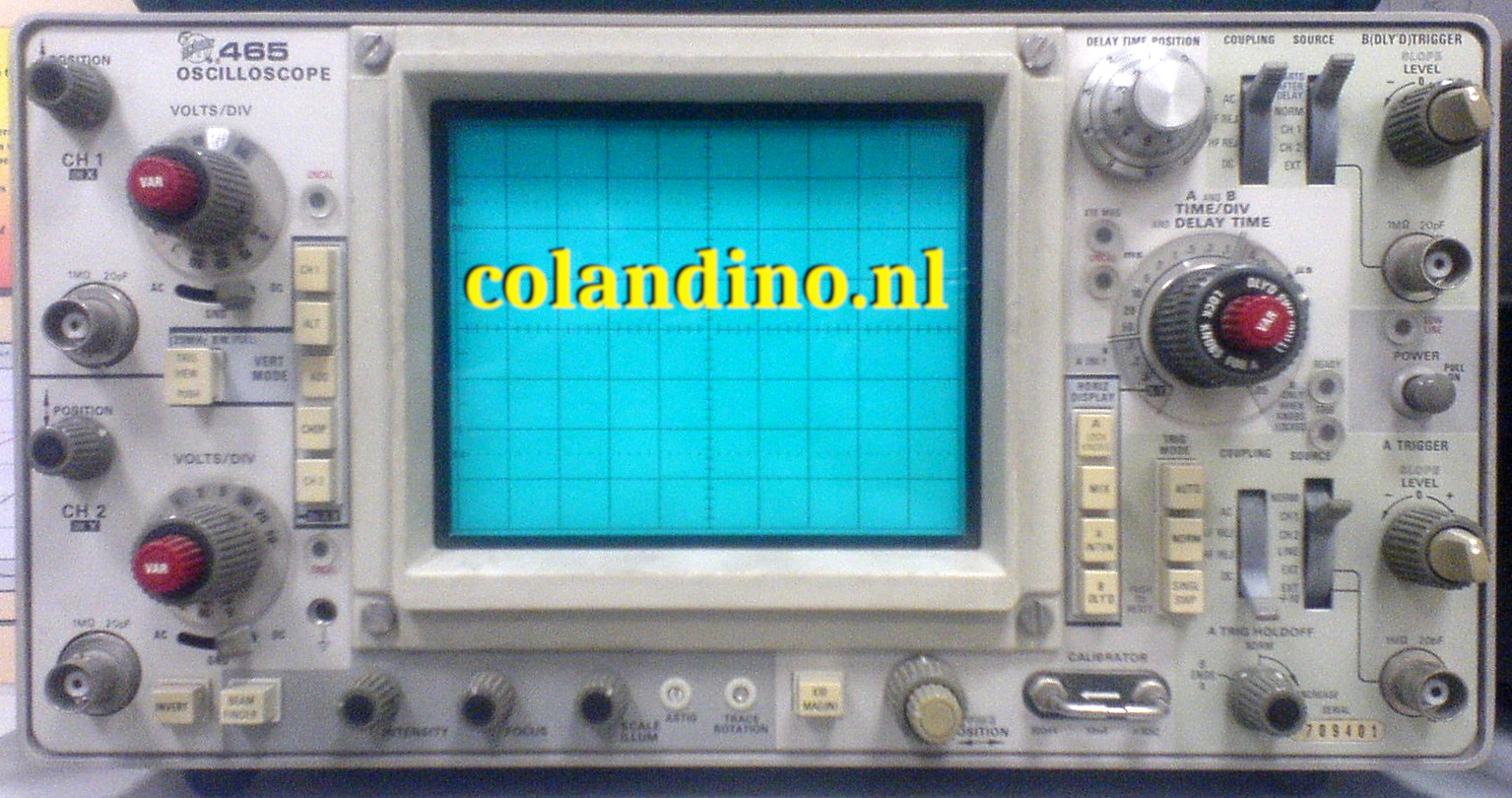

Deze werden snel gevolgd door de De 460-serie, de 470-serie en de 480-serie. Elke upgrade resulteerde in een grotere bandbreedte en betere triggering. Deze oscilloscopen waren nog steeds zwaar voor mobiel gebruik en de behuizing was complex en duur om te bouwen.

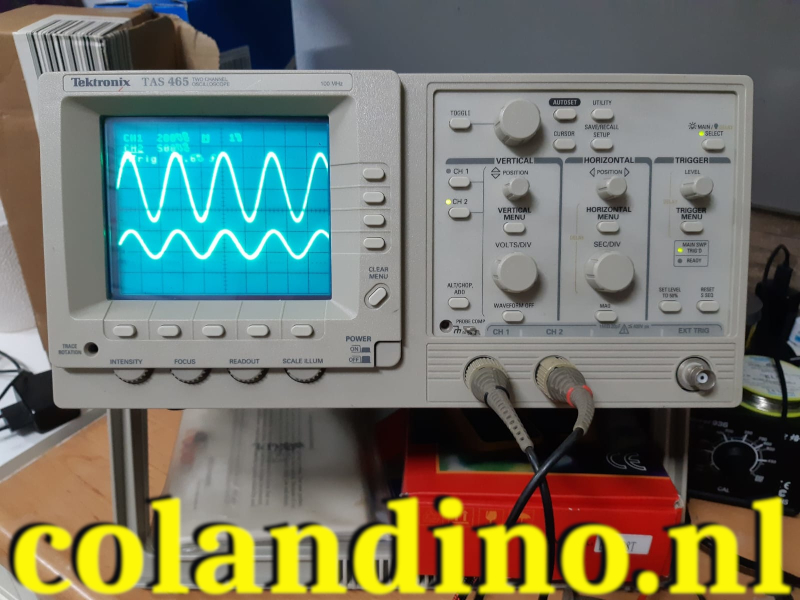

Opvallend bij deze draagbare modellen is de overvloed aan opties en opties. Van 500 kHz tot 400 MHz. In 1988 begonnen de prijzen bij ongeveer $ 2000 en liepen op tot meer dan $ 12.000 voor de 2467 met MCP CRT, allemaal met 2 tot 4 kanalen. Het gewicht daalde van een lichte 1,6 kg voor de kleine 212 tot 10 kg voor de 2467.
Deze oscilloscopen zijn er in veel verschillende modellen en de verschillen tussen de modellen zijn niet duidelijk.
Het eerste cijfer “5” stond voor de diameter van het scherm, “01” gaf het eerste model aan. De vroege 501 bevatte geavanceerde schakelingen, maar was te groot en te zwaar voor de werkbank. Dat was niet genoeg om te concurreren met de “grote” concurrenten zoals Dumont, RCA, Varian, General Electric(?). Tektronix realiseerde zich deze nadelen en introduceerde het model 511 (ontworpen door Howard Vollum, Milt Bave en anderen). (Classic Tektronix Scopes Mirror)
De Tektronix 515A is een 15 MHz enkelsporige oscilloscoop met alle buizen, geïntroduceerd in 1955. (https://w140.com/tekwiki/wiki/515 TekWiki, geraadpleegd op 24 december 2023) De eerste 900 verkochte exemplaren misten het achtervoegsel “A” voor de verbeterde versie. Er kunnen twee verticale ingangen worden aangesloten, maar er kan er slechts één worden weergegeven (keuzeschakelaar) ten opzichte van de tijdscurve. Er is echter ook een externe horizontale ingang waarmee twee signalen kunnen worden vergeleken door ze weer te geven als een x-y-grafiek, in plaats van slechts één golfvorm als functie van de tijd.
De 547 was misschien wel de populairste van de grote oscilloscopen met vacuümbuis. Het was een oscilloscoop met één bundel die in 1968 $ 1875 kostte. De 547 werd vooral populair dankzij de innovatieve “ALT”-modus, waarmee dubbele sporen konden worden weergegeven op een oscilloscoop met één bundel. Dit bood veel van de functionaliteit van oscilloscopen met twee bundels, maar dan voor een fractie van de meerprijs. (De Tektronix 547 Oscilloscoop – Magie in de Doos).
Veel gebruikers vonden het interessant om meer dan één elektrisch signaal tegelijk op het scherm te kunnen zien, zodat ze gemakkelijk konden worden vergeleken of gecorreleerd. Er waren twee methoden om dit te doen. Een daarvan was een oscilloscoop met twee bundels. Dit was een zeer dure aanpak, omdat er twee exemplaren van alles nodig waren. Oscilloscopen van Tektronix zoals deze waren de 502, 551, 555 en 556. Sommige hiervan hadden twee tijdbases en twee sets horizontale afbuigplaten, waardoor de horizontale scan van de twee bundels afzonderlijk van elkaar gesynchroniseerd (getriggerd) kon worden.
