ZOYI ZT-1000R multimeter en isolatietester

ZOYI ZT-1000RTwo-in-een hoge precisie digitale megohmmeter multimeter isolatieweerstandstester 1000V elektricien megohmmeter.

Als apparaten worden bediend met een netspanning, is perfecte isolatie belangrijk. Ook moet de isolatie worden getest op kabels en elektrische installaties.

ZOYI ZT-1000R multimeter en isolatietester

Een multimeter is echter niet voldoende voor deze doeleinden. De isolatie moet worden getest op een overeenkomstig hoogspanning. De resultaten zijn ideaal voor verschillende gigaohms – weet buiten het meetbereik van een typische multimeter.
Overzicht

Een beetje van tevoren: ik ben geen getrainde elektricien en ik ben niet bekend met de relevante normen en voorschriften in detail. Daarom zal ik het apparaat liever vanuit een technisch perspectief bekijken en op de meeste manieren typische toepassingen aanpakken.

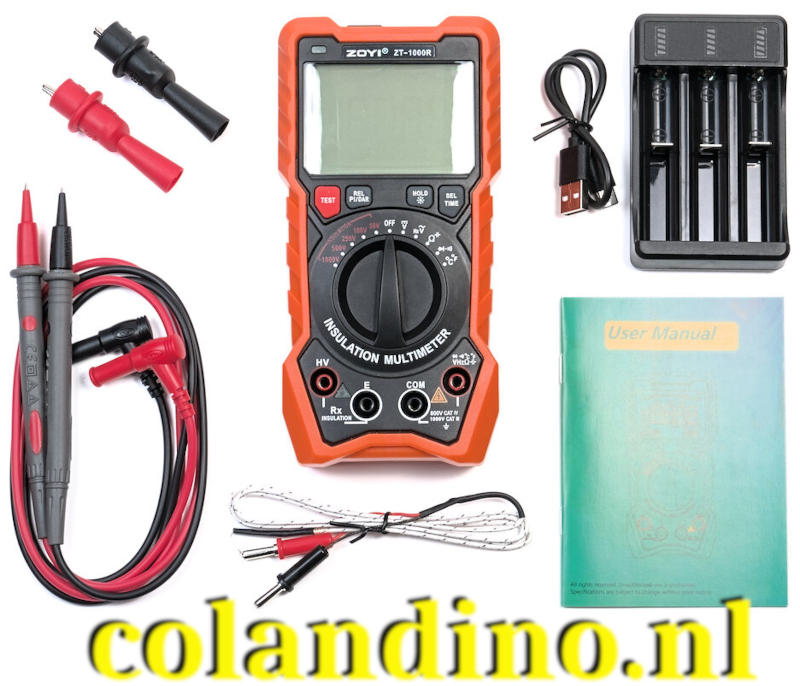

De ZT-1000R wordt geleverd in een bedrukte kartonnen doos inclusief alle benodigde accessoires, zodat deze klaar is voor onmiddellijk gebruik.

Meetsnoeren
Plug-on krokodillenklemmen
Thermokoppel
3x 14500 Li-Ion batterij (500 mAh)
Li-ion oplader
USB-C oplaadkabel
Handleiding (Engels)

Hoewel de gebruiksaanwijzing alleen in het Engels beschikbaar is, is het begrijpelijk en gemakkelijk te begrijpen. Als u het apparaat gebruikt, moet u hoe dan ook bekend zijn met de basisafhandeling, zodat alleen individuele functies indien nodig moeten worden opgezocht.

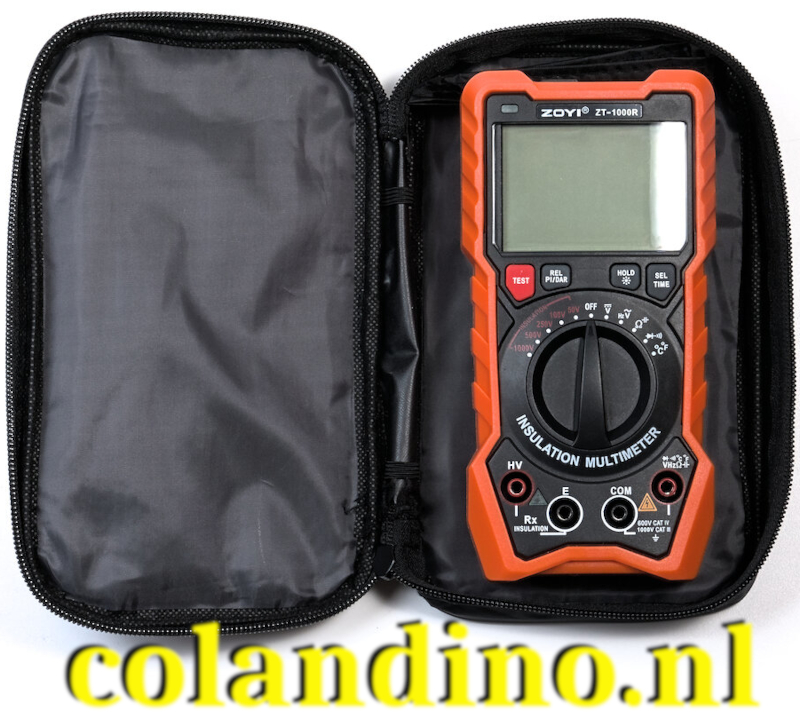

Een opbergzak met rits is ook inbegrepen. Het materiaal is dun, maar licht gewatteerd en de zak vervult zijn functie.

De ZT-1000R is een handheld apparaat, zoals het typisch bekend is van digitale multimeters. De kast met een afmeting van 180 × 90 × 52 mm is gemaakt van zwart ABS kunststof. Een hoesje gemaakt van oranje PVC beschermt het tegen schokken. Het apparaat weegt 430 g. Het vakmanschap werkt over het algemeen stevig.

Met een uitklapbare standaard aan de achterkant kunt u het apparaat instellen om het scherm gemakkelijker te lezen.

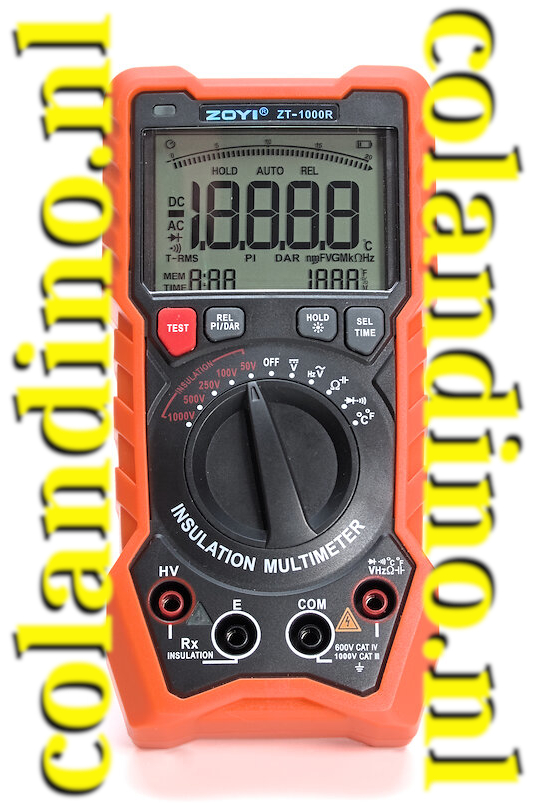

In het midden van het 3″ LCD-scherm bevindt zich een groot hoofddisplay met 41⁄2 cijfers. Kleinere getallen onderaan geven extra waarden aan, afhankelijk van de modus. Een “analoog” display in het bovenste gebied vertegenwoordigt grafisch de huidige waarde in het betreffende meetbereik, maar wordt alleen bijgewerkt met hetzelfde tarief als het digitale display.

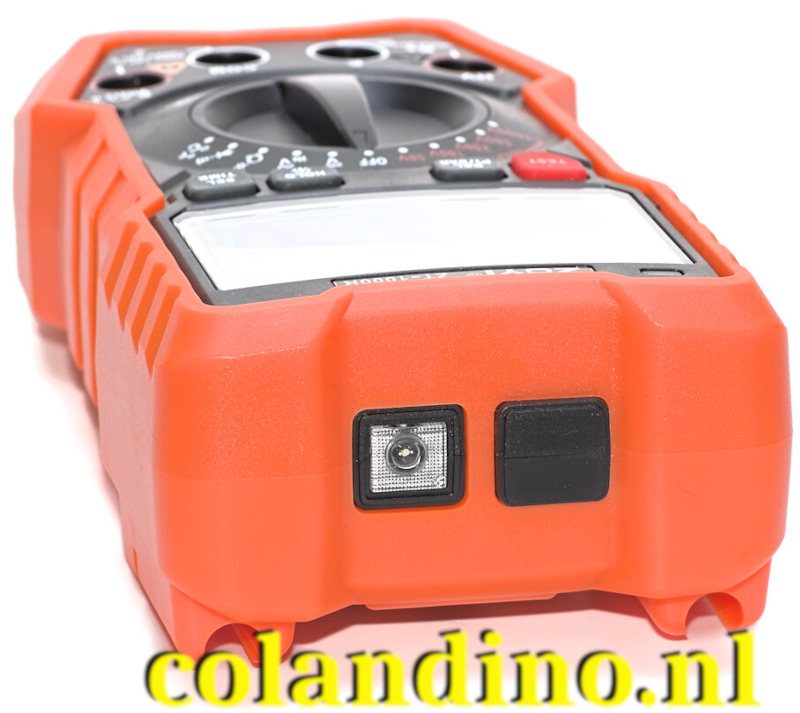

Aan de bovenkant van het apparaat is een witte LED geïntegreerd, die kan worden gebruikt als een (niet bijzonder heldere) zaklamp. Het wordt automatisch ingeschakeld samen met de achtergrondverlichting van het display.

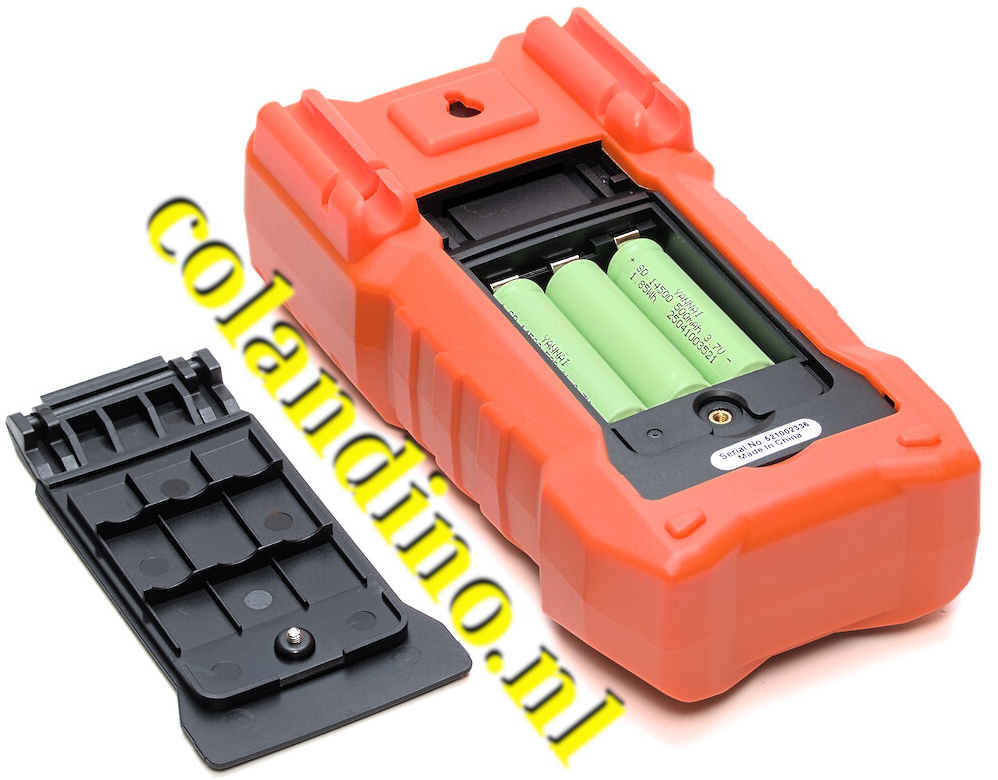

Het batterijcompartiment achter de klapvoet is met een enkele schroef vastgezet. Er worden drie Li-Ion-batterijen van maat 14500 gebruikt, die in serie zijn aangesloten. Aangezien de ZT-1000R geen geïntegreerde oplaadfunctie heeft, moeten de batterijen worden verwijderd voor opladen en opgeladen in een externe oplader.

Het batterijcompartiment is erg kort, waardoor het moeilijk is om de batterijen te verwijderen. Een band achter de batterijen zou het veel gemakkelijker maken om te verwijderen. Bovendien kan het verwijderen van de kleine bruggen iets meer ruimte creëren voor de batterijen.

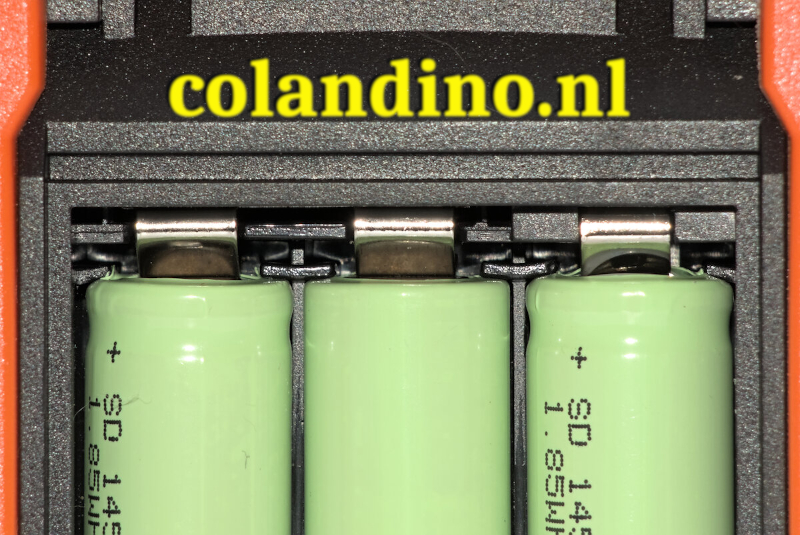

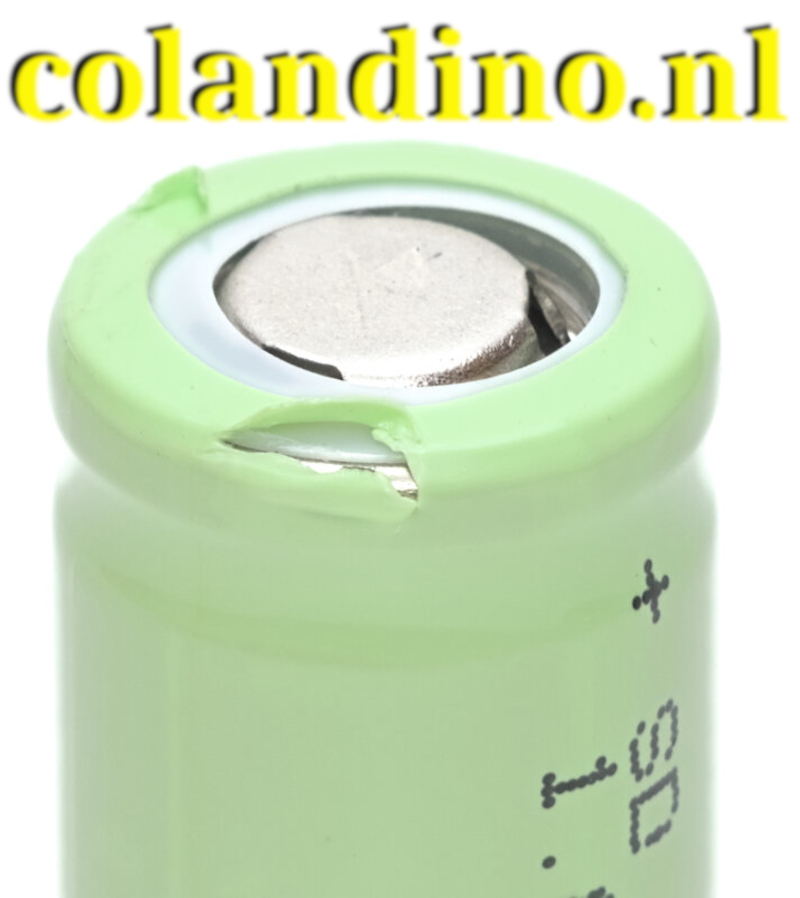

Al tijdens de levering werd de isolatie van de batterijen beschadigd door het gedwongen inbrengen. Dit vormt een aanzienlijk veiligheidsrisico, aangezien het risico op een kortsluiting aanzienlijk wordt verhoogd. Batterijen in deze staat mogen niet meer gebruikt worden. De krimpbuis kan echter eenvoudig worden vervangen.

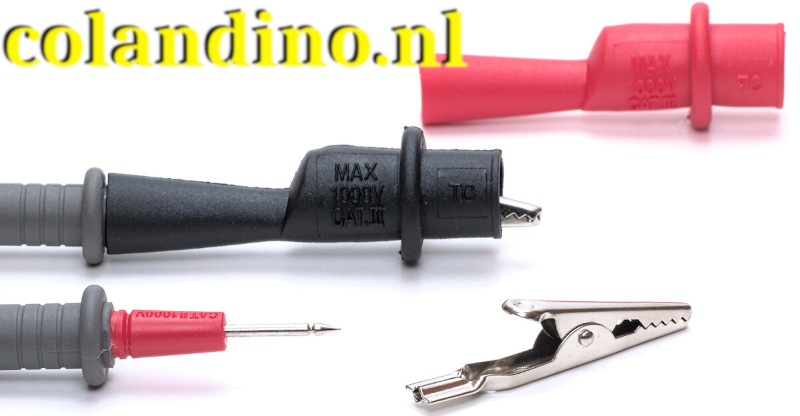

De meegeleverde meetkabels zijn van een eenvoudig type, maar dienen hun doel. De 80 cm lange kabels moeten worden gecoat met PVC en zijn daarom een beetje stijf. Krokodilklemmen, die ook in het leveringsbereik zijn opgenomen, kunnen met een diameter van 2 mm aan de meetpunten worden bevestigd. Het inpluggen vereist echter enige vaardigheid, omdat de kleine openingen door de isolatie worden bedekt.

De ZT-1000R maakt spanningsmetingen tot 1000 V mogelijk en kan ook een testspanning van maximaal 1000 V genereren. De testtips zijn gespecificeerd met “CAT II 1000 V”, de krokodilklemmen met “CAT III 1000 V”. Of dat genoeg is, iedereen moet zelf beslissen.

In principe moet u op de hoogte zijn van de doelgroep van het apparaat. Voor professionele en standaardconforme tests is het gebruik van een gecertificeerd meetapparaat essentieel – het gaat immers om de betrouwbare detectie van mogelijk levensbedreigende situaties. Voor de hobby- of amateursector is een goedkoop meetapparaat echter nog steeds beter dan helemaal geen test. Zelfs als dit niet alle gevaren met zekerheid wegneemt, kunnen in ieder geval enkele gebreken worden gedetecteerd. Voor mij is het dan ook een goede aanvulling op de algemeen gepaste voorzichtigheid.
Isolatie tester

Tijdens de isolatietest wordt een hoogspanning toegepast op het te testen object om de weerstand via de lekstroom te meten. De spanning is afhankelijk van de betreffende situatie en kan tot 1000 V in de ZT-1000R zijn. Hierdoor kunnen weerstanden tot 20 GΩ gemeten worden.

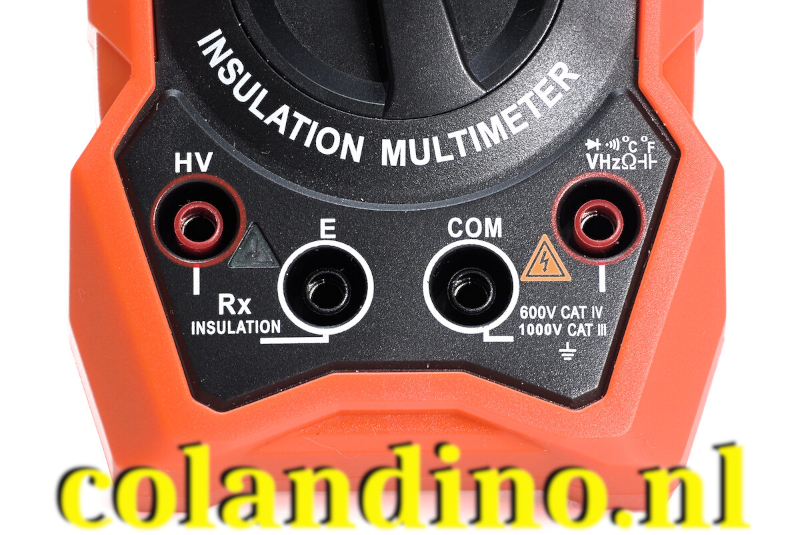

De twee linker 4 mm stopcontacten worden gebruikt voor de implementatie van de isolatiemeting. Voor waarschuwing licht een rode LED tussen de stopcontacten op wanneer een spanning op de uitgang wordt toegepast.

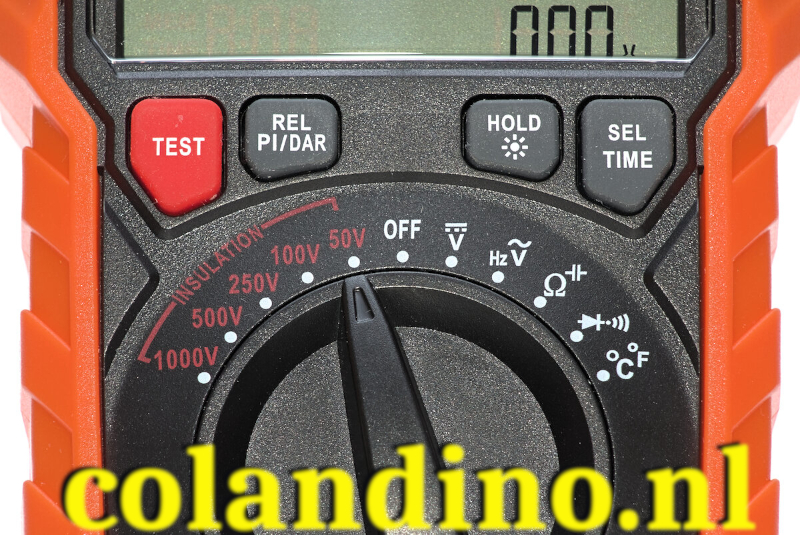

De testspanning wordt geselecteerd via de grote draaischakelaar. U kunt kiezen uit 50, 100, 250, 500 en 1000 V. Hoe hoger de spanning, hoe groter het meetbereik. De voor de meting gekozen spanning is afhankelijk van de respectieve normen.

Het meetproces wordt gestart door de rode TEST-knop ingedrukt te houden. De testspanning wordt toegepast zolang de knop ingedrukt wordt. Na de release wordt de laatste gemeten waarde weergegeven. De TIME-knop kan optioneel worden gebruikt om een timer te activeren, zodat na het indrukken van de TEST-knop automatisch wordt gemeten voor de ingestelde duur.

Daarnaast zijn er twee automatische testprogramma’s beschikbaar, die via de PI/DAR-knop kunnen worden geselecteerd. In de Polarisatie-index (PI)-modus wordt de weerstand gemeten na één en na tien minuten. De verhouding van beide waarden wordt vervolgens weergegeven.
Het tweede testprogramma voor de “Diëlektrische Absorptieratio” (DAR) werkt op dezelfde manier, maar meet de weerstand na 15 en 60 seconden. Nogmaals, de verhouding van beide waarden wordt aan het einde weergegeven.
Conclusies over de kwaliteit van de isolatie kunnen uit de waarden worden getrokken. Ik zal op dit punt echter niet verder in detail treden.
Multimeter

In de multimetermodus kan de ZT-1000R worden gebruikt zoals elke conventionele multimeter. Een actuele meting is echter niet mogelijk. Meetbereiken voor spanningen tot 1000 V, weerstanden tot 200 MΩ en capaciteiten tot 100 mF zijn beschikbaar. Daarnaast kunnen diodes getest worden. De temperatuur kan ook gemeten worden met een Type K thermokoppel. De continuïteitsmeetapparaat wordt “vastgeklampt” en genereert een schoon akoestisch signaal bij de pas.
Conclusie

De Zoyi ZT-1000R is gericht op hobbygebruikers met zijn aantrekkelijke prijs. Het maakt isolatiemetingen mogelijk met testspanningen tot 1000 V en kan weerstanden tot 20 GΩ meten. Voor professioneel gebruik wordt echter aanbevolen om een geschikt gecertificeerd meetapparaat te gebruiken.
