Alles over elektrische condensatoren: werking, typen en toepassingen
- Condensatoren slaan elektrische energie op en spelen een belangrijke rol in industriële circuits en systemen.
- Er zijn verschillende soorten condensatoren, elk met specifieke eigenschappen en toepassingen.
- De juiste keuze hangt af van factoren zoals capaciteit, spanning en tolerantie.
Heb je je ooit afgevraagd wat een elektrische condensator eigenlijk is en waar je hem voor gebruikt? Hoewel het in vrijwel elk elektronisch apparaat en elektrisch systeem in onze omgeving voorkomt, hebben veel mensen slechts een vaag begrip van hoe het werkt of beschouwen ze het als slechts een onderdeel. De rol ervan in moderne elektronica en industriële energie-efficiëntie is echter moeilijk te overschatten.
Door ons te verdiepen in de wereld van elektrische condensatoren, krijgen we inzicht in alles, van de meest fundamentele principes van elektriciteit tot geavanceerde toepassingen in de industrie, de computertechnologie en zelfs de fotografie. Als we weten hoe ze werken, welke soorten er bestaan en waarvoor ze echt worden gebruikt, kunnen we deze fundamentele onderdelen beter waarderen en de technologie om ons heen beter begrijpen.
Wat is een elektrische condensator?
Een elektrische condensator, ook wel bekend als een condensator, is een passief apparaat dat is ontworpen om energie op te slaan in de vorm van elektrische lading in een elektrisch veld. Dit onderdeel, essentieel in zowel eenvoudige elektronische schakelingen als grote industriële systemen, bestaat voornamelijk uit twee geleidende platen (meestal gemaakt van aluminium of andere metalen) gescheiden door een isolerend materiaal, een zogenaamd diëlektricum. Dankzij hun vermogen om energie in korte tijd op te slaan en weer af te geven, spelen condensatoren een cruciale rol bij het stabiliseren, filteren en reguleren van elektrische signalen.
Eigenlijk slaat de condensator elektrische lading op wanneer er een potentiaalverschil (spanning) tussen de platen wordt aangelegd.en geeft deze af wanneer er een elektrische lading op de polen wordt aangesloten. In tegenstelling tot batterijen, die chemische energie opslaan en geleidelijk afgeven, kunnen condensatoren vrijwel onmiddellijk energie laden en ontladen, waardoor ze ideaal zijn voor een breed scala aan toepassingen.
Hoe werkt een elektrische condensator?
De werking van een condensator is gebaseerd op de accumulatie en scheiding van tegengestelde elektrische ladingen op de platen. Wanneer je de condensator aansluit op een spanningsbron, bewegen elektronen van de plaat die met de negatieve pool is verbonden naar de andere plaat, waardoor deze zich ophoopt en negatief wordt geladen. Tegelijkertijd genereert het gebrek aan elektronen op de andere plaat een positieve lading. Tussen de twee platen verhindert het diëlektrische materiaal de directe doorgang van elektronen, waardoor de elektriciteit wordt opgeslagen in de vorm van een elektrisch veld.
De maximale hoeveelheid lading die een condensator kan opslaan bij een bepaalde spanning staat bekend als capaciteit en wordt gemeten in farad (F). Deze waarde is afhankelijk van de oppervlakte van de platen, de afstand ertussen en de eigenschappen van het diëlektrische materiaal. Hoe groter de oppervlakte van de platen en hoe kleiner de afstand ertussen, hoe groter de capaciteit van de condensator. Een diëlektricum met een hoge diëlektrische constante zorgt er op zijn beurt voor dat het bij dezelfde aangelegde spanning een grotere lading kan opslaan.
Tijdens het ontladen geeft de condensator de opgeslagen energie vrij en keert de lading terug naar het circuit., waardoor toepassingen mogelijk worden zoals directe stroomvoorziening in fotografische flitsers, startmotoren van elektromotoren of spanningsstabilisatie in voedingen.
Fundamentele kenmerken van condensatoren
- Capaciteit: Het is het vermogen om elektrische lading op te slaan, gemeten in farad (F). In de praktijk worden vaak subveelvouden zoals microfarad (μF), nanofarad (nF) en picofarad (pF) gebruikt.
- Werkspanning: Geeft de maximale spanning aan die de condensator kan verdragen zonder schade. Overschrijding van deze spanning kan kortsluiting of zelfs explosies veroorzaken.
- Tolerantie: Dit is de foutmarge tussen de werkelijke waarde van de capaciteit en de nominale waarde die op de behuizing van het onderdeel staat aangegeven.
- Polariteit: Elektrolytische en tantaalcondensatoren hebben een vaste polariteit (positief en negatief), en het kan gevaarlijk zijn om ze verkeerd om aan te sluiten. Andere typen, zoals keramische of polyestercondensatoren, hebben geen polariteit.
Belangrijkste soorten elektrische condensatoren
De verscheidenheid aan elektrische condensatoren is afgestemd op de verschillende behoeften van elke toepassing: capaciteit, frequentierespons, grootte, kosten, enzovoort. Hieronder worden de meest voorkomende typen en hun belangrijkste kenmerken beschreven:

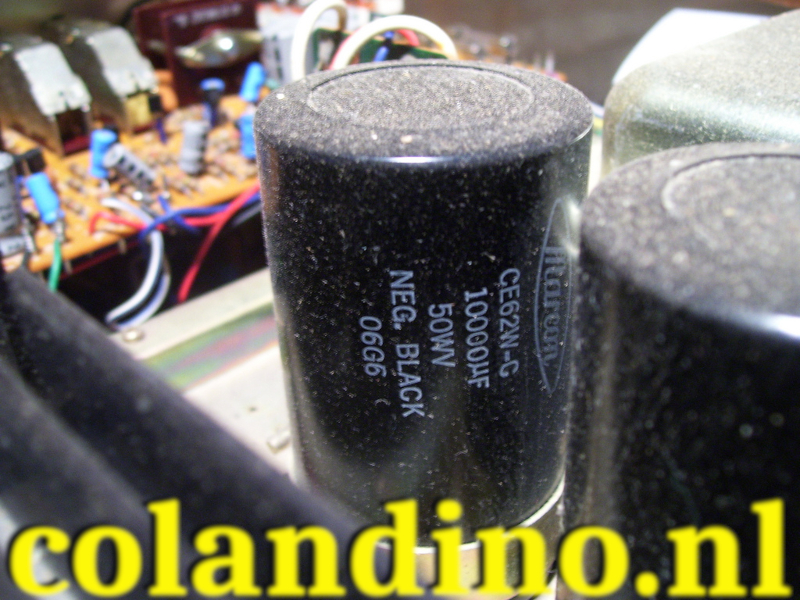

- Elektrolytische condensator: Ze gebruiken een elektrolyt als diëlektricum en bieden een hoge capaciteit in kleine afmetingen. Ze zijn polair (ze hebben zowel een positieve als een negatieve aansluiting). Ze worden gebruikt in voedingen, filters en toepassingen waar grote hoeveelheden energie in korte tijd moeten worden opgeslagen. Er zijn varianten op basis van aluminium en tantaal; laatstgenoemde is compacter en biedt een betere volumetrische efficiëntie.

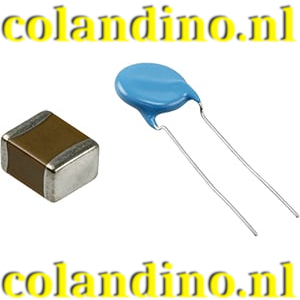

- Keramische condensator: Hun diëlektricum bestaat uit keramische lagen. Ze hebben een zeer laag verlies en zijn ideaal voor hoogfrequente toepassingen. Ze staan bekend om hun stabiliteit en duurzaamheid en worden gebruikt in ontkoppelings-, filter- en elektronische oscillatorcircuits.
- Polyester condensator: Ze zijn gemaakt van gemetalliseerde polyesterplaten en staan bekend om hun uitstekende prestaties bij hoge frequenties en thermische stabiliteit. Ze worden veel gebruikt in audiosystemen en in DC-aansluit- en -ontkoppelingscircuits.
- Papier-, mica-, polyurethaan- en andere diëlektrische condensatoren: Hoewel ze minder gebruikelijk zijn dan de vorige, worden ze nog steeds gebruikt in specifieke toepassingen waarbij een specifieke frequentierespons of bestendigheid tegen bepaalde omgevingsomstandigheden vereist is.
- Condensatoren in serie en parallel: Dit is geen fysieke methode, maar eerder een gebruikelijke aansluitmethode. Door condensatoren in serie of parallel te schakelen, kan de totale capaciteit worden gevarieerd en aangepast aan de eisen van het circuit.
Waarvoor wordt een condensator gebruikt?
De hoofdfunctie van een condensator is het opslaan van energie zodat deze snel weer vrijgegeven kan worden wanneer het circuit dit nodig heeft. De toepassingen ervan gaan veel verder dan deze basisdefinitie. Enkele van de meest opvallende toepassingen zijn:
- Snelle energieopslag en -afgifte: Net als bij cameraflitsen worden condensatoren opgeladen en ontladen om binnen een fractie van een seconde de benodigde energie te leveren.
- Spanningsnivellering en -stabilisatie: Ze filteren schommelingen in de stroomtoevoer in voedingen en egaliseren zo spanningspieken en -dalen.
- Correctie en verbetering van de vermogensfactor: In industriële installaties compenseren condensatoren de reactieve energie die wordt gegenereerd door inductieve belastingen (motoren, transformatoren), waardoor het rendement wordt verbeterd en elektrische problemen worden vermeden.
- Filters en eliminatie van elektrische ruis: Ze worden gebruikt om ongewenste ruis in signalen (audio, radio, communicatie) te onderdrukken.
- Generatie van tijdvertragingen en stroomregeling: In timers, oscillatoren en geïntegreerde schakelingen waarvoor nauwkeurige tijdsveranderingen nodig zijn.
Daarnaast vinden we condensatoren terug in een veelheid aan alledaagse apparaten, zoals geheugens, batterijen, voedingen, oscillatoren en zelfs in startsystemen van elektromotoren.
Coderen en uitlezen van condensatoren
Het kennen van de waarde en de kenmerken van een condensator is essentieel voor de juiste keuze en het juiste gebruik ervan. Er zijn verschillende coderingssystemen:
- Kleurenbalken: Net als weerstanden geven sommige condensatoren hun waarde weer met een kleurcode, waarbij elke band een getal of tolerantie vertegenwoordigt. Een combinatie van groen-blauw-oranje banden geeft bijvoorbeeld 56000 pF (picofarad) of 56 nF (nanofarad) aan.
- Numerieke codes: Keramiek heeft doorgaans drie cijfers, waarvan de eerste twee de significante cijfers vertegenwoordigen en het derde het aantal nullen dat moet worden toegevoegd (altijd uitgedrukt in pF). Zo staat 561 voor 560 pF, terwijl 403 gelijk is aan 40000 pF.
- Opschrift met letters: Soms staan er letters zoals K, M of J naast de getallen, die respectievelijk toleranties van 10%, 20% en 5% aangeven. Deze letters geven meestal de maximaal toelaatbare spanning aan.
Het is van essentieel belang dat u de referentietabellen van elke fabrikant raadpleegt om de informatie correct te interpreteren, aangezien de code zelf kan variëren afhankelijk van het land en de industrienorm.
Industriële en huishoudelijke toepassingen van condensatoren
Condensatoren zijn te vinden in vrijwel alle elektrische en elektronische toepassingen, van kleine computermoederborden tot grote industriële apparatuur. Enkele van de meest voorkomende toepassingen zijn:
- In consumentenelektronica: ze stabiliseren de stroomvoorziening en elimineren storingen in televisies, radio’s en computers.
- In industriële systemen: ze optimaliseren het gebruik van reactief vermogen, verlagen de kosten en verbeteren de algehele elektrische prestaties in fabrieken en grote installaties.
- In de automobielindustrie: ze worden gebruikt voor de stroomvoorziening van knipperlichten, ontstekingssystemen en signaalfiltering in voertuigen.
- In fotovoltaïsche en hernieuwbare energie-installaties: ze helpen de efficiëntie te verbeteren door elektrische onevenwichtigheden te compenseren en gevoelige apparatuur te beschermen.
In sommige sectoren, zoals de industrie of hernieuwbare energie, kan het efficiënte gebruik van condensatoren leiden tot aanzienlijke economische besparingen en een betere kwaliteit van de geleverde energie. Bedrijven zoals Kwarts Ze ontwikkelen geavanceerde oplossingen voor energieopslag die batterijen en condensatorsystemen integreren, waardoor het verbruik wordt geoptimaliseerd en mogelijke stroomonderbrekingen worden geanticipeerd.
Voordelen en overwegingen bij het kiezen van een condensator
Het selecteren van de juiste condensator is essentieel om de efficiënte en veilige werking van een installatie of apparaat te garanderen. Enkele criteria om te overwegen zijn:
- Vereist capaciteitsniveau: Afhankelijk van de toepassing is een specifieke waarde nodig om ervoor te zorgen dat de laad- en ontlaadspanningen voldoen aan de behoeften van het circuit.
- Maximale werkspanning: Kies altijd een condensator die een hogere spanning aankan dan de maximale spanning in het systeem, om storingen of explosies te voorkomen.
- Thermische tolerantie en stabiliteit: In toepassingen waar een hoge precisie vereist is, zijn condensatoren met een lage tolerantie en een goede respons op temperatuurvariaties essentieel.
- Polariteit: Houd er rekening mee dat elektrolytische en tantaalcondensatoren polair zijn. Verkeerd aansluiten kan ze beschadigen en een veiligheidsrisico vormen.
- Regelgeving en veiligheid: Het is belangrijk om te controleren of het onderdeel voldoet aan de voorschriften en certificeringen die vereist zijn voor de toepassing en de werkomgeving.
Codes en praktische voorbeelden
Een correcte interpretatie van de codes die op de condensatoren gedrukt of geschilderd zijn, is essentieel. Bijvoorbeeld:
- Een condensator met de aanduiding “0,047 J 630” heeft een capaciteit van 47 nF, een tolerantie van 5% en is bestand tegen een spanning tot 630 volt.
- Markeringen zoals “4n7 J 630” of “47n K 400” volgen het patroon van identificatiewaarde, tolerantie (J of K) en maximale spanning.
Een goede selectie en onderhoud zijn essentieel om storingen te voorkomen die de gehele installatie kunnen beïnvloeden. Zo wordt een veilige en efficiënte werking gegarandeerd.
De rol van condensatoren in energie-efficiëntie en industrie
Een van de belangrijkste toepassingen van elektrische condensatoren is het verbeteren van de vermogensfactor en het compenseren van reactief vermogen in industriële omgevingen. Wanneer installaties op de juiste manier gebruikmaken van condensatoren, vermijden ze niet alleen hogere elektriciteitskosten en juridische boetes, maar gaat de apparatuur ook langer mee en daalt het totale energieverbruik.
Door bijvoorbeeld in fabrieken of grote gebouwen condensatorbanken parallel te plaatsen, kan de faseverschuiving die ontstaat door motoren en transformatoren worden gecompenseerd. Zo kan de wisselstroom optimaal worden benut.
Ook in de precisie-elektronica maken condensatoren het mogelijk om timing-, stabilisatie- en filtercircuits te creëren, die essentieel zijn voor de goede werking van moderne apparaten.
Efficiënt gebruik ervan helpt kosten te verlagen en apparaten te beschermen tegen spanningsschommelingen of -pieken. De juiste selectie, installatie en onderhoud van deze componenten zijn essentieel voor een veilige en kosteneffectieve werking in elke elektrische omgeving.
