Samenvatting
Vervang Tuya TYWE2L, CB2L, WB2L, WR2L, WBR2L, BW2L en vergelijkbare Wi-Fi-modules met een Espressif ESP32 of ESP8266-module.
Links naar Amazon, AliExpress en Banggood zijn affiliatelinks en ik verdien een kleine commissie wanneer u via hen koopt, wat helpt bij het financieren van toekomstige projecten en beoordelingen.
Alle vermelde modules hebben een vergelijkbare footprint en dezelfde pinout voor pinnen die in de afbeelding zijn gelabeld.
Hiervoor heb je het volgende nodig:
- Een hetelucht station, ook wel rework station genoemd – ik gebruik het Kaisi 998D 2 In 1 soldeerstation van Amazon. Je kunt het ook zonder proberen, maar het is lastiger dan het lijkt in de video.
- Een soldeerbout – ik raad een moderne pen-stijl soldeerbout aan met TS- of T12-soldeer tips, zoals het KSGER T12 Soldeerstation (REVIEW) (AliExpress, Amazon*, Sequre, Banggood), PTS100 (AliExpress, Banggood) of Pinecil (Amazon)
- Goede FLUX (soldeer en vloeimiddel) – koop geen supergoedkope spullen en gebruik zeker geen loodvrije soldeer. Ik koop meestal het merk Mechanic van AliExpress en ook hun RMA223 FLUX (vloeimiddel).
- Desoldeerlint – geen must, maar helpt bij het opruimen van oud soldeer. Het merk Mechanic van AliExpress natuurlijk.
- IPA voor het schoonmaken
- Serieel naar USB-flasher om de nieuwe module te flashen. Ik gebruik een Soldered Connect Programmer met een goede spanningsregelaar, maar een goedkope CH340G van AliExpress of Amazon of een ander flasherboard is voldoende.
- Een ESP-module:
- – ESP8685-WROOM-05 – ESP32-C3
- – DT-ESP-C05 – ESP32-C3
- – DMP-L1 – ESP8266
- – ESP8684-WROOM-05 – ESP32-C2
- Werk op een hittebestendig oppervlak. Ik gebruik een goedkope siliconen soldeermat (AliExpress).

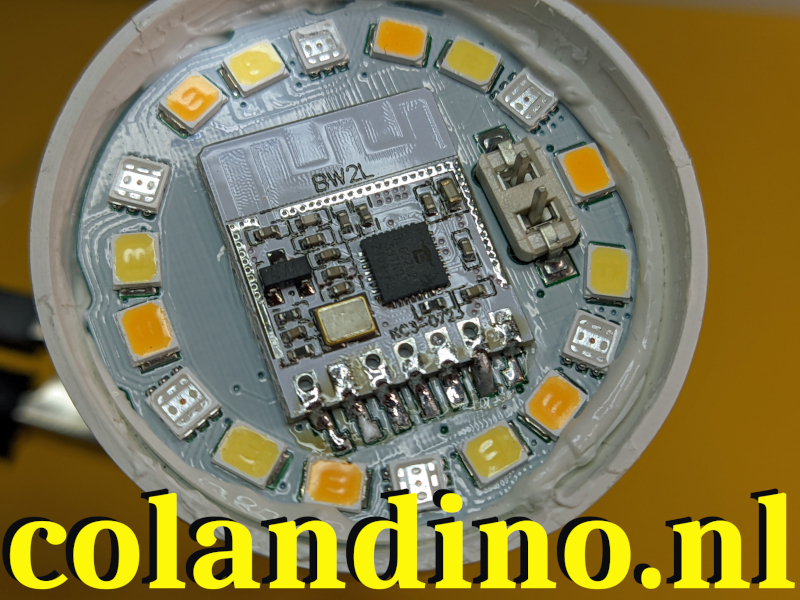

- Haal het apparaat uit elkaar en haal de printplaat eruit als dat het werken makkelijker maakt. Dit voorbeeld toont de eWeLink E14 kaarslamp.
Smeer vloeimiddel op de onderste rij soldeerpads en soldeer ze rijkelijk. Het loodhoudende soldeer dat je gebruikt, mengt zich met het loodvrije soldeer van de fabriek. Dat verlaagt het smeltpunt en zorgt ervoor dat het proces sneller en soepeler verloopt.

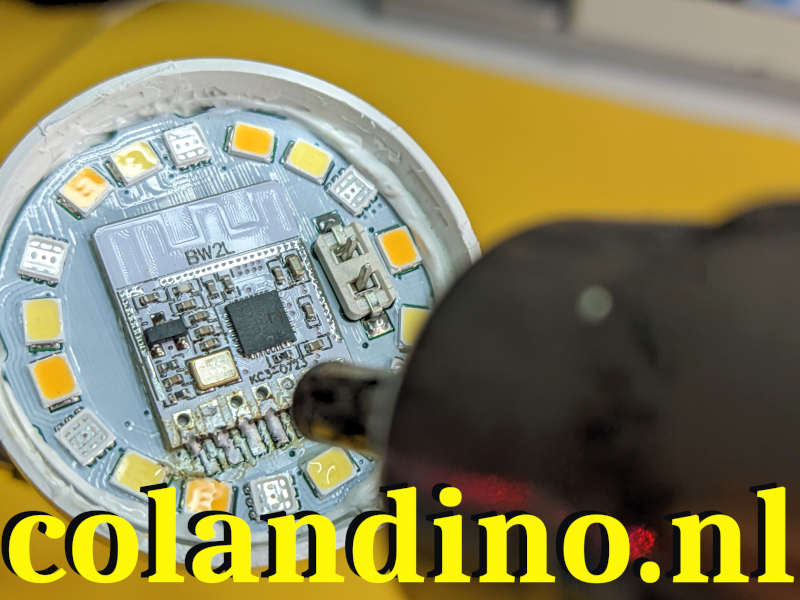

Stel je hetelucht-station in op 350-400 °C en beweeg hem van links naar rechts over de onderkant van de module. Zodra je het soldeer vloeibaar ziet worden, duw je de module voorzichtig omhoog met een pincet of iets anders dat je bij de hand hebt.
Oefen geen overmatige druk uit en forceer het niet, want dat leidt alleen maar tot scheurende pads. Als alles tot de juiste temperatuur is opgewarmd, glijdt de module eraf.

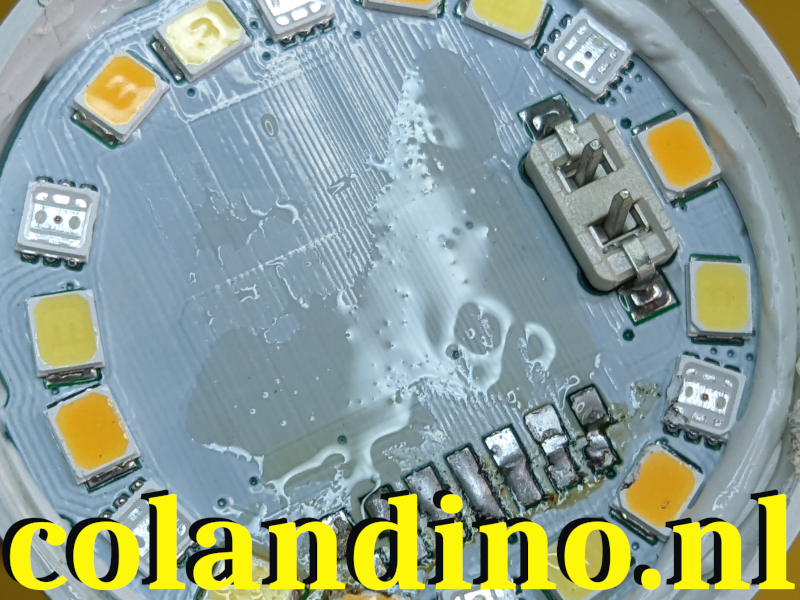

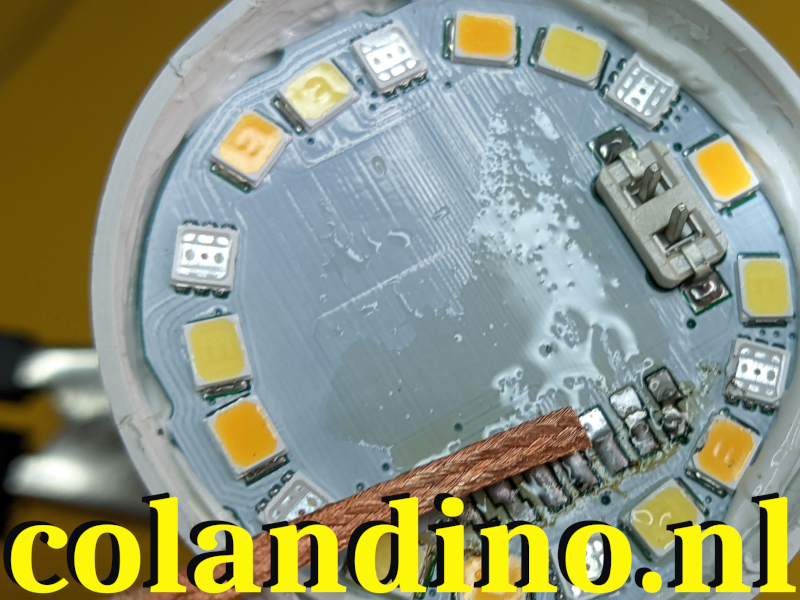

Verwijder overgebleven soldeer met de desoldeerlint.

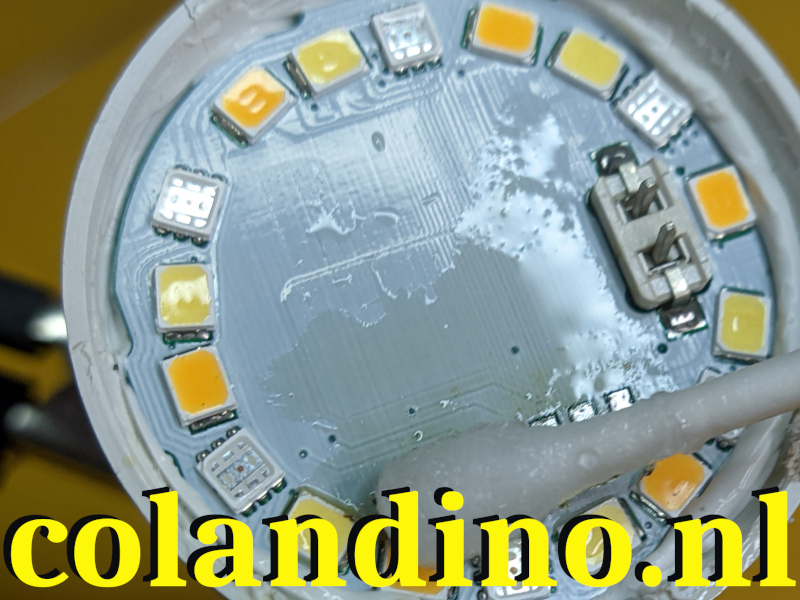

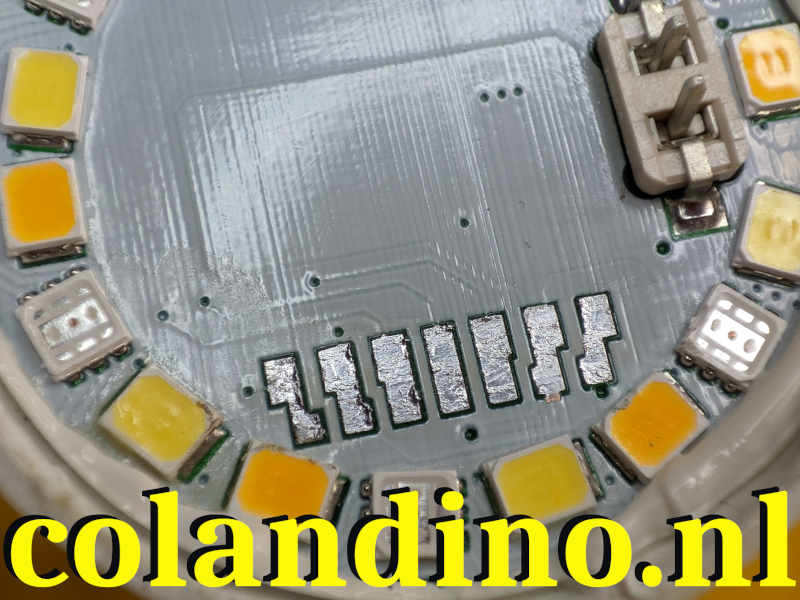

Maak het oppervlak schoon met IPA of andere alcohol.
Het is nu tijd om de vervangende module te flashen met de firmware die je gaat gebruiken.
Breng kleine puntjes soldeer aan op de pads aan de achterkant van de nieuwe module.

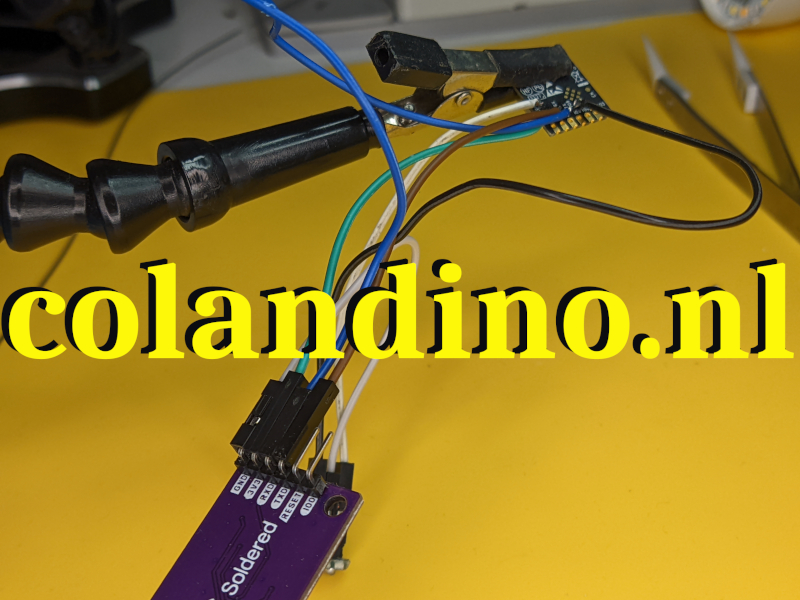

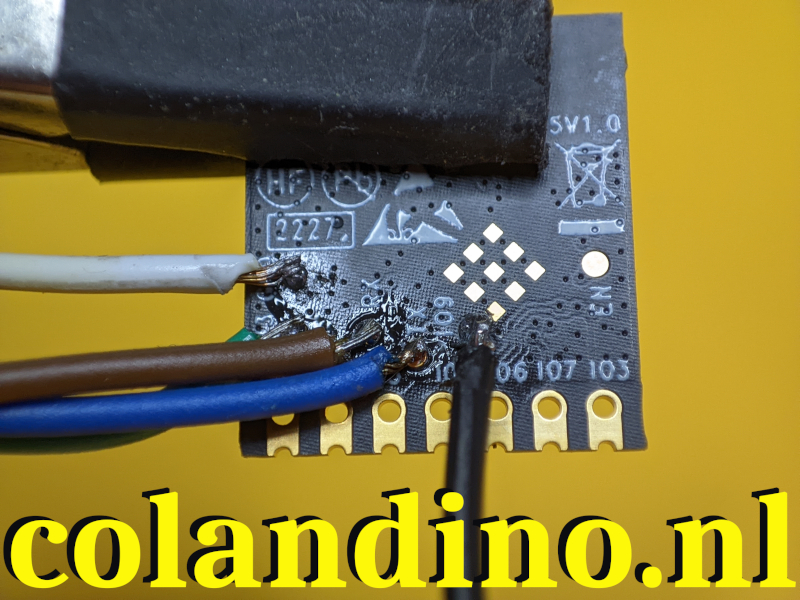

Soldeer de draden die je met je USB-adapter wilt verbinden. Je moet 3V3, GND, TX, RX solderen. IO9 is optioneel, omdat het alleen geaard hoeft te zijn tijdens het opstarten. Ik soldeer de draad nog steeds en houd hem geaard tijdens het flashen.
Flash de module met je firmware en controleer of deze correct werkt. Vergeet niet de IO9 te ontaarden om de module in de normale werkmodus op te starten.

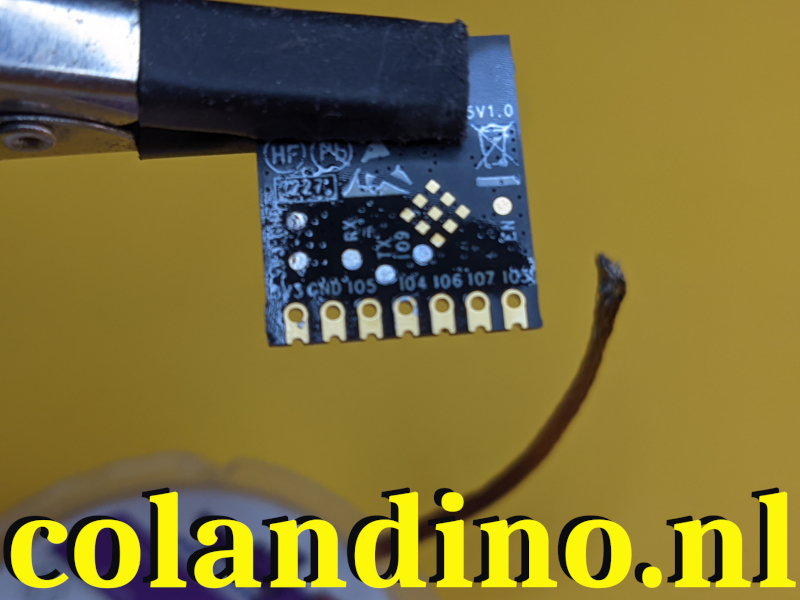

Verwijder het soldeer van de achterste pads met de soldeerlint. Dit is nodig om de module vlak tegen de printplaat van het apparaat waar je de moule vervangt te laten rusten.
Lijn de module uit met de pads en bevestig deze met tape zodat deze niet beweegt tijdens het solderen.

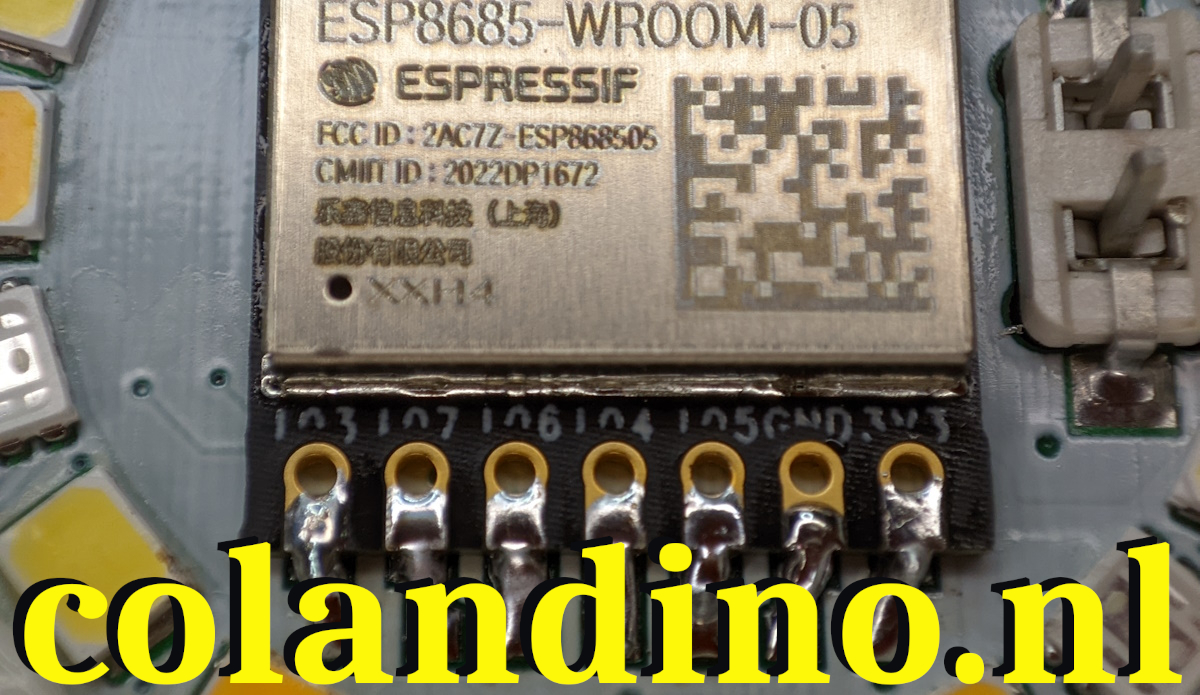

Vul elk soldeervlak met soldeer. Zorg ervoor dat je soldeerbout heet genoeg is en gebruik voldoende vloeimiddel om het soldeer te laten vloeien. Je hoeft het er niet mooi uit te laten zien, het enige wat je nodig hebt is goede verbindingen tussen de module en de PCB-pads.

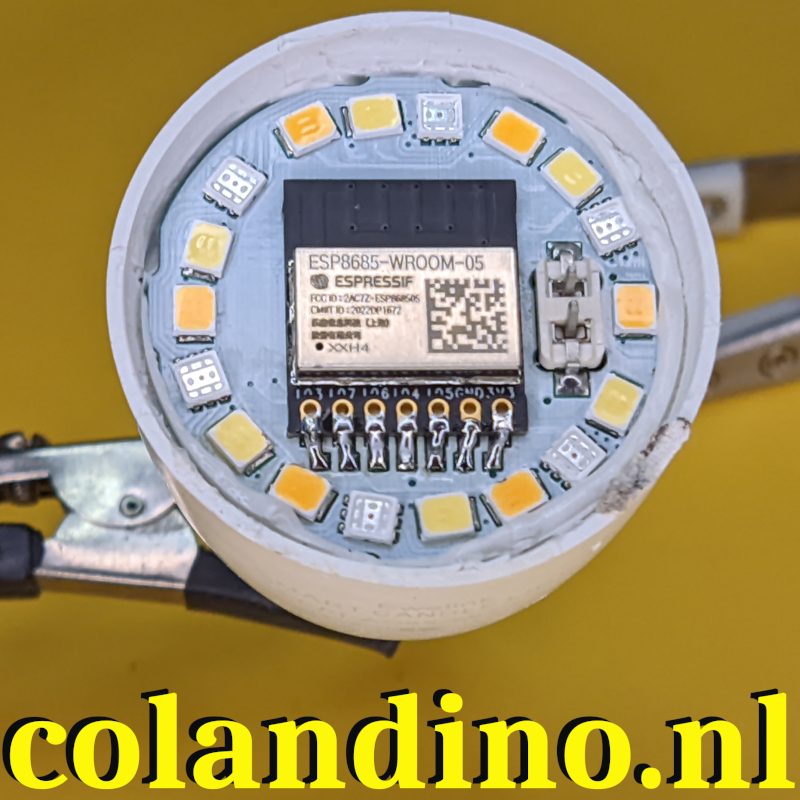

Maak alles goed schoon met IPA en het project is weer klaar om te worden dichtgebouwd.
Gefeliciteerd met weer een mooie klus!
