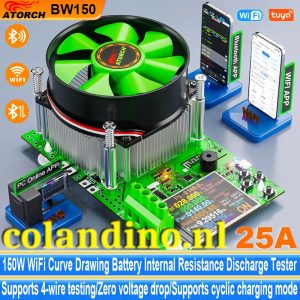

Tuya WiFi slimme batterijtester 18650-capaciteitsmeter USB elektronische belasting interne weerstandsdetector met realtime APP-monitor
BW150-User-Manual – Download de handleiding van de Tuya WiFi capaciteitsmeter voedingtester
BW150 User Manual and PC software
BW150W User manual: http://en.atorch.cn/upload/20241225111749.pdf
PC software download:
02-BW150_PC_Application_V1.0.5.zip
BW150-6321-APP-1-0-9.zip V1.0.9 firmware version 2025.01.19
BW150-6321-APP-1-0-7-Up.zip V1.0.7 firmware version, upgraded to include instructions and buzzer turn off and on functions!
BW150-6321-APP-1-1-0-UPP.zip （20250505）This version solves the overshoot phenomenon in charging and discharging mode!
Producteigenschappen
– Dit product ondersteunt 1~200V, =1V,0,01~5A – ≥5V,0,01~25A binnen de maximale belasting van 150W
– Bescherming tegen overspanning, overstroom, oververmogen, oververhitting en bescherming tegen omgekeerde aansluiting onder 100V
– Ondersteuning van timing-uitschakeling en gespecificeerde spanningsuitschakeling
– Vierdraads bedradingssysteem voor nauwkeurigere capaciteitsmeting
– Dit product ondersteunt AA-, AAA-batterijen met een batterijtestcapaciteit van 1,5 V
Parameters
Belastingsspanning-U: DC 1V~200V
Belastingsstroom-I: =1V,0,01~5A ≥5V,0,01~25A
Belastingsvermogen-W: U×I≤150W (max)
Vermogenstestbereik, om productschade te voorkomen!
-
- Kan een 1V-batterij testen, met een maximale stroomsterkte van 0,01 ~ 5A
- Spanning < 5V, maximale detecteerbare stroom van 0,01~20A
- Spanning> 5V, de maximale stroom die kan worden getest is 0,01-25A
- Spanning < 36V, maximaal testbaar vermogen van 150W
- Spanning>36V,<80V, maximaal testbaar vermogen van 60W
- Spanning>80V,<200V, maximaal testbaar vermogen van 45W
- Capaciteitsmeetbereik: 0~999999mAh
- Energiemeetbereik: 0~999999mWh
- Toepasselijke voeding: DC12V 1A/PD12V PD-spanningstriggervoeding (moet een PD-oplader hebben)
- Bedradingsmodus: vierdraads systeem A+ V+ V- A-
- Weergavemodus: 2,4 inch TFT-kleurenscherm
- Bediening: 4x knopbediening
- Warmteafvoermodus: Na het inschakelen blijft de ventilator draaien. In de UIT-status stopt de ventilator wanneer de wachttijd is bereikt. Op de achtergrond kan een standby-tijd van 60S worden ingesteld. De ventilator stopt niet met werken terwijl het apparaat in werking of in stand-by staat!
- Overspanningsbeveiliging: ondersteuning
- Overstroombeveiliging: ondersteuning
- Beveiliging tegen overbelasting: ondersteuning
- Bescherming tegen oververhitting: de kerntemperatuur bedraagt meer dan 100℃ om de belasting te stoppen (instelbaar 50~120℃)
- Tijdslimietontlading: ondersteuning
- Gespecificeerde spanningsuitschakeling: ondersteuning
7. testmodi: Standaard testfunctie
- Constante stroommodus (CC): Ondersteund
- Constante weerstandsmodus (CR): Ondersteund
- Constante vermogensmodus (CP): ondersteund
- Constante spanningsmodus (CV): ondersteund
- Batterij interne weerstandstest (BRT)
- Vermogenstest (PT)
- Interne weerstandstest van de kabel (CT)
Andere 3 testmodi
Het toevoegen van een oplaadcontrolemoduleschakelaar kan het testen van de oplaad- en ontlaadcyclus van de batterij worden bereikt. Ondersteunt tot 90 keer cyclustesten
Opmerking: voor deze functie is het aanschaffen van een schakelaarpakket voor de laadregelmodule vereist
- CDC-modustest
- CDCDC-modustest
- CDxn-modustest (tot de meeste 90 keer cyclustest)
Online pc-weergave:
ondersteund (alle versies ondersteunen de standaard HID-pc online)
U kunt via de HID-poort verbinding maken met de computer. U kunt curvegegevens bekijken en gegevens exporteren zoals tijd, spanning, stroom en stroom
Ondersteuning voor Win7- en Win10-systemen
Online telefoonweergave:
Ondersteuning voor Android-telefoons, online testen van Apple APP
U kunt via de Bluetooth-module verbinding maken met de mobiele telefoon. U kunt curvegegevens bekijken en gegevens exporteren zoals tijd, spanning, stroom en stroom
Softwareadres downloaden:
- IOS APP: zoek E_test in de iPhone APP Store om te downloaden
- Android APP: zoek E-test bij Google Play om de lading te verlagen of https://www.mediafire.com/file/0jiio43c0vuu1wx/U_Meter-Phone_mobile.apk/file
Ondersteunt Android 5.0 hierboven en iOS 8.0 bovenstaande systemen!
Opmerking: Sommige telefoons hebben incompatibele apps (Samsung). Schakel over naar een andere telefoon voor koppeling en online verbinding!
Aandacht: Dit product levert geen voedingsadapter en vereist zelfvoeding.U kunt de volgende drie methoden gebruiken om het van stroom te voorzien
Werksinstellingen herstellen.
- Apparaatvoeding AAN
- Druk lang op de Startknop om de achtergrond van het apparaat te openen
- Selecteer fabrieksreset
- Druk lang op de Startknop om terug te keren naar de hoofdtestinterface
Test externe temperatuur
Ondersteunt externe temperatuurdetectie en de dunne filmtemperatuursonde kan de batterijtemperatuur detecteren!
Updates
Ondersteunt twee externe firmware-upgrades
- Computerfirmware-upgrade (alle versies ondersteunen HID standaard pc-firmware-upgrade)
- WIFI-firmware-upgrade op afstand (moet een WiFi-module aanschaffen om firmware-upgrade op afstand te ondersteunen)
