Kleurcodes voor weerstanden

Wat is en wat doet een weerstand

Dit component is naar zijn functie genoemd. Een elektrische weerstand beperkt de doorgang van elektrische stroom en veroorzaakt ter plekke een gewenste vermindering van het geleidingsvermogen.

Hoge weerstandswaarde = kleine stroom

Hoe hoger de weerstandswaarde hoe sterker de stroomdoorgang wordt beperkt. Geleiders zoals koper en aluminium hebben een heel kleine weerstand voor stroom. Isolators zoals pvc en glas geleiden vrijwel geen stroom omdat ze een heel hoge weerstand hebben.

Bepaalde weerstandswaarde

overzicht van de kleurcodeWeerstanden hebben een vooraf bepaalde waarde die ergens tussen koper en pvc in zit. De afkorting voor weerstand zoals gebruikt worden op stuklijsten en schema’s is de: R (van Resistance).

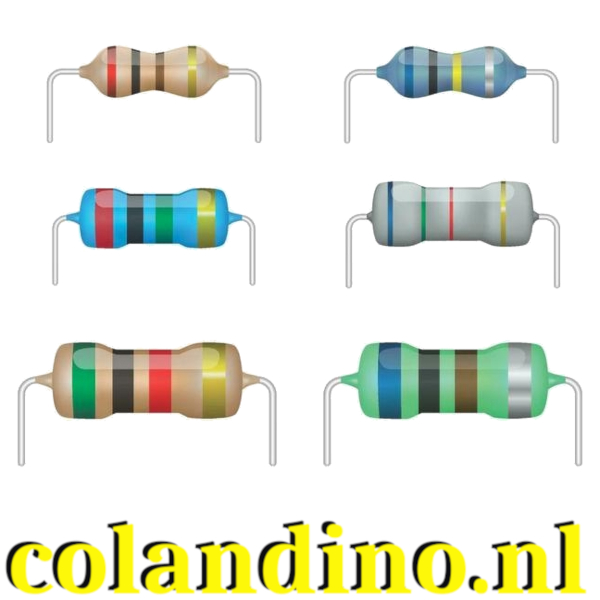

Kleurcode voor weerstanden

Weerstand R wordt ook wel met het Ω (ohm) teken aangegeven, bijv. R = 512 Ω. De “gewone” weerstanden (met uitlopers of pootjes) zijn normaal gesproken van een kleurcode voorzien (gekleurde ringen) en zijn meestal niet erg ESD-gevoelig.

Vier coderingen

Weerstanden met vier ringen: de eerste twee ringen bepalen het getal, de derde ring de vermenigvuldigingsfactor (of hoeveel nullen komen achter het getal). De vierde ring is om de tolerantie van de weerstand aan te geven. Zie de afbeelding. De eerste ring zit het dichtst bij de draaduitloper en/of de laatste ring is breder gemaakt.

Ezelsbrug

Er bestaat een  ezelsbruggetje om de cijfers die bij de gekleurde ringen horen simpel te kunnen te onthouden: Zij Bracht Rozen Op Gerrits Graf Bij Vies Grauw Weer.
Kleuringen elesbruggetje











Voorbeelden

Voorbeelden van weerstanden met de 4 ringscode uit de (E24 reeks) zijn hier te vinden: van 0,1 ohm tot 10 Mega ohm.

Kleurcode van precisieweerstanden

overzicht van de kleurcode

Precisieweerstanden hebben drie cijfers nodig vandaar dat er een extra ring aanwezig is om het getal (de vermenigvuldigingsring) aan te geven. De gegevens van deze voorbeeldweerstand zijn: groen/blauw/bruin en die staan voor het getal 561. De vierde ring is oranje, dus het getal vermenigvuldigen met 1.000 (of zeg maar 3 nullen erbij). De totale weerstandswaarde is 561 kilo-ohm (561.000 ohm). De tolerantiering (5e) is rood dus 2%.

De zesde ring

Bij precisieweerstanden is de invloed van de temperatuur op de weerstandswaarde soms van belang. Bij moderne precisieweerstanden is er een zesde ring aanwezig om de temperatuurscoëfficiënt (TC) aan te geven. Om te laten zien dat dit de TC ring is, is deze ring breder gemaakt. De kleur van deze ring laat zien wat die TC is. In dit voorbeeld staat rood voor een verandering van weerstandswaarde van 50 PPM (Parts Per Million)/°K. De zesde en (laatste ring) is vaak breder gemaakt.

Verkorte schrijfwijze of notatie

In schema’s en stuklijsten wordt er vaak een verkorte notatie voor de weerstandwaardes gebruikt. De komma wordt daarbij vaak vervangen door de beginletter van de eenheid (of weerstandswaarde). Voor de kleinere weerstandwaardes is dat de: R. Voor de grotere weerstand waardes wordt de eenheid kilo-ohm (1.000 ohm) en megaohm (1.000.000 ohm) gebruikt.

  • 1,2 ohm = code: 1R2
  • 12 ohm = code: 12R
  • 120 ohm = code: 120R
  • 1.200 ohm = (1,2 Kilo ohm) code: 1K2
  • 12.000 ohm = (12 Kilo ohm) code: 12K
  • 120.000 ohm = (120 Kilo ohm) code: 120K
  • 1.200.000 ohm = (1,2 Mega ohm) code: 1M2
  • 12.000.000 ohm = (12 Mega ohm) code: 12M
  • 120.000.000 ohm = (120 Mega ohm) code: 120M



Naam Symbool Maal Exponent
tera T 1.000.000.000.000 1012
giga G 1.000.000.000 109
mega M 1.000.000 106
kilo k 1.000 103
milli m 0,001 10-3
micro μ 0,000.001 10-6
nano n 0,000.000.001 10-9
pico p 0,000.000.000.001 10-12

Vermenigvuldigingsfactor

bijv.:
1.000.000 Ω = 1.000 kΩ = 1 MΩ (1M)
4.700.000 Ω = 4.700 kΩ = 4,7 MΩ (4M7)
3.300 Ω = 3,3 KΩ (3K3)

Alle weerstanden uit de E24 reeks

0,1 tot 10 MΩ
