De FNIRSI 1014D oscilloscoop werkt op verschillende manieren anders dan mijn oudere oscilloscopen. Om te beginnen is hij veel minder gevoelig dan mijn Tektronix 2211 of B&K 1472. Voor elke meting waarbij de belasting van het te meten circuit belangrijk is, dat wil zeggen elk circuit met een impedantie van ruim boven de 1000 ohm of een frequentie van ruim boven de 100 kHz, moet je X10-probes gebruiken om een voldoende klein belastingseffect te hebben om het circuit niet te verstoren. Dat betekent dat je meestal X10-probes moet gebruiken. Met de maximale gevoeligheid van 50 mV/div en de 10x-probe van de FNIRSO produceert een 500 mV-signaal slechts één deling op het scherm en is er bij die gevoeligheid sprake van ruis.

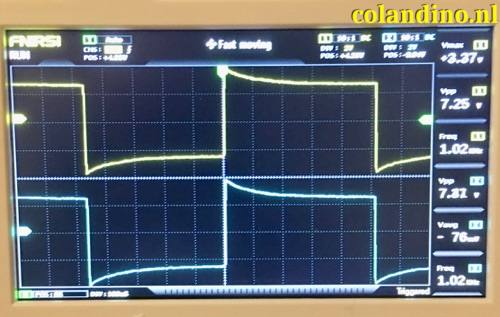

Schermfoto’s gemaakt met mijn telefoon.
De Tek meet de spanning niet rechtstreeks, maar geeft de spanning weer tussen de twee horizontale cursors die handmatig door de gebruiker worden ingesteld. Dit is meer werk, maar stelt de gebruiker in staat om in te stellen welk deel van een signaal hij meet. Hij kan meten tussen twee willekeurige punten op het scherm, verticaal voor spanning en horizontaal voor tijd.
Om de FNIRSI-scoop te kunnen gebruiken voor gangbare audiometingen, heb ik in de vorige aflevering een voorversterker gebouwd. De voorversterker levert een versterking van 10x of 100x en heeft een veel lagere in-/uitgangscapaciteit, waardoor het te testen circuit veel minder wordt belast. In combinatie met X10-probes kan hij de signalen van de meeste audioversterkers traceren zonder hun werking te veranderen.
Ruis op de sporen is verminderd omdat mijn voorversterkers veel stiller zijn dan de interne versterkers van de scoop.

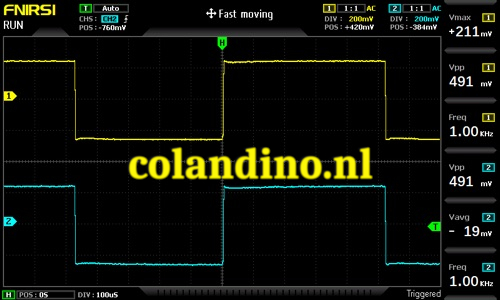

Het gebruik van probes van Tektronix, B&K of Test Probes Inc. met de voorversterker maakt een correcte kalibratie van de blokgolf mogelijk. Een vergelijkbare verticale versterker met lage capaciteit en hogere gevoeligheid zou de scoop veel bruikbaarder maken voor audiometingen. Merk op dat de weergegeven spanning ook nauwkeuriger is.

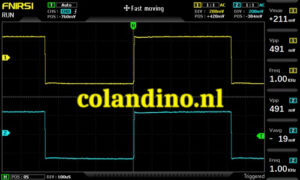

De laatste drie afbeeldingen zijn schermafbeeldingen met de “S PIC”-knop op de scoop.

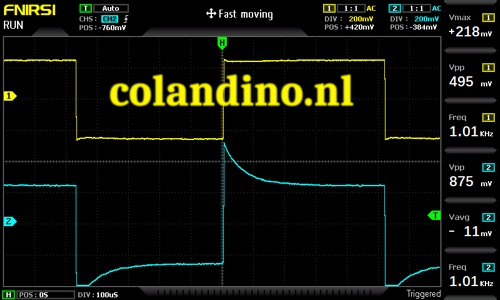

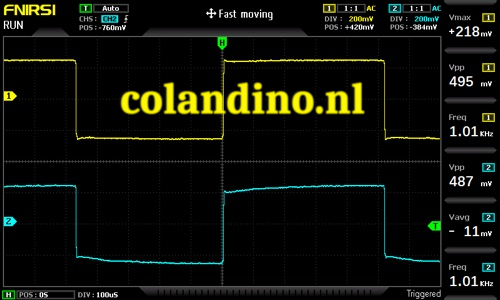

Het lijkt erop dat deze scoop de spanningsverandering meet aan de opgaande flank van een signaal, aangezien een ondergedempte blokgolf wordt gemeten als groter dan levensgroot, en een overgedempte golf als kleiner dan de werkelijke piek-tot-piekwaarde.
Een andere eigenaardigheid van de firmware van de scoop kwam aan het licht toen ik de “S PIC”-knop op de scoop gebruikte. Het scherm werd goed vastgelegd, maar het aansluiten van de meegeleverde USB-kabel op mijn laptop en het kopiëren van de bitmapbestanden deed de scoop crashen. Hij moest worden uit- en weer ingeschakeld om te herstellen.
De scope doet wat ik nodig heb, maar zou zeker nuttiger kunnen zijn met een paar goedkope upgrades. Hoe andere goedkope scopes zich verhouden, weet ik niet. De meeste reviews die ik heb gelezen, vergelijken goedkope scopes met veel duurdere, en de kritiek draait om de beweerde frequentierespons. Voor audio- en analoge videotoepassingen is een 30MHz scope snel genoeg, dus het kan me niet schelen dat de 100MHz 1GS/S-specificatie de waarheid overtreft. Sommige eigenaardigheden zouden in toekomstige firmware-upgrades kunnen worden aangepakt, dus daar houd ik de ontwikkelingen in de gaten. De firmwareversie is momenteel 3.0. De tablet scope model 1013D is kleiner, heeft hetzelfde schermformaat en werkt op een interne batterij. Als je geen signaalgenerator nodig hebt, zou dit de betere keuze kunnen zijn. Hij heeft dezelfde basisfuncties en beperkingen als de 1014D. Er zijn een paar meldingen van problemen met het touchscreen van die scope. Het valt nog te bezien hoe goed deze scopes zich houden, aangezien ze relatief nieuw op de markt zijn.
Ondanks zijn eigenaardigheden ben ik blij dat ik hem heb gekocht. Het is minder handig dan het zou kunnen zijn, aangezien het momenteel uit drie dozen bestaat: de scoop, een powerbank en de voorversterker. Er is voldoende ruimte in de scoopbehuizing voor extra schakelingen, dus die zouden erin kunnen worden ingebouwd. De batterij zit met klittenband aan de achterkant van de scoop vast. De voorversterker is handig voor andere gadgets, dus die heb ik nog niet in de scoopbehuizing ingebouwd. Misschien doe ik dat in de toekomst wel.
Voor een diepgaande duik in FNIRSI-scopen, bekijk deze thread op EEVBlog.com
