Voor reparatie doeleinden kan het PTC gedrag (Positieve temperatuurcoëfficiënt) van gloeilampen op een nuttige manier worden gebruikt.
Stel, je wilt een TV testen met een probleem in de voeding.
Als je die dan aansluit met een gloeilamp in serie, en de lamp blijft uit, dan staat vrijwel de hele netspanning op de voeding van de TV en kun je hieraan meten.
Als echter de voeding van de TV te veel stroom trekt, dan “triggert” te gloeilamp en gaat branden, en “begrenst” hiermee de stroom naar de TV. Met een beetje mazzel krijgt de voeding van die TV dan nog wel genoeg spanning en stroom om “iets” te doen, zodat je kunt fout zoeken.
De “trigger stroom” kan dan grofweg worden ingesteld door een andere gloeilamp te gebruiken, of als je het vaker doet, een plank te maken met een aantal gloeilampen en schakelaars.
Deze methode was vroeger best populair bij reparateurs, hoe vaak het tegenwoordig nog gebruikt wordt weet ik niet, maar het is effectief en omdat het zo eenvoudig is, is het nog steeds aantrekkelijk.
Ook voor het testen en voor het eerst sinds lange tijd aansluiten van oude apparatuur is dit een must, of je gebruikt een Variac, in combinatie met een scheidingstrafo, maar een goedkope Dim Bulb Tester is ook prima, oude hardware met uitgedroogde elektrolytische condensatoren moeten even de “tijd” krijgen lees rustig kunnen wennen aan een belasting, dus langzaam laden met weinig vermogen maakt vaak het verschil tussen vuurwerk met blauwe rook en een misschien wel werkend apparaat.
Het schema
De onderledenlijst:
2 stuks E27 lamphouders of een ander aantal, pas dan ook aantal schakelaars en het schema aan
6 DPST 6 pin aan / uit tuimelschakelaar met lampje rood of een andere kleur naar wens.
C8 (Philips) stopcontact inbouw 35×15 mm of een andere voeding naar wens.
Inbouwpaneel CrocSee AC 80-260V 100A CRS-022B met Ampère klem.
Een inbouwstopcontact 220 volt ik heb gekozen voor zonder randaarde uit eigen voorraad.
Gloeilampen 40 Watt, 60 Watt, 100 Watt (naar keuze).
2 sigarenkistjes (afmetingen die ik heb gebruikt zijn circa 17 cm x 13,5 cm x 5,5 mm).
Een paar meter stroomdraad bruin en blauw (of naar eigen keuze)
Het project
De maatvoering van de behuizing, plaatsing en inbouwmaten van de onderdelen is natuurlijk afhankelijk van welke materialen en onderdelen je voorhanden hebt.
Ik heb gebruik gemaakt van een 60 Watt en een 75 Watt gloeilamp uit eigen voorraad, dit komt neer op 60W/220V = 0,27A en de 75W/220V = 0,34A en samen dus circa 0,5A
Waarschuwing
Het door mij gebruikte schema en uitvoering heeft een klein nadeel, in Nederland hebben we geen “gekozen/verplichte” Live en Neutraal, dus controleer of je Live ook echt op de bruine draad binnenkomt, de neutraal is altijd met het net verbonden als je de tester inschakelt, dus ook al zijn de schakelaars van de lampen en je live uit!
Als je huisinstallatie goed is geïnstalleerd is de Live (bruin) links en de Neutraal (blauw) rechts.

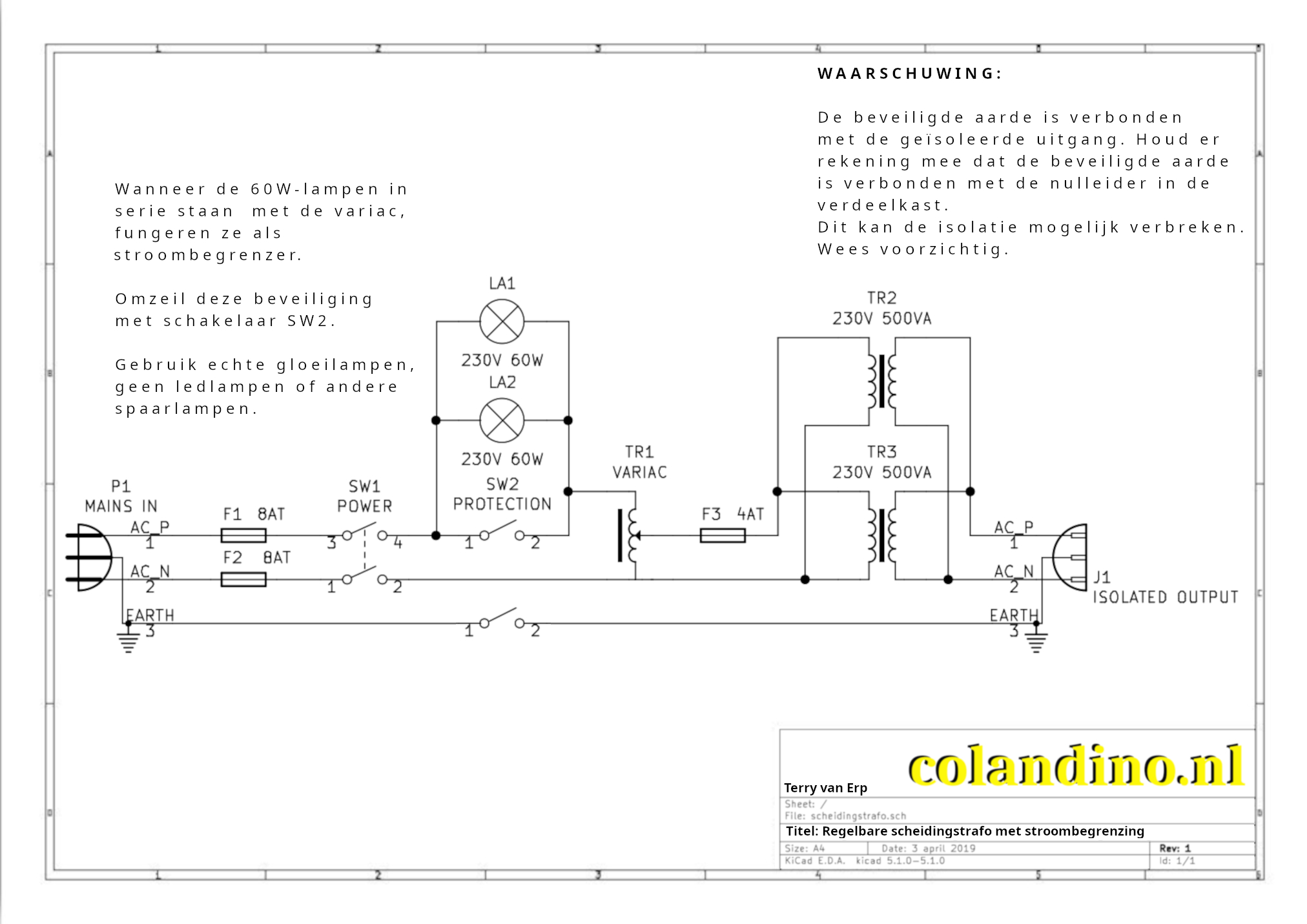

Het oude schema
