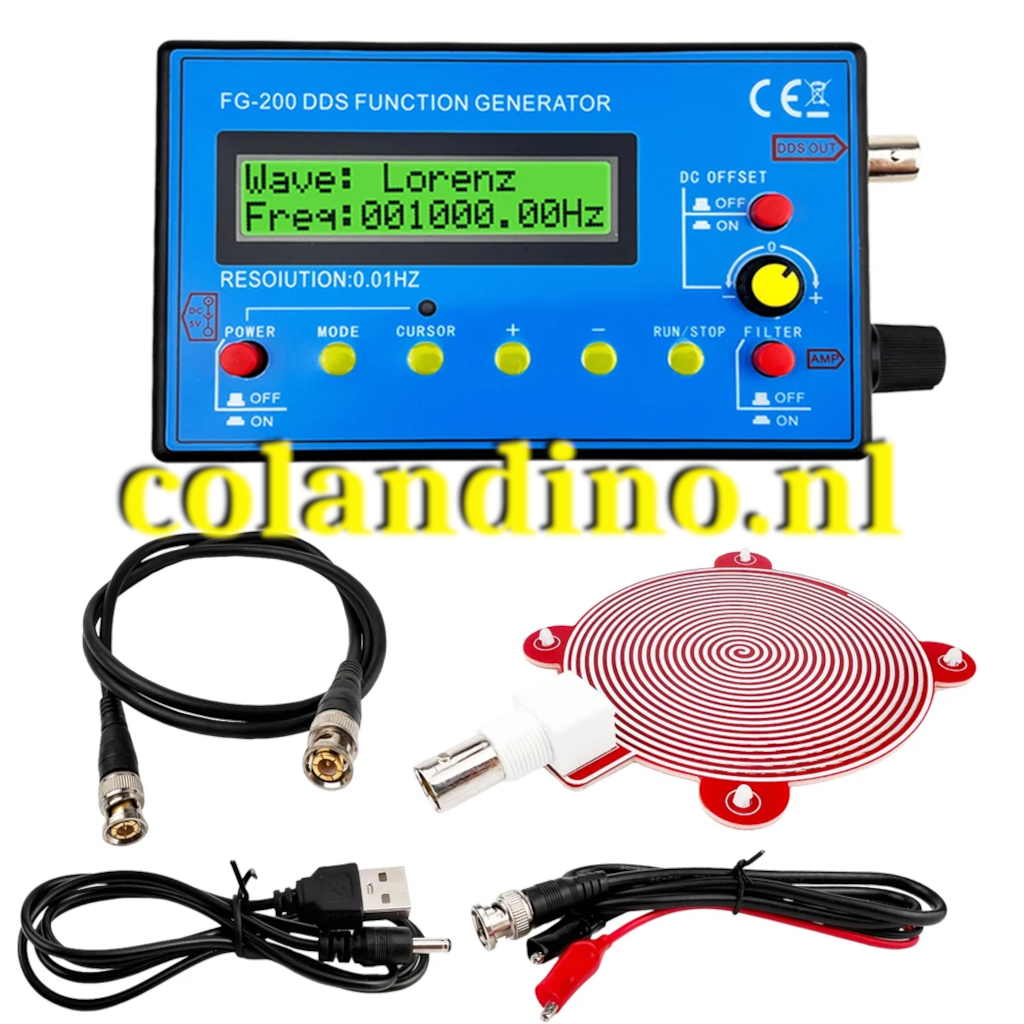

FG-200 DDS Functie Signaalgenerator Frequentieteller 0,01 Hz – 500 KHz Signaalbronmodule Sinus + Vierkant + Zaagtandgolfvorm
Een signaalgenerator of functiegenerator is een elektronisch instrument dat te beschouwen is als een variabele spanningsbron die verschillende golfvormen kan produceren. Meestal zijn ten minste sinusoiden, blok- en zaagtandvorm beschikbaar, waarbij zowel de amplitude als de frequentie ingesteld kan worden. Functiegeneratoren worden in de elektronica algemeen ingezet, bijvoorbeeld om individuele componenten te testen of impedantie te meten, maar het instrument wordt ook ingezet om complete schakelingen te testen, waaronder geluidsapparatuur en communicatieapparatuur.
De frequentie en amplitude van de uitgangsspanning zijn instelbaar. Voor deze instellingen zijn soms aparte grof- en fijnregelingen aanwezig, resp. bestaande uit een stappenschakelaar (b.v. in stappen van 1:10 of 20 dB) en een lineaire potentiometer. Moderne apparatuur heeft digitale regelaars en uitlezingen en is vaak via een dataverbinding op afstand te bedienen. In complexe meetopstellingen verloopt de bediening middels speciale software die op een aangesloten computer is geïnstalleerd.
Signaalgeneratoren moeten, zoals alle meetapparatuur, regelmatig worden geijkt omdat de componenten in het apparaat zelf verouderen en het signaal uit de generator tijdens de meting vaak als referentie wordt gebruikt. Een nauwkeuriger referentie geeft vrijwel altijd een beter meetresultaat. Het afgegeven signaal moet daarnaast aan hoge eisen voldoen om betrouwbare metingen te kunnen uitvoeren, met name de brom-, ruis- en vervormingscijfers moeten zeer laag zijn.
Een signaalgenerator heeft op de uitgang een impedantie die overeen moet komen met de impedantie van de aansluiting op datgene wat getest wordt, waarop de generator wordt aangesloten. Als dat niet mogelijk is, moet een aanpassingsnetwerk tussen de signaalgenerator en het aansluitpunt worden geschakeld. Zulke netwerken leveren altijd signaalverlies op, wat verrekend moet worden bij het instellen van de amplitude.
Met het signaal van een dergelijke generator als referentie kan van een ander apparaat bijvoorbeeld de versterkingsfactor, de frequentiekarakteristiek of het vervormingspercentage bepaald worden, b.v. met een oscilloscoop of een vervormingsmeter. Een veel simpeler toepassing is het van achteren naar voren “doorfluiten” van een versterker door per trap, te beginnen bij de laatste trap, een toon te injecteren om vast te stellen welke versterkertrap defect is.
Download de handleiding: FG 200 Function Generator Manual
Specificaties
- Modelnummer: FG-200 DDS Function Signal Generator
- Merknaam: GlintDeer
- Schermgrootte: 3,0 – 4,9 inch
- Tags: Signal generator, functions generator, signal generator, FG-200 dds, laboratory function generator, rf generator, audio frequency generator, xr2206 function signal generator, Generator, frequency generator, frequency inhibitor, dds, electric generator
I.De belangrijkste technische parameters:

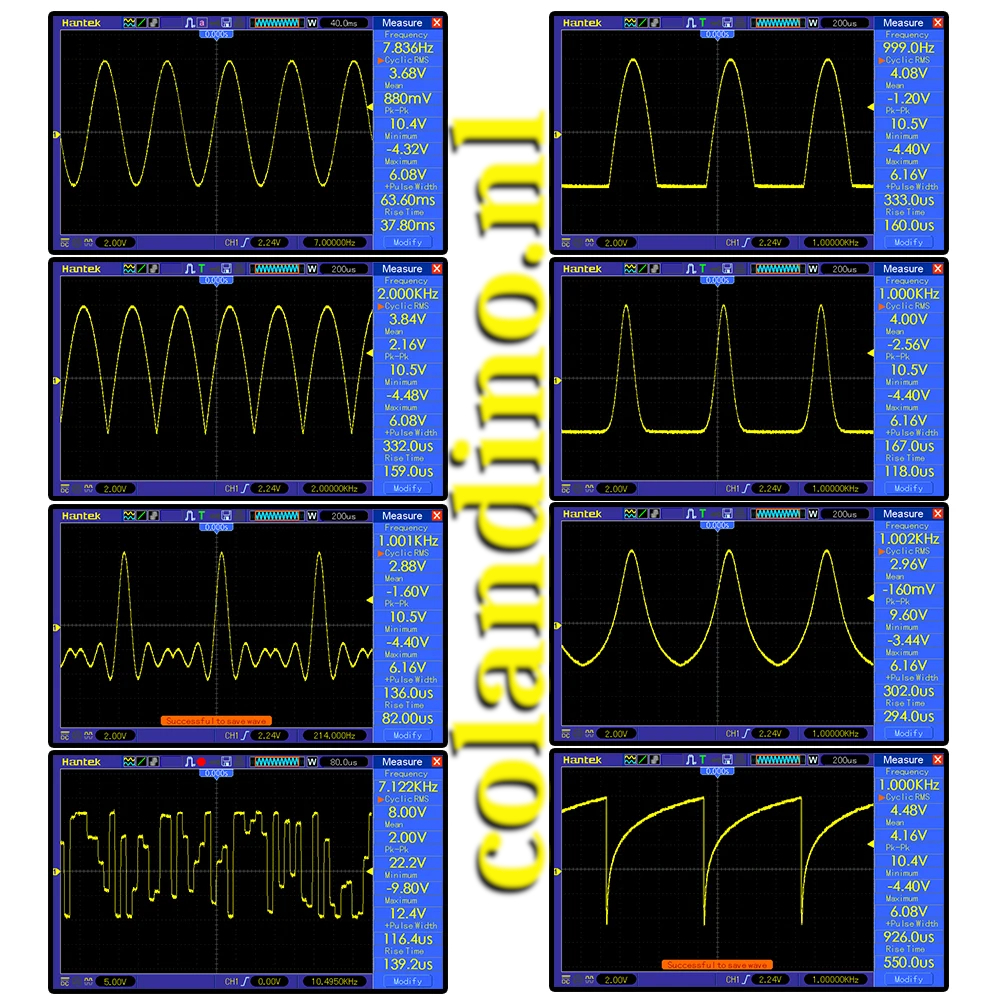

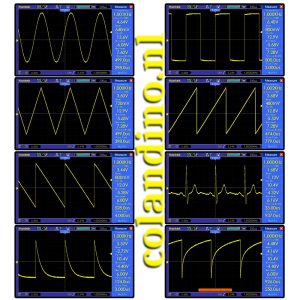

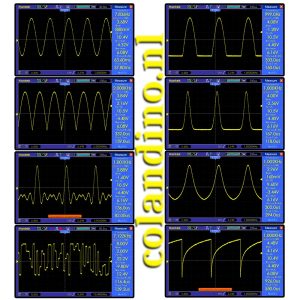

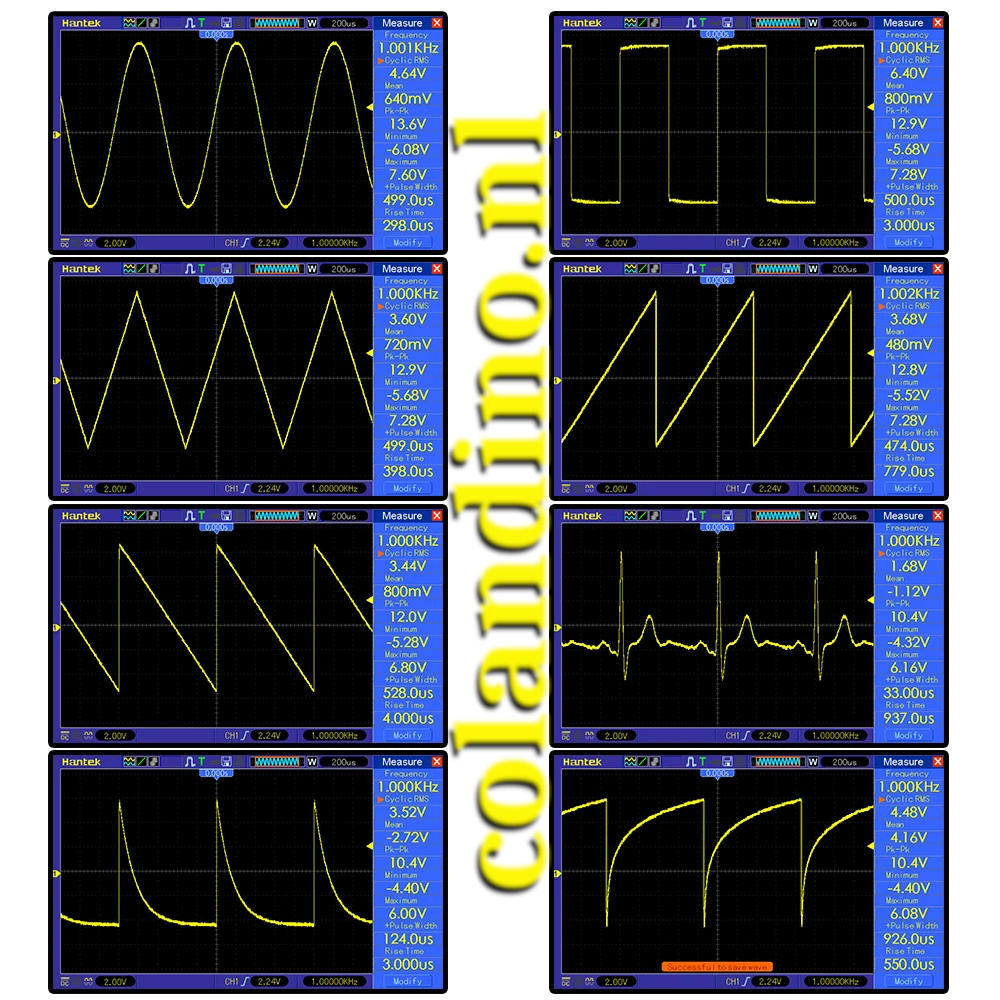

- Uitgangsgolfvormen: sinusgolf, blokgolf, driehoekgolf, voorwaartse zaagtandgolf, omgekeerde zaagtandgolf, ECG golf, exponentiële stijging, exponentiële val, Lorentz-puls, Gauss-puls, Zinkpuls, halve golf, volgolf, Schumann-golf, ruis golf, enzovoort 15 soorten golfvormen.
- Voeding: DC4-9V, DC5V wordt aanbevolen bij gebruik van een adapter, 3,7V lithiumbatterij wordt aanbevolen bij gebruik batterijvermogen.
- Stroom: 180MA bij spanning 5V
- Frequentiebereik: sinusgolf 0,01 Hz – 500,00 kHz (met verdere toename van de frequentie zal de uitgangsamplitude verlagen), andere golfvormen 0,01 Hz-100,00 kHz (maar beperkt de bovengrens van de instelbare frequentie niet, als de vervormings- en jittervereisten zijn niet hoog, het gebruik van frequentie kan verder worden verhoogd).
- Resolutie: 0,01 Hz.
- Sinusgolfvervorming: <1% lager dan 1 kHz, <0,5% boven 1 kHz.
- Uitgangsamplitude: Maximale t10V (P-P).
- Uitgangsimpedantie: 50 ohm.
- DC-offset: maximaal 10V, met uitschakelfunctie.
- Alle instelparameters kunnen worden opgeslagen.
- Er zijn filters die kunnen worden in- en uitgeschakeld, die goed kunnen worden aangepast aan sinusvorm- en pulsgolfvormuitvoer.
II.Kenmerken:
Compact formaat (125*80*26,5MM), complete functies, eenvoudige bediening, gemakkelijk mee te nemen. Het kan zijn aangedreven door een voedingsadapter of een 3,7 V lithiumbatterij. Samen met een oscilloscoop kan hij worden gebruikt voor elektronische circuits testen en debuggen, frequentiekarakteristieken en impulsrespons testen en meten van audioversterkers.Vanwege de goede nauwkeurigheid en frequentiestabiliteit van DDS, het is ook zeer geschikt voor kalibratie van de oscilloscoop-sweep-tijdfactor. De blokgolfuitgang is geschikt voor aanpassing van de oscilloscoopverzwakker en de sondepulskarakteristiek.
III.Belangrijkste beschrijving
Wanneer de generator in de werkmodus staat en de cursor niet knippert (RUN/STOP wordt ingedrukt), zijn andere toetsen ongeldig. Wanneer u de parameters moet aanpassen, drukt u eerst op RUN/STOP en wacht tot de cursor knippert. U kunt andere toetsen gebruiken die overeenkomen met de instellingen.
IV.Paneelbeschrijving
MODUS: Modustoets wordt gebruikt om de uitgangsgolfvorm te schakelen.
CURSOR: Wordt gebruikt om de cursor te verplaatsen (gebruik de +—toets om de frequentie aan te passen).
RUN/STOP: Laat de golfvormuitvoer uitvoeren of stoppen.
Wanneer de cursor niet knippert, wordt de golfvorm uitgevoerd en zijn andere toetsen ongeldig.
+: Frequentie +
– : Frequentie –
DCOFFSET: DC-voorspanningsschakelaar
Druk op ON om de gele knop aan te passen en de DC-component van het signaal aan te passen.
Pop-up naar UIT, de DC-component van het signaal is 0.
FILTER: Filterschakelaar, wanneer het signaal bijna 300K of meer sinusgolf ligt, drukt u op deze knop, de golfvorm wordt bereikt
schoon.Maar de signaalamplitude zal ook kleiner worden
AMP: Zijknop om de signaalamplitude aan te passen (amplitude met de klok mee wordt groter)
V. Gebruik stappen.
- Haal de bijpassende USB naar 3,5 mm-lijn eruit die in de voedingsingang is gestoken (voeding kan een computer USB kiezen interface of oplaadkop voor mobiele telefoons of oplaadschat, het wordt aanbevolen om te kiezen via de 3C-certificering van de voeding, slechte voeding zorgt ervoor dat de signaalgenerator niet goed werkt)
Toegang tot de BNC om de lijn te knippen, rode cliptoegang tot de oscilloscoopsonde, zwarte clip en oscilloscoop GND-clip aangesloten. - druk op de aan/uit-schakelaar en druk op de MODE-toets om de uit te voeren golfvorm te selecteren
SIN: Sinusvorm
Lorenz: Lorenz-puls
Vierkant: vierkante golfvorm
Gaussisch: Gaussische puls
Driehoek: driehoekige golfvorm
Zink: Zinkpuls
Zaagtand: voorwaartse zaagtandgolf
Halfgolf: Halfgolf
Resawtooth: Anti-zaagtandgolfvorm
Volledige golf: volledige golf
ECG: Elektrocardiogram
Schumann: Schumann-golf
EXP-stijging: Exponentiële stijging
Lawaai: Ruisgolf
EXP-verval: exponentiële afname - Pas de frequentie aan

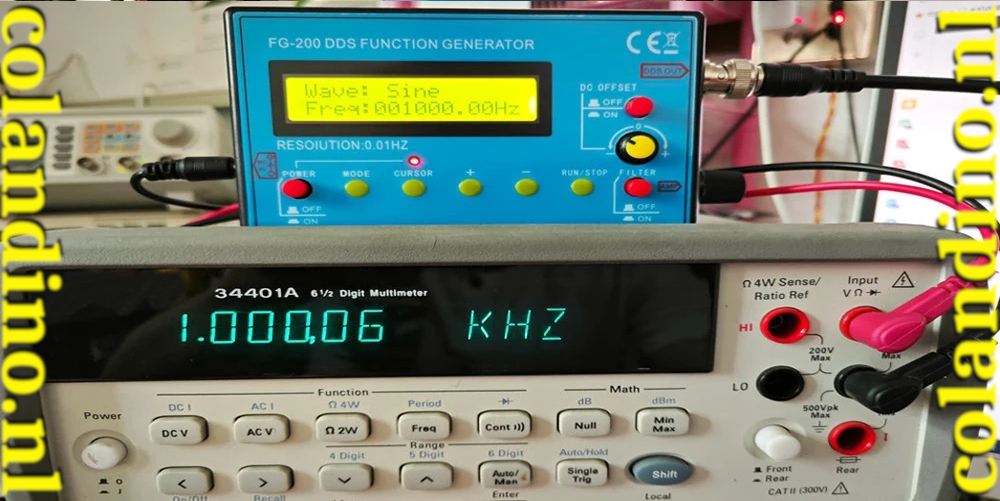

Druk op de CURSOR-toets om de cursor te verplaatsen, met de + –toets om de frequentie aan te passen die u wilt uitvoeren, en druk vervolgens op de RUN/STOP-toets om de signaalgenerator in te schakelen (hier de cursor).
knippert niet) DDS OUT-terminal heeft de
bijbehorende signaaluitgang!
Pas de frequentie aan in stappen van 0,01 Hz. Er zijn twee aanpassingsmodi
ADC-DEC MODUS1: Pas het huidige cursorwaardebit aan, neem deel aan afronding en debet.
ADC-DEC-MODUS 2: Pas het huidige cursor-numerieke waardebit aan, neem niet deel aan het omhoog of omlaag afronden. Schakel de stroom uit, houd de MODE-toets ingedrukt en druk op de stroom
schakelen en laat de MODE-toets los na ongeveer 10
seconden Het scherm geeft ADD-DEC MODE2 weer. Uitleg van aanpassing aan de ADD-DEC MODE2-modus.
Herhaal bovenstaande stappen om terug te schakelen naar ADD-DEC-MODUS1.
Na het instellen worden de parameters opgeslagen, zodat u ze de volgende keer niet opnieuw hoeft in te stellen. - DC-bias aanpassen Als u een golfvorm wilt uitvoeren met een middenpunt van 0 en symmetrisch positief en negatief, moet u de DC OFFSET-knop naar boven klappen.
VI. Pas de golfvormamplitude aan
Pas de AMP-knop van de zijsamplitude aan, stijgen met de klok mee, verlagen tegen de klok in (aangepast aan de golfvorm is niet vervormd)

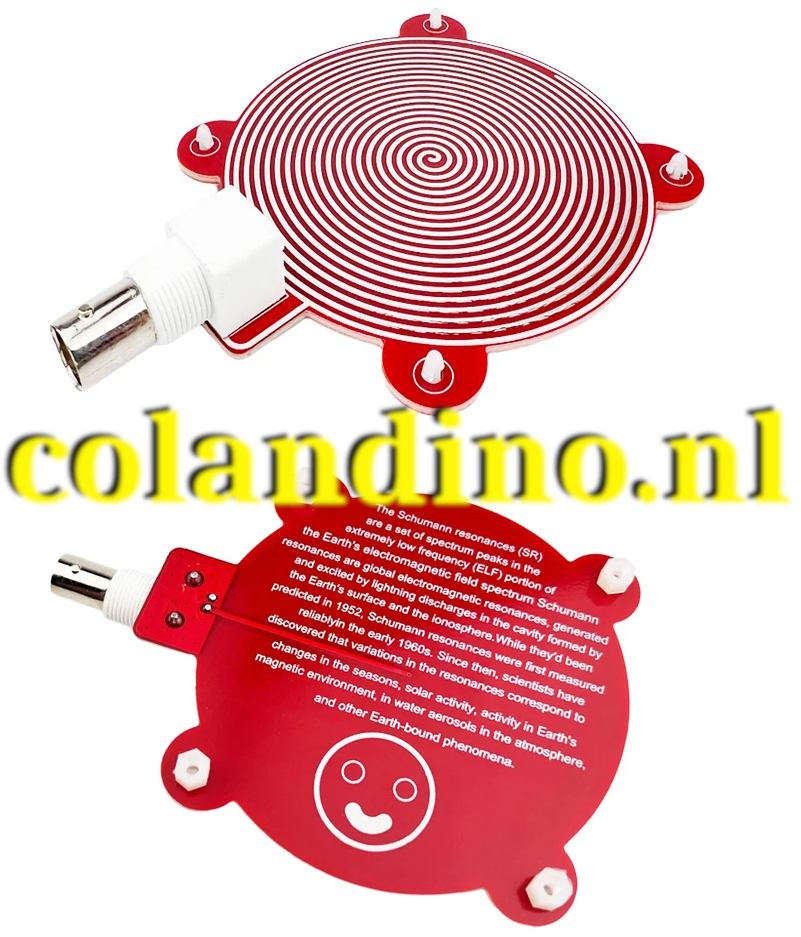

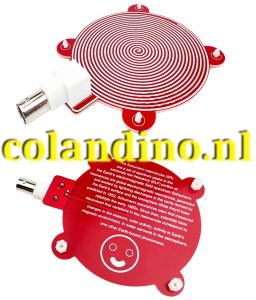

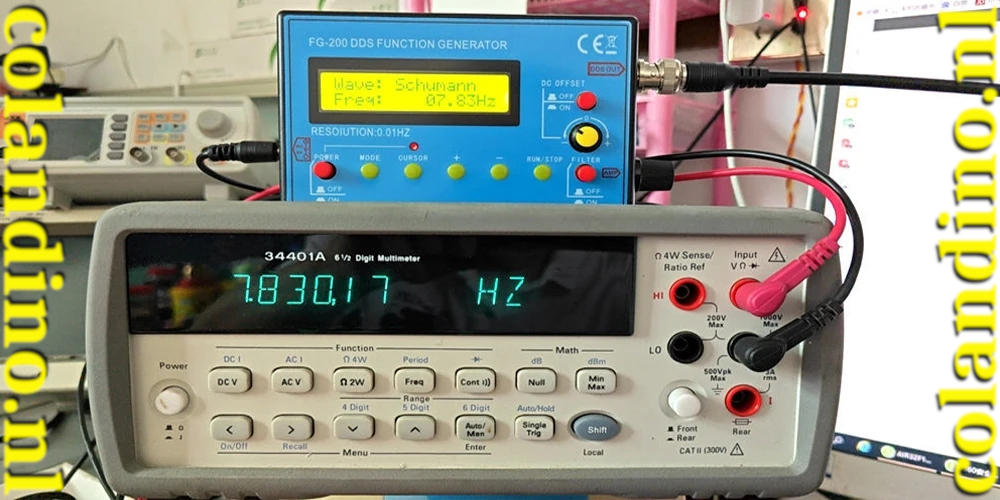

VlI. Verzend signalen met behulp van Schumann-golfantennes
- Sluit de voeding aan en druk op de POWER-schakelaar.
- Druk op MODE om de golfvorm aan te passen aan Wave:Schumann.
- Schakel de DC OFFSET-schakelaar uit
- Pas de AMP-amplitudeknop aan de zijkant aan (naar de middenpositie)
Ondersteun mijn website’s, kanaal en inhoud en mijn voortdurende inspanningen via Patreon:
https://patreon.com/Colani
Suc6
Terry van Erp
