Reparatie (september 2025) zie: Cooler Master real power M620 ATX reparatie

Vandaag maken we kennis met de volgende ATX PC stroomvoorziening, geproduceerd onder het populaire merk Cooler Master. Deze keer is het een product uit de Real Power serie. Tot onze beschikking was een ATX voeding van Cooler Master, de  Real Power M 620 en in deze subserie zijn er voedingen met een vermogen van 620, 700, 850 en 1000 watt.

De Cooler Master Real Power M 620 power unit wordt geleverd aan de retailverpakking, een doos van dik karton met matte bedrukking. De doos is voorzien van een handvat voor het dragen. Het pakket heeft een klein gedeelte met een beschrijving in het Russisch. Het is echter zo geschreven dat het erop lijkt dat het de taak was om te schrijven en hoe te schrijven is niet langer belangrijk.

De behuizing van de voeding is gemaakt van staal, ongeveer 0,8 mm dik. De coating van het lichaam is glanzend (spiegel) zwart, erop zijn merkbare sporen van aanrakingen, die vrij gemakkelijk worden verwijderd. Er zijn geen elementen van constante verlichting in de stroomvoorziening, gelukkig is er geen. Er is alleen een rode lampje geïnstalleerd.

Aan de buitenkant van de BP-behuizing is er een netwerkschakelaar en een connector voor het aansluiten van een netwerkkabel.

Aan de andere kant van de behuizing is een connector voor het aansluiten van modulaire elementen, evenals een montagegat voor de uitvoer van draden, niet uitgerust met een beschermende plastic pakking.

Onder het ventilatiegat, gesloten draadgrille, wordt een escalerende ventilator CHB11212BS-O geïnstalleerd in een type afmeting van 120 mm, geproduceerd door Cheng Home Electronic. De maximale verbruiksstroom bedraagt 0,24 A.

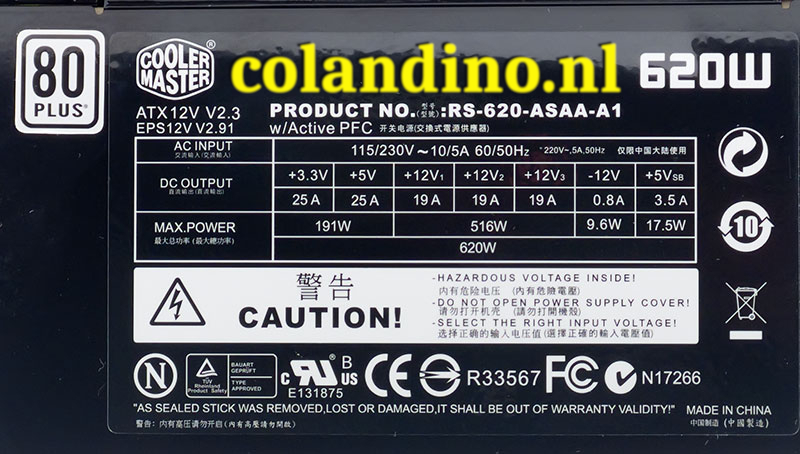

Het opgegeven vermogen van de 12 V-band bij de Cooler Master Real Power M 620 is 516 W, wat de vergelijkbare parameter van een typische voedingseenheid van 450 W van de Design Guide aanzienlijk overschrijdt. Het vermogen van de 3,3 & 5 B-band overtreft ook de eisen van PSDG, maar in moderne systemen blijft deze niet opgeëist.

Wat de vermelde kenmerken betreft, is de etikettering van de stroomvoorziening vrij eerlijk.

De lengte van draden voor het aansluiten van componenten in de systeemeenheid van deze BP is als volgt:

• Naar de hoofdverbindingsschakelaar van ATH – 48 cm;
• Naar de processorconnector 8-polig SSI – 63;
• Naar de processorconnector 4 pin ATX12V – 65;
• Voor de PCI-E 1.0 VGA Power Connector connector – 51 cm;
• Voor de PCI-E 1.0 VGA Power Connector connector – 51 cm;
• Geschikt voor de gesplitste PCI-E 2.0 VGA Power Connector – 51 cm;
• voor de eerste SATA-aansluiterconnector – 50 cm, plus nog eens 15 cm tot de tweede dezelfde connector en nog eens 15 cm tot de derde SATA Power Connector-connectorconnector en 15 cm naar de vierde connector;
• voor de eerste SATA-aansluiterconnector – 50 cm, plus nog eens 15 cm tot de tweede dezelfde connector en nog eens 15 cm tot de derde SATA Power Connector-connectorconnector en 15 cm naar de vierde connector;
• voor de wijzerplaat van de Perifere Connector (molex) – 50 cm, plus nog eens 15 cm tot de tweede aansluiting en plus nog eens 15 cm naar de derde Piperal Connector-connectorconnector;
• voor de wijzerplaat van de Perifere Connector (molex) – 50 cm, plus nog eens 15 cm tot de tweede aansluiting en plus nog eens 15 cm naar de derde Piperal Connector-connectorconnector;
• voor de Perippheral Connector connector (molex) – 50 cm, plus nog eens 15 cm tot de tweede dezelfde connector en plus nog eens 15 cm voor de FDD powerout;
• Voor de Lift of Peripheral Connector (molex) – 50 cm, plus nog eens 15 cm tot de tweede aansluiting en plus nog eens 15 cm voor de FDD-voedingsconnector.

Het aantal connectoren en de lengte van de draden is voldoende voor zowel de gemiddelde thuissysteem als voor een gamingstation of een thuisserver. Alle benodigde connectoren zijn beschikbaar, er mogen geen problemen zijn met het aansluiten van schijven in verschillende combinaties.

Het is de moeite waard om het mogelijke probleem op te merken bij het gebruik van deze voeding in hoge behuizingen met de installatie aan de onderkant van de behuizing, aangezien in de aanwezigheid van een ATX12V-connector in de bovenhoek van de systeemraad, de lengte van de draad naar de overeenkomstige voedingseenheid van de stroomeenheid tot 80 cm kan worden vereist, vooral bij gebruik van het systeem voor het beheer van de kabelbeheer.

De testbare krachtbron is uitgerust met een correctieschema voor actieve vermogensfactors en heeft een uitgebreid assortiment brandstofspanningen van 90 tot 265 V, zodat eigenaren van UPS met een laag vermogen bepaalde problemen kunnen hebben met de werking van deze voeding. In alle andere gevallen kan de aanwezigheid van APFC en een uitgebreid voedingsspanning worden beschouwd als een deugd.

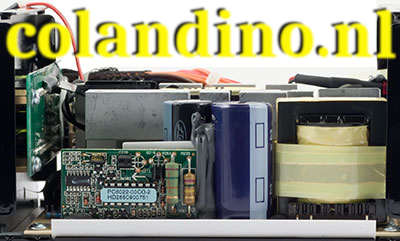

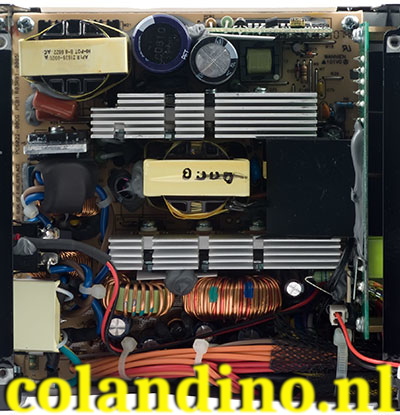

De hoofdelementen van de halfgeleider zijn gemonteerd op kleine radiatoren met een krachtige basis met een dikte van 6 mm en een hoogte van 20 mm. De eenheid van de inputdiode assemblages is ook gemonteerd op een aluminium plaat met een dikte van 5 mm.

Testen van elektrische parameters

De eerste fase van instrumentaal testen is de constructie van een cross-loading-karakteristiek (CNH) en de presentatie op een semi-vliegtuig, beperkt tot het maximale vermogen van de 3,3 & 5 V-bandenband enerzijds (op de ordinate-as) en het maximale vermogen op de bus 12 V aan de andere kant (apostas). Op elk punt wordt de gemeten spanningswaarde aangegeven met een kleurmarkering afhankelijk van de afwijking van de nominale waarde:

• Verzadigd groen – 1% (uitstekend, 5 punten);
• Licht groen – 2% (zeer goed, 4 punten);
• geel – 3% (goed – 3 punten);
• oranje – 4% (bevredigend – 2 punten);
• rood – 5% (slecht, maar binnen de norm – 1 punt);
• Wit – meer dan 5% (onbevredigend – 0 punten).

Volgens de resultaten van de test wordt een beoordeling gemaakt voor de kwaliteit van de voeding, zowel op het semi-vliegtuig als geheel en in het meest relevante bedrijfsbereik, waarvoor we een rechthoek hebben genomen, waarvan de linkerbenedenhoek coordinaten heeft (50;40), en de rechterbovenhoek is de coordinaten (200;60). Dit assortiment lijkt het meest relevant voor de thuisgebruiker.

De beoordeling is ingesteld voor de slechtste kleur (afnemend), op voorwaarde dat de reeks punten van deze kleur minimaal 3 x 3 heeft. Om een integrale beoordeling te geven, worden de verkregen scores samengevat met behulp van extra coëfficiënten die de relevantie van elke spanning in een moderne systeemeenheid weerspiegelen:

• coëfficiënt voor 12V – 4o;
• coëfficiënt voor 5V – 2o;
• De coëfficiënt voor 3.3V is 1.

De formule is als volgt:
INTRATING(O12+K12+K5+O5+O3-K3K3)/(K12+K5+K3), waar:

• O3, O5,O12 – ramingen voor de volgende lijnen 5, 12 en 3,3 V;
• K3, K5, K12 – de bovenstaande coëfficiënten.

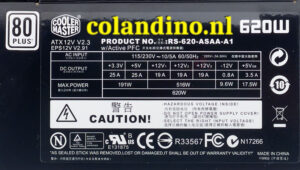

Cooler Master Real Power M 620 (RS-620-AASA-A1)

De spanningen van 5 V en 12 V stappen af van het toegestane bereik van de toegestane waarden, maar alleen tegen de grenswaarde van het belastingsvermogen, zodat het in een echt systeem met dergelijk gedrag van de voeding waarschijnlijk niet zal botsen. In het werkgebied hebben de waarden van alle spanningen een afwijking van binnen twee %, wat als een goede indicator kan worden herkend.

De volgende stap is om de werkelijke systeemkracht van de voeding te bepalen, dat wil zeggen de kracht die kan worden gebruikt bij het bedienen van een echte systeemeenheid, en niet alleen wanneer deze is aangesloten op de testbank.

Deze parameter wordt bepaald door het werkelijke maximale vermogen op de band 12 V en het vermogen van 42 watt op een band van 3,3 & 5 B, natuurlijk op te sommen, op voorwaarde dat de spanningswaarden binnen het normale bereik blijven.

In ons geval was de echte systeemstroom 558 watt. Dit is een goed resultaat voor een stroomvoorziening met een aangegeven maximaal vermogen van 620 watt.

Een andere testfase is het meten van het volledige vermogen dat aan de voeding wordt geleverd, het actieve vermogen, het verbruik en de berekening van de efficiëntie en de vermogensfactor.

Het rendementspercentage over het hele vermogensbereik was gemiddeld ongeveer 80%, wat een vrij gemiddelde is. Tegelijkertijd bedroeg de efficiëntie van 50 tot 250 W ongeveer 78,2%. De vermogensfactor in deze krachtbron bedroeg gemiddeld 87,8%, wat een vrij lage indicator is voor de BP, uitgerust met een active power factor-corrector.

Meting van het geluidsniveau

De meting wordt uitgevoerd volgens onze techniek, met behulp van de geluidssnelheidsmeter 003-M3 in een geluiddichte ruimte met een typisch geluidsniveau van 22 dBA. Tijdens de meting worden alle elektrische apparaten in de ruimte uitgeschakeld.

Het geluidsniveau bevindt zich op een vrij laag niveau bij gebruik bij vermogen tot 350 watt inclusief. De voeding is niet stil, maar u kunt horen hoe het alleen werkt op een zeer laag achtergrondgeluid in de kamer en op een relatief korte afstand tot het ventilatienet van de voeding.

Met een toename van het laadvermogen verhoogt de ventilator zijn omzet, wat leidt tot een merkbare stijging van het geluidsniveau. Bij een vermogen van 430 watt is het geluidsniveau van de stroomvoorziening gemiddeld.

Beoordelingen en coëfficiënten

Voor het gemak van het vergelijken en evalueren van de geteste modellen van de BP, hebben we besloten om een systeem van beoordelingen en coëfficiënten in te voeren. Met een vermogen of met echt systeemvermogen kwamen we een beetje hoger, tijdens de eerste testfase, dus we zullen het niet herhalen en gewoon zeggen dat het 558 watt is.

De marketing correctheidsratio (KMC) geeft de verhouding weer van de door ons berekende vermogensklasse tot een bepaalde hoeveelheid die is gespecificeerd in de naam (model) van de voeding en impliceert het maximale uitgangsvermogen van deze voeding.

In dit geval, KMK ? 558/620 ? 0.9
Dit is een zeer goede indicator, dicht bij één.

De coëfficiënt van de economische haalbaarheid (CEC) toont de verhouding van de berekende vermogenswaarde tot de gemiddelde detailhandelsprijs in de stad Moskou, volgens PRIs-ru, dat wil zeggen, eenvoudiger, we krijgen een coëfficiënt die de efficiëntie van de investering van één dollar (roest) in watt laat zien. Hoe hoger het is, hoe beter.

In dit geval was de gemiddelde prijs op het moment van testen respectievelijk $ 98, CEC 558/156 – 3.58 W / dollar

Het resultaat is vrij laag, maar het is hoger dan dat van de eerder geteste stroomvoorziening Cooler Master Silent Pro M 500, die een CEC van minder dan 3 W / dollar had. We kunnen dus concluderen dat de stroomvoorziening duidelijk overgewaardeerd is door retailers.

Resultaten

De belangrijkste voordelen van de voeding zijn: weinig lawaai, een groot aantal connectoren en een goede schaalbaarheid, afhankelijk van de behoeften op een bepaald moment. De elektrische parameters van de voeding zijn zeer gemiddeld, maar in het werkbereik is het op een perfect aanvaardbaar niveau.

Met een winkelwaarde van meer dan $ 120 zal er weinig vraag naar zijn in de markt, omdat het technisch gezien geen superioriteit heeft ten opzichte van de belangrijkste concurrenten en een groot aantal connectoren niet nodig is voor alle gebruikers. Vanuit het oogpunt van het geluidsniveau tijdens het werken heeft deze voeding een vrij goede prestatie, hoewel het geen leider in deze richting is.
