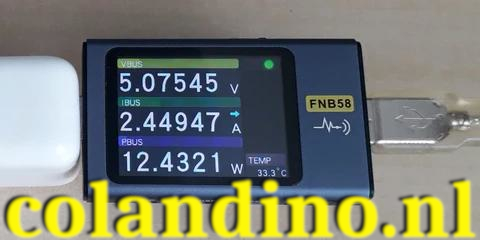

De Fnirsi FNB58 is een veelzijdige USB tester die naast spanning- stroom- en energiemetingen diverse extra mogelijkheden heeft. We gaan er mee aan de slag!
De Fnirsi FNB58, draagbare USB tester die een breed scala aan spanning- stroom- en energiemetingen kan doen, en daarnaast tot voorzien is van extra diagnosefunties heeft die betrekking hebben op gangbare USB snellaadprotocollen. We gaan er mee aan de slag!
Overzicht

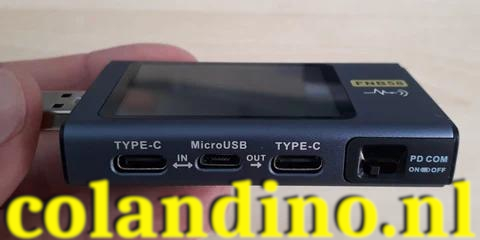

Naast een diversiteit aan in- en uitgangen (namelijk: USB C, USB A, en micro USB) heeft de FNB58 een 2-inch LCD scherm waarop de gemeten waarden verschijnen en diverse knoppen om door de menu’s te navigeren. Verder is er een micro-USB aansluiting om het apparaat met een PC te verbinden waarop Fnirsi’s software draait, en een Bluetooth interface die communiceert met de een Android app.
Wat kan de FNB58 allemaal?
De FNB58 kan gebruikt worden voor een veelheid aan metingen en tests aan USB apparaten. Het apparaat kan voedingsspanningen en -stromen meten maar ook het stroomverbruik meten van USB apparatuur waaronder telefoons en laptops. Daarnaast zijn er functies beschikbaar gericht op diverse gangbare snellaadprotocollen.
In het verleden moest, om het stroomverbruik van een USB apparaat tijdens gebruik te testen, een kabel doorgeknipt worden om een spannings- en stroommeter aan te kunnen sluiten. Dan moesten de gemeten waarden overgenomen worden in een spreadsheet om bijvoorbeeld vermogensverbruik of batterijcapaciteit te bepalen. Tegenwoordig is, met het groeiend gebruik van USB 3 en USB C apparatuur, een kabel doorknippen geen praktisch bruikbare oplossing meer. Dan komen hulpmiddelen zoals de FNB58 in beeld.
Mogelijkheden van de FNB58
De FNB58 heeft een 2.0-inch TFT LCD display met goede kijkhoeken. Verbinding met een PC is mogelijk via een micro-USB aansluiting en er is een optionele Bluetooth verbinding mogelijk om het apparaat draadloos te verbinden.
Het kan spanning, stroom, lading, vermogen en tijd meten en registreren voor statistische doelen. Er kan zowel met lage snelheid (2 tot 100 metingen per seconde) als met hoge snelheid – voor stroom- en spanningsgolfvormen tot 4 MSps (Megasamples per Seconde) – gemeten worden, resulterend in veelzijdig bruikbare dataopslag.
De metingen worden verzorgd door een interne 16-bit DAC, die resulteert in een indrukwekkende 10µV/µA/µW maximale resolutie. Dat klinkt goed, maar zoals u weet is resolutie niet hetzelfde als nauwkeurigheid! Er zal vermoedelijk wat ruis zijn waardoor de laatste cijfers van meetwaarden niet altijd even betrouwbaar zijn.
Het instrument heeft diverse triggermogelijkheden voor snellaadprotocollen en is voorzien van een speciale USB-PD onderhandelingschip. Een afzonderlijke PD schakelaar voorziet in een veiligheidsfunctie, die Power Delivery (PD) en andere protocollen intern in de FNB58 in- of uitschakelt.
