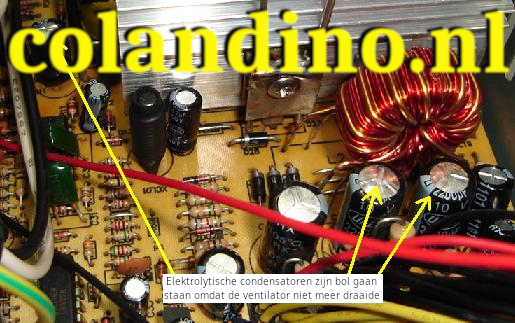

Deze ATX-voeding kwam binnen met de klacht dat er af en toe geen stroom was. Toen ik hem testte met de voeding aan, zag ik dat de ventilator niet werkte. Bovendien begonnen sommige filtercondensatoren ook te bollen door de hitte die zich in de voeding had opgehoopt. De defecte ventilator kon de warmte die door de componenten werd gegenereerd, met name de schakelende transformator, niet afvoeren.
Als je een werkende voeding uitschakelt en de voeding loskoppelt en de transformator aanraakt, voel je dat hij behoorlijk warm is. Een andere warmtebron zou de koelplaat kunnen zijn waar de uitgangsdiodes aan vastzitten. Diodes worden in een filtercircuit iets warmer dan diodes in andere circuits vanwege de hoge stroomsterkte op de secundaire uitgangslijn.
Wat betreft de defecte ventilator, je zou eigenlijk een Philips contactreiniger op oliebasis kunnen gebruiken om de ventilator te onderhouden. Het vet in de ventilator zou na een tijdje opdrogen en uiteindelijk stoppen met draaien.
Verwijder de plastic kap aan de achterkant van de ventilator en spuit deze in met de contactreiniger. Je zou verbaasd zijn dat de ventilator weer helemaal in topvorm is.
Hij werkt dan net als een nieuwe ventilator. Als hij nog steeds niet draait, is het het beste om hem te vervangen door een nieuwe ventilator.

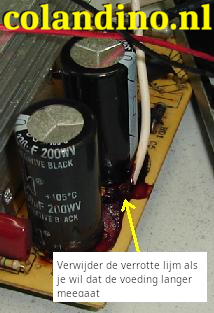

Op de foto hierboven zie je ook de verrotte lijm die naast de componenten plakt. Fabrikanten hebben expres lijm gebruikt op de componenten, omdat ze denken dat die componenten zullen schudden of loskomen bij trillingen of tijdens transport. Nadat de apparatuur lange tijd heeft gewerkt, zal de warmte die in de apparatuur wordt gegenereerd, de lijm geleidend maken en soms zelfs de pinnen van de componenten corroderen, waardoor de apparatuur uiteindelijk stopt met werken.
Schraap de lijm weg met je testpen en gebruik Thinner om de printplaat schoon te maken. Nadat je de condensatoren hebt vervangen, de verrotte lijm hebt verwijderd en de ventilator hebt onderhouden, heeft de ATX-voeding weer een nieuw leven gekregen om de computer trouw van dienst te zijn.
Bij sommige ATX-voedingen duurt het langer om problemen op te lossen vanwege ’te veel’ componenten op de printplaat. Het meest frustrerende is dat je de reserveonderdelen, met name de voedings-IC, niet kon krijgen. Zelfs als je er een kon vinden, zou de prijs torenhoog zijn. In dat geval laat ik de klant meestal een nieuwe kopen, omdat een nieuwe tegenwoordig vrij goedkoop is.
