Cooler Master ‘real’ power M620 RS-620-ASAA-A1
Helaas geen service manual of schema kunnen vinden!

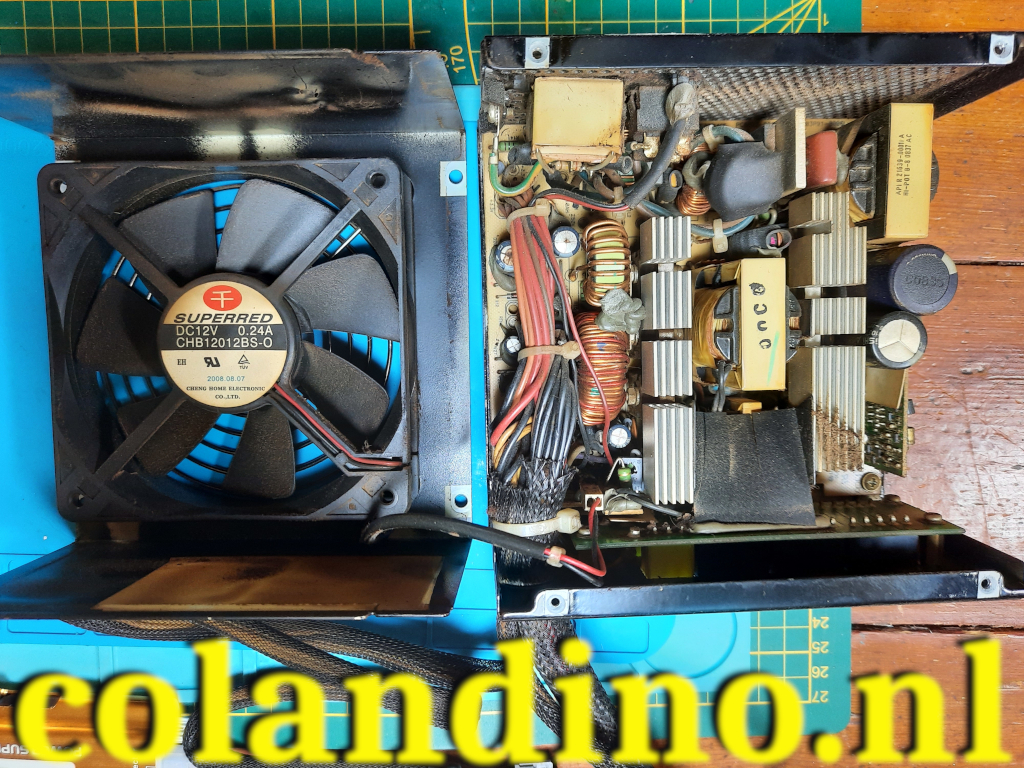

Het is een oud beestje uit 2008, maar heeft altijd prima gefunctioneerd, na een paar jaar rust blijkt dat de caps bol staan, en dan weet je het wel…
Voor een review zie: Cooler Master Real Power M 620 (RS-620-AASA-A1) review
Condensators vervangen:
- 2 x 2200 µF radiaal 5 mm 16 V 20 % (Conrad)
- 4 x 2200 µF radiaal 5 mm 20% 10V RADIAL (Conrad)
- 1 x 100 µF radiaal 3 mm 20% 25 V
- 2 x 1000 µF radiaal 20% 10V RADIAL (besteld – 10 september 2025)
Nog geen suc6, alle spanningen zijn in orde met tester, maar bij belasting herstart na 5 seconden, de 2 x 1000 µF nog vervangen voor verder testen.
*** Update 14 september 2025 ***
Condensators 1000 µF vervangen, voeding werkt weer als nieuw!
Specs:
- Koeling: 1 ventilator
- Connectoren: 24-pins.
- Overige aansluitingen: FDD/Floppy (4-pins)
- Molex-connector (4-pins): 3 x
- Overige aansluitingen: 4-pins CPU-voedingsconnector
- Ventilatordiameter: 120 mm
- Modulair kabelbeheer: ja
- PCI Express-connector: 2 x 6-pins
- Vormfactor: ATX
- Overige aansluitingen: 8-pins CPU-voedingsconnector
- Maximaal vermogen: 620 W
- SATA-connector (15-pins): 8x
De handleiding, voor zover nodig….. coolermaster-real-power-m620-modular-psu-document.pdf
